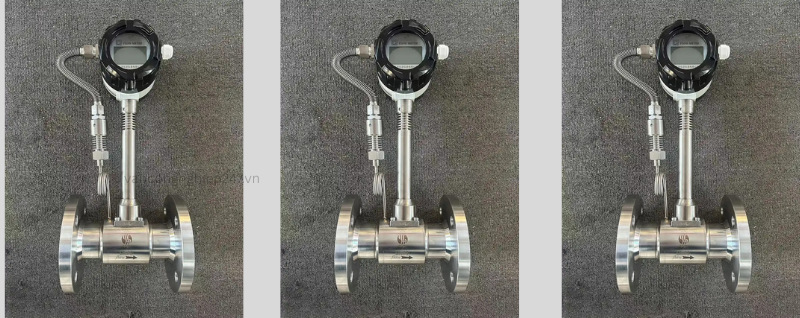

Đồng hồ đo lưu lượng khí

Đồng hồ đo lưu lượng khí là thiết bị dùng để đo tốc độ dòng chảy của khí trong đường ống. Thiết bị được lắp đặt trực tiếp trên hệ thống để ghi nhận lượng khí đi qua và được ứng dụng rộng rãi cho nhiều loại khí như khí than, không khí, nitơ, axetylen, hydro, khí tự nhiên, LPG, khí sinh học, carbon dioxide, oxy, khí nén, argon, hydro sunfua, sulfur dioxide, amoniac và nhiều loại khí công nghiệp khác.

Thông số kỹ thuật đồng hồ đo lưu lượng khí

• Kiểu đo: Đo lưu lượng khí dạng khối hoặc thể tích
• Môi chất đo: Khí tự nhiên, khí nén, oxy, nitơ, LPG, khí sinh học, CO₂…
• Đường kính danh nghĩa: DN15～DN2000
• Độ chính xác: ±1.0% ~ ±2.5%
• Nhiệt độ môi trường: -20℃～60℃
• Nhiệt độ môi chất: -20℃～120℃
• Áp suất làm việc: 1.6MPa / 2.5MPa / 4.0MPa / 6.4MPa
• Tín hiệu đầu ra: 4～20mA, xung, RS485
• Nguồn điện: 24VDC hoặc pin lithium
• Hiển thị: LCD lưu lượng tức thời và lưu lượng tích lũy
• Cấp bảo vệ: IP65 / IP67
• Kết nối: Ren, mặt bích, clamp
• Vật liệu thân: Inox, thép carbon, nhôm hợp kim
• Ứng dụng: Khí công nghiệp, dầu khí, năng lượng, xử lý khí và môi trường

Nguyên lý hoạt động đồng hồ đo lưu lượng khí

Đồng hồ đo lưu lượng khối khí nhiệt hoạt động dựa trên nguyên lý khuếch tán nhiệt, nổi bật với độ ổn định cao và khả năng làm việc tin cậy trong môi trường khắc nghiệt. Bộ cảm biến thông thường bao gồm hai nhiệt điện trở bạch kim (RTD): một cảm biến vận tốc và một cảm biến nhiệt độ dùng để tự động bù nhiệt độ môi trường khí.

Khi cả hai RTD được đặt trong dòng khí, cảm biến vận tốc sẽ được gia nhiệt đến mức nhiệt độ cố định cao hơn nhiệt độ môi trường. Cảm biến còn lại dùng để đo nhiệt độ thực tế của khí.

Lưu lượng khối của khí được xác định dựa trên lượng nhiệt thất thoát từ cảm biến gia nhiệt sang môi trường khí. Khi tốc độ dòng khí tăng lên, lượng nhiệt bị mang đi nhiều hơn, làm nhiệt độ cảm biến giảm xuống. Để duy trì nhiệt độ không đổi, hệ thống sẽ tự động tăng dòng điện cung cấp cho cảm biến. Mức tăng dòng điện này tỷ lệ thuận với lưu lượng khí đi qua cảm biến.

Lịch sử phát triển đồng hồ đo lưu lượng khí

Vào thế kỷ 17, Torricelli đã đặt nền tảng lý thuyết cho các lưu lượng kế áp suất chênh lệch, đánh dấu một cột mốc quan trọng trong lĩnh vực đo lưu lượng. Sự phát triển của công nghệ đo lưu lượng có thể được truy ngược về các công trình thủy lợi cổ đại và hệ thống cấp nước đô thị. Vào thời Julius Caesar tại La Mã cổ đại, các tấm chắn lỗ đã được sử dụng để đo thể tích nước sinh hoạt cho người dân. Khoảng năm 1000 trước Công nguyên, Ai Cập cổ đại đã sử dụng đập tràn để đo lưu lượng sông Nile. Hệ thống thủy lợi Dujiangyan nổi tiếng của Trung Quốc cũng áp dụng phương pháp quan sát mực nước tại Baopingkou để kiểm soát và đo lưu lượng nước.

Các phương pháp đo lưu lượng phổ biến bao gồm đập tràn, phương pháp chất chỉ thị, ống Pitot, ống Venturi, lưu lượng kế thể tích, lưu lượng kế tuabin và lưu lượng kế mục tiêu. Đến thế kỷ 18 và 19, nguyên mẫu của nhiều thiết bị đo lưu lượng hiện đại bắt đầu hình thành và từng bước được ứng dụng rộng rãi trong công nghiệp.

Trong thế kỷ 20, nhu cầu đo lưu lượng trong các ngành công nghiệp chế biến, năng lượng và hạ tầng đô thị tăng mạnh, thúc đẩy sự phát triển nhanh chóng của các thiết bị đo lưu lượng. Đồng thời, sự tiến bộ của công nghệ vi điện tử và máy tính đã góp phần nâng cấp đáng kể độ chính xác, độ ổn định và khả năng tự động hóa của các thiết bị, đồng thời tạo điều kiện cho nhiều loại lưu lượng kế mới ra đời nhằm đáp ứng các yêu cầu đo lường ngày càng phức tạp.

Việt Nam bắt đầu tiếp cận và phát triển công nghệ đo lưu lượng hiện đại tương đối muộn. Trong giai đoạn đầu, phần lớn các thiết bị đo lưu lượng được sử dụng trong công nghiệp đều phải nhập khẩu từ nước ngoài. Tuy nhiên, cùng với sự phát triển của ngành công nghiệp và tự động hóa, thị trường lưu lượng kế tại Việt Nam đã ngày càng mở rộng với nhiều ứng dụng trong cấp thoát nước, dầu khí, hóa chất, thực phẩm, năng lượng và xử lý môi trường.

Đo lưu lượng là ngành khoa học nghiên cứu sự thay đổi về lượng vật chất trong quá trình chuyển động. Quy luật chuyển hóa giữa lượng và chất là một trong những quy luật cơ bản của tự nhiên, vì vậy đối tượng đo lưu lượng không chỉ giới hạn ở chất lỏng trong đường ống mà còn mở rộng tới nhiều môi trường và hệ thống khác nhau. Ở bất kỳ nơi nào cần kiểm soát và giám sát lượng vật chất dịch chuyển, đo lưu lượng đều đóng vai trò quan trọng.

Lưu lượng, cùng với áp suất và nhiệt độ, được xem là ba thông số đo lường quan trọng nhất trong công nghiệp. Đối với một môi chất nhất định, khi biết chính xác ba thông số này có thể xác định được trạng thái và hàm lượng năng lượng của hệ thống. Vì vậy, đo lưu lượng được ứng dụng rộng rãi trong các quá trình sản xuất, quản lý năng lượng, nghiên cứu khoa học và các hệ thống điều khiển tự động hiện đại.

Các lĩnh vực ứng dụng đồng hồ đo lưu lượng khí

Sản xuất công nghiệp

Đồng hồ đo lưu lượng khí là thiết bị quan trọng trong các hệ thống điều khiển và tự động hóa quy trình. Thiết bị được sử dụng rộng rãi trong nhiều ngành kinh tế như luyện kim, điện lực, than đá, hóa chất, dầu khí, giao thông vận tải, xây dựng, công nghiệp nhẹ, dệt may, thực phẩm, dược phẩm, nông nghiệp, bảo vệ môi trường và đời sống dân dụng. Đây là công cụ quan trọng giúp phát triển sản xuất công nghiệp và nông nghiệp, tiết kiệm năng lượng, nâng cao chất lượng sản phẩm và cải thiện hiệu quả kinh tế cũng như công tác quản lý.

Trong hệ thống điều khiển tự động hóa, lưu lượng kế có hai chức năng chính: là thiết bị phát hiện tín hiệu trong hệ thống điều khiển và là thiết bị đo tổng lượng môi chất sử dụng trong quá trình sản xuất.

Đo lường năng lượng

Năng lượng được chia thành năng lượng sơ cấp (than đá, dầu thô, khí tự nhiên…), năng lượng thứ cấp (điện, hơi nước, khí hóa lỏng…) và môi chất truyền năng lượng (không khí nén, oxy, nitơ, hydro, nước…). Đo lường năng lượng là cơ sở quan trọng để quản lý năng lượng khoa học, thực hiện tiết kiệm năng lượng và nâng cao hiệu quả kinh tế.

Lưu lượng kế là thành phần quan trọng trong hệ thống đo lường năng lượng. Các môi chất như nước, khí tự nhiên, hơi nước và sản phẩm dầu mỏ đều cần sử dụng số lượng lớn lưu lượng kế, trở thành công cụ không thể thiếu trong quản lý năng lượng và hạch toán kinh tế.

Kỹ thuật bảo vệ môi trường

Khí thải, nước thải công nghiệp và nước thải sinh hoạt gây ảnh hưởng nghiêm trọng đến môi trường và nguồn nước. Việc kiểm soát ô nhiễm đòi hỏi phải thực hiện giám sát và quản lý định lượng, trong đó lưu lượng kế đóng vai trò rất quan trọng.

Các hệ thống xử lý và giám sát khí thải thường phải trang bị đồng hồ đo lưu lượng kết hợp với thiết bị phân tích khí để tạo thành hệ thống giám sát hoàn chỉnh. Tuy nhiên, việc đo lưu lượng khí thải thường gặp nhiều khó khăn do kích thước ống khói lớn, hình dạng không đồng đều, thành phần khí thay đổi, bụi bẩn, ăn mòn, nhiệt độ cao và thiếu đoạn ống thẳng tiêu chuẩn.

Vận tải

Hiện nay có năm phương thức vận tải chính gồm: đường sắt, đường bộ, đường hàng không, đường thủy và đường ống. Trong đó, vận tải đường ống ngày càng được chú ý nhờ tính an toàn, hiệu quả và thân thiện môi trường.

Trong các hệ thống vận tải đường ống, lưu lượng kế là thiết bị bắt buộc để giám sát, phân phối và điều khiển lưu lượng môi chất. Đồng thời, thiết bị còn đóng vai trò quan trọng trong giám sát an toàn và hạch toán kinh tế.

Công nghệ sinh học

Sự phát triển của công nghệ sinh học kéo theo nhu cầu đo lường nhiều loại môi chất đặc biệt như máu, nước tiểu và các chất lỏng sinh học khác. Các ứng dụng này yêu cầu lưu lượng kế có độ chính xác cao, kích thước nhỏ và khả năng hoạt động ổn định trong điều kiện đặc biệt.

Việc phát triển các thiết bị đo cho lĩnh vực công nghệ sinh học có yêu cầu kỹ thuật cao và liên quan đến nhiều loại công nghệ đo lường tiên tiến.

Thí nghiệm khoa học

Trong các lĩnh vực nghiên cứu và thí nghiệm khoa học, lưu lượng kế được sử dụng với số lượng lớn và có chủng loại rất đa dạng. Nhiều thiết bị đo chuyên dụng phục vụ nghiên cứu không được sản xuất đại trà mà được thiết kế riêng cho từng ứng dụng cụ thể.

Hiện nay, nhiều viện nghiên cứu và doanh nghiệp lớn đã thành lập các nhóm chuyên trách để nghiên cứu và phát triển các loại lưu lượng kế chuyên dụng phục vụ khoa học và công nghệ hiện đại.

Loại sản phẩm đồng hồ đo lưu lượng khí

Lưu lượng kế mục tiêu

Lưu lượng kế mục tiêu được ứng dụng lần đầu trong đo lưu lượng công nghiệp vào những năm 1960 và có thể đo lưu lượng khí, chất lỏng và hơi nước. Thiết bị chủ yếu được sử dụng để giải quyết các bài toán đo lưu lượng môi chất có độ nhớt cao và số Reynolds thấp. Quá trình phát triển của loại thiết bị này đã trải qua hai giai đoạn chính: lưu lượng kế khí nén và lưu lượng kế điện.

Lưu lượng kế mục tiêu thông minh SST và SBL là thế hệ thiết bị đo lưu lượng mới được phát triển dựa trên nguyên lý đo của lưu lượng kế mục tiêu truyền thống kết hợp với công nghệ cảm biến biến dạng hiện đại. Thiết bị sử dụng cảm biến lực điện dung cấp chip thế hệ mới làm phần tử đo và truyền tín hiệu, đồng thời tích hợp công nghệ xử lý kỹ thuật số thông minh hiện đại.

Lưu lượng kế xoáy

Lưu lượng kế xoáy chủ yếu được sử dụng để đo lưu lượng của nhiều loại môi chất trong đường ống công nghiệp như khí, chất lỏng và hơi nước. Thiết bị có ưu điểm tổn thất áp suất thấp, phạm vi đo rộng và độ chính xác cao. Khi đo lưu lượng thể tích trong điều kiện làm việc thực tế, thiết bị hầu như không bị ảnh hưởng bởi mật độ, áp suất, nhiệt độ và độ nhớt của môi chất.

Do không có bộ phận cơ khí chuyển động nên thiết bị có độ tin cậy cao và yêu cầu bảo trì thấp. Các thông số hoạt động ổn định trong thời gian dài. Thiết bị sử dụng cảm biến ứng suất áp điện, có khả năng hoạt động trong dải nhiệt độ từ -20℃ đến +250℃.

Lưu lượng kế cung cấp cả tín hiệu chuẩn analog và tín hiệu xung kỹ thuật số, thuận tiện cho việc kết nối với máy tính và các hệ thống điều khiển số, là loại lưu lượng kế tiên tiến và được sử dụng rộng rãi hiện nay.

Đồng hồ đo lưu lượng V-Cone

Nhờ cấu trúc đơn giản, chắc chắn, khả năng ứng dụng linh hoạt và chi phí hợp lý, đồng hồ đo lưu lượng V-Cone được sử dụng rộng rãi trong ngành hóa dầu, khí tự nhiên và nhiều lĩnh vực công nghiệp khác.

Thiết bị khắc phục được các nhược điểm của các loại lưu lượng kế áp suất chênh lệch truyền thống như tấm chắn lỗ, ống Venturi và vòi phun, bao gồm hiện tượng dễ mài mòn, tổn thất áp suất lớn, phạm vi đo nhỏ, yêu cầu lắp đặt nghiêm ngặt và cần đoạn ống thẳng dài.

Đồng hồ đo lưu lượng V-Cone có thể đo chính xác nhiều loại môi chất trong phạm vi số Reynolds rộng. So với các loại lưu lượng kế chênh áp thông thường, dòng STV có độ chính xác cao, độ ổn định lâu dài tốt, khả năng lặp lại cao, ít yêu cầu lắp đặt, chống mài mòn tốt, tổn thất áp suất thấp và tuổi thọ dài.

Thiết bị phù hợp để đo nước, dầu, hơi nước, không khí, khí tự nhiên, khí than, khí dầu mỏ, khí hữu cơ và nhiều loại môi chất khác.

Lưu lượng kế tấm chắn lỗ tích hợp

Đây là thiết bị đo lưu lượng chênh áp phạm vi rộng, bao gồm tấm chắn lỗ tiêu chuẩn kết hợp với bộ truyền áp suất chênh lệch đa thông số (hoặc bộ truyền chênh áp, nhiệt độ và áp suất).

Thiết bị có thể đo lưu lượng khí, hơi nước, chất lỏng và khí tự nhiên, được ứng dụng rộng rãi trong điều khiển và đo lường quy trình tại các ngành dầu khí, hóa chất, luyện kim, điện lực, sưởi ấm và cấp thoát nước.

Lưu lượng kế V-Bar

Lưu lượng kế V-Bar thích hợp cho các ứng dụng đo lưu lượng khí, chất lỏng và hơi nước với độ chính xác cao. V-Bar là cảm biến lưu lượng trung bình dạng chênh áp, hoạt động bằng cách đo áp suất chênh lệch được tạo ra khi môi chất đi qua cảm biến.

Thiết bị phản ánh chính xác vận tốc thực của dòng chảy, với độ chính xác ±1,0% và độ lặp lại ±0,1%. Một ưu điểm nổi bật của V-Bar là tín hiệu chênh áp đầu ra ổn định và ít dao động.

Lỗ lấy áp suất thấp của V-Bar có khả năng tự động chống tắc nghẽn. Trong điều kiện làm việc thông thường, bụi, cát và các hạt nhỏ thường tập trung phía sau đầu dò dưới tác động của dòng xoáy. Nhiều loại đầu dò khác dễ bị tắc do lỗ áp suất thấp nằm trong vùng chân không phía sau đầu dò.

Thiết kế đặc biệt của V-Bar đặt lỗ áp suất thấp ở phía trước vùng tách dòng và vùng xoáy, giúp hạn chế hiện tượng tắc nghẽn và tạo ra tín hiệu áp suất thấp ổn định hơn.

So sánh hiệu năng đồng hồ đo lưu lượng khí

Bảng so sánh hiệu suất lưu lượng kế

Dự án	Lưu lượng kế dạng tấm chắn lỗ	Đồng hồ đo lưu lượng xoáy	Đồng hồ đo lưu lượng tuabin	Lưu lượng kế siêu âm
Tỷ lệ phạm vi	1:3 (4)	1:20	1:30	1:40-160
Tổn thất áp suất	Rất lớn	Nhỏ hơn	Nhỏ hơn	Không có
Độ nhạy cảm với dòng xoáy	Rất nhạy cảm	Rất nhạy cảm	Không nhạy cảm (với bộ chỉnh lưu)	Không nhạy
Độ nhạy cảm với phân bố vận tốc dòng chảy	Rất nhạy cảm	Rất nhạy cảm	Không nhạy cảm (với bộ chỉnh lưu)	Không nhạy
Đo lưu lượng xung	Không phù hợp	Không phù hợp	Không phù hợp	Thích hợp
Đo lưu lượng hai chiều	Không thể	Không thể	Không thể	Có thể
Đo độ ẩm	Không thể	Không thể	Không thể	Có thể
Làm sạch đường ống	Không thể	Không thể	Không thể	Có thể

Lựa chọn đúng đồng hồ đo lưu lượng khí

Trước tiên, cần hiểu rõ ưu điểm và nhược điểm của từng loại lưu lượng kế khác nhau. Thứ hai, cần nắm rõ tính chất vật lý và hóa học của môi chất đo. Thứ ba, cần hiểu rõ điều kiện vận hành và môi trường lắp đặt thực tế. Cuối cùng, cần xác định yêu cầu về độ chính xác đo, phạm vi lưu lượng, điều kiện lắp đặt và các yếu tố có thể ảnh hưởng đến kết quả đo.

Tóm lại:

Lựa chọn đúng sản phẩm;

Sử dụng sản phẩm chất lượng cao;

Lắp đặt đúng kỹ thuật;

Bảo trì định kỳ;

Kiểm tra và hiệu chuẩn thường xuyên.
