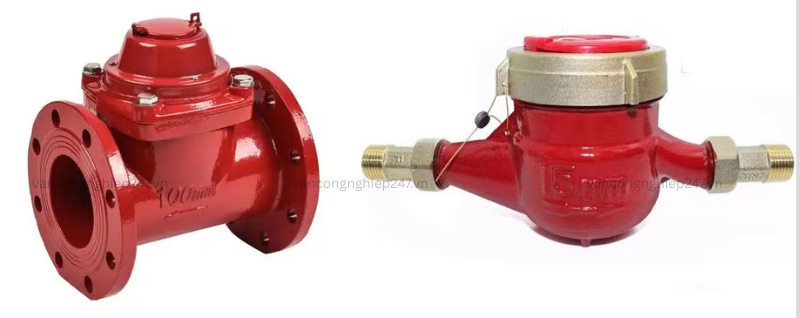

Đồng hồ đo nước nóng

Đồng hồ đo nước nóng là một dụng cụ dùng để đo thể tích nước nóng trong đường ống. Đồng hồ nước có thể được phân loại thành đồng hồ nước lạnh và đồng hồ nước nóng theo nhiệt độ của môi chất, với 30℃ là ranh giới phân chia. Nhiệt độ giới hạn dưới của môi chất trong đồng hồ đo nước nóng là 30℃ và nhiệt độ giới hạn trên có thể đạt tới 180℃ tùy thuộc vào cấp độ. Đồng hồ đo nước nóng dựa trên nguyên lý cơ học hoặc điện tử và được sử dụng để đo lưu lượng thể tích của nước nóng. Các đặc tính kỹ thuật của chúng phải tuân thủ các tiêu chuẩn như ISO 4064, OIML R49 và EN 14154. Trong quá trình lắp đặt, thiết bị phải được đặt nằm ngang, với mũi tên trên vỏ máy hướng cùng chiều với dòng nước.

Thông số kỹ thuật Đồng hồ đo nước nóng

• Dải nhiệt độ làm việc: 0℃ – 100℃ (một số model chịu tới 130℃–180℃)
• Áp suất làm việc: ≤ 1,0 MPa
• Cấp đường kính danh nghĩa (DN): DN15 – DN50 (phổ biến)
• Lưu lượng danh nghĩa (Q3): 2,5 – 16 m³/h (tùy DN)
• Phạm vi đo: Q3/Q1 ≈ 80
• Sai số đo: ±2% (vùng lưu lượng cao), ±5% (vùng lưu lượng thấp)
• Kiểu hiển thị: cơ khí hoặc điện tử
• Giao thức: đọc trực tiếp / truyền dữ liệu từ xa (LoRa, NB-IoT tùy chọn)
• Nguồn điện: pin lithium tích hợp
• Áp lực tổn thất: ≤ 0,063 MPa
• Tiêu chuẩn: ISO 4064, OIML R49

Định nghĩa và Tổng quan đồng hồ đo nước nóng

Đồng hồ nước là một thiết bị dùng để đo, ghi lại và hiển thị liên tục thể tích nước chảy qua cảm biến đo trong điều kiện đo. Đồng hồ nước nóng là một loại đồng hồ nước được phân loại theo nhiệt độ của môi chất; 30℃ là ranh giới phân chia giữa chúng và đồng hồ nước lạnh. Nhiệt độ tối đa cho phép (MAT) của đồng hồ nước nóng có thể đạt tới 180°C tùy thuộc vào định mức. Phạm vi nhiệt độ hoạt động thực tế của sản phẩm có thể thay đổi tùy theo kiểu máy và tiêu chuẩn, với phạm vi phổ biến từ 0°C đến 100°C.

Phân loại đồng hồ đo nước nóng

Đồng hồ nước có thể được phân loại chủ yếu thành các loại sau: theo mục đích sử dụng, chúng có thể được chia thành đồng hồ nước sinh hoạt và đồng hồ nước công nghiệp; theo nhiệt độ của môi chất, chúng có thể được chia thành đồng hồ nước lạnh và đồng hồ nước nóng, với 30℃ làm ranh giới phân chia; theo đường kính danh nghĩa, chúng có thể được chia thành đồng hồ nước đường kính nhỏ và đồng hồ nước đường kính lớn, với 50mm làm ranh giới phân chia.

Theo áp suất, đồng hồ nước có thể được phân loại thành đồng hồ nước thông thường và đồng hồ nước cao áp; và theo loại, thành đồng hồ nước điện tử, đồng hồ nước cơ khí và đồng hồ nước có tích hợp thiết bị điện tử.

Cấu trúc và nguyên lý hoạt động đồng hồ đo nước nóng

Các đồng hồ đo nước nóng hiện đại thường bao gồm một cơ cấu đo cơ khí và một mô-đun chức năng điện tử để thực hiện các chức năng như đo lường chính xác, truyền dữ liệu từ xa hoặc điều khiển trả trước. Phần tiếp theo sử dụng đồng hồ đo nước nóng điều khiển van từ xa không dây và đồng hồ đo nước nóng trả trước thông minh (loại nằm ngang) làm ví dụ để giới thiệu cấu trúc và nguyên lý hoạt động điển hình của chúng.

Đồng hồ đo nước nóng điều khiển bằng van từ xa không dây

Cấu trúc của loại đồng hồ này vẫn giữ nguyên cơ chế truyền động cơ học của bộ đếm đồng hồ nước dạng cánh quạt, đồng thời bổ sung mô-đun đọc trực tiếp quang điện và bộ phận truyền thông không dây. Thiết bị chủ yếu bao gồm đồng hồ nước dạng cơ, mô-đun đọc trực tiếp quang điện, mô-đun truyền dữ liệu từ xa LORA và pin lithium tích hợp.

Khi nước chảy qua, cánh quạt của đồng hồ nước quay, kéo theo bộ đếm cơ khí hoạt động. Mô-đun quang điện sẽ ghi nhận trực tiếp chỉ số trên mặt số và chuyển đổi thành tín hiệu điện tử. Sau đó dữ liệu được truyền từ xa thông qua mô-đun không dây LORA.

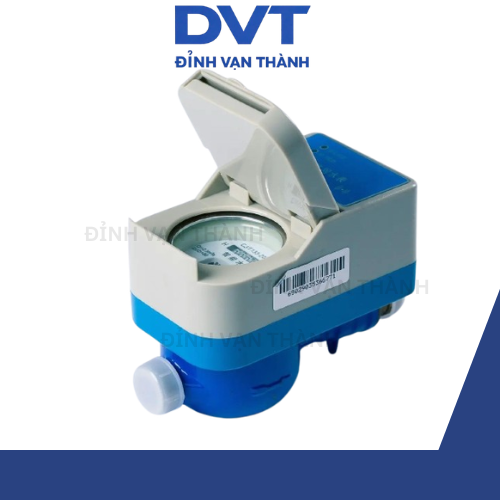

Đồng hồ đo nước nóng trả trước thông minh (loại nằm ngang)

Thiết bị này dựa trên đồng hồ đo nước dạng cánh quạt quay và bao gồm công tắc cảm biến từ (reed switch), van điều khiển điện công suất thấp, hệ thống điều khiển vi xử lý và hệ thống thông tin thẻ RFID. Đồng hồ có chức năng tự động đo lường, ghi nhận dữ liệu, mua nước trả trước và điều khiển đóng/mở van.

Bộ điều khiển sẽ tự động thu thập và hiển thị dữ liệu từ đồng hồ cơ khí; người dùng thực hiện thanh toán bằng thẻ mua nước và nạp lượng nước tương ứng vào hệ thống. Khi lượng nước sử dụng giảm xuống đến giới hạn cảnh báo hoặc vượt mức cho phép, bộ điều khiển sẽ kích hoạt đóng van và chỉ mở lại khi người dùng tiếp tục nạp tiền hoặc mua nước.

Thông số kỹ thuật và hiệu suất đồng hồ đo nước nóng

Các thông số cơ bản của đồng hồ nước nóng bao gồm phạm vi nhiệt độ hoạt động, áp suất làm việc, lưu lượng danh định, phạm vi đo, loại giao diện truyền thông và nguồn cấp điện. Phạm vi nhiệt độ hoạt động thường là 0℃～100℃ và áp suất làm việc ≤1,0 MPa. Lưu lượng danh nghĩa Q3 thay đổi tùy theo kích thước; ví dụ: DN15 mm là 2,5 m³/h và DN20 mm là 4,0 m³/h. Phạm vi đo điển hình là 80 (Q3/Q1). Các loại giao diện có thể bao gồm truyền thông không dây hoặc hệ thống đọc từ xa. Nguồn điện thường sử dụng pin lithium tích hợp.

Các chỉ số hiệu suất của đồng hồ nước nóng bao gồm tổn thất áp suất, sai số chỉ thị, sai số chuyển đổi điện – cơ, dòng điện tĩnh và tuổi thọ pin. Tổn thất áp suất tối đa trong điều kiện làm việc định mức không được vượt quá 0,063 MPa. Sai số chỉ thị thường là ±2% ở vùng lưu lượng cao (Q2 ≤ Q ≤ Q4) và ±5% ở vùng lưu lượng thấp (Q1 ≤ Q ≤ Q2) trong phạm vi nhiệt độ nước 0℃ đến 100℃.

Các tiêu chuẩn thực hiện và quy trình kiểm định chính đối với đồng hồ nước nóng bao gồm các tiêu chuẩn quốc tế như ISO 4064, OIML R49 và EN 14154. Đây là các tiêu chuẩn phổ biến được áp dụng trong đo lường, kiểm định và đánh giá độ chính xác của đồng hồ nước nóng trên thị trường quốc tế.

Các điểm chính về xây dựng và lắp đặt đồng hồ đo nước nóng

1. Đồng hồ nước phải được lắp đặt ở vị trí dễ kiểm tra và đọc, không bị tiếp xúc trực tiếp với ánh nắng mặt trời, đóng băng, ô nhiễm hoặc hư hỏng cơ học. Vị trí lắp đặt cũng phải tránh ngập lụt và thuận tiện cho việc tháo lắp, bảo trì và đọc chỉ số.

2. Phía trước đồng hồ nước dạng cánh xoắn ốc phải có đoạn ống thẳng dài từ 8 đến 10 lần đường kính danh nghĩa của đồng hồ. Đối với các loại đồng hồ khác, cần bố trí đoạn ống thẳng không nhỏ hơn 300 mm trước và sau đồng hồ.

3. Đồng hồ nước kiểu cánh quạt và đồng hồ kiểu cánh vít thẳng đứng phải được lắp đặt theo phương ngang; khi lắp đặt ngang, mặt số phải hướng lên trên và mũi tên trên thân đồng hồ phải trùng với chiều dòng chảy. Đồng hồ nước kiểu rôto ngang và đồng hồ kiểu thể tích có thể lắp đặt ngang, nghiêng hoặc đứng tùy điều kiện thực tế; khi lắp đặt đứng, dòng chảy phải đi từ dưới lên trên.

4. Nên lắp van khóa trước và sau đồng hồ nước và trên các nhánh đường ống. Thiết bị xả nên được bố trí sau đồng hồ. Để giảm tổn thất áp suất và đảm bảo dòng chảy ổn định, nên sử dụng van cổng ở phía trước đồng hồ. Đối với đồng hồ nước lắp trong hộ gia đình, có thể không cần thiết bị xả riêng phía sau đồng hồ.

5. Hộp/giếng đặt đồng hồ nước phải được thiết kế chống ngập và chống nước mưa.

6. Hướng lắp đặt của đồng hồ phải đúng theo thiết kế và phù hợp với loại đồng hồ sử dụng.

7. Khi có nguy cơ dòng chảy ngược gây sai số đo hoặc hư hỏng thiết bị, cần lắp van một chiều phía sau đồng hồ.

8. Yêu cầu lắp đặt đồng hồ nước nóng và nước lạnh về cơ bản tương tự nhau, chỉ khác về điều kiện nhiệt độ làm việc. Đồng hồ nước nóng thường có nhiệt độ làm việc tối đa khoảng 110℃. Nếu lắp đặt trước nồi hơi hoặc bộ trao đổi nhiệt, cần lắp van một chiều phía sau để ngăn dòng nước nóng chảy ngược.

9. Trong điều kiện thời tiết đóng băng, ngoài việc cách nhiệt cho đồng hồ và đường ống, khi không sử dụng nước cần đóng van đầu vào, mở van đầu ra và vòi xả để thoát hết nước còn lại, tránh đóng băng gây hư hỏng thiết bị.

10. Trước khi lắp đặt đồng hồ nước, cần xả sạch cát, đá, bùn, sợi gai dầu và các tạp chất khác trong đường ống mới để tránh làm hỏng hoặc kẹt cơ cấu đo.

11. Nếu đồng hồ nước nóng được lắp đặt trên đường cấp nước vào lò hơi, cần có biện pháp ngăn dòng nước nóng chảy ngược gây ảnh hưởng hoặc làm hỏng thiết bị.

12. Việc lắp đặt đồng hồ nước phải tuân thủ các tiêu chuẩn quốc tế liên quan như ISO 4064 và OIML R49, cũng như tiêu chuẩn châu Âu tương đương EN ISO 4064-5, bao gồm yêu cầu về hướng lắp đặt, chiều dài đoạn ống thẳng (thường không nhỏ hơn 5 lần đường kính danh nghĩa ở phía trước đồng hồ), và sử dụng các vật tư kết nối đạt chứng nhận tiêu chuẩn.

Tiêu chí lựa chọn đồng hồ đo nước nóng

1. Việc lựa chọn đồng hồ nước trước tiên phải xem xét điều kiện làm việc của thiết bị như nhiệt độ nước, áp suất vận hành, thời gian hoạt động, phạm vi đo và chất lượng nước. Đối với đồng hồ nước nóng, phạm vi nhiệt độ làm việc thường là 0℃～100℃, áp suất làm việc thường ≤1,0 MPa và tổn thất áp suất tối đa không vượt quá 0,063 MPa. Tiếp theo, đường kính danh nghĩa của đồng hồ được xác định dựa trên lưu lượng thiết kế đi qua thiết bị, đảm bảo tổn thất áp suất nằm trong giới hạn cho phép theo tiêu chuẩn.

2. Khi lưu lượng sử dụng ổn định, đường kính danh nghĩa của đồng hồ nước cần được lựa chọn sao cho lưu lượng thiết kế không vượt quá lưu lượng làm việc liên tục (Q3) của đồng hồ.

3. Đường kính danh nghĩa của đồng hồ nước cho mỗi hộ gia đình trong công trình dân dụng mới thường là DN15 mm. Tuy nhiên, nếu hệ thống có thiết bị xả tự động như van xả bồn cầu tự đóng, đường kính danh nghĩa không nên nhỏ hơn DN20 mm để đảm bảo lưu lượng xả ổn định.

4. Theo thông lệ quốc tế, đồng hồ nước có DN ≤ 50 mm thường áp dụng kiểm định ban đầu theo ISO 4064 / OIML R49 và có chu kỳ thay thế định kỳ tùy điều kiện vận hành. Thông thường, tuổi thọ khuyến nghị của đồng hồ DN ≤ 25 mm khoảng 6–8 năm, và đồng hồ DN 25–50 mm khoảng 4–6 năm, tùy theo chất lượng nước và điều kiện sử dụng.

Tiêu chuẩn thực hiện đồng hồ đo nước nóng

Tiêu chuẩn sản phẩm

ISO 4064-1 đến ISO 4064-5 “Water meters for cold potable water and hot water”

OIML R49 “Water meters intended for cold potable water and hot water”

EN ISO 4064

Quy trình xác minh

OIML R49-2 và các quy trình kiểm định theo hệ thống ISO/IEC 17025

Tiêu chuẩn kỹ thuật

ISO 24510 / ISO 24511 / ISO 24512

EN 805 – hệ thống cấp nước ngoài nhà

EN 806 – hệ thống cấp nước trong nhà

Sơ đồ tiêu chuẩn liên quan

CIBSE Guide G (Public Health Engineering)

BS EN ISO 4064 Installation guidance

Tiêu chuẩn quốc tế

DIN EN ISO 4064-5 – Installation requirements (ISO 4064)

Các cập nhật và xu hướng tiêu chuẩn liên quan đồng hồ đo nước nóng

Vào tháng 2 năm 2023, Viện Tiêu chuẩn hóa Đức (DIN) đã công bố phiên bản sửa đổi của DIN EN ISO 4064-5/A11:2023-02. Bản sửa đổi này nhằm đáp ứng Chỉ thị Thiết bị Đo lường EU 2014/32/EU (MID).

Các thay đổi chính gồm tăng yêu cầu EMC, tăng cường chống giả mạo dữ liệu và làm rõ hướng lắp đặt đồng hồ cơ khí.

Xu hướng phát triển gồm:

Tăng tính thông minh và bảo mật dữ liệu đo từ xa

Mở rộng dải môi trường vận hành (-10℃ đến +55℃)

Đồng bộ với OIML R49-1:2013

Nhìn chung, tiêu chuẩn quốc tế đang hướng đến số hóa, an toàn dữ liệu và khả năng vận hành trong môi trường khắc nghiệt.

Bảng giá đồng hồ đo lưu lượng nước nóng

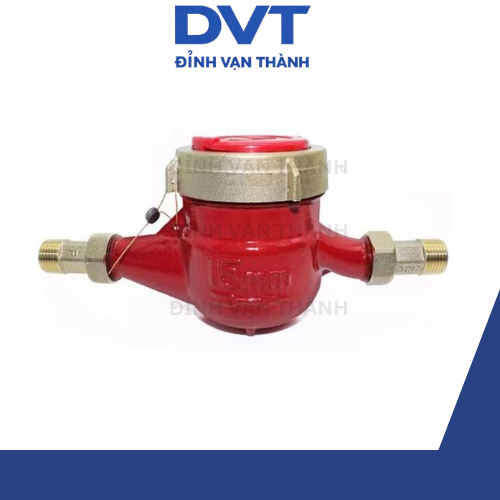

Ảnh sản phẩm	Đồng hồ nước nóng Class B (Giá đã bao gồm kiểm định hiệu chuẩn)
	DN15	DN21	Cast Iron	Max 90°C	PN16	BSPT	700,000
	DN20	DN27	Cast Iron	Max 90°C	PN16	BSPT	800,000
	DN25	DN34	Cast Iron	Max 90°C	PN16	BSPT	1,300,000
	DN32	DN42	Cast Iron	Max 90°C	PN16	BSPT	1,600,000
	DN40	DN49	Cast Iron	Max 90°C	PN16	BSPT	2,700,000
	DN50	DN60	Cast Iron	Max 90°C	PN16	BSPT	3,990,000

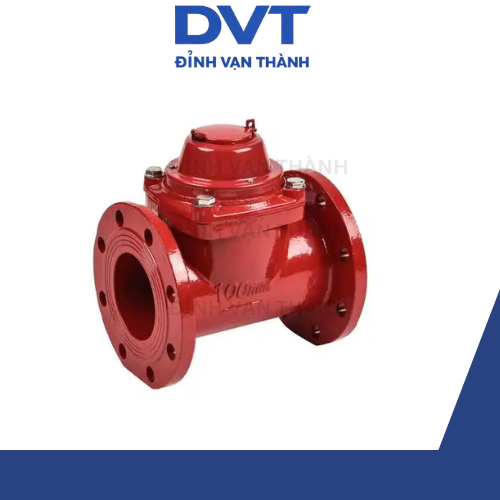

Ảnh sản phẩm	Đồng hồ nước nóng Class B (Giá đã bao gồm kiểm định hiệu chuẩn)
	DN50	DN60	Cast Iron	Max 90°C	PN16	Flange	5,200,000
	DN65	DN65	Cast Iron	Max 90°C	PN16	Flange	6,400,000
	DN80	DN90	Cast Iron	Max 90°C	PN16	Flange	7,300,000
	DN100	DN114	Cast Iron	Max 90°C	PN16	Flange	9,100,000
	DN125	DN140	Cast Iron	Max 90°C	PN16	Flange	9,700,000
	DN150	DN168	Cast Iron	Max 90°C	PN16	Flange	10,700,000
	DN200	DN219	Cast Iron	Max 90°C	PN16	Flange	17,100,000
	DN250	DN273	Cast Iron	Max 90°C	PN16	Flange	28,100,000
	DN300	DN315	Cast Iron	Max 90°C	PN16	Flange	36,000,000

Lưu ý: Giá tham khảo, vui lòng liên hệ để nhận báo giá chính xác nhất.
