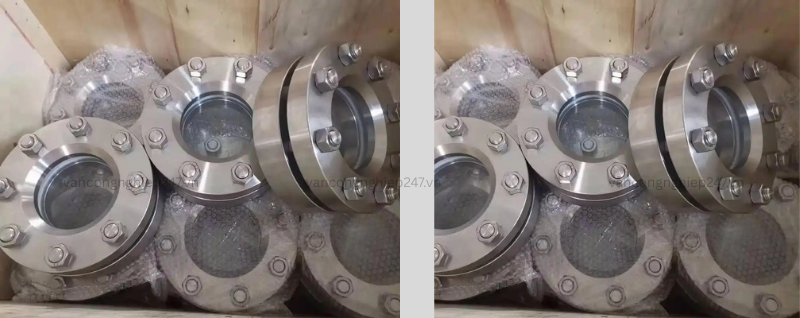

Kính mặt bích quan sát bồn tank inox

Kính mặt bích quan sát bồn tank inox. Năm 1893, Otto Schott đã phát minh ra thủy tinh borosilicat kháng hóa chất , đặt nền móng cho vật liệu của thành phần cốt lõi của kính ngắm hiện đại – kính cửa sổ quan sát.

Kính mặt bích quan sát bồn tank inox (hay còn gọi là kính quan sát thiết bị, kính quan sát bồn chứa, kính quan sát mặt bích) là thiết bị được lắp đặt trên bồn tank hoặc hệ thống đường ống nhằm theo dõi trực tiếp trạng thái vật liệu bên trong. Tùy theo mục đích sử dụng, thiết bị có thể chia thành kính quan sát bồn (dùng cho bồn chứa, bình áp lực, thiết bị dạng tank) và kính quan sát đường ống trong các hệ thống công nghiệp.

Dựa vào cấu tạo cửa sổ quan sát, thiết bị có nhiều dạng như kính dạng đĩa, dạng khung vuông, ống kính thủy tinh hoặc dạng ống kính tấm. Sản phẩm được ứng dụng rộng rãi trong các ngành như hóa chất, dầu khí, năng lượng, thực phẩm và dược phẩm.

Vật liệu chế tạo phổ biến gồm inox 304, 316, 316L, 321, ngoài ra có thể sử dụng thép carbon hoặc vật liệu lót tùy theo môi trường làm việc. Cấu tạo cơ bản bao gồm thân inox, kính quan sát và hệ gioăng làm kín.

Phần kính quan sát có thể sử dụng kính borosilicate, kính thường hoặc kính thạch anh, với khả năng chịu nhiệt khác nhau:

Kính thường: khoảng ≤150℃

Kính borosilicate: khoảng ≤280℃

Kính thạch anh: có thể lên đến 800℃

Áp suất làm việc phổ biến trong khoảng 0.6 – 2.5 MPa, tùy thuộc vào thiết kế và vật liệu.

Sản phẩm được sản xuất và áp dụng theo các tiêu chuẩn thông dụng tại Việt Nam và quốc tế như DIN, ANSI, JIS, ISO, đảm bảo khả năng lắp đặt đồng bộ trong nhiều hệ thống khác nhau.

Kính mặt bích quan sát hỗ trợ đa dạng phương pháp kết nối như mặt bích, hàn, ren, clamp (kết nối nhanh), giúp linh hoạt trong thi công và bảo trì. Đây là thiết bị quan trọng giúp giám sát trực quan quá trình vận hành, nâng cao an toàn và hiệu quả hệ thống.

Chức năng / Vai trò kính mặt bích quan sát bồn tank inox

Kính mặt bích quan sát bồn tank inox là thiết bị được lắp đặt trên đường ống hoặc bồn chứa để quan sát trực tiếp vật liệu bên trong và theo dõi điều kiện vận hành mọi lúc. Được chế tạo từ thép không gỉ cao cấp 304, 316, 321 hoặc 316L, sản phẩm có khả năng chống ăn mòn vượt trội, dễ gia công và bền bỉ. Cửa sổ quan sát sử dụng kính borosilicat chịu nhiệt kết hợp gioăng PTFE, giúp thiết bị phù hợp với hầu hết môi trường công nghiệp khắc nghiệt và có tuổi thọ cao. Với cấu trúc nhỏ gọn, dễ lắp đặt, tiện lợi trong sử dụng và bảo trì, kính mặt bích quan sát bồn tank inox là giải pháp quan sát được ứng dụng rộng rãi trong ngành hóa chất, thực phẩm, dược phẩm và các hệ thống bồn chứa công nghiệp.

Phân loại kính mặt bích quan sát bồn tank inox

Kính quan sát có thể được phân loại rộng rãi thành hai loại: kính quan sát thiết bị, được sử dụng trên các bình áp lực, nồi hơi và lò phản ứng; và kính quan sát đường ống, được sử dụng trên các hệ thống đường ống. Dựa trên các loại cửa sổ quan sát khác nhau, chúng có thể chia nhỏ thành: kính quan sát thiết bị kiểu đĩa, kính quan sát thiết bị khung vuông, kính quan sát đường ống ống thủy tinh và kính quan sát đường ống tấm thủy tinh.

Các kính quan sát thường được kết nối bằng hàn, ren, khớp nối, kết nối nhanh, mặt bích, v.v.

Theo chức năng hoặc cấu trúc đặc biệt, chúng có thể được chia thành: kính quan sát có đèn (bao gồm cả loại chống nổ), kính quan sát có cổ, kính quan sát có lớp lót, kính quan sát kết hợp, kính quan sát có thiết bị xả, kính quan sát cạo, v.v.

Các số bản vẽ và tiêu chuẩn thường sử dụng tại Việt Nam bao gồm: TCVN 7448-1:2004, TCVN 7448-2:2004 (bình áp lực và kết cấu thép), TCVN 8386-1:2010 (bồn chứa áp lực và đường ống), ASME B31.3, ASME B31.1, và các tiêu chuẩn mặt bích JIS, ANSI, PN hoặc DIN phổ biến.

Thông số kỹ thuật

Vật liệu chính	Vật liệu cửa sổ	gioăng làm kín	chốt
304/321/316 /304L/316L	kính cường lực Thủy tinh borosilicat cao cấp Thủy tinh thạch anh	silicon Polyethylene tetrafluoroethylene Than chì chịu nhiệt độ cao	304 bộ phận tiêu chuẩn
Sử dụng áp lực	Nhiệt độ hoạt động
Đường kính nhỏ 0-4,0MPa Đường kính lớn 0-2,5MPa	Kính cường lực ≤200℃ Thủy tinh borosilicat cao cấp ≤450℃ Thủy tinh thạch anh ≤600℃	Lưu ý: Sử dụng kính thạch anh Nhiệt độ có thể đạt tới 1000℃ Do chất liệu thép không gỉ Nhiệt độ hoạt động là 600 độ C. Khoảng 100 độ.

Vật liệu và cấu tạo kính mặt bích quan sát bồn tank inox

Kính quan sát bằng thép không gỉ thường bao gồm các thành phần chính như vỏ, cửa sổ quan sát và gioăng làm kín, cùng với các phụ kiện đi kèm khác. Tùy vào yêu cầu sử dụng và vị trí lắp đặt, kính quan sát có thể được kết nối bằng nhiều phương pháp như hàn, ren, khớp nối, kết nối nhanh, mặt bích, v.v. Ngoài ra, các phụ kiện tùy chọn như đèn chiếu sáng, thiết bị cạo hoặc thiết bị rửa cũng có thể được cung cấp theo nhu cầu.

Khi lựa chọn vật liệu cho các bộ phận chính, cần cân nhắc các đặc tính vật lý (như nhiệt độ và áp suất) và đặc tính hóa học (như khả năng chống ăn mòn) của môi trường làm việc. Vì kính quan sát thường chịu giới hạn về nhiệt độ và áp suất, vật liệu kim loại của vỏ thường có khả năng chịu áp suất và chịu nhiệt cao hơn nhiều so với thủy tinh. Mục tiêu chính trong lựa chọn vật liệu là đảm bảo chống ăn mòn, đồng thời tối ưu chi phí.

Các vật liệu vỏ kính quan sát phổ biến gồm gang xám, thép carbon, thép không gỉ austenit, hợp kim đồng và các vật liệu phi kim loại. Cụ thể:

Gang xám: nhiệt độ làm việc -15 đến 200℃, áp suất danh nghĩa PN≤1,6MPa, thích hợp cho môi chất không ăn mòn như nước và khí.

Thép carbon (WCA, WCB, WCC): nhiệt độ làm việc -29 đến 425℃, phù hợp cho môi trường áp suất trung bình và cao, như hơi nước bão hòa, hơi quá nhiệt, dầu, khí hóa lỏng.

Thép không gỉ austenit (304, 316L): nhiệt độ làm việc -196 đến 600℃, khả năng chống ăn mòn tốt, thích hợp với nhiều loại môi chất ăn mòn.

Hợp kim đồng: nhiệt độ làm việc -27 đến 200℃, thường dùng cho đường ống dẫn oxy và nước biển.

Vật liệu phi kim loại (cao su lót, polyme flo lót, sợi thủy tinh): chống ăn mòn mạnh, thích hợp với môi trường ăn mòn cao, áp suất PN≤1,0MPa, nhiệt độ ≤60℃.

Các loại kính cửa sổ phổ biến bao gồm kính soda-lime, kính borosilicate cường lực và kính thạch anh. Thủy tinh borosilicate có đặc tính chịu nhiệt tốt, độ bền cao, hệ số giãn nở thấp, độ truyền sáng và độ ổn định nhiệt tốt (chênh lệch ΔT có thể lên tới 300℃).

Kính soda-lime: nhiệt độ tối đa 150℃, áp suất làm việc 0,6MPa, thay đổi nhiệt độ nhanh 120℃→20℃.

Kính borosilicate: nhiệt độ tối đa 280℃, áp suất làm việc 0,6–1,0MPa, thay đổi nhiệt độ nhanh 230℃→20℃.

Kính thạch anh: nhiệt độ tối đa 800℃, áp suất làm việc 0,6–2,5MPa, thay đổi nhiệt độ nhanh 550℃→20℃.

Lưu ý, sự thay đổi nhiệt độ nhanh cho phép của kính quan sát nói chung phải nhỏ hơn 60℃ để tránh nứt vỡ.

Gioăng và vòng làm kín được sử dụng để đảm bảo độ kín của kính quan sát dưới áp suất và ngăn rò rỉ môi chất. Các vật liệu phổ biến gồm polytetrafluoroethylene (PTFE), amiăng chịu dầu, cao su silicon và than chì chịu nhiệt, được lựa chọn dựa trên đặc tính môi chất và nhiệt độ hoạt động.

Lắp đặt và bảo trì kính mặt bích quan sát bồn tank inox

Trước khi tiến hành lắp đặt, cần kiểm tra kỹ bề mặt làm kín của mặt bích, đảm bảo sạch sẽ, không trầy xước hoặc hư hỏng. Gioăng phải còn nguyên vẹn, phẳng và không dính dầu mỡ. Việc lắp đặt nên được thực hiện bởi nhân viên có chuyên môn để đảm bảo vị trí đặt kính quan sát bằng phẳng, thấu kính và gioăng được căn chỉnh chính xác. Sau khi đặt đúng vị trí, cần kiểm tra lại toàn bộ và siết đều các vít nối, siết chậm để tránh gây ứng suất không đồng đều.

Trong quá trình sử dụng, áp suất làm việc không được vượt quá giới hạn định mức. Tránh các thay đổi nhiệt độ đột ngột; phạm vi thay đổi nhiệt độ cho phép thường dưới 60℃ để tránh kính bị nứt. Kính cửa sổ quan sát cần được giữ sạch sẽ, không bám bụi hay chất bẩn. Sau khi lắp, không tác động lực mạnh lên kính quan sát để tránh ứng suất cục bộ gây vỡ.

Trong bảo trì định kỳ, cần kiểm tra tình trạng làm kín của kính quan sát. Nếu phát hiện rò rỉ, có thể siết lại các bu lông và đảm bảo gioăng vẫn được lắp đúng vị trí, đồng thời kiểm tra mặt bích không bị hư hại.

Đối với các kính quan sát có đèn, khi lắp đặt đèn chống cháy nổ, chân đèn phải cố định chắc chắn vào vị trí đã định trước trên nắp kính và siết chặt bằng ốc vít. Việc đấu nối điện phải do kỹ thuật viên chuyên nghiệp thực hiện để đảm bảo an toàn.

Các lĩnh vực ứng dụng của kính mặt bích quan sát bồn tank inox

Kính quan sát bằng thép không gỉ là phụ kiện quan sát quan trọng trong hệ thống thiết bị công nghiệp và đường ống, cho phép theo dõi dòng chảy, phản ứng của chất lỏng, khí, hơi nước và các môi chất khác. Chúng giúp giám sát quá trình sản xuất, ngăn ngừa tai nạn và đảm bảo hoạt động an toàn liên tục.

Trong ngành công nghiệp nặng, kính quan sát được sử dụng rộng rãi tại các cơ sở dầu khí, hóa chất, sợi hóa học, giúp quan sát dòng chảy và phản ứng bên trong thiết bị như lò phản ứng, tháp và đường ống.

Trong các ngành yêu cầu vệ sinh nghiêm ngặt như dược phẩm, thực phẩm (ví dụ: dây chuyền sản xuất sữa, bia) và mỹ phẩm, kính quan sát được lắp trên đường ống vệ sinh để giám sát chất lỏng, đảm bảo an toàn vệ sinh và chất lượng sản phẩm.

Kính quan sát cũng dùng trong các thiết bị chịu nhiệt độ và áp suất cao như nồi hơi, đường ống áp lực để theo dõi tình trạng vận hành bên trong.

Ngoài ra, chúng còn được ứng dụng trong giám sát thiết bị và đường ống của các ngành công nghiệp nhẹ, in ấn, nhuộm, cũng như trong các hệ thống xử lý và bảo vệ môi trường, nhờ khả năng quan sát liên tục và chịu được môi trường làm việc khắc nghiệt.
