Mặt bích ren

Mặt bích ren là một phụ kiện cơ khí dùng để kết nối đường ống mà không cần hàn, thông qua phần ren được gia công sẵn bên trong. Đây là dạng kết nối có thể tháo lắp dễ dàng và được sử dụng phổ biến theo các tiêu chuẩn công nghiệp. Trong hệ thống mặt bích nói chung, có thể phân thành các loại như: mặt bích hàn cổ, mặt bích trượt, mặt bích hàn ổ cắm, mặt bích ren, mặt bích mù và mặt bích rời.

Ưu điểm nổi bật của mặt bích ren là thi công nhanh, không cần hàn, thuận tiện cho việc bảo trì và thay thế. Vì vậy, sản phẩm đặc biệt phù hợp với các hệ thống đường ống hợp kim hoặc các vật liệu khó hàn, cũng như những môi trường không cho phép thi công hàn tại chỗ (như khu vực dễ cháy nổ). Tuy nhiên, loại kết nối này có thể tiềm ẩn nguy cơ rò rỉ khi làm việc trong điều kiện nhiệt độ biến đổi lớn (dưới -45°C hoặc trên 260°C), do đó cần cân nhắc kỹ khi sử dụng trong các môi trường khắc nghiệt.

Về bề mặt làm kín, mặt bích ren thường có hai dạng phổ biến là mặt phẳng (FF) và mặt lồi (RF), phù hợp với nhiều tiêu chuẩn gioăng làm kín hiện nay. Theo cấp áp lực, sản phẩm được sản xuất với các tiêu chuẩn như Class 150, 300, 400, 600, 900, 1500, 2500…, với dải kích thước thông dụng từ DN15 đến DN600 (1/2” đến 24”).

Tại thị trường Việt Nam, mặt bích ren được ứng dụng rộng rãi trong các ngành như dầu khí, hóa chất, nồi hơi, đóng tàu, dược phẩm, thực phẩm, cơ khí chế tạo và hệ thống phòng cháy chữa cháy (PCCC). Ngoài ra, sản phẩm còn được sử dụng trong các hệ thống khí nén, cấp thoát nước và thiết bị đo lường. Thực tế, mặt bích ren thường phù hợp với hệ thống có áp suất làm việc từ khoảng 0.6 – 4.0 MPa và kích thước đường ống từ DN10 – DN150, đặc biệt phổ biến trong các công trình dân dụng và công nghiệp vừa tại Việt Nam.

Thông số kỹ thuật mặt bích ren

Kích thước: DN15 – DN150 (1/2” – 6”) phổ biến, có thể sản xuất đến DN600
Cấp áp lực: PN6 – PN40 / Class 150 – 600 / JIS 5K – 20K
Áp suất làm việc: Tối đa ~40 MPa (ở nhiệt độ phòng, tùy vật liệu)
Nhiệt độ làm việc: -45°C đến 260°C (khuyến nghị)
Kiểu ren: BSPT, BSPP, NPT (tùy tiêu chuẩn yêu cầu)
Độ chính xác ren: Cấp dung sai 6H/6g
Bề mặt làm kín: RF (mặt lồi), FF (mặt phẳng)
Độ nhám bề mặt: ≤ Ra 1.6 μm
Vật liệu: Thép cacbon (A105), thép hợp kim (F11), inox 304/316, duplex F51
Tiêu chuẩn: ASME B16.5, DIN, JIS, GB

Lưu ý: Không khuyến nghị sử dụng trong môi trường nhiệt độ biến thiên lớn hoặc vượt ngưỡng cho phép để tránh rò rỉ.

Đặc điểm cấu tạo mặt bích ren

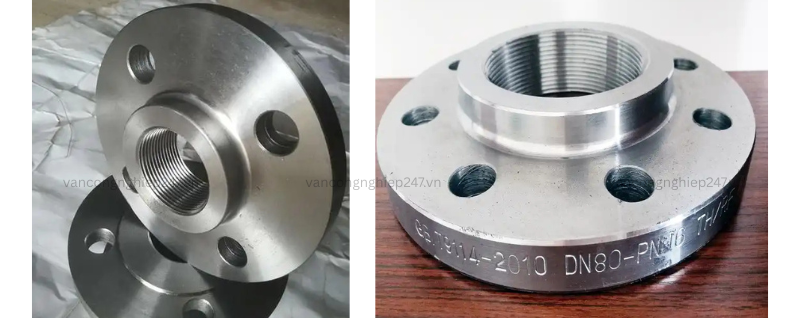

Mặt bích ren được gia công chính xác phần lỗ bên trong thành ren ống, cho phép vặn trực tiếp vào đầu ống có ren ngoài để tạo thành mối nối kín khít. Đây là dạng kết nối không cần hàn, giúp đơn giản hóa quá trình thi công. So với mặt bích hàn trượt hoặc hàn cổ, mặt bích ren có ưu điểm là lắp đặt nhanh, dễ bảo trì và đặc biệt phù hợp với các hệ thống không cho phép hàn tại chỗ như môi trường dễ cháy nổ hoặc khu vực hạn chế thi công nóng.

Cấu tạo mặt bích thường có phần cổ dạng hình côn, giúp tăng độ bền và khả năng ăn khớp của ren khi lắp đặt. Thông số ren có thể gia công theo các tiêu chuẩn quốc tế phổ biến, đáp ứng đa dạng yêu cầu sử dụng. Tuy nhiên, trong điều kiện nhiệt độ thay đổi đột ngột hoặc môi trường làm việc khắc nghiệt (trên 260°C hoặc dưới -45°C), mặt bích ren có nguy cơ rò rỉ cao hơn so với các dạng kết nối hàn, do đó cần được cân nhắc kỹ trước khi lựa chọn.

Phân loại và Tiêu chuẩn mặt bích ren

Theo các tiêu chuẩn trong ngành hóa chất, hóa dầu và cơ khí, mặt bích ren là một trong những dòng mặt bích cơ bản và được sử dụng rộng rãi. Xét về cấu trúc, loại này khác biệt so với các dạng như mặt bích liền khối, mặt bích trượt, mặt bích hàn cổ, mặt bích rời và mặt bích mù.

Về cấp áp lực, mặt bích ren được sản xuất theo nhiều hệ tiêu chuẩn khác nhau nhằm phù hợp với thị trường Việt Nam và quốc tế, bao gồm:

Hệ tiêu chuẩn châu Âu (PN): PN6, PN10, PN16, PN25, PN40

Hệ tiêu chuẩn Mỹ (Class): Class 150, 300, 400, 600, 900, 1500, 2500

Hệ tiêu chuẩn Nhật Bản (JIS): 5K, 10K, 16K, 20K

Kích thước mặt bích ren phổ biến từ DN15 đến DN600 (1/2” đến 24”), tuy nhiên trong thực tế tại Việt Nam, sản phẩm này thường được sử dụng nhiều cho các đường ống kích thước nhỏ, đặc biệt là DN15 đến DN150.

Các tiêu chuẩn sản xuất thường áp dụng gồm ASME B16.5, DIN, JIS… đảm bảo độ chính xác và khả năng lắp lẫn giữa các hệ thống. Về vật liệu, mặt bích ren có thể được chế tạo từ nhiều loại khác nhau như thép cacbon (ASTM A105, 20#), thép chịu nhiệt độ thấp (A350 LF2), thép hợp kim (A182 F11), thép không gỉ (Inox 304, 316) và thép không gỉ song pha (Duplex F51). Điều này giúp sản phẩm đáp ứng tốt các yêu cầu về áp lực, nhiệt độ và môi trường làm việc trong nhiều ngành công nghiệp khác nhau tại Việt Nam.

Đặc điểm kỹ thuật mặt bích ren

Mặt bích ren có ưu điểm nổi bật là lắp đặt nhanh, bảo trì dễ dàng và không yêu cầu hàn. Vì vậy, sản phẩm đặc biệt phù hợp với các hệ thống đường ống không cho phép thi công hàn tại chỗ hoặc sử dụng vật liệu khó hàn như thép hợp kim. Trong quá trình vận hành, mô-men xoắn bổ sung tác động lên đường ống khi mặt bích bị biến dạng là tương đối nhỏ, giúp hạn chế ảnh hưởng đến kết cấu chung của hệ thống.

Tuy nhiên, trong điều kiện nhiệt độ thay đổi nhanh hoặc vượt quá 260°C, hoặc giảm xuống dưới -45°C, mối nối ren có thể bị suy giảm khả năng làm kín do hiện tượng giãn nở hoặc co ngót của kim loại, dẫn đến nguy cơ rò rỉ. Vì vậy, mặt bích ren không được khuyến khích sử dụng trong các môi trường làm việc có nhiệt độ khắc nghiệt hoặc biến thiên lớn.

Về phạm vi ứng dụng, mặt bích ren thường phù hợp với các hệ thống có áp suất làm việc đến khoảng PN ≤ 10.0 MPa (tương đương Class 150 – 600) và kích thước danh nghĩa phổ biến DN ≤ 150 mm (1/2” – 6”), mặc dù vẫn có thể sản xuất đến kích thước lớn hơn theo yêu cầu. Đây không phải là dòng mặt bích chuyên dùng cho áp suất cao, mà chủ yếu được ứng dụng trong các hệ thống áp suất thấp đến trung bình như cấp thoát nước, HVAC (điều hòa không khí), thiết bị đo lường, hệ thống phòng cháy chữa cháy (PCCC) và hệ thống khí nén.

Bề mặt làm kín của mặt bích ren phổ biến nhất là dạng mặt phẳng (FF) và mặt lồi (RF), phù hợp với nhiều loại gioăng khác nhau. Tại thị trường Việt Nam, sản phẩm thường được gia công theo tiêu chuẩn ren hệ BSP (tiêu chuẩn Anh) để đồng bộ với các hệ thống đường ống thông dụng. Tuy nhiên, do đặc điểm của mối nối ren, mặt bích ren không phù hợp cho các môi trường có yêu cầu độ kín tuyệt đối hoặc các ứng dụng có tính chất dễ cháy nổ, nguy hiểm cao, nơi mà các giải pháp kết nối hàn sẽ an toàn và ổn định hơn.

Thông số kỹ thuật mặt bích ren

Khả năng chịu áp suất: Mặt bích ren có thể chịu áp suất tối đa lên đến khoảng 40 MPa trong điều kiện nhiệt độ phòng (tùy theo vật liệu và tiêu chuẩn sản xuất). Khi nhiệt độ tăng cao, giá trị áp suất cho phép cần được hiệu chỉnh (derating) theo tiêu chuẩn kỹ thuật tương ứng như ASME hoặc DIN.

Xử lý bề mặt: Sản phẩm thường được tẩy gỉ, làm sạch và thụ động hóa, giúp đạt độ nhám bề mặt ≤ Ra 1.6 μm. Điều này góp phần nâng cao khả năng làm kín khi kết hợp với gioăng, hạn chế rò rỉ trong quá trình vận hành.

Độ chính xác ren: Ren được gia công theo cấp dung sai phổ biến 6H/6g, đảm bảo độ ăn khớp tốt, tăng diện tích tiếp xúc và độ kín của mối nối khi lắp đặt.

Lưu ý lựa chọn: Khi chọn mặt bích ren, cần xác định rõ các thông số như áp suất làm việc, nhiệt độ, môi chất (nước, khí, hóa chất…) và vật liệu đường ống. Đặc biệt, không nên sử dụng mặt bích ren trong môi trường có nhiệt độ trên 260°C hoặc dưới -45°C để tránh nguy cơ rò rỉ do giãn nở nhiệt.

Các kịch bản ứng dụng mặt bích ren

Ngành hóa chất: Phù hợp cho kết nối đầu vào/ra của các thiết bị như lò phản ứng, đặc biệt với vật liệu thép hợp kim chịu nhiệt (ví dụ thép Cr-Mo), giúp tránh hiện tượng biến đổi cơ tính do hàn.

Ngành dầu khí: Được sử dụng trong các tuyến ống có môi chất dễ cháy nổ, giúp hạn chế rủi ro phát sinh tia lửa khi thi công so với phương pháp hàn. Tuy nhiên, cần cân nhắc kỹ về độ kín trong các hệ thống áp lực cao.

Thiết bị y tế & thực phẩm: Áp dụng cho hệ thống đường ống sạch bằng inox (như 304, 316L), nơi yêu cầu tháo lắp nhanh, vệ sinh và khử trùng thường xuyên.

Thị trường và ngành công nghiệp

Tại Việt Nam, mặt bích ren là một trong những phụ kiện quan trọng trong hệ thống đường ống và thường được sử dụng kết hợp với các loại van như van bi ren, van cổng, van cầu hoặc một số dòng van bướm lắp bích. Sản phẩm xuất hiện phổ biến trong các ngành như cấp thoát nước, HVAC, PCCC, cơ khí chế tạo, thực phẩm và công nghiệp nhẹ.

Các tiêu chuẩn liên quan

ASME B16.5: Tiêu chuẩn quốc tế phổ biến cho mặt bích và phụ kiện đường ống, được áp dụng rộng rãi tại Việt Nam.

DIN / EN (Châu Âu): Hệ tiêu chuẩn PN dùng trong nhiều hệ thống công nghiệp và dân dụng.

JIS (Nhật Bản): Áp dụng cho các dự án sử dụng thiết bị từ Nhật hoặc theo tiêu chuẩn JIS.

GB / HG / SH (Trung Quốc): Thường gặp ở các dự án sử dụng thiết bị nhập khẩu từ Trung Quốc.

Ngoài ra, một số tiêu chuẩn nội địa Trung Quốc như JB/T 2769-2008 (mặt bích ren áp suất cao cho van) vẫn được tham khảo trong sản xuất và xuất khẩu. Tuy nhiên, tại thị trường Việt Nam, các tiêu chuẩn như ASME, DIN và JIS vẫn được ưu tiên sử dụng do tính phổ biến và khả năng lắp lẫn cao.
