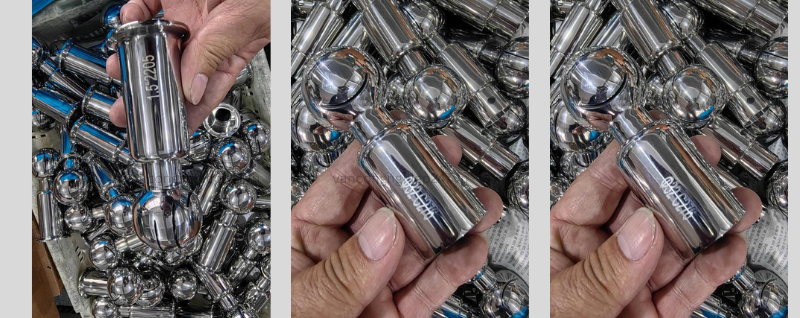

Quả cầu CIP xoay

Quả cầu CIP xoay hay còn được gọi là cầu CIP xoay inox vi sinh nối ren làm sạch là thiết bị vệ sinh công nghiệp được chế tạo từ các vật liệu như SUS304, SUS316L và PEEK. Sản phẩm chủ yếu được sử dụng để làm sạch bên trong bồn chứa và thiết bị trong các ngành công nghiệp hóa chất, dầu khí, điện lực, dược phẩm, thực phẩm, đồ uống, sữa và mỹ phẩm. Ngoài ra, quả cầu CIP xoay còn được ứng dụng trong ngành bia, sản xuất bia, gia vị, bột ngọt, công nghệ sinh học và nhiều lĩnh vực khác.

Sản phẩm được sản xuất theo các tiêu chuẩn quốc tế như DIN, ISO, 3A và SMS. Quả cầu làm sạch được chia thành nhiều loại như loại cố định, loại xoay và loại hình sừng. Loại cố định có góc làm sạch 180° hoặc 360°, trong khi loại xoay sử dụng lực đẩy của chất lỏng để tạo khả năng làm sạch toàn diện 360°. Dựa theo cấu tạo vòi phun, sản phẩm còn được chia thành dạng tia cột, tia quạt và tia phun trực tiếp.

Quả cầu CIP xoay thường sử dụng thiết kế ổ bi kép hoặc ổ bi hàng đôi, áp suất làm việc phổ biến từ 1 – 10 bar, một số model hoạt động trong khoảng 1 – 3 bar. Thiết bị có khả năng tự làm sạch và tự bôi trơn, giúp tăng tuổi thọ sử dụng và giảm chi phí bảo trì. Vòi phun được thiết kế dạng rãnh phẳng hoặc dạng tròn giúp nâng cao hiệu quả vệ sinh bên trong bồn chứa.

Là bộ phận quan trọng trong hệ thống CIP, quả cầu CIP xoay được sử dụng trong các giai đoạn tráng sơ bộ, làm sạch chính và tráng cuối, hỗ trợ quá trình vệ sinh tự động hiệu quả. Khi lựa chọn quả cầu làm sạch cần xem xét các yếu tố như vật liệu chế tạo, xử lý bề mặt, phương pháp kết nối, góc phun, tỷ lệ chiều cao – đường kính bồn và mức độ bám bẩn của môi chất.

Vật liệu sử dụng phổ biến là inox AISI 304 hoặc inox 316L với bề mặt đạt tiêu chuẩn vệ sinh cao. Trong quá trình kiểm tra chất lượng, nhiều nhà sản xuất áp dụng phương pháp thử riboflavin để đánh giá hiệu quả làm sạch của hệ thống CIP.

Thông số kỹ thuật quả cầu CIP xoay inox vi sinh

• Tên sản phẩm: Quả cầu CIP xoay inox vi sinh
• Chất liệu: Inox SUS304, SUS316L, PEEK
• Kiểu hoạt động: Quay tự động bằng áp lực nước
• Kiểu kết nối: Ren, clamp, hàn, chốt
• Áp suất làm việc: 1 ~ 3 bar, tối đa 10 bar
• Nhiệt độ làm việc: Tối đa 95°C
• Góc phun làm sạch: 360°
• Kiểu vòi phun: Hình trụ, hình quạt, dạng tia
• Độ hoàn thiện bề mặt: Ra ≤ 0.8μm
• Tiêu chuẩn: DIN, ISO, SMS, 3A, ASME BPE
• Ứng dụng: Thực phẩm, dược phẩm, đồ uống, sữa, mỹ phẩm, hóa chất
• Xuất xứ: Trung Quốc, Đài Loan, Châu Âu

Tổng quan về quả cầu CIP xoay inox vi sinh

Quả cầu làm sạch là bộ phận quan trọng trong hệ thống CIP (Cleaning In Place – làm sạch tại chỗ), được sử dụng để tự động hóa quá trình vi sinh bồn chứa, bể trộn, bồn phản ứng và các thiết bị công nghiệp khác. Sản phẩm thường được chế tạo từ các vật liệu như SUS304, SUS316L và PEEK, phù hợp sử dụng trong các ngành hóa chất, dầu khí, điện lực, dược phẩm, thực phẩm, đồ uống, sữa và mỹ phẩm.

Thiết kế của quả cầu CIP thường tuân theo các tiêu chuẩn quốc tế như DIN, ISO, 3A và SMS nhằm đáp ứng yêu cầu vi sinh và an toàn trong sản xuất công nghiệp. Dựa vào cấu tạo và nguyên lý hoạt động, quả cầu làm sạch được chia thành các loại chính như quả cầu CIP xoay, quả cầu CIP cố định và quả cầu CIP dạng sừng.

Quả cầu CIP xoay hoạt động dựa trên lực phản ứng của dòng chất lỏng để làm quay đầu phun, giúp tạo khả năng vi sinh 360° mà không có góc chết. Quả cầu CIP cố định tạo tia phun đa hướng thông qua các lỗ phun được bố trí đều trên bề mặt. Trong khi đó, quả cầu CIP dạng sừng được thiết kế với kiểu kết nối chuyên dụng phù hợp cho một số hệ thống vi sinh đặc biệt.

Lịch sử phát triển quả cầu CIP xoay inox vi sinh

Là thiết bị quan trọng trong hệ thống CIP (Cleaning In Place), công nghệ quả cầu CIP đã không ngừng phát triển cùng với nhu cầu làm sạch tự động và các tiêu chuẩn vi sinh ngày càng cao trong công nghiệp. Ban đầu, quả cầu CIP cố định được sử dụng phổ biến nhờ cấu tạo đơn giản, tuy nhiên loại này tồn tại một số hạn chế như hiệu quả làm sạch chưa cao, tiêu hao nhiều nước và hóa chất, đồng thời các lỗ phun dễ bị tắc nghẽn trong quá trình sử dụng.

Khi yêu cầu vi sinh trong các ngành thực phẩm, dược phẩm và đồ uống ngày càng nghiêm ngặt, các dòng quả cầu CIP xoay và quả cầu CIP phun tiếp tuyến đã dần thay thế loại cố định trong nhiều hệ thống hiện đại. Quả cầu CIP xoay hoạt động dựa trên lực phản ứng của chất lỏng để tạo chuyển động quay liên tục, giúp làm sạch 360° không góc chết thông qua tia phun dạng quạt hoặc xoáy. Dòng sản phẩm này có ưu điểm tiết kiệm nước, giảm lượng hóa chất sử dụng và nâng cao hiệu quả làm sạch bên trong bồn chứa.

Bên cạnh đó, quả cầu CIP phun tiếp tuyến cũng được sử dụng rộng rãi nhờ khả năng tạo lực tác động mạnh với mức áp suất làm việc vừa phải, giúp tiết kiệm năng lượng và nâng cao hiệu quả vi sinh cho hệ thống.

Về vật liệu chế tạo, ngoài inox SUS304 và SUS316L truyền thống, nhiều dòng quả cầu CIP hiện nay còn sử dụng vật liệu kỹ thuật cao như PEEK nhằm tăng khả năng chống ăn mòn, tự bôi trơn và kéo dài tuổi thọ sử dụng.

Trong những năm gần đây, các dòng quả cầu CIP xoay liên tục được cải tiến với thiết kế ổ bi kép hoặc ổ bi hai hàng giúp vận hành ổn định và tăng khả năng tự bôi trơn. Áp suất làm việc phổ biến từ 1 – 3 bar, đường kính làm sạch có thể đạt tới 3.5 – 4 mét. Ngoài ra, sản phẩm còn đa dạng phương thức kết nối như nối ren, clamp vi sinh và hàn nhằm đáp ứng nhu cầu sử dụng trong nhiều hệ thống bồn chứa khác nhau.

Các tính năng cơ bản quả cầu CIP xoay inox vi sinh

Quả cầu CIP là bộ phận quan trọng trong hệ thống làm sạch CIP, được sử dụng để vi sinh bên trong bồn chứa, thiết bị dược phẩm và các hệ thống công nghiệp khác. Theo tiêu chuẩn ASME BPE, quả cầu CIP được chia thành thiết bị phun tĩnh và thiết bị phun động. Trong đó, thiết bị phun động tiếp tục được phân thành loại quay một trục và quay nhiều trục.

Dựa vào áp suất làm việc và cấu tạo, quả cầu CIP bao gồm các loại như quả cầu CIP cố định, quả cầu CIP xoay, quả cầu CIP dạng sừng và quả cầu CIP phun tiếp tuyến.

Quả cầu CIP cố định hoạt động bằng cách phun dung dịch làm sạch vào các vị trí cố định trên thành bồn thông qua các lỗ phun được bố trí đều. Trong khi đó, quả cầu CIP xoay sử dụng lực phản ứng của dòng chất lỏng để tạo chuyển động quay cho đầu phun, hình thành tia phun dạng quạt hoặc xoáy giúp làm sạch toàn diện 360° không góc chết.

Áp suất làm việc phổ biến của quả cầu CIP từ 1 – 3 bar, một số model có thể hoạt động tới 10 bar và nhiệt độ làm việc tối đa khoảng 95°C. Đường kính làm sạch phụ thuộc vào từng model, phổ biến từ 3.5 – 4 mét. Các kiểu kết nối thường dùng gồm nối ren, clamp vi sinh, hàn và kết nối chốt.

Quả cầu CIP thường được chế tạo từ inox AISI 304 hoặc inox AISI 316L. Bề mặt trong và ngoài được đánh bóng nhằm đáp ứng yêu cầu vi sinh trong ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm. Độ nhám bề mặt thường đạt Ra ≤ 0.8μm đối với bề mặt ngoài và Ra ≤ 0.4 – 0.8μm đối với bề mặt trong.

Các dòng quả cầu CIP xoay hiện đại thường sử dụng thiết kế ổ bi kép hoặc ổ bi hai hàng nhằm tăng khả năng tự bôi trơn, tự làm sạch và vận hành ổn định. Thiết bị có thể lắp đặt ở nhiều vị trí khác nhau và sử dụng nhiều dạng đầu phun như tia cột, tia quạt hoặc tia xoáy để phù hợp với từng điều kiện làm sạch khác nhau.

Các bộ phận tiếp xúc trực tiếp với dung dịch làm sạch được sản xuất từ vật liệu chống ăn mòn, không gây ô nhiễm môi trường và đáp ứng các tiêu chuẩn vi sinh như DIN, SMS, ISO, IDF, 3A và ASME BPE.

Ứng dụng quả cầu CIP xoay inox vi sinh

Quả cầu CIP là thiết bị quan trọng trong hệ thống CIP (Cleaning In Place), được sử dụng để làm sạch tại chỗ cho các bồn chứa, bể phản ứng, thùng chứa và nhiều thiết bị công nghiệp khác. Quá trình làm sạch thường bao gồm ba giai đoạn chính: tráng sơ bộ, làm sạch chính và tráng lại.

Quả cầu CIP được sử dụng rộng rãi trong các ngành yêu cầu tiêu chuẩn vi sinh cao như hóa chất, dầu khí, điện lực, dược phẩm, thực phẩm, đồ uống, sữa, mỹ phẩm và sản xuất bia.

Khi lựa chọn quả cầu CIP, cần xem xét nhiều yếu tố như vật liệu chế tạo, độ hoàn thiện bề mặt, kiểu kết nối, tỷ lệ chiều cao – đường kính bồn, góc phun bao phủ, mức độ bám bẩn của cặn và chi phí vận hành thực tế.

Trong các hệ thống nước dược phẩm như bồn chứa nước tinh khiết hoặc bồn chứa nước pha tiêm, quả cầu CIP xoay thường được sử dụng để hạn chế nguy cơ phát triển vi sinh vật và nâng cao hiệu quả làm sạch.

Quả cầu CIP hiện nay được chia thành các loại chính như quả cầu CIP cố định, quả cầu CIP xoay và quả cầu CIP phun tiếp tuyến. Trong đó:

Quả cầu CIP cố định phù hợp với các hệ thống có yêu cầu làm sạch cơ bản nhưng tiêu hao nhiều nước và dễ tắc lỗ phun.

Quả cầu CIP xoay có khả năng làm sạch hiệu quả, tiết kiệm nước và phù hợp với đa số hệ thống vi sinh hiện đại.

Quả cầu CIP phun tiếp tuyến tạo lực tác động mạnh, tiết kiệm hóa chất và thường được sử dụng trong các hệ thống pha chế chất lỏng của ngành dược phẩm.

Việc thay thế quả cầu CIP cố định bằng quả cầu CIP xoay giúp giảm đáng kể chi phí làm sạch, tiết kiệm nước, rút ngắn thời gian vệ sinh và nâng cao hiệu quả sản xuất cho hệ thống.

Vai trò của quả cầu CIP xoay

Quả cầu CIP, đặc biệt là quả cầu CIP xoay, là thiết bị quan trọng trong hệ thống làm sạch tại chỗ CIP. Việc ứng dụng thiết bị này giúp tiết kiệm chi phí làm sạch, rút ngắn thời gian vệ sinh và nâng cao hiệu quả sản xuất cho hệ thống công nghiệp.

Quả cầu CIP xoay hoạt động bằng chuyển động quay kết hợp tia phun áp lực mạnh, giúp loại bỏ cặn bẩn trên thành bồn hiệu quả hơn và tạo khả năng làm sạch 360° không góc chết, đặc biệt hiệu quả đối với khu vực phía trên bồn và các vị trí khó làm sạch.

So với quả cầu CIP cố định truyền thống, quả cầu CIP xoay có khả năng tiết kiệm nước và hóa chất tốt hơn ngay cả khi hoạt động ở áp suất thấp. Đồng thời, thời gian làm sạch cũng được rút ngắn đáng kể, giúp tối ưu chi phí vận hành cho doanh nghiệp.

Trong thực tế sử dụng, việc thay thế quả cầu CIP cố định bằng quả cầu CIP xoay có thể giúp giảm mạnh chi phí làm sạch và tăng hiệu suất hoạt động của hệ thống CIP.

Quả cầu CIP cũng đóng vai trò quan trọng trong việc nâng cao tiêu chuẩn vi sinh cho các ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm. Thông qua quá trình thiết kế, lựa chọn và kiểm tra như thử nghiệm riboflavin, hệ thống CIP giúp đảm bảo hiệu quả làm sạch và nâng cao độ an toàn trong sản xuất công nghiệp.

Nghiên cứu liên quan quả cầu CIP xoay inox vi sinh

Trong quá trình xác nhận hệ thống CIP, thử nghiệm làm sạch bằng riboflavin thường được sử dụng để đánh giá hiệu quả bao phủ và khả năng làm sạch của các quả cầu CIP. Phương pháp thực hiện là pha dung dịch riboflavin với nước khử ion theo nồng độ từ 0,08 đến 0,22 g/L, sau đó phun đều lên bề mặt bên trong thiết bị sản xuất bằng bình xịt, tập trung tại các vị trí khó làm sạch như cánh khuấy, đỉnh bồn chứa và các khu vực kiểm tra trực quan.

Dung dịch huỳnh quang được kiểm tra bằng đèn cực tím 365nm để đánh giá độ bao phủ. Sau khi để khô tự nhiên hoặc giữ ở nhiệt độ phòng khoảng 24 giờ, hệ thống sẽ được làm sạch bằng nước tinh khiết theo các thông số vận hành của hệ thống CIP. Sau quá trình làm sạch, thiết bị tiếp tục được kiểm tra bằng đèn UV để xác định lượng riboflavin còn sót lại bên trong thiết bị.

Hình dạng vòi phun của quả cầu CIP thường được chia thành ba loại chính gồm vòi phun hình trụ, vòi phun dạng tia và vòi phun hình quạt.

Vòi phun hình trụ tạo tia nước dạng cột với lực tác động mạnh nhất nhưng phạm vi bao phủ nhỏ.

Vòi phun dạng tia có nhiều lỗ phun nhỏ, phạm vi bao phủ rộng nhưng lực tác động thấp hơn.

Vòi phun hình quạt tạo tia phun dạng quạt với khả năng bao phủ và lực tác động ở mức cân bằng.

Ngoài các dòng inox truyền thống, hiện nay còn có quả cầu CIP phi kim loại sử dụng vật liệu PEEK (Polyetheretherketone). Đây là loại nhựa kỹ thuật cao cấp có khả năng chịu nhiệt độ cao, chống ăn mòn hóa học, tự bôi trơn tốt, chống bức xạ và có độ bền cơ học cao, phù hợp với nhiều hệ thống vi sinh hiện đại.

Van Công Nghiệp Đỉnh Vạn Thành chuyên cung cấp quả cầu CIP xoay inox vi sinh, phụ kiện vi sinh inox 304 – 316L và các thiết bị đường ống công nghiệp chất lượng cao, đáp ứng tiêu chuẩn thực phẩm, dược phẩm và hệ thống CIP hiện đại.
