Rắc co inox

Rắc co inox, còn được gọi là khớp nối xoay hoặc khớp nối tháo lắp nhanh, là một loại phụ kiện đường ống thông dụng cho phép lắp đặt và tháo rời dễ dàng. Sản phẩm chủ yếu bao gồm ba bộ phận: đai ốc, đầu nối và thân nối. Rắc co inox được sản xuất với cả loại đường kính bằng nhau và đường kính giảm để đáp ứng nhiều yêu cầu kết nối khác nhau trong hệ thống đường ống.

Thông số kỹ thuật rắc co inox

• Tên sản phẩm: Rắc co inox (Union Stainless Steel)
• Loại sản phẩm: Rắc co ren, rắc co hàn, rắc co hàn lồng
• Vật liệu: Inox 201, Inox 304, Inox 304L, Inox 316, Inox 316L
• Kích thước: DN8 – DN100 (1/4″ – 4″)
• Kiểu kết nối: Ren trong, ren ngoài, hàn đối đầu, hàn lồng (Socket Weld)
• Tiêu chuẩn ren: BSPT, BSPP, NPT
• Tiêu chuẩn sản xuất: ASME B16.11, MSS SP-83, DIN, JIS
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Cấp áp lực hàn lồng: 3000LB, 6000LB, 9000LB
• Nhiệt độ làm việc: -20°C đến 220°C (tùy vật liệu và môi trường)
• Kiểu rắc co: Rắc co thẳng, rắc co giảm, rắc co ren, rắc co hàn
• Gioăng làm kín: PTFE (Teflon), EPDM, NBR hoặc kim loại
• Bề mặt: Inox nguyên bản, đánh bóng hoặc xử lý Pickling
• Môi trường sử dụng: Nước sạch, nước nóng, hơi nóng, khí nén, dầu, hóa chất, thực phẩm, dược phẩm
• Xuất xứ: Việt Nam, Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu Âu
• Ứng dụng: Hệ thống cấp thoát nước, HVAC, khí nén, hơi nóng, thực phẩm, dược phẩm, hóa chất, xử lý nước và đường ống công nghiệp.

Giới thiệu rắc co inox

Rắc co inox chủ yếu bao gồm ba bộ phận chính: đai ốc, đầu nối và thân nối. Đây là loại phụ kiện đường ống được gia công từ thép không gỉ bằng phương pháp rèn hoặc gia công cơ khí chính xác.

Các phương pháp kết nối phổ biến bao gồm kết nối hàn lồng và kết nối ren. Đối với kiểu hàn lồng, đầu ống được đưa vào phần lồng của phụ kiện và tiến hành hàn cố định, tạo nên mối nối chắc chắn và có độ kín cao. Đối với kiểu ren, đầu ống được vặn trực tiếp vào phần ren của phụ kiện để tạo liên kết cơ khí, giúp việc tháo lắp và bảo trì trở nên thuận tiện hơn.

Các tiêu chuẩn sản xuất phổ biến của rắc co inox bao gồm ASME B16.11, MSS SP-83 và các tiêu chuẩn công nghiệp liên quan.

Phân loại rắc co inox

Rắc co inox được chia thành hai loại chính gồm rắc co đồng tâm (đường kính bằng nhau) và rắc co giảm (đường kính khác nhau).

Đối với dòng rắc co hàn lồng, sản phẩm bao gồm phần lồng kết nối ở hai đầu và thân nối ở giữa. Thiết kế này giúp việc lắp đặt trở nên đơn giản, đảm bảo độ kín cao và tăng độ ổn định cho hệ thống đường ống.

So với các phương pháp kết nối truyền thống, rắc co inox có thiết kế hợp lý, dễ thao tác và mang lại hiệu quả sử dụng cao, đồng thời giúp việc tháo lắp bảo trì được thực hiện nhanh chóng hơn.

Ứng dụng rắc co inox

Rắc co inox được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp và dân dụng. Sản phẩm phù hợp với các hệ thống cấp nước, xử lý nước, khí nén, hơi nóng, thực phẩm, dược phẩm, hóa chất và nhiều ứng dụng khác.

Nhờ thiết kế tháo lắp nhanh, rắc co inox thường được lắp đặt tại các vị trí cần bảo trì định kỳ như máy bơm, đồng hồ đo lưu lượng, đồng hồ nước, van công nghiệp và các thiết bị đường ống khác.

Với khả năng chống ăn mòn cao, độ bền tốt và tuổi thọ dài, rắc co inox là lựa chọn phổ biến trong các môi trường làm việc khắc nghiệt hoặc yêu cầu vệ sinh cao.

Các thông số chính

Đường kính danh nghĩa			Đường kính ngoài			Độ dày thành			Đường kính ổ cắm		Lỗ thoát dòng		Độ sâu ổ cắm		Chiều dài lắp ráp danh nghĩa
Nominal Diameter			Dmin			Cmin			d1		d2		min		L
A	B(trong)	Hàn ổ cắm		Kết nối ren	Hàn ổ cắm		Kết nối ren	Hàn ổ cắm		Hàn ổ cắm, có ren		Hàn ổ cắm		Hàn ổ cắm, có ren
		Socket		Threaded	Socket		Threaded	Socket		Socket & Threaded		Socket		Socket & Threaded
6	1/8	21,8		14,7	3.2		2,5	10,65		6,43		10		41,4
8	1/4	21,8		19.0	3.3		3.1	14.10		9,45		10		41,4
10	3/8	25,9		22,9	3,5		3.2	17,55		13,51		10		46.0
15	1/2	31.2		27,7	4.1		3.8	21,70		17.07		10		49,0
20	3/4	37.1		33,5	4.3		4.0	27.05		21,39		13		56,9
25	1	45,5		41,4	5.0		4.6	33,80		27,74		13		62.0
32	11/4	54,9		50,5	5.3		4.9	42,55		35,36		13		71.1
40	11/2	61,5		57.2	5.6		5.1	48,65		41,20		13		76,5
50	2	75,2		70.1	6.1		5.6	61,10		52,12		16		86.1
65	21/2	91,7		85,3	7.7		7.1	73,80		64,31		16		102,4
80	3	109,2		102,4	8.4		7.7	89,80		77,27		16		109.0

Liên kết ren

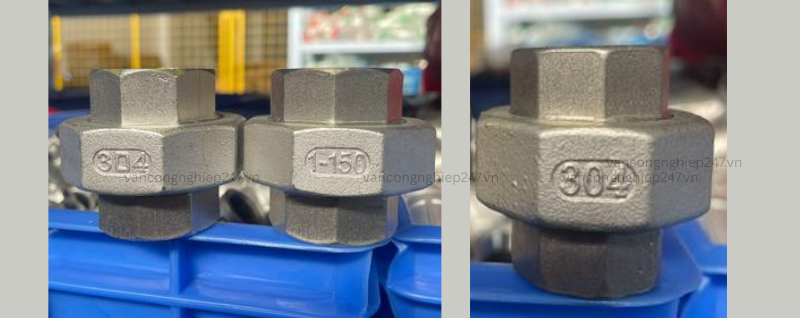

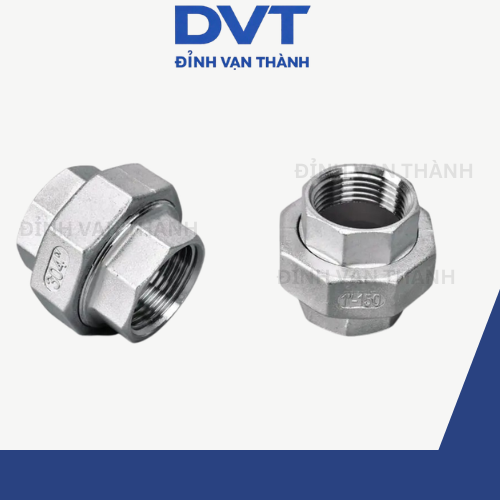

Rắc co ren inox là một trong những loại phụ kiện đường ống được sử dụng phổ biến trong công nghiệp và dân dụng. Kiểu kết nối ren giúp đơn giản hóa quá trình lắp đặt đường ống, đồng thời tạo điều kiện thuận lợi cho việc tháo lắp, sửa chữa hoặc thay thế thiết bị khi cần thiết.

Trong các hệ thống công nghiệp, rắc co ren thường được chế tạo từ inox 304, inox 316, thép carbon hoặc đồng thau. Trong khi đó, các hệ thống dân dụng có thể sử dụng thêm các vật liệu như PVC, PE hoặc các loại nhựa kỹ thuật khác.

Nếu đường ống nước bị hư hỏng hoặc cần thay thế một đoạn cục bộ mà không thể thực hiện hàn trực tiếp, rắc co ren là giải pháp hiệu quả giúp kết nối nhanh chóng và đảm bảo độ kín của hệ thống.

Đối với những vị trí khó thi công hoặc không thuận tiện cho việc hàn, rắc co inox cũng giúp đơn giản hóa đáng kể quá trình lắp đặt và bảo trì.

Đặc trưng rắc co inox

Rắc co inox có độ bền cơ học cao, khả năng chịu áp lực tốt và tuổi thọ sử dụng lâu dài.

Việc kết nối thuận tiện, nhanh chóng và dễ dàng tháo lắp khi cần bảo trì hoặc thay thế.

Quá trình kiểm tra và giám sát mối nối đơn giản, trực quan.

Có thể gia công sẵn tại nhà máy và lắp đặt nhanh tại công trường, giúp tiết kiệm thời gian thi công.

Không yêu cầu các điều kiện thi công phức tạp, hạn chế phát sinh nhiệt và ô nhiễm trong quá trình lắp đặt.

Phù hợp với nhiều điều kiện không gian khác nhau, kể cả các vị trí lắp đặt chật hẹp.

Có thể kết nối với nhiều loại vật liệu đường ống và thiết bị khác nhau tùy theo yêu cầu sử dụng.

Các chỉ số kỹ thuật

Kích thước: 3/8″ × 1/2″ đến 4″ × 2″

Kiểu kết nối: Ren ngoài BSP × Ren trong BSP

Vật liệu: Inox 201, Inox 304, Inox 316, Inox 316L

Áp lực làm việc: PN16, PN25, PN40

Nhiệt độ làm việc: -20°C đến 220°C

Tiêu chuẩn ren: BSP, NPT

Tiêu chuẩn sản xuất: ASME B16.11, MSS SP-83

Ưu điểm rắc co inox

Độ bền cao, khả năng chịu áp lực và chống ăn mòn vượt trội.

Hiệu suất làm việc ổn định, ít chịu ảnh hưởng bởi điều kiện môi trường.

Tốc độ lắp đặt nhanh, giảm thời gian thi công và chi phí nhân công.

Phạm vi ứng dụng rộng, phù hợp với nhiều loại hệ thống đường ống khác nhau.

Dễ quản lý, dễ kiểm tra và thuận tiện trong quá trình bảo trì.

Mang lại hiệu quả kinh tế cao nhờ tuổi thọ dài và chi phí bảo dưỡng thấp.

Giảm cường độ lao động trong quá trình lắp đặt và thay thế thiết bị.
