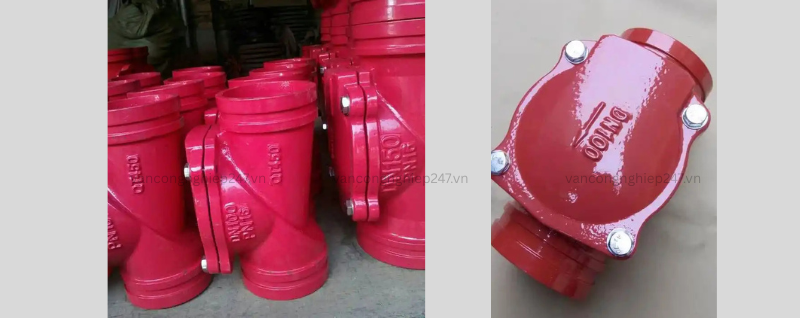

Van 1 chiều có rãnh

Van 1 chiều có rãnh là một loại van sử dụng kết nối kẹp có rãnh. Nó chủ yếu được sử dụng để ngăn chặn dòng chảy ngược của môi chất trong hệ thống đường ống và đảm bảo dòng chảy chất lỏng một chiều. Nó sử dụng cấu trúc gắn trên, giúp cải thiện độ tin cậy trong điều kiện áp suất cao và đường kính lớn bằng cách giảm số lượng bu lông kết nối thân van và có thể khắc phục ảnh hưởng của trọng lượng riêng của hệ thống lên hoạt động của van. Phạm vi đường kính danh nghĩa của nó là DN50～DN600, áp suất danh nghĩa là PN10～PN16 (1,0-1,6MPa) và phạm vi nhiệt độ áp dụng là -29℃-300℃. Van này được thiết kế và sản xuất bằng cách nhập khẩu các sản phẩm tương tự từ Hoa Kỳ và Đức.

Các vật liệu chính bao gồm gang, gang dẻo, thép cacbon và thép không gỉ, còn vật liệu làm kín bao gồm cao su NBR, cao su flo, v.v. Các loại phổ biến bao gồm van 1 chiều có rãnh im lặng (H81X) và van 1 chiều có rãnh cánh cao su (H84X), v.v. Về mặt cấu trúc, nó có đặc điểm là lắp đặt nhanh chóng, cách ly rung động và âm thanh, cũng như bù độ lệch trục. Một số mẫu áp dụng thiết kế kênh được tối ưu hóa để giảm sức cản dòng chảy. Một số mẫu áp dụng thiết kế lò xo căng trước, cho phép đĩa van đóng nhanh khi bơm nước dừng để ngăn ngừa hiện tượng búa nước và loại bỏ tiếng ồn. Trong quá trình lắp đặt, hãy đảm bảo rằng mũi tên trên thân van thẳng hàng với hướng dòng chảy của môi chất và tránh sử dụng nó trong các hệ thống áp suất cao, môi chất nhiệt độ cao, môi chất chứa nhiều hạt cứng và môi chất có độ nhớt cao. Xu hướng phát triển của ngành tập trung vào việc cải thiện các vật liệu hiệu suất cao, tích hợp công nghệ cảm biến thông minh và phát triển các chức năng điều khiển từ xa IoT.

Thông số kỹ thuật van 1 chiều có rãnh

• DN: DN50 – DN600 (tối đa DN800)
• PN: PN10 – PN16 (tới PN25 tùy loại)
• Áp suất thử: 1,5 – 3,75 MPa (tùy cấp PN)
• Nhiệt độ làm việc: -29°C đến 300°C
• Môi chất: Nước, hơi, dầu, khí nén
• Vật liệu: Gang, gang dẻo, thép carbon, inox
• Gioăng làm kín: NBR, EPDM, FKM, PTFE
• Kiểu kết nối: Kẹp rãnh (grooved)
• Kiểu cấu trúc: Xoay, đĩa, đóng chậm, im lặng

Định nghĩa và Tổng quan van 1 chiều có rãnh

Van 1 chiều có rãnh (còn được gọi là van một chiều cánh cao su có rãnh hoặc van một chiều có rãnh) là một loại van kiểm tra cánh cao su sử dụng kết nối kẹp có rãnh. Chức năng cốt lõi của nó là ngăn chặn dòng chảy ngược của môi chất trong hệ thống đường ống và đảm bảo dòng chảy một chiều của chất lỏng. Nó kết hợp những ưu điểm về hiệu suất của van kiểm tra cánh cao su với sự dễ dàng lắp đặt của kết nối có rãnh. Van 1 chiều có rãnh là một loại van kết nối được thiết kế và sản xuất dựa trên các sản phẩm tương tự của nước ngoài. Các tính năng của nó bao gồm lắp đặt tương đối thuận tiện, lực cản dòng chảy thấp và chức năng chống chảy ngược. Một số mẫu tích hợp thiết kế giảm tiếng ồn hoặc đóng chậm để giảm hiệu ứng búa nước. Nó mang lại một số tiện ích nhất định trong việc bảo trì đường ống và có khả năng cách ly rung động và âm thanh, bù đắp cho sự lệch hướng của đường ống và thích ứng với sự giãn nở và co lại do nhiệt.

Van 1 chiều có rãnh sử dụng cấu trúc gắn trên đỉnh, giúp giảm số lượng bu lông kết nối trên thân van trong điều kiện áp suất cao và đường kính lớn, đồng thời giúp khắc phục ảnh hưởng của trọng lượng riêng của hệ thống lên hoạt động bình thường của van.

Cấu tạo và nguyên lý hoạt động van 1 chiều có rãnh

Cấu trúc cơ bản của van 1 chiều có rãnh bao gồm thân van, lá van cao su, trục xoay/cần lắc, đế van, lò xo (tùy chọn) và hệ thống kết nối có rãnh. Thân van thường được làm bằng gang dẻo hoặc thép không gỉ. Lá van cao su được làm bằng cao su tự nhiên, NBR, EPDM hoặc cao su flo với tấm thép gia cường nhúng bên trong. Hệ thống kết nối có rãnh bao gồm các rãnh tiêu chuẩn, vòng đệm đặc biệt và kẹp có rãnh.

Van 1 chiều có rãnh thường sử dụng cấu trúc lắp đặt từ trên xuống, giúp giảm số lượng bu lông kết nối trên thân van trong điều kiện áp suất cao và đường kính lớn, tăng cường độ tin cậy của van và có thể khắc phục ảnh hưởng của trọng lượng riêng của hệ thống đối với hoạt động bình thường của van.

Nguyên tắc hoạt động cốt lõi của nó là khi dòng chảy thuận, áp suất chất lỏng vượt qua trọng lượng và lực đàn hồi của lá van cao su, khiến van mở hoặc xoay, tạo thành đường dẫn dòng chảy hoàn chỉnh; khi dòng chảy ngược, áp suất ngược, trọng lượng của lá van cao su và lực lò xo cùng nhau tác động làm cho lá van nhanh chóng ép sát đế van để đảm bảo độ kín, ngăn chặn hiệu quả hiện tượng dòng chảy ngược và giảm búa nước. Trong một số mẫu, lực căng trước của lò xo giúp đĩa van đóng nhanh khi bơm dừng, hạn chế va đập thủy lực và giảm tiếng ồn.

Phân loại và đặc điểm van 1 chiều có rãnh

Van 1 chiều có rãnh có thể được phân loại thành loại xoay, loại đĩa kép, loại đóng chậm và loại im lặng theo hình thức cấu trúc của chúng; và thành loại kết nối rãnh thuần túy, loại chuyển đổi rãnh–mặt bích và loại chuyển đổi rãnh–ren theo phương pháp kết nối.

Các tính năng cốt lõi của nó bao gồm lắp đặt nhanh chóng, dễ dàng, an toàn và đáng tin cậy; không có hạn chế về vị trí lắp đặt; bảo trì thuận tiện cho đường ống và van; chức năng cách ly rung động và âm thanh; và khả năng khắc phục sai lệch do lệch trục đường ống trong một phạm vi góc nhất định, đồng thời giải quyết vấn đề giãn nở co ngót do chênh lệch nhiệt độ. So với kết nối mặt bích truyền thống, van 1 chiều có rãnh có ưu điểm về hiệu quả lắp đặt, khả năng làm kín, giảm hiện tượng búa nước, thuận tiện bảo trì, cách ly rung động – tiếng ồn và tiết kiệm chi phí.

Khi áp suất đầu vào lớn hơn áp suất đầu ra và lực lò xo, van sẽ mở; khi bơm dừng, đĩa van sẽ đóng nhanh dưới lực lò xo để ngăn ngừa búa nước. Các đặc điểm cấu trúc bao gồm thiết kế kênh hình cung giúp giảm lực cản dòng chảy, hành trình đĩa van rất ngắn giúp giảm va đập và tiếng ồn khi đóng, đồng thời hỗ trợ lắp đặt với mọi góc độ.

Van 1 chiều có rãnh sử dụng cấu trúc lắp đặt từ trên xuống, giúp giảm số lượng bu lông kết nối trên thân van trong điều kiện áp suất cao và đường kính lớn, tăng độ tin cậy của van và giảm ảnh hưởng của trọng lượng hệ thống đến hoạt động bình thường của van.

Các thông số chính van 1 chiều có rãnh

Đường kính danh nghĩa của van 1 chiều có rãnh: DN50mm～DN600mm (một số được mở rộng đến DN800mm)

Áp suất danh nghĩa: PN10～PN16 (1,0MPa～1,6MPa), một số mẫu có thể đạt tới PN25 (2,5MPa)

Áp suất thử nghiệm: Áp suất thử nghiệm độ bền vỏ là 1,5 MPa (PN10), 2,4 MPa (PN16) và 3,75 MPa (PN25); áp suất thử nghiệm hiệu suất làm kín là 1,1 MPa, 1,76 MPa và 2,75 MPa

Môi trường áp dụng: nước, hơi nước, dầu, không khí, v.v.

Nhiệt độ hoạt động: thay đổi tùy thuộc vào thân van và vật liệu làm kín. Thân van phù hợp từ -29°C đến 300°C. Giới hạn nhiệt độ vật liệu làm kín: cao su ≤60℃, cao su nitrile ≤80℃, cao su EPDM ≤80℃, cao su flo ≤250℃, PTFE ≤200℃, đồng ≤200℃, thép không gỉ ≤200℃

Vật liệu cấu thành chính: thân van HT200, QT450, WCB, 1Cr18Ni9Ti; đĩa van gang dẻo, thép carbon, thép không gỉ; trục van thép không gỉ crom; vật liệu làm kín NBR, EPDM, cao su flo, PTFE, đồng, thép không gỉ

Hình dạng và kích thước kết nối: DN50 đến DN600 với các thông số tiêu chuẩn như D, A1, B1, C và L

Ứng dụng và Lựa chọn van 1 chiều có rãnh

Van 1 chiều có rãnh được sử dụng rộng rãi trong cấp thoát nước đô thị, nhà máy xử lý nước thải, hệ thống phòng cháy chữa cháy tòa nhà, nước tuần hoàn điều hòa không khí, hệ thống cấp nước dân cư cao tầng, nước tuần hoàn công nghiệp, bảo vệ đầu ra bơm, hóa chất than, hóa dầu, cao su, sản xuất giấy, dược phẩm và các dự án đường ống khác.

Nó thường không thích hợp cho các hệ thống áp suất cao, môi chất nhiệt độ cao, môi chất chứa nhiều hạt cứng và môi chất có độ nhớt cao.

Việc lựa chọn cần xem xét môi chất, áp suất, điều kiện làm việc, chức năng vận hành, đường kính và vật liệu. EPDM dùng cho nước sạch, NBR/EPDM cho nước thải, PTFE hoặc kim loại cho dầu và hơi nước. PN10 hoặc PN16 theo áp suất hệ thống. Hệ thống dễ búa nước nên chọn loại đóng chậm hoặc giảm âm.

Theo đường kính: nhỏ dùng ren–rãnh, trung bình dùng rãnh thuần túy, lớn dùng mặt bích–rãnh hoặc giá đỡ. Vật liệu chọn theo mức ăn mòn như gang dẻo, thép carbon hoặc thép không gỉ

Lắp đặt và bảo trì van 1 chiều có rãnh

Trong quá trình lắp đặt, mũi tên trên thân van phải trùng hướng dòng chảy. Đường ống cần cắt phẳng, vòng đệm lắp đúng kỹ thuật, kẹp siết chéo đều lực. Van lớn cần giá đỡ. Van im lặng thường lắp ở đầu ra bơm.

Bảo trì cần kiểm tra định kỳ lá van cao su, vòng đệm và kẹp, thay thế các chi tiết hao mòn để đảm bảo chống dòng ngược, giảm búa nước và giảm tiếng ồn.

Van 1 chiều có rãnh là loại van kết nối kẹp dùng để ngăn dòng chảy ngược và đảm bảo dòng chảy một chiều trong hệ thống đường ống. Van có thiết kế lắp đặt nhanh, giảm rung ồn, phù hợp cấp thoát nước, PCCC và hệ thống công nghiệp với dải DN50–DN600, áp suất PN10–PN16. Một số dòng van tương tự trong hệ thống van công nghiệp có thể xem thêm tại. Van 1 chiều
