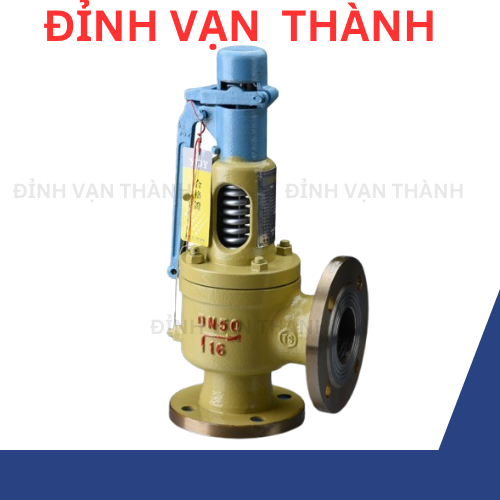

Van an toàn A48Y-16C
Van an toàn A48Y-16C là dòng van an toàn lò xo nâng toàn phần, được sử dụng để bảo vệ hệ thống đường ống, nồi hơi, bình chịu áp và các thiết bị áp lực khỏi tình trạng quá áp. Van phù hợp với môi chất như hơi nước, không khí và khí nén, tự động mở khi áp suất vượt quá giá trị cài đặt và tự động đóng lại khi áp suất trở về mức an toàn, giúp đảm bảo vận hành ổn định cho hệ thống.
Van được thiết kế theo kiểu nâng toàn phần bằng lò xo, có kết cấu chắc chắn, độ kín cao, áp suất mở chính xác và lưu lượng xả lớn. Thân van thường được chế tạo từ thép đúc WCB, trục và đế van bằng thép không gỉ 2Cr13, lò xo hợp kim 50CrVA có độ bền cao. Dòng A48Y-16C làm việc với áp suất danh nghĩa PN16 (1.6 MPa), nhiệt độ tối đa 425°C, kích thước từ DN20–DN400, kết nối mặt bích theo tiêu chuẩn JB/T, phù hợp cho hệ thống hơi, khí và các ứng dụng công nghiệp áp suất trung bình đến cao.
Thông số kỹ thuật van an toàn A48Y-16C
- Kiểu van: Van an toàn A48Y-16C lò xo nâng toàn phần
- Kích thước: DN20 – DN400
- Áp suất làm việc: PN16, PN25, PN40, PN64, PN100 (1.6 – 10.0 MPa)
- Nhiệt độ làm việc: ≤350°C; phiên bản A48Y-16C chịu đến 425°C, A48Y-V chịu đến 550°C
- Môi chất: Hơi nước, khí nén, không khí và các lưu chất không ăn mòn
- Kiểu kết nối: Mặt bích tiêu chuẩn JB/T 94
- Vật liệu thân van: Thép đúc WCB
- Vật liệu đĩa/đế van: Thép không gỉ 2Cr13, bề mặt hàn phủ hợp kim Stellite
- Cơ cấu vận hành: Lò xo nâng toàn phần, có cần giật kiểm tra
- Ứng dụng: Nồi hơi, bình áp lực, hệ thống hơi nước, thiết bị giảm áp và đường ống công nghiệp.
Các thành phần và vật liệu
|
No.
|
Tên bộ phận
|
Vật liệu A48Y-C A44Y-C
|
Vật liệu A44Y-P
|
Vật liệu A44Y-R
|
|
1
|
Thân van
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8M
|
|
2
|
Đế van
|
2Cr13
|
1Cr18Ni9Ti
|
316
|
|
3
|
Vòng điều chỉnh
|
ZG2Cr13
|
ZG1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
4
|
Sự phục hồi
|
ZG2Cr13
|
ZG1Cr18Ni9Ti
|
316
|
|
5
|
Đĩa van
|
2Cr13
|
1Cr18Ni9Ti
|
316
|
|
6
|
Ống dẫn hướng
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
7
|
Nắp van
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
|
8
|
Mùa xuân
|
50CrVA
|
Nhựa fluorocarbon phủ 50CrVA
|
Nhựa fluorocarbon phủ 50CrVA
|
|
9
|
Thân van
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
10
|
Cờ lê
|
ZG200-400
|
ZG200-400
|
ZG200-400
|
|
11
|
Ốc điều chỉnh
|
45
|
2Cr13
|
2Cr13
|
|
12
|
Tấm chắn bảo vệ
|
ZG200-400
|
ZG200-400
|
316
|
|
–
|
Vật liệu bề mặt bịt kín
|
Hàn phủ lớp hợp kim cacbua xi măng gốc coban
|
||
Kích thước kết nối bên ngoài
|
Model
|
Đường kính danh nghĩa
|
LÀM
|
D
|
K
|
g
|
g1
|
b
|
f
|
f1
|
Z-?d
|
DN
|
D1
|
K1
|
g3
|
g2
|
b1
|
f
|
f1
|
Z1-?d1
|
L
|
L1
|
≈H
|
|
A48Y-16C
|
20
|
15
|
105
|
75
|
–
|
55
|
16
|
2
|
–
|
4-14
|
25
|
115
|
85
|
–
|
65
|
16
|
2
|
–
|
4-14
|
110
|
95
|
411
|
|
25
|
16
|
115
|
85
|
–
|
65
|
16
|
2
|
–
|
4-14
|
32
|
140
|
100
|
–
|
78
|
18
|
2
|
–
|
4-18
|
110
|
95
|
411
|
–
|
|
32
|
20
|
140
|
100
|
–
|
78
|
18
|
2
|
–
|
4-18
|
40
|
150
|
110
|
–
|
85
|
18
|
3
|
–
|
4-18
|
115
|
100
|
411
|
–
|
|
40
|
25
|
150
|
110
|
–
|
85
|
18
|
3
|
–
|
4-18
|
50
|
165
|
125
|
–
|
100
|
20
|
3
|
–
|
4-18
|
120
|
110
|
472
|
–
|
|
50
|
32
|
165
|
125
|
–
|
100
|
20
|
3
|
–
|
4-18
|
65
|
185
|
145
|
–
|
120
|
20
|
3
|
–
|
4-18
|
135
|
120
|
532
|
–
|
|
65
|
40
|
185
|
145
|
–
|
120
|
20
|
3
|
–
|
4-18
|
80
|
200
|
160
|
–
|
135
|
20
|
3
|
–
|
8-18
|
160
|
140
|
556
|
–
|
|
80
|
50
|
200
|
160
|
–
|
135
|
20
|
3
|
–
|
8-18
|
100
|
220
|
180
|
–
|
155
|
22
|
3
|
–
|
8-18
|
170
|
135
|
561
|
–
|
|
100
|
65
|
220
|
180
|
–
|
155
|
20
|
3
|
–
|
8-18
|
125
|
250
|
210
|
–
|
185
|
22
|
3
|
–
|
8-18
|
195
|
175
|
667
|
–
|
|
125
|
80
|
250
|
210
|
–
|
185
|
22
|
3
|
–
|
8-18
|
150
|
285
|
240
|
–
|
210
|
24
|
3
|
–
|
8-23
|
210
|
190
|
857
|
–
|
|
150
|
100
|
285
|
240
|
–
|
210
|
24
|
3
|
–
|
8-23
|
175
|
310
|
270
|
–
|
240
|
26
|
3
|
–
|
8-23
|
255
|
230
|
915
|
–
|
|
200
|
125
|
340
|
295
|
–
|
265
|
26
|
3
|
–
|
12-23
|
250
|
405
|
355
|
–
|
320
|
30
|
3
|
–
|
12-26
|
300
|
260
|
1073
|
–
|
|
250
|
150
|
405
|
355
|
–
|
320
|
30
|
3
|
–
|
12-26
|
300
|
460
|
410
|
–
|
375
|
30
|
4
|
–
|
12-26
|
350
|
320
|
1307
|
–
|
|
300
|
220
|
460
|
410
|
–
|
375
|
30
|
4
|
–
|
12-26
|
400
|
580
|
525
|
–
|
485
|
36
|
4
|
–
|
–
|
–
|
–
|
–
|
–
|
Thành phần cấu trúc van an toàn A48Y-16C
Van an toàn A48Y-16C sử dụng cơ cấu lò xo nâng toàn phần, có đặc điểm cấu trúc đơn giản, hiệu suất làm kín cao, áp suất mở chính xác, lưu lượng xả lớn, chênh lệch áp suất đóng nhỏ và dễ dàng điều chỉnh. Thiết kế này giúp van phản ứng nhanh khi áp suất vượt ngưỡng cài đặt, bảo vệ hiệu quả nồi hơi, bình áp lực và hệ thống đường ống hơi nước.
Ghế van sử dụng thiết kế dạng vòi phun (Nozzle Type), giúp môi chất đạt tốc độ cao khi đi qua cửa xả, tăng hệ số lưu lượng và nâng cao khả năng xả áp. Bề mặt làm kín của ghế van được hàn phủ hợp kim cứng Stellite (Co-Cr-W) có khả năng chống mài mòn, chống ăn mòn và chịu nhiệt tốt. Đĩa van được thiết kế theo kết cấu nhiệt đàn hồi, tận dụng sự biến dạng đàn hồi dưới áp suất để tăng độ kín, hạn chế hiện tượng rò rỉ trước khi đạt áp suất cài đặt. Bề mặt làm kín của đĩa van được tôi cứng nhằm nâng cao độ bền và tuổi thọ sử dụng.
Đai ốc điều chỉnh được sử dụng để thay đổi lực nén của lò xo, giúp cài đặt chính xác áp suất mở của van. Vòng điều chỉnh áp suất ngược cho phép điều chỉnh chênh lệch áp suất đóng, giúp van hoạt động ổn định trong nhiều điều kiện vận hành khác nhau. Khi điều chỉnh vòng lên trên, áp suất đóng giảm; khi điều chỉnh xuống dưới, áp suất đóng tăng.
Các bộ phận chính của van bao gồm thân van (WCB), đế van (2Cr13), đĩa van (2Cr13), ống dẫn hướng (2Cr13), nắp van (ZG230-450), lò xo (50CrVA), cần giật thử van và đai ốc điều chỉnh. Toàn bộ bề mặt làm kín đều được phủ hợp kim cứng Stellite gốc Coban, giúp tăng khả năng chống mài mòn, chống ăn mòn và đảm bảo độ kín lâu dài trong môi trường hơi nước, khí nén và các lưu chất áp suất cao.
Nguyên lý hoạt động van an toàn A48Y-16C
Khi áp suất trong hệ thống vượt quá áp suất cài đặt, van an toàn A48Y-16C sẽ tự động mở để xả môi chất ra ngoài, giúp giảm áp suất về mức an toàn và bảo vệ thiết bị cũng như đường ống khỏi nguy cơ quá áp. Khi áp suất giảm xuống mức cho phép, van sẽ tự động đóng kín, đảm bảo hệ thống tiếp tục vận hành ổn định mà không cần tác động từ bên ngoài.
Ghế van kiểu vòi phun (Nozzle Type) giúp tăng lưu lượng xả, trong khi đĩa van nhiệt đàn hồi cải thiện khả năng làm kín và hạn chế rò rỉ khi áp suất tiến gần giá trị cài đặt. Áp suất mở của van được điều chỉnh bằng đai ốc nén lò xo, còn vòng điều chỉnh áp suất ngược giúp kiểm soát chênh lệch giữa áp suất mở và áp suất đóng, đảm bảo van hoạt động chính xác, ổn định và đáp ứng các yêu cầu bảo vệ áp suất trong hệ thống hơi nước, khí nén và bình áp lực.
Hướng dẫn lắp đặt van an toàn A48Y-16C
Van an toàn A48Y-16C phải được lắp theo phương thẳng đứng tại vị trí gần thiết bị hoặc đường ống cần bảo vệ. Đường kính đầu nối không được nhỏ hơn kích thước đầu vào của van để đảm bảo lưu lượng xả đạt yêu cầu.
Đường ống xả nên có đường kính bằng hoặc lớn hơn đầu ra của van, chiều dài ngắn và hạn chế tối đa các đoạn gấp khúc. Trọng lượng của đường ống xả phải được đỡ độc lập, không truyền tải trọng lên thân van. Mỗi van an toàn nên có đường ống xả riêng và đầu xả phải thông thoáng để tránh tạo áp suất ngược, đảm bảo van hoạt động ổn định và đạt đúng lưu lượng xả thiết kế.
Hướng dẫn đặt hàng van an toàn A48Y-16C
Khi lựa chọn van an toàn A48Y-16C, khách hàng nên cung cấp các thông tin gồm: model sản phẩm, kích thước DN, áp suất làm việc, áp suất cài đặt, môi chất sử dụng, nhiệt độ làm việc, vật liệu thân van, tiêu chuẩn kết nối và các yêu cầu kỹ thuật đặc biệt (nếu có). Đối với hệ thống có điều kiện vận hành phức tạp, nên cung cấp bản vẽ hoặc thông số đường ống để được tư vấn lựa chọn đúng model và thông số phù hợp.
Lĩnh vực ứng dụng van an toàn A48Y-16C
Van an toàn A48Y-16C được sử dụng để bảo vệ quá áp cho nồi hơi, bình chịu áp lực, hệ thống hơi nước, khí nén, thiết bị giảm áp, đường ống công nghiệp và bồn chứa áp lực. Sản phẩm được ứng dụng rộng rãi trong các ngành nhiệt điện, hóa chất, dầu khí, luyện kim, xi măng, thực phẩm, dược phẩm và các hệ thống công nghiệp sử dụng hơi nước hoặc khí nén. Các phiên bản A48Y-C phù hợp môi trường đến 425°C, trong khi A48Y-V được sử dụng cho hệ thống nhiệt độ cao đến 550°C.
