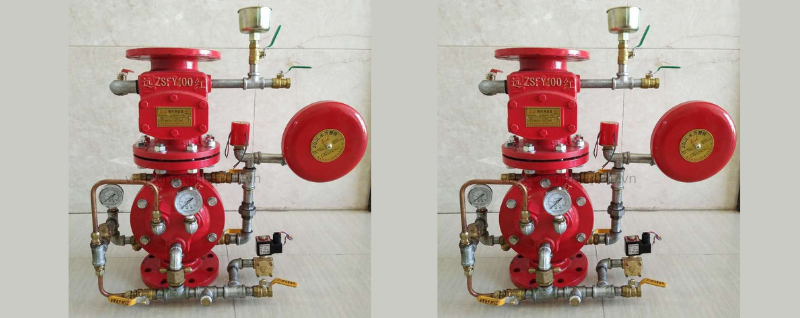

Van báo động (Alarm Valve)

Van báo động (Alarm Valve) là thiết bị điều khiển trung tâm trong hệ thống chữa cháy sprinkler tự động, có chức năng cấp nước chữa cháy, phát tín hiệu báo động và kích hoạt các thiết bị liên động khi xảy ra sự cố cháy. Van hoạt động tương tự một van điều khiển tự động tích hợp nhiều chức năng như mở nước chữa cháy, kích hoạt chuông nước, công tắc áp suất và khởi động bơm chữa cháy. Thiết bị được sử dụng rộng rãi trong các hệ thống chữa cháy bằng nước như hệ thống sprinkler ướt, hệ thống xả tràn (Deluge), hệ thống màn nước và hệ thống phun sương chữa cháy.

Van báo động hoạt động dựa trên sự thay đổi áp suất nước trong buồng điều khiển. Khi hệ thống phát hiện cháy và tín hiệu kích hoạt làm giảm áp suất điều khiển, van sẽ tự động mở để cấp nước đến khu vực cần chữa cháy. Theo cấu tạo, van có thể được chia thành loại màng ngăn và loại piston. Áp suất làm việc định mức thông dụng là 1.2 MPa, hỗ trợ nhiều phương thức kích hoạt như điều khiển điện, điều khiển bằng đường ống tín hiệu hoặc vận hành bằng tay, đáp ứng đa dạng yêu cầu của các hệ thống phòng cháy chữa cháy hiện đại.

Thông số kỹ thuật Van báo động (Alarm Valve)

• Model phổ biến: ZSFM50, ZSFM65, ZSFM80, ZSFM100, ZSFM125, ZSFM150, ZSFM200, ZSFM250
• Kích thước danh nghĩa: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
• Kích thước đầu nối: DN25 đến DN300 tùy model
• Áp suất làm việc định mức: 1.2 MPa
• Phạm vi áp suất làm việc: 0.14 – 1.2 MPa
• Áp suất thử kín: 2.4 MPa
• Áp suất thử bền: 4.8 MPa
• Nguồn điện van điện từ: DC24V / 1.5A
• Kiểu điều khiển: Điện, thủy lực, khí nén hoặc vận hành bằng tay
• Vật liệu thân van: Gang dẻo, gang đúc hoặc inox
• Vật liệu màng van: Cao su kỹ thuật chịu áp lực cao
• Kiểu kết nối: Mặt bích
• Nhiệt độ môi trường làm việc: 4℃ đến 70℃
• Tiêu chuẩn sản xuất: GB 5135.5-2018 hoặc tương đương
• Thiết bị đi kèm: Chuông nước thủy lực, công tắc áp suất, van điện từ, đồng hồ áp suất, van tín hiệu
• Ứng dụng: Hệ thống sprinkler, hệ thống xả tràn (Deluge), hệ thống màn nước và hệ thống phun sương chữa cháy.

Lưu ý

Đường kính thực tế tại vị trí vòng đệm van có thể nhỏ hơn đường kính danh nghĩa của thân van nhằm tối ưu khả năng đóng kín và hiệu quả vận hành của hệ thống chữa cháy.

Các tính năng cơ bản van báo động (Alarm Valve)

Van báo động (Alarm Valve) có nhiều dạng kết cấu khác nhau như loại màng ngăn, loại piston, loại cần đẩy và loại van bướm, trong đó van báo động màng ngăn là kiểu được sử dụng phổ biến nhất trong các hệ thống chữa cháy tự động. Khi xảy ra cháy, hệ thống báo cháy sẽ kích hoạt van điện từ làm giảm áp suất trong buồng điều khiển, khiến màng van dịch chuyển và mở đường cấp nước vào hệ thống chữa cháy. Van có thể được kích hoạt bằng tín hiệu điện, đường ống điều khiển thủy lực hoặc khí nén, đồng thời vẫn hỗ trợ vận hành bằng tay khi cần thiết.

Van báo động được tích hợp nhiều chức năng quan trọng như tự động kích hoạt theo tín hiệu báo cháy, vận hành thủ công từ phòng điều khiển trung tâm hoặc tại chỗ, khởi động bơm chữa cháy thông qua công tắc áp suất, kích hoạt chuông nước thủy lực và truyền tín hiệu trạng thái về trung tâm giám sát. Ngoài ra, van còn được trang bị cơ cấu chống đóng ngoài ý muốn trong quá trình chữa cháy nhằm đảm bảo nguồn nước luôn được duy trì ổn định khi hệ thống đang hoạt động.

Thân van thường được chế tạo từ gang, gang dẻo hoặc inox, kết nối mặt bích theo tiêu chuẩn PCCC. Áp suất làm việc định mức phổ biến là 1.2 MPa, áp suất thử kín 2.4 MPa, áp suất thử bền 4.8 MPa, với dải kích thước từ DN50 đến DN250. Cấu tạo màng ngăn kín giúp giảm số lượng chi tiết chuyển động, tăng độ tin cậy và hạn chế rò rỉ trong quá trình vận hành.

Van báo động được ứng dụng rộng rãi trong các hệ thống sprinkler, hệ thống xả tràn (Deluge), hệ thống màn nước và hệ thống phun sương chữa cháy. Thiết bị đặc biệt phù hợp với các khu vực có nguy cơ cháy cao như nhà máy công nghiệp, kho hàng, trung tâm thương mại, nhà xưởng sản xuất và các công trình yêu cầu khả năng chữa cháy tự động nhanh chóng trên diện rộng.

Yêu cầu kỹ thuật van báo động (Alarm Valve)

1. Yêu cầu về vật liệu

Thân van và nắp van phải được chế tạo từ vật liệu có khả năng chống ăn mòn tối thiểu tương đương gang hoặc cao hơn.

Đế van phải được sản xuất từ đồng thau hoặc vật liệu có khả năng chống ăn mòn tương đương.

Các chi tiết chuyển động như trục, chốt, bạc dẫn hướng hoặc bộ phận trượt phải được làm từ đồng thau, đồng đỏ, hợp kim niken-đồng hoặc thép không gỉ.

Trường hợp sử dụng vật liệu có khả năng chống ăn mòn thấp hơn, các vị trí ma sát và chuyển động phải được trang bị bạc lót hoặc chi tiết bảo vệ bằng vật liệu chống ăn mòn phù hợp.

2. Yêu cầu kết cấu và khoảng hở an toàn

Khi van ở trạng thái đóng, cụm đĩa van phải duy trì khoảng hở phù hợp với thân van và đế van nhằm đảm bảo khả năng vận hành ổn định.

Độ sâu rãnh vòng của đế van phải đáp ứng yêu cầu kỹ thuật để bảo đảm độ kín và tuổi thọ làm việc.

Khe hở giữa các trục, chốt dẫn hướng và bộ phận chuyển động phải được thiết kế hợp lý nhằm giảm ma sát và tránh kẹt van.

Các bộ phận dẫn hướng chuyển động tịnh tiến phải có khoảng hở phù hợp để bảo đảm van đóng mở linh hoạt trong mọi điều kiện vận hành.

Khoảng cách giữa các chi tiết chống ăn mòn như bạc dẫn hướng, chốt trục và ổ đỡ phải đáp ứng yêu cầu kỹ thuật nhằm hạn chế mài mòn và kéo dài tuổi thọ thiết bị.

3. Yêu cầu vận hành

Van phải hoạt động ổn định ở chế độ chờ và không bị ảnh hưởng bởi các tác động cơ học bên ngoài.

Van phải làm việc bình thường trong dải áp suất cấp nước từ 0,14 MPa đến áp suất làm việc định mức.

Khi ở trạng thái chờ, van phải ngăn nước rò rỉ từ phía cấp nước sang phía hệ thống hoặc có cơ cấu tự động thoát lượng nước rò rỉ.

Hệ thống phải hỗ trợ cả hai chế độ kích hoạt tự động và thủ công.

Sau khi nhận tín hiệu kích hoạt, van phải mở hoàn toàn trong thời gian quy định để bảo đảm khả năng chữa cháy kịp thời.

Thiết bị báo động phải được kích hoạt khi áp suất tại cổng báo động đạt giá trị yêu cầu, bảo đảm chuông nước và công tắc áp suất hoạt động chính xác.

Van phải cho phép thiết bị báo động phát tín hiệu khi hệ thống đã được nạp nước và đi vào trạng thái làm việc.

4. Tiêu chuẩn hiệu suất

Đảm bảo khả năng đóng kín, chống rò rỉ và vận hành ổn định trong thời gian dài.

Đáp ứng các yêu cầu kỹ thuật của hệ thống chữa cháy tự động bằng nước theo tiêu chuẩn hiện hành.

Thích hợp sử dụng trong các hệ thống sprinkler, deluge, màn nước và phun sương chữa cháy tại nhà máy, kho hàng, trung tâm thương mại, sân bay, nhà ga và các công trình công nghiệp có yêu cầu an toàn cháy nổ cao.

Điểm lắp đặt van báo động (Alarm Valve)

Bộ van báo động (Alarm Valve) hoặc van xả tràn (Deluge Valve) nên được lắp đặt tại vị trí an toàn, dễ tiếp cận để thuận tiện cho việc vận hành, kiểm tra và bảo trì. Chiều cao lắp đặt khuyến nghị khoảng 1,2 m so với mặt sàn trong nhà. Khoảng cách từ thân van đến tường bên không nhỏ hơn 0,5 m, khoảng cách phía trước van không nhỏ hơn 1,2 m và khu vực lắp đặt phải có hệ thống thoát nước phù hợp để xử lý lượng nước xả trong quá trình kiểm tra hoặc vận hành.

Đối với hệ thống xả tràn, số lượng đầu phun được điều khiển bởi một van xả tràn không nên vượt quá 500 đầu phun. Bộ lọc cần được lắp đặt trước van điện từ điều khiển để ngăn tạp chất ảnh hưởng đến hoạt động của hệ thống. Trong trường hợp nhiều cụm van xả tràn được lắp đặt song song, phải bố trí van một chiều tại đường cấp vào buồng điều khiển nhằm ngăn hiện tượng hồi lưu.

Van điều khiển tại đầu vào và đầu ra của van báo động phải là van tín hiệu có khả năng giám sát trạng thái đóng mở. Nếu sử dụng van thông thường, cần trang bị cơ cấu khóa cố định vị trí van để tránh thao tác ngoài ý muốn. Chuông nước thủy lực phải được lắp đặt gần khu vực có người trực hoặc tại vị trí dễ nhận biết. Đường ống nối từ van báo động đến chuông nước thường có đường kính DN20 và tổng chiều dài không vượt quá 20 m để đảm bảo hiệu quả truyền tín hiệu.

Công tắc áp suất phải phát tín hiệu trong thời gian ngắn sau khi van hoạt động nhằm kích hoạt bơm chữa cháy và hệ thống báo động liên động. Toàn bộ hệ thống nên được lắp đặt trong môi trường có nhiệt độ từ 4°C đến 70°C. Tại các khu vực có nguy cơ đóng băng, cần áp dụng các biện pháp chống đông phù hợp để đảm bảo hệ thống hoạt động ổn định.

Việc lắp đặt, hiệu chỉnh và vận hành van báo động phải được thực hiện bởi kỹ thuật viên có chuyên môn về hệ thống phòng cháy chữa cháy. Trong quá trình sử dụng, cần thao tác cẩn thận đối với van đặt lại, van xả thử và các cơ cấu kích hoạt khẩn cấp nhằm duy trì độ tin cậy và an toàn của hệ thống.

Ứng dụng và tác động van báo động (Alarm Valve)

Van báo động xả tràn (Deluge Valve) được sử dụng rộng rãi trong các hệ thống chữa cháy tự động dạng hở như hệ thống phun nước xả tràn, hệ thống màn nước và hệ thống phun sương chữa cháy. Thiết bị đóng vai trò trung tâm trong việc kiểm soát và phân phối nước đến khu vực bảo vệ khi có tín hiệu cháy, giúp nâng cao hiệu quả dập lửa và bảo vệ tài sản.

Van báo động xả tràn được ứng dụng tại nhiều công trình như bệnh viện, khách sạn, nhà máy sản xuất, trung tâm thương mại, sân bay, thư viện, nhà thi đấu thể thao, trung tâm triển lãm và các khu công nghiệp có yêu cầu an toàn phòng cháy chữa cháy cao. Đặc biệt, van phù hợp với các khu vực có nguy cơ cháy lan nhanh như sân khấu biểu diễn, kho chứa hóa chất, nhà máy sơn, nhà máy sản xuất pháo hoa và các khu vực nguy hiểm cháy nổ cấp cao.

Thiết bị có khả năng tự động mở van, phát tín hiệu báo động và kích hoạt bơm chữa cháy liên động khi nhận được tín hiệu từ hệ thống phát hiện cháy. Khi van mở, toàn bộ các đầu phun hở phía sau van sẽ đồng thời phun nước, tạo thành màn nước diện rộng để nhanh chóng khống chế và dập tắt đám cháy.

Trong thiết kế hệ thống chữa cháy, một van báo động xả tràn thường được sử dụng để bảo vệ một khu vực nhất định nhằm đảm bảo hiệu quả vận hành và đáp ứng yêu cầu của các tiêu chuẩn phòng cháy chữa cháy hiện hành. Việc sử dụng van báo động xả tràn giúp nâng cao độ tin cậy của hệ thống, giảm thiểu thiệt hại do cháy nổ và tăng cường mức độ an toàn cho công trình.

Kiểm tra và nghiệm thu

Van báo động xả tràn là thiết bị quan trọng trong quá trình nghiệm thu hệ thống chữa cháy xả tràn. Là thiết bị điều khiển trung tâm trong hệ thống chữa cháy bằng nước tự động, việc kiểm tra, thử nghiệm và nghiệm thu van có ý nghĩa đặc biệt quan trọng nhằm đảm bảo khả năng vận hành ổn định, đáp ứng yêu cầu kỹ thuật, tuân thủ các tiêu chuẩn phòng cháy chữa cháy hiện hành và bảo đảm an toàn cho công trình trong quá trình sử dụng.

Tiêu chí nghiệm thu

Tín hiệu báo cháy kích hoạt van báo động xả tràn phải được thiết lập theo nguyên tắc liên động an toàn, thường là sự kết hợp logic AND của hai tín hiệu báo cháy độc lập trong cùng một khu vực bảo vệ. Tín hiệu kích hoạt nên sử dụng đầu báo nhiệt hoặc nút nhấn khẩn cấp, không sử dụng đầu báo khói làm tín hiệu điều khiển trực tiếp. Hệ thống điều khiển mở van bằng tay từ xa phải được bố trí bằng đường truyền riêng biệt. Van mở khẩn cấp bằng tay cần được trang bị cơ cấu bảo vệ chống thao tác ngoài ý muốn và có biển chỉ dẫn rõ ràng. Đối với các hệ thống sử dụng nhiều van xả tràn lắp đặt song song, khu vực bảo vệ của từng van phải được đánh dấu chính xác. Cụm van báo động nên được lắp đặt tại vị trí an toàn, dễ tiếp cận để thuận tiện cho việc kiểm tra, vận hành và bảo trì.

Các lỗi thường gặp

Các lỗi phổ biến phát hiện trong quá trình kiểm tra nghiệm thu van báo động xả tràn bao gồm sai logic điều khiển liên động, không bố trí đường điều khiển riêng cho chức năng kích hoạt từ xa, thiếu cơ cấu bảo vệ đối với van mở khẩn cấp bằng tay, ghi nhãn khu vực bảo vệ không chính xác, vị trí lắp đặt không phù hợp hoặc không đảm bảo điều kiện vận hành và bảo trì theo yêu cầu kỹ thuật.

Yêu cầu thử nghiệm

Tiêu chuẩn tham khảo chính đối với van báo động xả tràn là GB 5135.5-2018. Các hạng mục thử nghiệm bao gồm kiểm tra độ kín, khả năng chống rò rỉ, thời gian đáp ứng khi kích hoạt, khả năng chịu áp lực, đặc tính lưu lượng, độ bền cơ học, khả năng làm việc trong các điều kiện môi trường khác nhau và khả năng chống ăn mòn của vật liệu chế tạo. Các thông số thử nghiệm điển hình bao gồm áp suất làm việc định mức 1,2 MPa, áp suất thử kín 2,4 MPa và áp suất thử bền 4,8 MPa. Việc thử nghiệm được áp dụng cho nhiều chủng loại van báo động xả tràn như van màng ngăn, van piston, van điều khiển điện và van điều khiển khí nén.

Tiêu chuẩn liên quan

Tiêu chuẩn sản phẩm: GB 5135.5-2018 – Hệ thống chữa cháy sprinkler tự động – Phần 5: Van báo động xả tràn.

Tiêu chuẩn lắp đặt: 04S206 – Lắp đặt hệ thống chữa cháy tự động bằng sprinkler và hệ thống phun sương chữa cháy.

Tiêu chuẩn kiểm tra: GB 5135.5-2018 quy định các yêu cầu kỹ thuật đối với việc thử nghiệm van báo động xả tràn, bao gồm kiểm tra độ kín, thời gian đáp ứng, khả năng chịu áp lực, đặc tính dòng chảy, độ bền cơ học và khả năng vận hành của thiết bị trước khi đưa vào sử dụng trong hệ thống phòng cháy chữa cháy.
