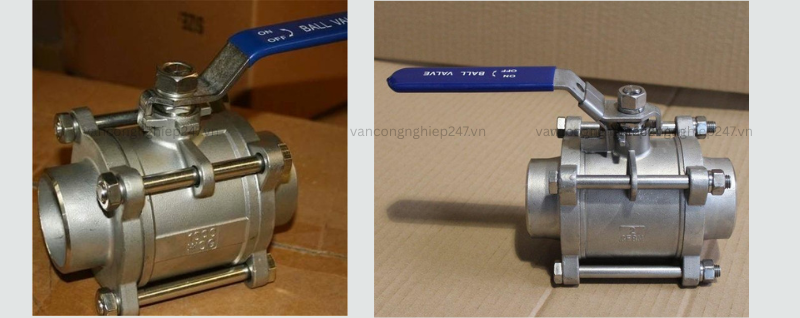

Van bi 3PC nối hàn inox

Van bi 3PC nối hàn inox, còn được gọi là van bi hàn ổ cắm ba mảnh, là một loại van vận hành bằng tay. Nó chủ yếu được sử dụng để cắt hoặc kết nối môi chất trong đường ống và thiết bị, và cũng có thể được sử dụng để điều chỉnh và kiểm soát chất lỏng. Nó được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, sản xuất điện và sản xuất giấy.

Van mở và đóng bằng cách xoay trục van để dẫn động quả cầu đục lỗ quay 90 độ. Nó có đặc điểm là lực cản chất lỏng thấp, cấu trúc đơn giản, khả năng làm kín đáng tin cậy và bảo trì thuận tiện. Môi trường áp dụng của nó bao gồm nước, dầu, khí và một số chất lỏng ăn mòn (WOG), với áp suất danh nghĩa là 1,6–6,4 MPa và phạm vi nhiệt độ áp dụng là -20～232℃～350℃. Thân van được kết nối với đường ống bằng phương pháp hàn ổ cắm, tiêu chuẩn là GB12224, ANSI B16.25. Các bộ phận chính có thể được làm bằng thép không gỉ CF8M hoặc thép cacbon WCB, v.v.

Thông số kỹ thuật Van bi 3PC nối hàn inox:

• Kiểu van: Van bi 3 mảnh (3PC), vận hành tay gạt
• Kết nối: Hàn ổ cắm (Socket Weld), tiêu chuẩn GB12224 / ANSI B16.25
• Kích thước danh nghĩa: DN15 – DN100 (tùy model)
• Áp suất làm việc: 1.6 – 6.4 MPa (một số loại đặc biệt có thể cao hơn)
• Nhiệt độ làm việc: -20℃ ~ 232℃ (có thể đến 350℃ tùy vật liệu)
• Vật liệu thân van: Inox CF8 / CF8M (304 / 316) hoặc thép carbon WCB
• Bi van: Inox 304 / 316
• Trục van: Inox 316
• Gioăng làm kín: PTFE (Teflon)
• Môi chất sử dụng: Nước, dầu, khí, hơi, dung dịch ăn mòn nhẹ (WOG)
• Cơ chế đóng/mở: Xoay 90°
• Cấu trúc: 3 mảnh, dễ tháo lắp bảo trì
• Ứng dụng: Công nghiệp dầu khí, hóa chất, dược phẩm, cấp thoát nước, hơi nóng công nghiệp

Tổng quan sản phẩm van bi 3PC nối hàn inox

Van bi 3PC nối hàn inox, còn được gọi là van bi 3 mảnh hàn ổ cắm inox, là loại van sử dụng kết nối hàn ổ cắm và bi khoan tròn làm bộ phận đóng mở. Nguyên lý hoạt động là xoay trục van làm quả bi quay, thường xoay 90° để đóng hoặc mở đường ống.

Van có đặc điểm lực cản dòng chảy thấp, cấu trúc gọn nhẹ, kích thước nhỏ, trọng lượng nhẹ, khả năng làm kín cao, vận hành dễ dàng và bảo trì thuận tiện. Phù hợp cho các môi chất như nước, dầu, khí, hơi và một số chất lỏng ăn mòn (WOG), với phạm vi nhiệt độ -20℃ đến 232℃ (có thể đến 350℃) và áp suất 1,6–6,4 MPa.

Sản phẩm được ứng dụng rộng rãi trong dầu khí, hóa chất, cấp thoát nước đô thị, dược phẩm, phát điện và các hệ thống yêu cầu độ kín cao. Cấu trúc thân van 3PC cho phép tháo lắp và bảo trì thuận tiện ngay trên đường ống.

Thiết kế sản phẩm van bi 3PC nối hàn inox

Van bi 3PC nối hàn inox sử dụng cấu trúc thân van chia ba mảnh, tạo điều kiện thuận lợi cho việc bảo trì và sửa chữa trực tuyến. Phương pháp kết nối là hàn ổ cắm và các tiêu chuẩn bao gồm GB12224 và ANSI B16.25. Van có đặc điểm là lực cản chất lỏng thấp, cấu trúc đơn giản và nhỏ gọn, kích thước nhỏ và trọng lượng nhẹ, hiệu suất làm kín tốt, không hạn chế hướng lắp đặt, không rung và tiếng ồn thấp, và đóng mở dễ dàng và nhanh chóng (chỉ cần xoay 90°).

Đối với các mẫu áp suất cao, van còn có các thiết kế an toàn như phòng chống cháy nổ, đặc tính chống tĩnh điện và ngăn ngừa hiện tượng nổ trục.

Thông số kỹ thuật chung van bi 3PC nối hàn inox

Áp suất danh nghĩa của Van bi 3PC nối hàn inox là 1,6–6,4 MPa và một số mẫu áp suất cao có thể đạt tới 50 MPa. Phạm vi nhiệt độ áp dụng là từ -20℃ đến 232℃, hoặc mở rộng đến 350℃.

Môi trường áp dụng bao gồm nước, dầu, khí và một số chất lỏng ăn mòn (WOG), và cũng có thể được sử dụng cho hơi nước, khí tự nhiên, oxy (yêu cầu thiết kế cụ thể), v.v.

Trong số các vật liệu cấu thành các bộ phận chính, thân van và nắp van được làm bằng thép không gỉ CF8M hoặc thép cacbon WCB, vòng đệm và gioăng được làm bằng PTFE, bi van được làm bằng thép không gỉ SS316 hoặc SS304, trục van được làm bằng thép không gỉ SS316 và tay cầm được làm bằng thép không gỉ SS304.

Kích thước và trọng lượng đơn vị: mm

KÍCH CỠ	1/4″	3/8″	1/2″	3/4″	1″	1-1/4″	1-1/2″	2″	2-1/2″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
F	14.1	17.6	21,8	27,5	34,7	43.0	49,0	61,5	77.0	90.0	115.2
P	10	10	10	13	13	16	16	18	18	20	20

Lắp đặt và bảo trì van bi 3PC nối hàn inox

Trước khi lắp đặt, ống và thân van cần được làm sạch để loại bỏ vết dầu, xỉ hàn và các tạp chất khác. Cần kiểm tra kiểu van, thông số kỹ thuật và định mức áp suất để đảm bảo chúng ở trong tình trạng tốt và van hoạt động bình thường sau khi thử nghiệm đóng mở. Van bi 3PC nối hàn inox nên được lắp đặt ở vị trí thuận tiện cho việc vận hành và bảo trì. Nếu van được trang bị hộp số hoặc bộ truyền động khí nén, nó nên được lắp đặt theo chiều dọc, tức là trên một đường ống nằm ngang với bộ truyền động ở phía trên đường ống.

Trong quá trình lắp đặt, van phải ở trạng thái đóng và được kết nối với đường ống bằng phương pháp hàn ống. Cần chú ý đến việc căn chỉnh và điều chỉnh vị trí trục van để nó đồng trục với đường ống. Các bu lông kết nối phải được siết chặt đối xứng, tuần tự và đều. Nếu van được trang bị bộ truyền động khí nén, đường ống tương ứng phải được kết nối. Quá trình hàn phải đảm bảo chất lượng để tránh các khuyết tật.

Sau khi lắp đặt, bộ truyền động cần được vận hành nhiều lần để thực hiện các thử nghiệm đóng mở nhằm đảm bảo van di chuyển linh hoạt và không bị cản trở. Việc làm kín các khớp nối mặt bích và các kết nối khác cần được kiểm tra theo các thông số kỹ thuật thiết kế đường ống, chẳng hạn như thử nghiệm áp suất để xác nhận không có rò rỉ.

Van phải được sử dụng trong phạm vi áp suất và nhiệt độ quy định và phải được kiểm tra và bảo trì thường xuyên để đảm bảo tính linh hoạt và tuổi thọ của chúng. Nhờ thiết kế ba mảnh, van hỗ trợ bảo trì trực tuyến, cho phép dễ dàng thay thế các bộ phận dễ hỏng như gioăng ghế van bằng cách nới lỏng các bu lông thân van và xoay thân van chính mà không cần phải tháo toàn bộ van ra khỏi đường ống.
