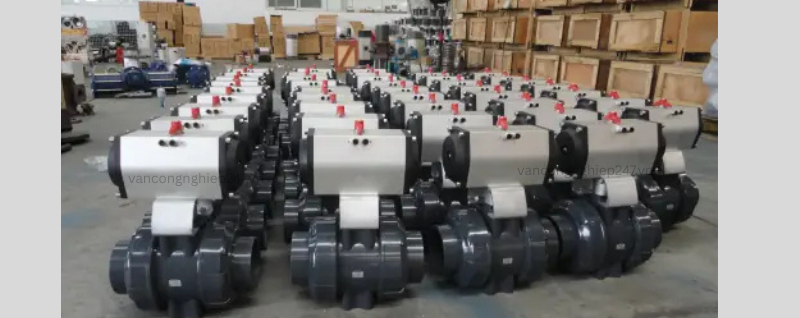

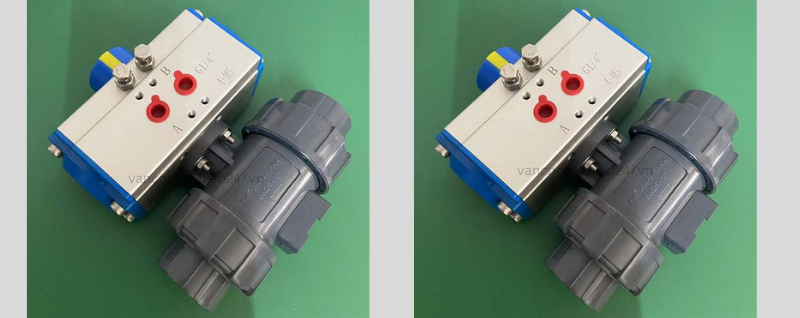

Van bi nhựa điều khiển khí nén

Van bi khí nén UPVC, còn được gọi là van bi nhựa UPVC điều khiển khí nén, thuộc dòng van bi tự động với các model phổ biến như Q618F và Q661F. Phạm vi áp suất làm việc từ 0,6MPa đến 1,6MPa (PN6-PN16), nhiệt độ làm việc từ -10°C đến +60°C. Thân van được chế tạo từ vật liệu UPVC có khả năng chống ăn mòn cao, không độc hại và phù hợp cho các hệ thống dẫn nước sạch, trong khi gioăng làm kín thường được làm từ PTFE hoặc EPDM. Van sử dụng bộ truyền động khí nén để thực hiện thao tác đóng mở góc 90°, cho thời gian phản hồi nhanh từ 1–3 giây. Sản phẩm được ứng dụng rộng rãi trong các hệ thống xử lý nước, hóa chất, thực phẩm, nước thải và các môi trường chứa axit hoặc kiềm có tính ăn mòn.

Sản phẩm sử dụng thiết kế van bi nổi với kết cấu lưu thông toàn phần, giúp giảm tổn thất áp suất và tăng hiệu quả dòng chảy. Van có các kiểu kết nối như rắc co hai đầu hoặc mặt bích, với kích thước phổ biến từ DN15 đến DN100 và có thể cung cấp đến DN200 tùy theo yêu cầu. Nhờ trọng lượng nhẹ và bề mặt trong nhẵn, van có lực cản dòng chảy thấp và dễ dàng lắp đặt. Hệ thống có thể tích hợp các phụ kiện điều khiển như công tắc giới hạn, van điện từ, bộ định vị tuyến tính, bộ điều khiển tín hiệu hoặc tay quay vận hành khẩn cấp. Van hỗ trợ lắp đặt theo phương ngang hoặc nghiêng, đồng thời việc bảo trì tương đối đơn giản với các thao tác kiểm tra định kỳ bộ truyền động, bu lông liên kết và bề mặt làm kín. Sản phẩm được sản xuất theo các tiêu chuẩn quốc tế thông dụng như ANSI, API và có khả năng đạt cấp độ kín ANSI Class VI.

Thông số kỹ thuật Van bi nhựa điều khiển khí nén

• Loại van: Van bi nhựa điều khiển khí nén
• Thân van: UPVC, CPVC, PVC
• Kiểu điều khiển: Bộ truyền động khí nén tác động đơn hoặc tác động kép
• Kích thước: DN15 – DN200
• Áp suất làm việc: PN6 – PN16
• Nhiệt độ làm việc: -10°C đến +60°C (UPVC)
• Vật liệu bi van: UPVC/PVC
• Vật liệu làm kín: PTFE, EPDM
• Kiểu kết nối: Rắc co, dán keo, mặt bích
• Góc đóng mở: 0° – 90°
• Thời gian đóng mở: 1 – 3 giây
• Nguồn khí điều khiển: 0.4 – 0.8 MPa
• Tiêu chuẩn mặt bích: ANSI, DIN, JIS
• Môi chất sử dụng: Nước sạch, nước thải, axit, kiềm, dung dịch muối, hóa chất ăn mòn
• Ứng dụng: Hệ thống xử lý nước, hóa chất, thực phẩm, dược phẩm, môi trường
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Châu Âu (tùy thương hiệu)

Các thông số cơ bản

Bộ truyền động khí nén	Tác động kép, tác động đơn
Nguồn khí nạp	Khí nén 5-7 bar
phụ kiện khí nén	Công tắc giới hạn, bộ định vị, van điện từ, van giảm áp lọc, cơ cấu tay quay
Đường kính danh nghĩa	DN15-100mm
Áp suất danh nghĩa	1,6 MPa
Nhiệt độ áp dụng	PTFE: -30~+80℃
Phương thức kết nối	Mặt bích kép
Cấu trúc thân van	Ba mảnh
Vật liệu thân van	UPVC, CPVC, PPH
Vật liệu tấm van	UPVC, CPVC, PPH
Lớp lót đế van	PTFE
Phương tiện truyền thông áp dụng	Dung môi hóa học tương thích với PVC trong ngành công nghiệp thực phẩm

Định nghĩa và cấu trúc sản phẩm

Van bi khí nén UPVC (Unplasticized Polyvinyl Chloride) là dòng van bi điều khiển khí nén có khả năng chống ăn mòn cao. Sản phẩm được thiết kế cho các hệ thống đường ống chứa môi chất ăn mòn ở áp suất thấp và trung bình, đồng thời phù hợp với các hệ thống điều khiển tự động trong công nghiệp. Đặc điểm nổi bật của van là khả năng kháng hóa chất tốt, trọng lượng nhẹ, độ bền cao và tốc độ đóng mở nhanh.

Thân van được chế tạo từ vật liệu UPVC có khả năng chống lại nhiều loại axit, kiềm, muối và dung môi hóa học thông dụng như axit clohydric, natri hydroxit và dung dịch cồn. Bi van thường được thiết kế theo dạng bi nổi, với bề mặt được gia công chính xác nhằm tăng độ kín và giảm ma sát trong quá trình vận hành. Thiết kế lỗ van dạng full port (toàn lưu lượng) giúp lưu chất đi qua dễ dàng, giảm tổn thất áp suất và tối ưu hiệu suất dòng chảy khi van ở trạng thái mở hoàn toàn.

Vật liệu làm kín chủ yếu sử dụng PTFE hoặc EPDM, mang lại khả năng chống ăn mòn, chống rò rỉ và độ bền cao trong quá trình sử dụng. Bộ truyền động khí nén hoạt động với nguồn khí nén từ 0,4 đến 0,8MPa, sử dụng cơ cấu bánh răng thanh răng hoặc piston để thực hiện thao tác quay 90° đóng/mở van nhanh chóng và chính xác.

Phụ kiện điều khiển có thể bao gồm van điện từ để điều khiển hướng dòng khí nén, bộ định vị tuyến tính để kiểm soát góc mở của van, công tắc giới hạn để phản hồi trạng thái đóng mở về hệ thống điều khiển trung tâm. Ngoài ra, sản phẩm còn có thể được trang bị tay quay vận hành khẩn cấp trong trường hợp mất khí nén hoặc mất điện, cũng như bộ truyền động khí nén chống cháy nổ phù hợp với các khu vực có nguy cơ cháy nổ cao như nhà máy hóa chất, dầu khí và môi trường công nghiệp đặc biệt.

Vật liệu và đặc tính chính

Thân van được chế tạo từ vật liệu UPVC (Unplasticized Polyvinyl Chloride), có khả năng chống ăn mòn hiệu quả đối với nhiều loại axit, kiềm, muối và phần lớn các dung môi hữu cơ thông dụng. Bi van được thiết kế theo dạng bi nổi hoặc bi cố định, với bề mặt được gia công chính xác nhằm tăng cường khả năng làm kín và giảm ma sát khi vận hành. Vật liệu làm kín sử dụng ghế van PTFE (Teflon), có khả năng chống hóa chất cao, đáp ứng tiêu chuẩn ANSI/FCI 70-2 Class VI và cho độ kín gần như tuyệt đối trong quá trình sử dụng.

Ưu điểm nổi bật của van bi khí nén UPVC bao gồm khả năng chống ăn mòn vượt trội, trọng lượng nhẹ, dễ lắp đặt và hỗ trợ điều khiển tự động. Sự kết hợp giữa thân van UPVC và gioăng PTFE giúp sản phẩm hoạt động ổn định trong môi trường hóa chất khắc nghiệt trong thời gian dài. Với khối lượng riêng chỉ khoảng 1,4–1,6g/cm³, van nhẹ hơn đáng kể so với van kim loại, giúp giảm tải cho hệ thống đường ống và đơn giản hóa quá trình thi công. Ngoài ra, van có thể tích hợp van điện từ, bộ định vị và công tắc hành trình để thực hiện điều khiển từ xa và tự động hóa hệ thống. So với các dòng van kim loại chống ăn mòn, van bi khí nén UPVC có chi phí đầu tư và bảo trì thấp hơn đáng kể.

Thông số hiệu suất

Van bi khí nén UPVC có áp suất làm việc phổ biến từ PN6 đến PN16, phù hợp với các hệ thống áp suất thấp và trung bình. Nhiệt độ làm việc nằm trong khoảng từ -10°C đến +60°C. Khi nhiệt độ vượt quá giới hạn cho phép, vật liệu UPVC có thể bị mềm và giảm độ bền cơ học; ngược lại, ở nhiệt độ quá thấp, độ giòn của vật liệu sẽ tăng lên. Sản phẩm thích hợp sử dụng cho các môi chất như nước, dung dịch muối, axit loãng, kiềm loãng và nhiều loại hóa chất không gây ảnh hưởng đến vật liệu UPVC. Tuy nhiên, không nên sử dụng với các dung môi có tính hòa tan mạnh hoặc hóa chất đặc biệt có khả năng phá hủy cấu trúc nhựa.

Van có thời gian đóng mở nhanh, thường từ 1–3 giây cho góc quay 90°, đáp ứng tốt các yêu cầu vận hành tự động và tần suất hoạt động cao. Nhờ sử dụng kết cấu làm kín mềm bằng PTFE, mức độ rò rỉ có thể đạt ANSI Class VI, mang lại khả năng làm kín cao và hạn chế tối đa thất thoát lưu chất trong quá trình vận hành.

Các lĩnh vực ứng dụng

Van bi khí nén UPVC thích hợp cho các hệ thống vận chuyển nước sạch, nước thải, dung dịch axit, dung dịch kiềm và nhiều loại hóa chất có tính ăn mòn trong ngành xử lý nước, công nghiệp hóa chất, thực phẩm và dược phẩm. Nhờ khả năng chống ăn mòn vượt trội cùng thiết kế điều khiển tự động, sản phẩm được sử dụng rộng rãi trong các bể trung hòa axit – bazơ, hệ thống xử lý nước thải, đường ống hóa chất, dây chuyền sản xuất thực phẩm và các hệ thống cấp nước công nghiệp.

Các ứng dụng cụ thể bao gồm hệ thống xử lý nước với chức năng điều khiển tự động đường ống cấp và xả nước, ngành hóa chất với nhiệm vụ vận chuyển các loại chất lỏng và khí ăn mòn như axit clohydric, dung dịch clo hoặc hóa chất công nghiệp, hệ thống xử lý môi trường như tháp hấp thụ khí thải, bồn định lượng hóa chất và các hệ thống châm hóa chất tự động. Ngoài ra, van còn được ứng dụng trong ngành điện tử và sản xuất linh kiện bán dẫn, nơi yêu cầu hệ thống nước siêu tinh khiết với độ sạch cao và khả năng chống nhiễm bẩn của vật liệu đường ống.

Hướng dẫn lắp đặt và bảo trì

Trước khi lắp đặt cần kiểm tra và chuẩn bị đường ống cẩn thận, đảm bảo đầu ống được cắt phẳng, loại bỏ ba via và làm sạch bề mặt kết nối. Đối với hệ thống đường ống UPVC, cần tính toán khoảng giãn nở nhiệt phù hợp để tránh biến dạng trong quá trình vận hành. Vị trí lắp đặt van nên tránh các tác động cơ học trực tiếp và phải đảm bảo đủ không gian thao tác cho bộ truyền động khí nén. Các phương pháp kết nối phổ biến gồm kết nối bằng rắc co, dán keo chuyên dụng UPVC hoặc kết nối mặt bích. Khi sử dụng keo dán UPVC, cần đảm bảo thời gian đóng rắn theo khuyến cáo của nhà sản xuất trước khi đưa hệ thống vào hoạt động. Hệ thống khí nén điều khiển cần được lắp van lọc điều áp nhằm cung cấp nguồn khí sạch và ổn định cho bộ truyền động.

Van bi khí nén UPVC có thể được lắp đặt theo phương ngang hoặc phương nghiêng tùy theo điều kiện thực tế của hệ thống. Trong quá trình bảo trì định kỳ, cần kiểm tra tình trạng rò rỉ khí tại bộ truyền động, độ kín của gioăng trục van, tình trạng nứt hoặc lão hóa của thân van UPVC. Công tác bảo dưỡng nên bao gồm việc vệ sinh bộ lọc khí nén, kiểm tra các bu lông liên kết, làm sạch bề mặt làm kín và bôi trơn các chi tiết chuyển động theo định kỳ. Khi xảy ra sự cố van hoạt động không ổn định hoặc bị kẹt, cần kiểm tra vật cản bên trong van, tình trạng biến dạng của thân van hoặc mức độ hao mòn của gioăng PTFE để có biện pháp thay thế và khắc phục kịp thời.

So sánh với các vật liệu khác

Van bi khí nén UPVC thường được so sánh với các dòng van bi khí nén sử dụng vật liệu CPVC hoặc thép không gỉ. Việc lựa chọn vật liệu phù hợp cần dựa trên các yếu tố như môi chất làm việc, nhiệt độ, áp suất và yêu cầu kỹ thuật của hệ thống.

Van bi khí nén UPVC có khả năng chống ăn mòn tốt đối với nhiều loại axit, kiềm và dung dịch muối thông dụng, với nhiệt độ làm việc từ -10°C đến +60°C. Sản phẩm có trọng lượng nhẹ, dễ lắp đặt và chi phí đầu tư thấp. Trong khi đó, van bi khí nén CPVC có khả năng chịu nhiệt và kháng hóa chất tốt hơn, hoạt động ổn định trong khoảng nhiệt độ từ -20°C đến +100°C, phù hợp với các ứng dụng có nhiệt độ cao hơn nhưng chi phí cũng cao hơn UPVC. Đối với van bi khí nén inox, sản phẩm có độ bền cơ học cao, chịu được nhiệt độ từ -50°C đến +200°C và áp suất lớn, tuy nhiên giá thành đầu tư cao hơn và trong một số môi trường hóa chất đặc biệt có thể cần bổ sung lớp lót chống ăn mòn.

Nhìn chung, van bi khí nén UPVC là giải pháp kinh tế và hiệu quả cho các hệ thống điều khiển tự động có áp suất thấp, môi trường ăn mòn và nhiệt độ trung bình. Đối với các ứng dụng có nhiệt độ vượt quá 60°C hoặc áp suất cao hơn PN16, người sử dụng nên cân nhắc lựa chọn van CPVC, van inox hoặc các dòng van lót nhựa fluoropolymer để đảm bảo tuổi thọ và độ an toàn cho hệ thống.

Hiệu suất thị trường

Van bi khí nén UPVC đang được ứng dụng rộng rãi trong các ngành xử lý nước, hóa chất, thực phẩm, dược phẩm và bảo vệ môi trường nhờ khả năng chống ăn mòn tốt cùng chi phí đầu tư hợp lý. Sự phát triển của các hệ thống tự động hóa công nghiệp và nhu cầu sử dụng vật liệu chống ăn mòn ngày càng cao đã thúc đẩy nhu cầu thị trường đối với dòng sản phẩm này.

Hiệu suất thị trường của van bi khí nén UPVC chịu ảnh hưởng bởi nhiều yếu tố như sự phát triển của ngành xử lý nước, công nghiệp hóa chất, mức độ tự động hóa trong sản xuất và xu hướng sử dụng vật liệu nhựa kỹ thuật thay thế kim loại trong môi trường ăn mòn. Bên cạnh đó, năng lực sản xuất của các nhà cung cấp, mức độ cạnh tranh về giá thành, chất lượng sản phẩm và khả năng cung cấp dịch vụ kỹ thuật cũng là những yếu tố quyết định đến thị phần của từng thương hiệu trên thị trường.

Trong tương lai, cùng với xu hướng tiết kiệm chi phí vận hành, nâng cao hiệu quả tự động hóa và tăng cường khả năng chống ăn mòn cho hệ thống đường ống, nhu cầu sử dụng van bi khí nén UPVC được dự báo sẽ tiếp tục tăng trưởng. Các doanh nghiệp trong ngành cũng đang tập trung cải tiến vật liệu, nâng cao độ bền sản phẩm và mở rộng phạm vi ứng dụng nhằm đáp ứng các yêu cầu ngày càng khắt khe của thị trường công nghiệp hiện đại.
