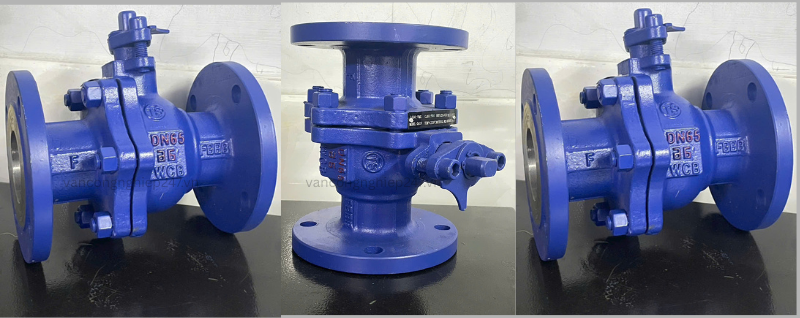

Van bi thép mặt bích

Van bi thép mặt bích là loại van bi được chế tạo chủ yếu từ vật liệu thép cacbon, với phần thân được thiết kế dạng kết nối mặt bích chắc chắn. Loại van này hoạt động theo nguyên lý đóng mở nhanh bằng cách xoay trục van 90 độ, giúp kiểm soát, phân chia hoặc ngắt hoàn toàn dòng chảy của môi chất trong hệ thống đường ống. Cấu tạo cơ bản gồm thân van, bi van và bộ phận làm kín. Nhờ sử dụng cơ chế bi nổi, áp lực của dòng môi chất có thể hỗ trợ tăng khả năng làm kín, giúp hạn chế rò rỉ hiệu quả. Van có ưu điểm là tổn thất áp suất thấp, thiết kế đơn giản, dễ vận hành, bảo trì thuận tiện và độ bền cao. Thiết bị này phù hợp với nhiều loại môi chất khác nhau như nước, axit, khí tự nhiên, oxy, hydro peroxide, metan, etylen… Phạm vi nhiệt độ làm việc dao động từ -100℃ đến 600℃, với dải áp suất định mức từ 1,0 đến 64MPa. Nhờ đó, van được ứng dụng rộng rãi trong các ngành công nghiệp như hóa chất, dầu khí, điện lực, hóa dầu, sản xuất giấy, khai thác mỏ, khí hóa lỏng, thực phẩm, dược phẩm, hệ thống cấp thoát nước, khí đô thị và hạ tầng thành phố.

Ban đầu, van bi thép mặt bích chủ yếu được sử dụng trong các hệ thống đường ống với chức năng đóng mở đơn giản, thường đóng vai trò như van chặn hoặc van điều khiển bật/tắt. Về sau, cùng với sự phát triển của công nghệ chế tạo, các dòng van bi điều tiết dạng chữ V và van bi dạng trục cao đã được cải tiến và đưa vào sử dụng rộng rãi. Kết cấu thân van cũng được tối ưu hóa theo hướng liền khối hoặc dạng ghép mô-đun nhằm tăng độ bền và tính linh hoạt. Đồng thời, phương thức kết nối được mở rộng đa dạng hơn như mặt bích, hàn, ren và kiểu kẹp. Hệ thống truyền động cũng phát triển từ vận hành thủ công sang các dạng như hộp số bánh răng, truyền động khí nén, điện và thủy lực. Sản phẩm được sản xuất theo nhiều tiêu chuẩn quốc tế như GB, JIS và ANSI [4], hình thành hệ thống kích thước đa dạng từ DN15-300mm (thậm chí tối thiểu DN6) với nhiều cấp áp suất khác nhau. Nhờ vậy, thiết bị có thể đáp ứng tốt các điều kiện làm việc phức tạp trong hệ thống dẫn khí, cấp nhiệt và các ứng dụng công nghiệp nặng.

Thông số kỹ thuật van bi thép mặt bích

• Vật liệu: Thép cacbon (WCB), thép không gỉ, thép hợp kim
• Kích thước: DN6 – DN400
• Áp suất làm việc: PN1.6 – PN64 / Class 150 – Class 1500
• Nhiệt độ làm việc: -100°C đến 600°C
• Kiểu kết nối: Mặt bích (phổ biến), ren, hàn, wafer
• Vận hành: Tay gạt, hộp số, khí nén, điện
• Môi chất: Nước, dầu, khí, hơi, axit, dung môi
• Tiêu chuẩn: GB, ANSI, JIS, API
• Kiểu van: 2 ngã, 3 ngã, 4 ngã (tùy ứng dụng)

Lịch sử phát triển van bi thép mặt bích

Van bi thép mặt bích ban đầu chủ yếu được sử dụng trong các hệ thống đường ống với chức năng đóng/mở dòng chảy, phù hợp nhất cho vai trò van chặn hoặc van khóa trong các ứng dụng cơ bản. Trong giai đoạn đầu, thiết bị chỉ đáp ứng nhu cầu vận hành đơn giản là đóng hoặc mở hoàn toàn, chưa được thiết kế tối ưu cho mục đích điều tiết lưu lượng. Về sau, cùng với sự phát triển của công nghệ chế tạo và yêu cầu ngày càng cao trong vận hành công nghiệp, van bi đã được cải tiến để có thể thực hiện chức năng điều tiết và kiểm soát lưu lượng chính xác hơn, từ đó hình thành các dòng sản phẩm như van bi điều chỉnh dạng chữ V.

Song song với đó, kết cấu thân van cũng không ngừng được cải tiến theo hướng tối ưu hóa thiết kế. Thân van dần chuyển từ dạng cấu trúc truyền thống sang dạng liền khối hoặc dạng mô-đun nhằm tăng độ bền, độ kín và khả năng thích ứng trong nhiều điều kiện làm việc khác nhau. Các phương thức kết nối cũng được mở rộng đa dạng hơn, bao gồm kết nối mặt bích, hàn, ren và cơ cấu kẹp, giúp thiết bị phù hợp với nhiều tiêu chuẩn lắp đặt khác nhau trong hệ thống đường ống. Bên cạnh đó, hệ thống truyền động của van cũng phát triển mạnh mẽ, từ cơ chế vận hành thủ công ban đầu đến các dạng truyền động hiện đại như hộp số bánh răng trục vít, truyền động bánh răng, khí nén, điện và thủy lực.

Thiết kế sản phẩm van bi thép mặt bích

Thân van bi thép mặt bích có thể được thiết kế theo dạng liền khối hoặc dạng mô-đun, tùy theo yêu cầu ứng dụng và điều kiện làm việc của hệ thống. Các kiểu kết nối của van rất đa dạng, bao gồm kết nối ren, mặt bích, hàn và kiểu wafer, trong đó kết nối mặt bích được sử dụng phổ biến nhất nhờ độ chắc chắn cao và khả năng thích ứng tốt với nhiều tiêu chuẩn đường ống. Phương thức truyền động của van cũng phong phú, bao gồm vận hành bằng tay, hộp số bánh răng trục vít, truyền động bánh răng, khí nén và điện. Phạm vi đường kính danh nghĩa bắt đầu từ DN6, áp suất làm việc có thể đạt tới cấp 64, với dải nhiệt độ hoạt động rộng từ -100℃ đến 600℃. Vật liệu chế tạo đa dạng gồm thép cacbon, thép không gỉ, thép hợp kim, thép crom-molypden, thép chịu nhiệt độ thấp, gang dẻo và một số loại thép đặc biệt khác nhằm đáp ứng nhiều môi trường làm việc khác nhau.

Các thông số kỹ thuật chính của van bi thép mặt bích bao gồm dạng kết nối, phương thức vận hành, đường kính danh nghĩa, cấp áp suất, nhiệt độ làm việc và vật liệu thân van. Đường kính danh nghĩa phổ biến dao động từ DN6 đến DN400. Cấp áp suất bao gồm PN1,6MPa đến PN64MPa và Class150 đến Class1500, phù hợp với nhiều tiêu chuẩn hệ thống đường ống công nghiệp khác nhau. Trong các ứng dụng thông thường, nhiệt độ môi chất làm việc thường nằm trong khoảng từ -40°C đến 350°C, đảm bảo khả năng vận hành ổn định trong nhiều điều kiện môi trường.

Van bi thép mặt bích có ưu điểm nổi bật như lực cản dòng chảy thấp, kết cấu đơn giản, kích thước nhỏ gọn, trọng lượng nhẹ, khả năng làm kín tốt và thao tác vận hành dễ dàng thông qua cơ chế xoay 90° để đóng/mở hoàn toàn. Ngoài ra, van cũng có ưu điểm về bảo trì thuận tiện và độ tin cậy cao trong quá trình sử dụng. Thiết bị phù hợp với nhiều loại môi trường làm việc, từ điều kiện chân không cao đến áp suất lớn, đồng thời có thể xử lý các môi chất có chứa hạt rắn lơ lửng như nước, axit, khí tự nhiên, oxy và nhiều loại lưu chất công nghiệp khác.

Đối với dòng van bi thép mặt bích tiêu chuẩn Mỹ, sản phẩm được thiết kế và chế tạo theo tiêu chuẩn ANSI B16.34 và JIS 2071. Chiều dài kết cấu tuân theo JIS B2002, kích thước kết nối mặt bích theo JIS B2212 và JIS B2214, trong khi quy trình kiểm tra chất lượng được thực hiện theo JIS B2003 nhằm đảm bảo độ an toàn và độ tin cậy trong vận hành.

Các danh mục chính van bi thép mặt bích

Van bi thép mặt bích thích hợp nhất cho các ứng dụng đóng/mở và khóa dòng chảy trong hệ thống đường ống. Với sự phát triển của công nghệ chế tạo, dòng van bi đã được cải tiến để có thể thực hiện chức năng điều tiết và kiểm soát lưu lượng, tiêu biểu là các dạng van bi điều tiết kiểu chữ V giúp nâng cao khả năng điều chỉnh chính xác lưu lượng môi chất.

Bên cạnh đó, van bi ba ngả hoặc bốn ngả được phát triển nhằm đáp ứng các yêu cầu vận hành phức tạp hơn, cho phép thực hiện các chức năng hợp dòng, phân dòng và chuyển hướng dòng chảy một cách linh hoạt trong hệ thống đường ống.

Các phương thức truyền động của van bi thép mặt bích rất đa dạng, bao gồm vận hành thủ công, hộp số bánh răng trục vít, truyền động bánh răng, khí nén và điện, giúp đáp ứng nhiều yêu cầu tự động hóa và điều kiện làm việc khác nhau.

Trong đó, van bi thép mặt bích điều khiển bằng điện có ưu điểm nổi bật là khả năng đóng mở nhanh, độ kín cao, dễ dàng điều khiển từ xa và phù hợp với môi trường làm việc khắc nghiệt. Nhờ những đặc tính này, sản phẩm được ứng dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất và điện lực.

Các phương thức kết nối của van bao gồm kết nối ren, mặt bích, hàn và kiểu wafer, giúp thiết bị dễ dàng tích hợp vào nhiều hệ thống đường ống khác nhau.

Về tiêu chuẩn sản xuất, van bi thép mặt bích được chế tạo theo nhiều tiêu JIS 10K và quốc tế, bao gồm tiêu chuẩn Trung Quốc như Q41F-16C và tiêu chuẩn Mỹ dành cho van bi thép cacbon, đảm bảo tính tương thích và độ tin cậy trong sử dụng công nghiệp.

Các thông số kỹ thuật chính của van bi thép mặt bích bao gồm loại kết nối, phương thức truyền động, đường kính danh nghĩa, cấp áp suất, nhiệt độ làm việc, vật liệu thân van, tiêu chuẩn áp dụng, áp suất thử nghiệm và các đặc tính kỹ thuật khác. Đường kính danh nghĩa phổ biến từ DN6 đến DN400. Cấp áp suất dao động từ PN1,6MPa đến PN64MPa và Class150 đến Class1500. Chênh lệch áp suất làm việc khoảng 1,6 MPa trong một số điều kiện vận hành [8]. Nhiệt độ làm việc nằm trong khoảng từ -100℃ đến 600℃. Vật liệu chế tạo chủ yếu gồm thép cacbon như WCB, thép không gỉ, thép hợp kim, thép crom-molypden, thép chịu nhiệt độ thấp, gang dẻo và các loại thép đặc biệt khác.

Về tiêu chuẩn thực hiện, sản phẩm được thiết kế và chế tạo theo ANSI B16.34 và JIS 2071, chiều dài kết cấu theo JIS B2002, kích thước mặt bích theo JIS B2212 và JIS B2214, kiểm tra theo JIS B2003 hoặc các tiêu chuẩn tương đương như GB/T12237. Các hạng mục thử nghiệm bao gồm thử áp vỏ, thử độ kín, thử độ kín phía trên và thử kín khí, với giá trị áp suất thay đổi theo từng cấp độ sản phẩm.

Các đặc tính nổi bật của sản phẩm gồm lực cản dòng chảy thấp, khả năng đóng mở nhanh, độ kín cao, khả năng chống ăn mòn và chịu nhiệt tốt. Van phù hợp với nhiều loại môi trường làm việc như nước, dầu, hơi nước và các môi chất có tính ăn mòn như axit axetic.

Hiệu suất thị trường van bi thép mặt bích

Van bi thép mặt bích được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ thiết kế đơn giản, khả năng làm kín ổn định và phạm vi ứng dụng rộng. Đây là một trong những dòng van bi phổ biến trong lĩnh vực thiết bị công nghiệp hiện nay.

Sản phẩm được ứng dụng rộng rãi trong các ngành như hóa chất, hóa dầu, dầu khí, sản xuất giấy, khai thác mỏ, điện lực, khí hóa lỏng, thực phẩm, dược phẩm, hệ thống cấp thoát nước, đô thị, thiết bị cơ khí, công nghiệp điện tử, xây dựng hạ tầng đô thị và nhiều lĩnh vực công nghiệp khác. Bên cạnh đó, các dòng van bi thép mặt bích điều khiển điện nhập khẩu còn được sử dụng trong những lĩnh vực công nghệ cao như năng lượng hạt nhân và công nghiệp tên lửa, đồng thời cũng xuất hiện trong nhiều ứng dụng dân dụng hàng ngày.

Trong thực tế ứng dụng, van bi thép mặt bích được ghi nhận trong nhiều ngành công nghiệp trọng điểm như hóa dầu, điện lực, khai thác và luyện kim, thực phẩm – dược phẩm cũng như kỹ thuật đô thị. Thiết bị có khả năng làm việc với nhiều loại môi chất khác nhau như nước, dung môi, axit, khí tự nhiên, oxy, hydro peroxide, metan, etylen, dầu, hơi nước, khí than, axit nitric, axit axetic, các môi trường oxy hóa và cả urê.

Trên thị trường hiện nay, van bi thép mặt bích được sản xuất theo nhiều hệ tiêu chuẩn khác nhau như tiêu chuẩn quốc gia Trung Quốc (GB), tiêu chuẩn Mỹ (ANSI) và tiêu chuẩn Nhật Bản (JIS). Ví dụ, dòng van bi thép cacbon mặt bích tiêu chuẩn quốc gia như Q41F-16C được sử dụng phổ biến trong các hệ thống đường ống thuộc các ngành dầu khí, hóa chất, luyện kim, điện lực, dược phẩm và sản xuất giấy.

Ngoài ra, một số dòng van bi làm từ thép không gỉ và thép cacbon của các nhà sản xuất cũng được ứng dụng trong các hệ thống công nghiệp hóa chất tinh chế, nơi yêu cầu cao về độ bền, khả năng chống ăn mòn và độ an toàn vận hành.

Ngoài các dòng van bi thép tiêu chuẩn, trên thị trường hiện nay còn có nhiều sản phẩm nhập khẩu chất lượng cao từ Hàn Quốc như van bi Joeun. Đây là thương hiệu chuyên sản xuất van công nghiệp với độ kín khít tốt, độ bền cao và được ứng dụng rộng rãi trong hệ thống nước, dầu và khí nén.
