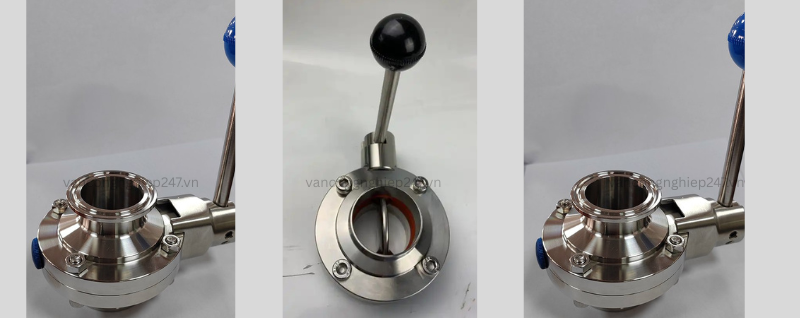

Van bướm inox vi sinh

Van bướm inox vi sinh là loại van thép không gỉ được thiết kế chuyên dụng cho các hệ thống yêu cầu vệ sinh cao, thường sử dụng kết nối hàn, clamp (kẹp) hoặc ren. Vật liệu thân van chủ yếu là inox SUS304 hoặc SUS316L, trong khi phần làm kín thường sử dụng gioăng EPDM đạt tiêu chuẩn thực phẩm. Dải kích thước phổ biến từ DN15–DN150. Sản phẩm được sản xuất theo các tiêu chuẩn quốc tế như DIN, ISO, SMS, GB/T, phù hợp với các ngành thực phẩm, dược phẩm, sữa, công nghệ sinh học và hóa chất tinh khiết. Nhiệt độ làm việc thông dụng từ -10℃ đến +95℃. Bề mặt tiếp xúc với môi chất được đánh bóng gương nhằm hạn chế bám dính và ngăn ngừa nhiễm bẩn.

Van sử dụng cấu trúc gioăng mềm kiểu trung tâm, với đĩa van có thể xoay từ 0° đến 90° để thực hiện chức năng đóng mở hoặc điều tiết dòng chảy. Thiết kế đường kính trong tương đương đường ống giúp giảm tổn thất áp suất và tăng hiệu quả lưu thông. Gioăng làm kín hoạt động dựa trên tính đàn hồi, đảm bảo độ kín cao và có tuổi thọ mỏi lớn, thường đạt trên 30.000 chu kỳ đóng mở. Kết cấu bên trong trơn nhẵn, không góc chết, hỗ trợ quá trình vệ sinh và xả tự động trong hệ thống. Van có nhiều kiểu kết nối như hàn, clamp, ren và các dạng điều khiển như tay gạt, khí nén hoặc điện. Áp suất làm việc thường ở mức PN10. Toàn bộ vật liệu và quy trình sản xuất đều đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt, phù hợp cho các hệ thống yêu cầu độ sạch cao và sản xuất vô trùng.

Thông tin cơ bản van bướm inox vi sinh

• Kết nối: Hàn (có thể tùy chọn clamp hoặc ren)
• Chất liệu: Inox SUS304, SUS316L
• Thông số kỹ thuật: Tiêu chuẩn DIN: DN15—DN150; Tiêu chuẩn ISO: Φ19 (0,75”) — Φ108 (4,25”)
• Nguyên lý hoạt động: Đóng/mở bằng cách xoay đĩa van từ 0–90°
• Ứng dụng: Được thiết kế chuyên dụng cho các ngành sữa, thực phẩm, dược phẩm, bia và mỹ phẩm

Lưu ý: Tất cả các van và phụ kiện vi sinh đều được đánh bóng gương tại bề mặt tiếp xúc với môi chất nhằm đảm bảo vệ sinh. Gioăng làm kín cho dải Φ63.5—Φ108 thường có hai loại là EPDM và Silicone (SI), trong khi các kích thước nhỏ hơn (≤Φ57) phổ biến sử dụng EPDM.

Van bướm inox vi sinh điều khiển tay có cấu tạo đơn giản, thiết kế nhỏ gọn, trọng lượng nhẹ và tiết kiệm vật liệu, đồng thời kích thước lắp đặt nhỏ giúp dễ dàng tích hợp vào hệ thống. Mô-men vận hành thấp nên thao tác đóng mở nhanh, thuận tiện. Ngoài ra, van còn có khả năng điều tiết lưu lượng tốt và đảm bảo độ kín cao trong quá trình vận hành.

Khi mở hoàn toàn, van có trở lực dòng chảy rất nhỏ; khi vận hành ở góc mở khoảng 15° đến 70°, khả năng điều tiết lưu lượng rất nhạy. Nhờ đặc điểm này, van bướm inox vi sinh được sử dụng rộng rãi trong các hệ thống đường ống có đường kính lớn. Cơ chế đóng mở dạng xoay giúp van có thể làm việc với nhiều loại môi chất khác nhau, kể cả môi chất có chứa hạt lơ lửng. Tùy theo vật liệu gioăng, van cũng có thể ứng dụng cho môi chất dạng bột hoặc dạng hạt trong các hệ thống sản xuất.

Các thành phần chính van bướm inox vi sinh

Vật liệu làm kín của van bướm inox vi sinh thường sử dụng EPDM (ethylene propylene diene monomer). Loại vật liệu này có mật độ thấp, độ đàn hồi tốt, khả năng lấp kín cao, đồng thời chống lão hóa, chống ăn mòn, chịu hơi nước và nước nóng tốt, hạn chế bám dính trong quá trình sử dụng nên rất phù hợp cho môi trường yêu cầu vệ sinh.

Van bướm inox vi sinh điều khiển tay là dạng van sử dụng gioăng mềm đặt ở vị trí trung tâm. Nguyên lý làm kín được hình thành như sau: trong quá trình gia công, bề mặt làm kín của đĩa van được xử lý đạt độ nhẵn cần thiết; đồng thời gioăng cao su cũng được sản xuất với độ chính xác và độ nhám phù hợp. Khi van đóng, chuyển động xoay của đĩa van sẽ ép phần mép ngoài tiếp xúc với gioăng, tạo ra sự biến dạng đàn hồi. Lực đàn hồi này đóng vai trò như áp lực làm kín, giúp van đảm bảo độ kín cao và hạn chế rò rỉ trong quá trình vận hành.

Ưu điểm van bướm inox vi sinh

Gioăng làm kín và đĩa van thường được sản xuất theo tiêu chuẩn chất lượng cao, giúp đảm bảo hiệu suất vận hành ổn định và kéo dài tuổi thọ sử dụng.

Thân van được gia công bằng máy CNC có độ chính xác cao, đảm bảo độ đồng tâm và khả năng thay thế linh kiện, hạn chế rò rỉ khi thay gioăng.

Trục van được trang bị bạc lót (thường là nhựa kỹ thuật hoặc nylon), giúp giảm ma sát, tăng độ bền và giúp thao tác đóng mở nhẹ nhàng hơn.

Toàn bộ phần kim loại sử dụng inox (SUS304 hoặc SUS316L), kết hợp gioăng đạt chuẩn thực phẩm, đảm bảo yêu cầu vệ sinh cao.

Thiết kế đường kính trong tương đương đường ống giúp dòng chảy đi qua ít bị cản trở, lưu lượng lớn và hạn chế tồn đọng môi chất.

Tay gạt thiết kế dạng đòn bẩy chắc chắn, chịu lực tốt, vận hành linh hoạt và ít hư hỏng trong quá trình sử dụng.

Góc đóng mở từ 0–90°, có thể cố định theo nhiều vị trí (thường chia theo từng nấc), giúp điều tiết lưu lượng dễ dàng và chính xác.

Kết cấu đơn giản, có thể tháo rời từng bộ phận, thuận tiện cho việc vệ sinh, bảo trì và thay thế linh kiện.

Thiết kế nhỏ gọn, bề mặt được đánh bóng mịn, hạn chế bám bụi và đảm bảo an toàn khi thao tác.

Sản phẩm được kiểm tra độ kín và độ bền trước khi xuất xưởng nhằm đảm bảo chất lượng ổn định.

Được thử nghiệm đóng mở nhiều lần (thường trên 30.000 chu kỳ), đáp ứng yêu cầu sử dụng lâu dài trong hệ thống.

Thông số kỹ thuật van bướm inox vi sinh

Thân van và đĩa van bướm inox vi sinh chủ yếu được chế tạo từ inox SUS304 hoặc SUS316L. Gioăng làm kín có thể sử dụng các vật liệu như EPDM, Silicone hoặc PTFE tùy theo môi chất và điều kiện làm việc. Kích thước phổ biến trong khoảng DN15–DN150, phù hợp với đa dạng hệ thống đường ống vi sinh.

Phương pháp kết nối thường là hàn, ngoài ra còn có kết nối clamp (kẹp nhanh) hoặc ren để linh hoạt trong lắp đặt. Van có thể vận hành bằng tay gạt, khí nén hoặc điều khiển điện, đáp ứng nhiều nhu cầu sử dụng khác nhau trong các ngành sữa, thực phẩm, dược phẩm, bia, mỹ phẩm và hóa chất tinh khiết.

Áp suất làm việc thông dụng khoảng PN10, áp suất thử thân khoảng 1.5 MPa và áp suất thử kín khoảng 1.1 MPa. Nhiệt độ làm việc phổ biến từ -10℃ đến +95℃, tùy thuộc vào vật liệu gioăng sử dụng. Sản phẩm được sản xuất theo hoặc tham chiếu các tiêu chuẩn như DIN, ISO, SMS và một số tiêu chuẩn tương đương.

Theo tiêu chuẩn ISO, kích thước thường dao động từ Φ19 đến Φ108, tương ứng với các quy cách lắp đặt khác nhau, phù hợp cho nhiều hệ thống đường ống vi sinh trong thực tế.

Vận hành và bảo trì van bướm inox vi sinh

Trước khi đưa vào vận hành, cần kiểm tra trạng thái van (đóng/mở) để đảm bảo đúng yêu cầu hệ thống. Trong điều kiện thông thường, van được vận hành bằng tay gạt. Khi thao tác đóng mở, nên xoay tay gạt từ từ, tránh dùng lực quá mạnh để hạn chế ảnh hưởng đến gioăng và trục van.

Trong quá trình vệ sinh, nên sử dụng các dung dịch làm sạch chuyên dụng cho hệ thống vi sinh, tránh dùng hóa chất có tính ăn mòn mạnh như axit hoặc kiềm đậm đặc. Các vị trí mối hàn và bề mặt tiếp xúc cần được kiểm tra, làm sạch định kỳ. Sau khi vệ sinh hoặc bảo trì, các bộ phận cần được lắp lại đúng kỹ thuật trước khi đưa vào sử dụng.

Cần kiểm tra định kỳ các mối hàn và vị trí kết nối để phát hiện sớm các dấu hiệu hư hỏng hoặc rò rỉ và xử lý kịp thời. Đồng thời, kiểm tra độ linh hoạt của tay gạt để đảm bảo van đóng mở trơn tru, không bị kẹt hoặc ma sát bất thường.

Đối với trục và các bộ phận chuyển động, nên sử dụng mỡ bôi trơn phù hợp, đảm bảo lượng bôi trơn vừa đủ để tránh hao mòn nhưng không gây dư thừa làm ảnh hưởng đến môi trường vệ sinh. Ngoài ra, cần kiểm tra và vệ sinh định kỳ các chi tiết liên quan để đảm bảo van hoạt động ổn định lâu dài.

Hướng dẫn lựa chọn van bướm inox vi sinh

Khi lựa chọn van bướm inox vi sinh, có thể tham khảo các dòng sản phẩm phổ biến trên thị trường để xác định cấu hình phù hợp. Kích thước van thường nằm trong khoảng DN15–DN150. Theo tiêu chuẩn ISO, các kích thước này sẽ tương ứng với các thông số kỹ thuật như đường kính, chiều dài lắp đặt và khối lượng khác nhau, giúp dễ dàng lựa chọn theo yêu cầu hệ thống.

Việc chọn vật liệu thân van cần dựa trên điều kiện làm việc thực tế như áp suất, nhiệt độ và đặc tính môi chất. Thông thường, inox 304 hoặc 316L là lựa chọn phổ biến cho môi trường vi sinh. Đồng thời, cần xác định phương pháp kết nối phù hợp như hàn, clamp (kẹp nhanh), ren hoặc mặt bích, cũng như lựa chọn kiểu điều khiển (tay gạt, khí nén hoặc điện) tùy theo nhu cầu vận hành.

Van bướm inox vi sinh được sử dụng rộng rãi trong các ngành thực phẩm, đồ uống, bia, sữa, dược phẩm, hóa chất tinh khiết và công nghệ sinh học, nơi yêu cầu cao về độ sạch và an toàn vệ sinh.
