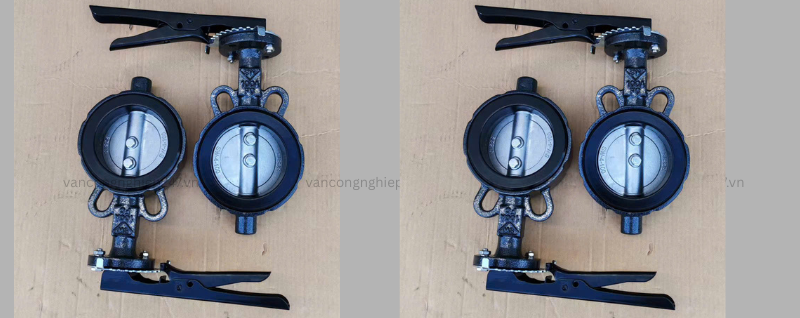

Van bướm tay gạt

Van bướm tay gạt là một loại van công nghiệp dùng để đóng, mở hoặc điều tiết dòng chảy trong đường ống bằng cách xoay đĩa van dạng tròn hoặc dạng tấm quanh trục. Thiết bị này thường được sử dụng trong các hệ thống cấp thoát nước, công trình thủy lợi và một số nhà máy thủy điện quy mô nhỏ. Trục quay của van được bố trí vuông góc với hướng dòng chảy. Khi ở trạng thái đóng, mặt đĩa van chắn hoàn toàn dòng lưu chất, còn khi mở, đĩa xoay song song với dòng chảy giúp giảm tổn thất áp suất và tăng hiệu quả vận hành.

Cấu tạo của van gồm thân van, đĩa van, trục van, bộ phận làm kín và ổ trục, trong đó hệ thống gioăng làm kín thường sử dụng cao su kỹ thuật nhằm hạn chế rò rỉ và tăng độ bền trong quá trình sử dụng. Van phù hợp với các hệ thống có cột áp trung bình và thấp, đồng thời có thể làm việc trên các đường ống kích thước lớn. Một số thiết kế có thể tích hợp van bypass để giảm mô-men xoắn khi vận hành hoặc van cân bằng áp suất nhằm hỗ trợ quá trình đóng mở ổn định hơn trong điều kiện lắp đặt phức tạp.

Phương pháp vận hành chủ yếu là tay gạt cơ học, giúp người sử dụng dễ dàng thao tác trực tiếp. Ngoài ra, trong một số hệ thống lớn có thể kết hợp truyền động điện hoặc thủy lực để phù hợp với yêu cầu vận hành. Van vừa có chức năng đóng mở nhanh, vừa có thể điều tiết lưu lượng ở mức cơ bản, đồng thời vẫn đảm bảo cấu trúc đơn giản và dễ bảo trì. Tuy nhiên, trong điều kiện áp suất cao hoặc môi trường rung động mạnh, van có thể gặp hạn chế về độ kín hoặc độ ổn định khi vận hành lâu dài.

Thông số kỹ thuật van bướm tay gạt

• Đường kính danh nghĩa: DN50 – DN300 (tùy model)
• Áp suất làm việc: PN10 / PN16
• Kiểu vận hành: Tay gạt (lever)
• Kiểu kết nối: Wafer (kẹp bích) / lug (tai bích)
• Vật liệu thân van: Gang, gang dẻo, inox
• Vật liệu đĩa: Inox 304/316, gang mạ
• Gioăng làm kín: EPDM, NBR, PTFE
• Nhiệt độ làm việc: -10°C đến 120°C (tùy vật liệu gioăng)
• Môi trường sử dụng: Nước sạch, nước thải, khí, hệ thống HVAC
• Kiểu đóng mở: Xoay 0–90°
• Ứng dụng: Cấp thoát nước, PCCC, xử lý nước, công nghiệp nhẹ

Giới thiệu van bướm tay gạt

Van bướm tay gạt là một loại van công nghiệp dùng để đóng mở hoặc điều tiết dòng chảy trong đường ống bằng cách xoay đĩa van dạng tròn. Thiết bị này thường được ứng dụng trong các hệ thống cấp thoát nước, công trình thủy lợi và các nhà máy thủy điện quy mô vừa và nhỏ.

Van bướm có ưu điểm nổi bật là cấu trúc đơn giản, kích thước nhỏ gọn, trọng lượng nhẹ, thao tác đóng mở nhanh và tổn thất áp suất thấp. Nhờ thiết kế cơ học tối ưu, van có thể vừa đảm nhiệm chức năng đóng ngắt, vừa hỗ trợ điều tiết lưu lượng dòng chảy trong hệ thống đường ống.

Trong các ứng dụng thủy lợi, van bướm tay gạt đặc biệt phù hợp với các hệ thống có đường kính lớn và cột áp thấp đến trung bình. Thiết bị có thể hoạt động hiệu quả trong các đường ống đường kính lớn, đồng thời đáp ứng điều kiện làm việc với cột nước tương đối cao trong giới hạn thiết kế, giúp tối ưu hiệu quả vận hành của hệ thống.

Lịch sử phát triển van bướm tay gạt

Nguyên mẫu sớm nhất của van bướm có thể bắt nguồn từ các dạng van quay thủ công trong thế kỷ 18, tuy nhiên đến giữa thế kỷ 20, van bướm hiện đại mới bắt đầu được phát triển và ứng dụng rộng rãi trong các hệ thống đường ống công nghiệp. Từ những năm 1940, loại van này đã được đưa vào sử dụng trong các hệ thống có lưu lượng lớn nhờ ưu điểm vận hành nhanh và kết cấu đơn giản.

Quá trình phát triển của van bướm tập trung vào hai yếu tố chính là độ tin cậy và tính kinh tế. Trải qua nhiều giai đoạn cải tiến, van bướm đã hình thành các thế hệ cấu trúc khác nhau như đồng tâm, lệch tâm kép và lệch tâm ba. Van bướm đồng tâm có cấu trúc đơn giản, trục van và đĩa van nằm cùng tâm, tuy nhiên bề mặt làm kín dễ bị mài mòn và chỉ phù hợp với điều kiện áp suất thấp.

Để khắc phục hạn chế này, van bướm lệch tâm kép được phát triển với thiết kế trục lệch tâm, giúp giảm ma sát khi đóng mở và cải thiện khả năng làm kín bằng kim loại, đồng thời nâng mức chịu áp suất lên khoảng 6,4MPa. Tiếp theo, van bướm lệch tâm ba tiếp tục được cải tiến với góc lệch bổ sung trên bề mặt làm kín, tạo cơ chế “làm kín xoắn” thay vì tiếp xúc trực tiếp, giúp giảm rò rỉ đáng kể và mở rộng dải nhiệt độ làm việc từ -196℃ đến hơn 600℃.

Trong giai đoạn hiện đại, cùng với sự phát triển của công nghiệp 4.0, van bướm thông minh đã ra đời, tích hợp cảm biến áp suất, nhiệt độ và lưu lượng. Hệ thống này cho phép giám sát và điều khiển theo thời gian thực, hình thành mô hình vận hành “tự cảm biến – tự chẩn đoán – tự điều chỉnh”, nâng cao hiệu quả và độ an toàn trong vận hành công nghiệp.

Các thành phần chính van bướm tay gạt

1. Thân van: Chức năng của thân van là tạo thành đường dẫn dòng chảy cho môi chất, đồng thời chịu trọng lượng của toàn bộ van, lực vận hành, mô-men xoắn và áp suất dòng chảy. Vật liệu chế tạo thân van thường gồm gang, thép carbon, thép không gỉ… Các phương pháp kết nối phổ biến bao gồm mặt bích, kẹp wafer, hàn đối đầu hoặc kiểu lug.

2. Đĩa van (van bướm): Đây là bộ phận trực tiếp thực hiện việc đóng/mở dòng chảy. Khi đóng, đĩa van chắn hoàn toàn dòng lưu chất; khi mở, nó xoay song song với dòng chảy để giảm tổn thất áp suất. Vật liệu chế tạo có thể là gang, thép carbon, inox, đồng nhôm… Thiết kế khí động học hợp lý giúp giảm lực cản dòng chảy và tăng hiệu quả vận hành.

3. Trục van và ổ trục: Trục van có nhiệm vụ truyền chuyển động từ bộ truyền động xuống đĩa van và đỡ toàn bộ tải trọng của đĩa. Trục thường có cấu trúc dạng thanh xuyên suốt, được xử lý nhiệt để tăng độ bền và khả năng chống ăn mòn. Ổ trục giúp giảm ma sát và hấp thụ lực tác động trong quá trình vận hành.

4. Thiết bị khóa: Hỗ trợ cố định vị trí van ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, đảm bảo an toàn và ổn định trong vận hành hệ thống.

5. Van bypass và ống bypass: Dùng để giảm mô-men xoắn khi vận hành van chính, hạn chế rung động và cân bằng áp suất trước và sau van, đặc biệt hữu ích với hệ thống đường ống lớn.

6. Van khí: Có chức năng xả khí khi khởi động và cấp khí khi ngừng hệ thống, giúp tránh hiện tượng chân không gây hư hỏng đường ống. Van khí thường hoạt động tự động dựa trên phao và áp suất trong hệ thống, đảm bảo an toàn khi nạp hoặc xả nước.

7. Khớp giãn nở: Cho phép bù giãn nở nhiệt và sai lệch lắp đặt của đường ống, giúp hệ thống vận hành ổn định và giảm ứng suất cơ học khi nhiệt độ thay đổi.

8. Thiết bị làm kín: Ngăn rò rỉ giữa thân van và đĩa van. Vật liệu làm kín có thể là cao su kỹ thuật như EPDM, NBR, Viton, PTFE hoặc dạng kim loại. Một số thiết kế hiện đại sử dụng cơ chế làm kín đa lớp hoặc ghế van đặc biệt để tăng hiệu quả chống rò rỉ trong điều kiện áp suất cao.

9. Thiết bị truyền động: Là bộ phận điều khiển hoạt động đóng mở của van, bao gồm tay gạt, bộ giảm tốc bánh răng, bộ truyền động khí nén, điện hoặc thủy lực. Một số cơ cấu có khả năng tự hãm giúp giữ van ở vị trí mong muốn mà không bị trượt trong quá trình vận hành.

Nguyên lý hoạt động và phân loại cấu tạo van bướm tay gạt

Van bướm tay gạt là một loại van dùng để điều khiển dòng chảy của chất lỏng hoặc điều chỉnh lưu lượng trong đường ống thông qua việc xoay một đĩa van. Nguyên lý hoạt động cơ bản của van là trục van truyền chuyển động làm đĩa bướm (bộ phận đóng/mở) quay khoảng 90° hoặc nhỏ hơn 90° quanh trục của chính nó hoặc trục lệch tâm đặt trong thân van. Khi thay đổi góc giữa đĩa van và hướng dòng chảy, van sẽ thực hiện chức năng đóng, mở hoặc điều tiết lưu lượng. Góc quay từ trạng thái đóng đến mở hoàn toàn thường nhỏ hơn 90°, giúp van có đặc điểm đóng mở nhanh và tổn thất áp suất thấp trong quá trình vận hành.

Dựa trên vị trí tương quan giữa trục van, đĩa van và tâm thân van, van bướm được phân loại thành ba dạng chính gồm van bướm đồng tâm, van bướm lệch tâm kép và van bướm lệch tâm ba. Van bướm đồng tâm có trục, đĩa và thân van nằm cùng tâm, cấu trúc đơn giản và phù hợp cho điều kiện áp suất thấp. Van bướm lệch tâm kép có trục được bố trí lệch so với tâm đĩa và thân van, giúp giảm ma sát khi đóng mở, cải thiện độ kín và cho phép làm việc ở áp suất cao hơn. Van bướm lệch tâm ba bổ sung thêm một góc lệch hình học trên bề mặt làm kín, tạo cơ chế làm kín dạng xoắn, giúp giảm rò rỉ, mở rộng dải nhiệt độ và áp suất làm việc, phù hợp môi trường vận hành khắc nghiệt.

Dựa trên vật liệu làm kín, van bướm được chia thành hai nhóm là làm kín mềm và làm kín cứng. Loại làm kín mềm sử dụng các vật liệu đàn hồi như cao su kỹ thuật hoặc PTFE cho bề mặt làm kín, có khả năng kín tốt và phù hợp điều kiện áp suất trung bình và thấp. Ngược lại, loại làm kín cứng sử dụng vật liệu kim loại hoặc hợp kim kim loại, có khả năng chịu nhiệt độ cao, áp suất lớn và mài mòn tốt hơn, thích hợp cho các môi trường làm việc khắc nghiệt.

Dựa trên phương pháp kết nối với đường ống, van bướm được chia thành van bướm wafer, van bướm mặt bích, van bướm tai và van bướm hàn. Van wafer được lắp kẹp giữa hai mặt bích bằng bu lông, có thiết kế nhỏ gọn và tiết kiệm không gian lắp đặt. Van mặt bích có mặt bích ở hai đầu thân van, giúp lắp đặt chắc chắn và thuận tiện khi tháo bảo trì. Van hàn được nối trực tiếp vào đường ống bằng phương pháp hàn, phù hợp cho hệ thống áp suất cao hoặc yêu cầu không rò rỉ tuyệt đối.

Dựa trên nguồn năng lượng vận hành, van bướm có thể chia thành các loại như vận hành tay gạt, tay quay, điều khiển điện, điều khiển khí nén, thủy lực hoặc kết hợp điện – thủy lực. Sự đa dạng này giúp van bướm đáp ứng từ các ứng dụng vận hành thủ công đơn giản đến các hệ thống tự động hóa công nghiệp phức tạp.

Đặc điểm kỹ thuật van bướm tay gạt

Van bướm tay gạt là một loại van quay, và các đặc tính kỹ thuật của nó chủ yếu thể hiện qua cấu trúc, hiệu suất làm việc và phạm vi ứng dụng thực tế.

Van bướm có ưu điểm nổi bật là cấu trúc đơn giản, thiết kế nhỏ gọn, kích thước và khối lượng nhẹ, giúp việc lắp đặt và vận hành trở nên dễ dàng. Van có khả năng đóng mở nhanh, tổn thất áp suất thấp và phù hợp với các hệ thống đường ống có đường kính lớn. Ngoài ra, van còn có thể đảm nhiệm cả chức năng đóng ngắt và điều tiết lưu lượng, đồng thời có khả năng làm việc với môi chất chứa hạt rắn như bùn hoặc nước thải. Hiệu suất làm kín của van tương đối tốt trong điều kiện áp suất thấp.

Tuy nhiên, van bướm cũng tồn tại một số hạn chế như phạm vi áp suất và nhiệt độ làm việc chưa rộng bằng một số loại van khác. Khả năng làm kín thường kém hơn so với van bi hoặc van cổng, đặc biệt trong điều kiện áp suất cao. Ngoài ra, phạm vi điều tiết lưu lượng còn hạn chế và luôn tồn tại tổn thất áp suất do đĩa van nằm trực tiếp trong dòng chảy.

Về thông số kỹ thuật, van bướm có thể đạt áp suất danh nghĩa lên đến CLASS900 (PN160), với dải nhiệt độ làm việc từ -196℃ đến khoảng 150℃, một số dòng đặc biệt có thể chịu nhiệt độ cao hơn tùy thiết kế. Đường kính danh nghĩa dao động từ DN3 đến DN2400, phù hợp nhiều quy mô hệ thống. Các kiểu kết nối phổ biến gồm mặt bích, wafer, hàn đối đầu và tai lug. Phương thức truyền động đa dạng như tay gạt, tay quay, bánh răng trục vít, điện, khí nén, thủy lực hoặc kết hợp điện – thủy lực. Về cấu trúc làm kín có hai dạng chính là làm kín mềm và làm kín cứng, cùng các kiểu cấu trúc như đồng tâm, lệch tâm kép và lệch tâm ba, đáp ứng nhiều điều kiện vận hành khác nhau.

Các lĩnh vực ứng dụng van bướm tay gạt

Van bướm tay gạt là thiết bị quan trọng trong lĩnh vực điều khiển dòng chảy chất lỏng công nghiệp, đóng vai trò thiết yếu trong nhiều ngành như dầu khí, hóa chất, điện lực và luyện kim. Đây là một trong những thiết bị điều tiết và đóng ngắt phổ biến nhất trong hệ thống đường ống công nghiệp, giữ vai trò cốt lõi trong quá trình vận chuyển và kiểm soát lưu chất trong các ngành năng lượng, hóa chất và xử lý nước.

Trong lĩnh vực xử lý nước và kỹ thuật đô thị, cùng với tốc độ đô thị hóa ngày càng tăng, nhu cầu sử dụng van bướm trong hệ thống cấp thoát nước, nhà máy xử lý nước thải và hệ thống điều hòa không khí (HVAC) trong các công trình xây dựng ngày càng lớn. Trong các hệ thống này, van bướm dạng wafer sử dụng gioăng mềm như EPDM có thể đạt độ kín cao, đáp ứng các tiêu chuẩn vệ sinh trong cấp nước sinh hoạt và nước uống.

Trong ngành dầu khí và hóa chất, van bướm được sử dụng rộng rãi nhờ khả năng làm việc ổn định trong môi trường áp suất và nhiệt độ khác nhau. Đặc biệt, các dòng van bướm lệch tâm ba với cấu trúc làm kín kim loại có khả năng chịu được môi trường ăn mòn như H₂S và CO₂, phù hợp cho các ứng dụng hóa dầu và xử lý khí công nghiệp.

Trong ngành điện lực, van bướm là thiết bị quan trọng trong hệ thống điều khiển dòng chảy của nước làm mát và hơi. Một số loại van sử dụng vật liệu hợp kim đặc biệt như Hastelloy có thể đáp ứng yêu cầu làm việc trong môi trường khắc nghiệt, bao gồm cả nhà máy điện hạt nhân với điều kiện nhiệt độ và bức xạ cao.

Trong ngành luyện kim, van bướm được sử dụng trong các hệ thống khí lò cao, khí thải và đường ống công nghệ. Thực tế cho thấy nhiều loại van bướm lệch tâm kép có thể vận hành ổn định trong thời gian dài mà không xảy ra rò rỉ, đáp ứng yêu cầu vận hành liên tục trong môi trường công nghiệp nặng.

Trong lĩnh vực bảo vệ môi trường, van bướm chịu nhiệt độ cao được ứng dụng trong các quá trình xử lý khí thải, khử lưu huỳnh và thu hồi nhiệt, góp phần nâng cao hiệu quả xử lý và giảm phát thải trong công nghiệp hiện đại.

Ngoài ra, van bướm còn được sử dụng trong các hệ thống thông gió, hút bụi và đường ống khí trong nhiều ngành như luyện kim, công nghiệp nhẹ, điện lực và hóa dầu, nhờ khả năng đóng mở nhanh và điều tiết linh hoạt dòng khí và chất lỏng.

Lắp đặt, vận hành và bảo trì van bướm tay gạt

Trong quá trình lắp đặt, đĩa van bướm tay gạt cần được đặt ở vị trí đóng để đảm bảo an toàn thi công, đồng thời kiểm tra hướng lắp theo chiều dòng chảy của môi chất trước khi cố định van vào đường ống. Đối với các hệ thống có van bypass, cần mở van bypass trước khi vận hành chính để cân bằng áp suất, tránh gây sốc áp trong đường ống. Với các van có kích thước lớn, việc lắp đặt cần đảm bảo giá đỡ chắc chắn và nền móng ổn định để tránh rung lắc khi vận hành. Các khớp giãn nở thường được sử dụng kèm theo để hấp thụ giãn nở nhiệt, giúp hệ thống hoạt động ổn định và giảm ứng suất cơ học trong đường ống.

Về vận hành, van bướm tay gạt không có cơ chế tự khóa nên cần thao tác trực tiếp bằng tay gạt để điều chỉnh góc mở theo yêu cầu. Khi cần cố định vị trí van, có thể sử dụng cơ cấu khóa tay gạt hoặc kết hợp bộ giảm tốc để hỗ trợ điều khiển chính xác hơn trong các hệ thống có kích thước lớn. Ngoài ra, van có thể kết hợp với các dạng truyền động như điện, khí nén hoặc thủy lực trong một số ứng dụng đặc biệt nhằm hỗ trợ vận hành từ xa hoặc tự động hóa. Van bypass và các phụ kiện hỗ trợ giúp giảm mô-men xoắn khi thao tác và ổn định áp suất trong quá trình đóng mở. Cấu trúc làm kín của van thường sử dụng gioăng đàn hồi giúp hạn chế rò rỉ trong điều kiện làm việc tiêu chuẩn.

Trong công tác bảo trì, cần kiểm tra định kỳ khả năng đóng kín của van và độ linh hoạt của trục quay để đảm bảo vận hành ổn định lâu dài. Khi làm việc trong môi trường nhiệt độ cao, áp suất lớn hoặc có tính ăn mòn, cần theo dõi hiện tượng lão hóa của gioăng làm kín và mài mòn bề mặt đĩa van để kịp thời thay thế. Thiết kế đơn giản của van bướm tay gạt giúp việc tháo lắp và thay thế linh kiện trở nên thuận tiện, giảm thời gian dừng hệ thống. Đối với các hệ thống có tần suất vận hành cao, cần chú ý hiện tượng rung động hoặc mài mòn do dòng chảy gây ra, đặc biệt ở các vị trí lưu lượng lớn. Ngoài ra, trong các hệ thống hiện đại, việc kết hợp cảm biến giám sát giúp theo dõi trạng thái van và hỗ trợ bảo trì hiệu quả hơn.

Những thách thức công nghệ và sự phát triển nghiên cứu

Van bướm tay gạt hiện nay phải đối mặt với nhiều thách thức trong quá trình ứng dụng ở các điều kiện làm việc khắc nghiệt. Một trong những vấn đề lớn là sự biến dạng của vật liệu làm kín kim loại khi làm việc ở nhiệt độ cực cao, ảnh hưởng trực tiếp đến độ kín và độ bền của van. Bên cạnh đó, trong môi trường có tính ăn mòn mạnh, yêu cầu về vật liệu chế tạo trở nên rất cao để đảm bảo tuổi thọ và độ ổn định vận hành. Ngoài ra, khi điều khiển lưu lượng nhỏ, van có thể gặp hiện tượng phi tuyến tính trong đặc tính dòng chảy, gây khó khăn cho việc điều chỉnh chính xác.

Trong các hệ thống thủy lực lớn, một thách thức khác là hiện tượng rung động của đĩa van do sự hình thành xoáy Karman trong dòng chảy. Hiện tượng này có thể gây cộng hưởng, dẫn đến nứt mỏi và giảm tuổi thọ của cấu trúc van nếu không được kiểm soát tốt trong thiết kế và vận hành.

Về hướng nghiên cứu, các phương pháp mô phỏng số hiện đại như phân tích phần tử hữu hạn, động lực học chất lỏng tính toán và mô phỏng tương tác chất lỏng – kết cấu đang được ứng dụng rộng rãi để tối ưu hóa thiết kế van bướm. Các nghiên cứu này nhằm mục tiêu giảm tổn thất áp suất, tăng độ bền cơ học và hạn chế hiện tượng cộng hưởng trong quá trình vận hành.

Song song đó, nhiều giải pháp thiết kế mới cũng được đề xuất trong các bằng sáng chế, tập trung vào tối ưu hóa hình dạng dòng chảy và cấu trúc làm kín nhằm kéo dài tuổi thọ thiết bị và giảm chi phí vận hành. Đồng thời, việc tích hợp cảm biến áp suất, nhiệt độ và lưu lượng kết hợp với công nghệ IoT và trí tuệ nhân tạo giúp van bướm có khả năng giám sát trạng thái theo thời gian thực, chẩn đoán lỗi và dự đoán bảo trì, tiến tới mô hình vận hành thông minh và tự động hóa cao.

Trong lĩnh vực vật liệu, các nghiên cứu mới tập trung phát triển vật liệu chịu ăn mòn, chịu nhiệt độ cao và chịu nhiệt độ thấp, nhằm đáp ứng các điều kiện làm việc đặc biệt như môi trường biển sâu, hệ thống năng lượng hydro và công nghệ thu giữ – lưu trữ carbon.
