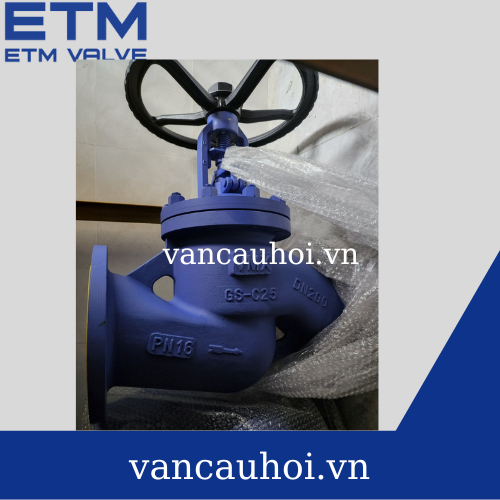

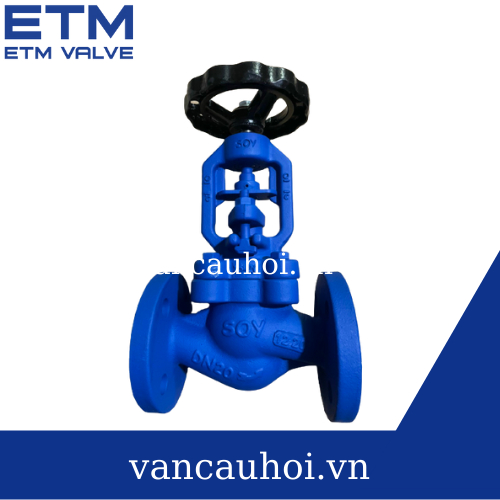

Van cầu dầu nóng VMX
Van cầu dầu nóng VMX là loại van công nghiệp được sử dụng để kiểm soát lưu lượng và việc đóng/mở môi chất trong đường ống. Chúng chủ yếu được sử dụng trong hệ thống đường ống cho hơi nước, khí và môi chất lỏng trong các ngành công nghiệp như dầu khí, hóa chất, dược phẩm và điện lực. Chúng có chức năng cắt và kết nối môi chất, với phạm vi nhiệt độ hoạt động từ -29 đến 425℃, áp suất định mức từ PN1.6 đến 40.0MPa và đường kính từ DN15 đến 600.
Van sử dụng công nghệ làm kín bằng ống xếp, tạo thành một rào cản cách ly trung bình bằng cách hàn ống xếp kim loại vào thân van và tạo thành cấu trúc làm kín kép với gioăng làm kín để đảm bảo không rò rỉ thân van. Thân van được làm bằng thép đúc, thép không gỉ và các vật liệu khác. Bề mặt làm kín được xử lý bằng phương pháp hàn hợp kim cứng gốc coban và đánh bóng. Thân van được xử lý nitơ hóa để tăng cường khả năng chống mài mòn và chống ăn mòn. Các sản phẩm tuân thủ các tiêu chuẩn quốc tế như DIN, phù hợp với các yêu cầu kỹ thuật trong các hệ thống công nghiệp tiêu chuẩn châu Âu.
Thông số kỹ thuật Van cầu dầu nóng VMX
- Kích thước: DN15 – DN600
- Áp suất làm việc: PN1.6 – PN40
- Nhiệt độ làm việc: -29°C đến 425°C
- Vật liệu thân van: thép đúc, thép không gỉ
- Kiểu làm kín: Bellow seal (ống xếp kim loại) + gioăng trục
- Kiểu kết nối: mặt bích, ren, hàn
- Vận hành: tay quay
- Tiêu chuẩn: DIN
- Ứng dụng: dầu nóng, hơi nước, khí, chất lỏng công nghiệp
Tổng quan sản phẩm van cầu dầu nóng VMX
Van cầu dầu nóng VMX được sản xuất bằng công nghệ tiên tiến và ứng dụng công nghệ làm kín ống xếp kim loại (bellows seal). Ống xếp kim loại đàn hồi hiệu suất cao có tuổi thọ mỏi dài, giúp tăng độ bền và độ ổn định trong quá trình vận hành.
Thiết kế làm kín bằng ống xếp giúp loại bỏ hoàn toàn các nhược điểm của gioăng làm kín trục van thông thường như lão hóa nhanh và rò rỉ. Nhờ đó, van không chỉ nâng cao hiệu quả tiết kiệm năng lượng và đảm bảo an toàn cho hệ thống sản xuất, mà còn giảm chi phí bảo trì, giảm tần suất bảo dưỡng và mang lại môi trường làm việc sạch sẽ, an toàn hơn.
Đặc điểm cấu trúc van cầu dầu nóng VMX
Thiết kế làm kín kép (Bellow Seat + gioăng): Nếu Bellow Seat bị hỏng, gioăng trục van cũng sẽ ngăn không cho rò rỉ xảy ra.
Sản phẩm có cấu trúc hợp lý, khả năng làm kín đáng tin cậy, hiệu suất ổn định và ngoại hình gọn đẹp.
Không thất thoát chất lỏng, giảm tổn thất năng lượng và cải thiện độ an toàn của thiết bị nhà máy.
Bề mặt làm kín được phủ hợp kim cứng gốc Co, có khả năng chống mài mòn, chống ăn mòn và giảm ma sát tốt, giúp tăng tuổi thọ và giảm chi phí bảo trì.
Thiết kế gioăng dạng ống xếp chắc chắn đảm bảo không rò rỉ tại thân van, mang lại khả năng vận hành ổn định.
Trục van được xử lý tôi và ram, kết hợp nitơ hóa bề mặt giúp tăng khả năng chống ăn mòn và chống mài mòn.
Bộ chỉ báo vị trí nâng van trực quan, giúp dễ dàng quan sát trạng thái đóng/mở.
Tiêu chuẩn và thông số kỹ thuật
Tiêu chuẩn thiết kế và sản xuất: DIN
Tiêu chuẩn kiểm tra và thử nghiệm: DIN (theo tiêu chuẩn kiểm tra áp lực và độ kín của hệ van công nghiệp)
Phạm vi ứng dụng: Van cầu dầu nóng VMX thích hợp cho nhiều điều kiện làm việc khác nhau trong đường ống của các ngành công nghiệp như dầu khí, hóa chất, dược phẩm, phân bón và điện lực, và được sử dụng để ngắt hoặc kết nối môi chất trong đường ống.
Vật liệu linh kiện
|
Số seri
|
Modle
|
DIN EN 1092-1 PN16 / PN25 / PN40 (theo DIN)
|
PN16 / PN25 / PN40 (theo DIN)
|
|
1
|
Thân van
|
Thép cacbon WCB
|
Thép không gỉ CF8 và CF8M
|
|
2
|
Nắp van
|
Thép cacbon WCB
|
Thép không gỉ CF8 và CF8M
|
|
3
|
Bề mặt niêm phong
|
304/F4
|
304/F4
|
|
4
|
Đĩa van
|
2Cr/3Cr13
|
304/316
|
|
5
|
Thân van
|
2Cr/13Cr/304
|
304/316
|
|
6
|
Tay quay
|
Thép cacbon WCB
|
Thép cacbon WCB
|
|
7
|
Chất làm đầy
|
Than chì dẻo
|
–
|
|
8
|
Gioăng
|
Gioăng composite than chì 304 / Gioăng xoắn ốc / F4
|
–
|
|
9
|
Ống thổi
|
304/316L
|
–
|
|
10
|
Hạt cườm, tấm khóa
|
304/316L
|
–
|
|
11
|
Đai ốc thân van
|
Đồng
|
–
|
|
12
|
Nắp áp suất
|
WCB
|
304
|
Dưới đây là vật liệu và hiệu suất các bộ phận chính của van cầu bellow seal (bellows seal globe valve):
|
Tên bộ phận
|
Thân van
|
Nắp van
|
Thân van
|
Đĩa van
|
Bề mặt niêm phong
bề mặt niêm phong
|
Gioăng làm kín
|
|
GS-C25
|
GS-C25
|
GS-C25
|
13 Cr
|
2Cr13
|
2Cr13
|
Than chì dẻo
THAN CHÌ
|
|
STL
|
||||||
|
304
|
CF8
|
CF8
|
304
|
304
|
304
|
Than chì dẻo
THAN CHÌ
|
|
STL
|
PTFE
|
|||||
|
316
|
CF8M
|
CF8M
|
316
|
316
|
316
|
Than chì dẻo
THAN CHÌ
|
|
STL
|
PTFE
|
|||||
|
304L
|
Cf3
|
CF3
|
316
|
304L
|
304L
|
Than chì dẻo
THAN CHÌ
|
|
STL
|
PTFE
|
|||||
|
316 lít
|
CF3M
|
CF3M
|
316
|
316 lít
|
316 lít
|
Than chì dẻo
THAN CHÌ
|
|
STL
|
PTFE
|
Kích thước bên ngoài và kích thước kết nối của van bellow seal (bellows seal globe valve):
|
PN
|
DN
|
L
|
D
|
D1
|
D2
|
B
|
f
|
H
|
N-ф
|
△H
(STRODE)
|
|
1.6
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
191
|
4-14
|
6
|
|
20
|
150
|
105
|
75
|
58
|
18
|
2
|
191
|
4-14
|
6
|
|
|
25
|
160
|
115
|
85
|
68
|
18
|
2
|
197
|
4-14
|
8
|
|
|
32
|
180
|
140
|
100
|
78
|
18
|
2
|
200
|
4-18
|
8
|
|
|
40
|
200
|
150
|
110
|
88
|
18
|
3
|
218
|
4-18
|
13
|
|
|
50
|
230
|
165
|
125
|
102
|
20
|
3
|
220
|
4-18
|
13
|
|
|
65
|
290
|
185
|
145
|
122
|
20
|
3
|
238
|
4-18
|
16
|
|
|
80
|
310
|
200
|
160
|
138
|
20
|
3
|
257
|
4-18
|
20
|
|
|
100
|
350
|
220
|
180
|
158
|
20
|
3
|
340
|
4-18
|
25
|
|
|
125
|
400
|
250
|
210
|
188
|
22
|
3
|
360
|
4-18
|
32
|
|
|
150
|
480
|
285
|
240
|
212
|
22
|
3
|
390
|
8-22
|
40
|
|
|
200
|
600
|
340
|
295
|
268
|
24
|
3
|
530
|
12-22
|
50
|
|
|
2.5
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
191
|
4-14
|
6
|
|
20
|
150
|
105
|
75
|
58
|
18
|
2
|
191
|
4-14
|
6
|
|
|
25
|
160
|
115
|
85
|
68
|
18
|
2
|
197
|
4-14
|
8
|
|
|
32
|
180
|
140
|
100
|
78
|
18
|
2
|
200
|
4-18
|
8
|
|
|
40
|
200
|
150
|
110
|
88
|
18
|
3
|
218
|
4-18
|
13
|
|
|
50
|
230
|
165
|
125
|
102
|
20
|
3
|
220
|
4-18
|
13
|
|
|
65
|
290
|
180
|
145
|
122
|
22
|
3
|
238
|
4-18
|
16
|
|
|
80
|
310
|
200
|
160
|
138
|
24
|
3
|
257
|
4-18
|
20
|
|
|
100
|
350
|
235
|
190
|
162
|
24
|
3
|
340
|
8-22
|
25
|
|
|
125
|
400
|
270
|
220
|
188
|
26
|
3
|
360
|
8-26
|
32
|
|
|
150
|
480
|
300
|
250
|
218
|
28
|
3
|
390
|
8-26
|
40
|
|
|
200
|
600
|
360
|
310
|
278
|
30
|
3
|
530
|
12-26
|
50
|
|
|
4.0
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
191
|
4-14
|
6
|
|
20
|
150
|
105
|
75
|
58
|
18
|
2
|
191
|
4-14
|
6
|
|
|
25
|
160
|
115
|
85
|
68
|
18
|
2
|
197
|
4-14
|
8
|
|
|
32
|
180
|
140
|
100
|
78
|
18
|
2
|
200
|
4-18
|
8
|
|
|
40
|
200
|
150
|
110
|
88
|
18
|
3
|
218
|
4-18
|
13
|
|
|
50
|
230
|
165
|
125
|
102
|
20
|
3
|
220
|
4-18
|
13
|
|
|
65
|
290
|
185
|
145
|
122
|
22
|
3
|
238
|
4-18
|
16
|
|
|
80
|
310
|
200
|
160
|
138
|
24
|
3
|
257
|
8-18
|
20
|
|
|
100
|
350
|
235
|
190
|
162
|
24
|
3
|
340
|
8-22
|
25
|
|
|
125
|
400
|
270
|
220
|
188
|
26
|
3
|
360
|
8-26
|
32
|
|
|
150
|
480
|
300
|
250
|
218
|
28
|
3
|
390
|
8-26
|
40
|
