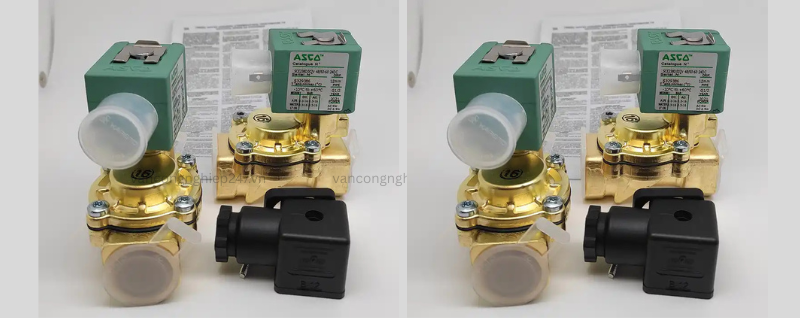

Van điện từ 2/2

Van điện từ 2 vị trí 2 chiều là một loại van công nghiệp dùng để điều khiển dòng chảy của chất lỏng hoặc khí thông qua tín hiệu điện. Khi cuộn coil được cấp điện, lực điện từ sinh ra sẽ hút lõi van để mở van; khi ngắt điện, lò xo hồi vị sẽ đưa lõi van trở về vị trí ban đầu để đóng van. Theo nguyên lý hoạt động, van điện từ 2/2 thường được chia thành ba loại gồm van tác động trực tiếp, van tác động trực tiếp từng bước và van điều khiển bằng pilot.

Van điện từ 2/2 được ứng dụng rộng rãi trong các hệ thống tự động hóa, thiết bị rửa xe, máy móc thực phẩm, hệ thống xử lý nước, thiết bị y tế và nhiều dây chuyền sản xuất công nghiệp khác. Khi lựa chọn van cần xem xét các yếu tố như áp suất làm việc, loại môi chất, nhiệt độ hoạt động, điện áp sử dụng và kích thước đường ống phù hợp.

Thông số kỹ thuật van điện từ 2/2

• Kiểu van: 2 cổng 2 vị trí (đóng/mở)
• Môi chất sử dụng: Nước, khí nén, dầu, hơi (tùy model)
• Áp suất làm việc: 0 ~ 0.8 MPa (một số loại: 0.05 ~ 2.5 MPa)
• Nhiệt độ môi chất: -5°C ~ +80°C (loại đặc biệt có thể -40°C ~ +180°C)
• Điện áp điều khiển: AC220V, AC110V, AC24V, DC24V, DC12V
• Vật liệu thân van: Đồng thau, inox, nhựa kỹ thuật
• Vật liệu làm kín: NBR, EPDM, FKM (Viton), PTFE
• Cấp bảo vệ: IP54 – IP65
• Kiểu hoạt động: Thường đóng (NC) / Thường mở (NO)
• Kiểu kết nối: Ren trong (phổ biến), mặt bích (kích thước lớn)
• Thời gian phản hồi: < 1 giây

Định nghĩa sản phẩm van điện từ 2/2

Van điện từ 2 vị trí 2 chiều là thiết bị điều khiển tự động dùng tín hiệu điện để đóng hoặc mở dòng lưu chất trong hệ thống đường ống. Đây là dòng van điều khiển lưu chất được sử dụng phổ biến trong nhiều ngành công nghiệp hiện nay.

Van điện từ 2/2 bao gồm hai bộ phận chính là cụm nam châm điện (gồm cuộn coil và lõi từ) và thân van (bao gồm lõi van, đế van, lò xo và gioăng làm kín). Khi cuộn coil được cấp điện, lực điện từ sẽ làm dịch chuyển lõi van để thay đổi trạng thái đóng hoặc mở của van.

Van có cấu tạo đơn giản, thiết kế nhỏ gọn, dễ lắp đặt và bảo trì. Sản phẩm phù hợp với nhiều môi trường làm việc khác nhau như nước sạch, khí nén, hơi nóng, dầu nhẹ hoặc hóa chất có độ ăn mòn thấp.

Nguyên lý hoạt động van điện từ 2/2

Nguyên lý hoạt động của van điện từ 2/2 dựa trên lực điện từ tác động lên lõi van để điều khiển trạng thái đóng/mở của dòng môi chất. Khi cuộn dây điện từ được cấp điện, từ trường sinh ra sẽ hút lõi van di chuyển khỏi vị trí làm kín, mở đường dẫn lưu chất và cho phép môi chất đi qua. Khi ngắt nguồn điện, lực từ biến mất, lò xo hồi vị sẽ đưa lõi van trở về vị trí ban đầu, ép sát vào đế van để đóng kín đường dẫn và ngăn dòng chảy của môi chất.

Dựa trên cấu tạo và nguyên lý vận hành, van điện từ 2 vị trí 2 chiều thường được chia thành ba dạng chính gồm: loại tác động trực tiếp, loại điều khiển gián tiếp bằng van dẫn hướng và loại tác động trực tiếp từng bước.

Van điện từ tác động trực tiếp hoạt động bằng cách sử dụng lực điện từ tác động trực tiếp lên lõi van để đóng hoặc mở van. Loại van này có cấu trúc đơn giản, thời gian phản hồi nhanh, thích hợp cho các hệ thống yêu cầu đóng mở liên tục với tần suất cao hoặc thời gian phản hồi ngắn. Ngoài ra, van vẫn có thể hoạt động ổn định trong điều kiện áp suất thấp hoặc không có chênh lệch áp suất.

Van điện từ điều khiển gián tiếp sử dụng áp lực của chính môi chất để hỗ trợ việc đóng mở van chính. Khi cuộn coil được cấp điện, van dẫn hướng mở ra làm giảm áp suất trong buồng điều khiển phía trên màng van, tạo ra chênh lệch áp suất giúp van chính mở lên. Khi ngắt điện, lỗ dẫn hướng đóng lại, áp suất cân bằng trở lại và van chính tự động đóng xuống dưới tác động của lò xo và áp lực môi chất. Dòng van này thường được sử dụng cho hệ thống có lưu lượng lớn hoặc kích thước van lớn.

Van điện từ tác động trực tiếp từng bước là sự kết hợp giữa nguyên lý tác động trực tiếp và điều khiển gián tiếp. Khi chưa có chênh lệch áp suất, lực điện từ sẽ trực tiếp nâng van phụ và van chính để mở van. Khi hệ thống đạt đủ chênh áp, van sẽ tận dụng áp lực môi chất để hỗ trợ vận hành, giúp giảm tải cho cuộn coil điện từ. Loại van này có thể hoạt động ở áp suất bằng 0, chân không hoặc áp suất cao, tuy nhiên yêu cầu lắp đặt đúng kỹ thuật để đảm bảo hiệu quả hoạt động ổn định.

Van điện từ 2/2 được ứng dụng rộng rãi trong các hệ thống cấp nước, khí nén, hơi nóng, dầu truyền nhiệt, thiết bị xử lý nước, máy móc thực phẩm, dây chuyền tự động hóa và nhiều hệ thống điều khiển công nghiệp hiện đại nhờ khả năng đóng mở nhanh, vận hành ổn định và độ bền cao.

Cấu tạo van điện từ 2/2

Cấu trúc cơ bản của van điện từ hai vị trí hai chiều bao gồm các bộ phận chính như cuộn dây điện từ, lõi sắt động, lõi van dẫn hướng, thân van, đế van và lò xo hồi vị. Cuộn dây khi được cấp điện sẽ tạo ra từ trường, tác động lên lõi sắt để điều khiển chuyển động của lõi van dẫn hướng. Thân van và đế van tạo thành bộ phận làm kín và dẫn hướng dòng chảy, giúp kiểm soát sự đóng/mở của môi chất. Lò xo có nhiệm vụ đưa lõi van trở về vị trí ban đầu khi ngắt điện, đảm bảo trạng thái đóng van ổn định.

Dựa trên nguyên lý hoạt động, van điện từ hai vị trí hai chiều thường được phân thành hai dạng chính là loại tác động trực tiếp và loại vận hành bằng van điều khiển (gián tiếp).

Van tác động trực tiếp có cấu trúc đơn giản, trong đó lực điện từ từ cuộn coil tác động trực tiếp lên lõi van để thực hiện đóng hoặc mở. Ưu điểm của loại này là phản hồi nhanh, cấu tạo gọn nhẹ và có thể hoạt động tốt ngay cả khi không có chênh lệch áp suất hoặc áp suất thấp.

Van vận hành bằng van điều khiển có cấu trúc phức tạp hơn, bao gồm lỗ điều khiển và buồng áp suất. Khi cuộn dây được cấp điện, van dẫn hướng mở ra làm thay đổi áp suất trong buồng điều khiển, tạo chênh lệch áp suất để nâng lõi van chính và mở dòng chảy. Khi ngắt điện, hệ thống lò xo và áp suất môi chất sẽ đưa van trở về trạng thái đóng. Loại van này phù hợp với các hệ thống có lưu lượng lớn, đường kính lớn hoặc yêu cầu làm việc trong điều kiện áp suất cao.

Các danh mục chính van điện từ 2/2

Van điện từ hai vị trí hai chiều có sự khác biệt rõ rệt về nguyên lý, chức năng và cấu trúc, do đó được phân loại theo nhiều tiêu chí khác nhau. Dựa trên nguyên lý hoạt động, van điện từ hai vị trí hai chiều thường được chia thành ba nhóm chính: loại tác động trực tiếp, loại vận hành bằng van điều khiển (gián tiếp) và loại tác động trực tiếp từng bước.

Van điện từ tác động trực tiếp sử dụng lực điện từ từ cuộn coil để tác động trực tiếp lên lõi van, giúp đóng/mở dòng chảy nhanh chóng và đơn giản về cấu tạo.

Van điện từ điều khiển bằng áp suất (gián tiếp) sử dụng chênh lệch áp suất của môi chất để điều khiển lõi van chính. Cuộn điện từ chỉ điều khiển van dẫn hướng, từ đó gián tiếp điều khiển dòng chảy chính, phù hợp với hệ thống có lưu lượng lớn hoặc áp suất làm việc cao.

Van điện từ tác động trực tiếp từng bước là sự kết hợp giữa hai nguyên lý trên. Khi chênh lệch áp suất nhỏ hoặc bằng 0, van hoạt động như loại tác động trực tiếp. Khi có đủ chênh áp, van chuyển sang cơ chế điều khiển gián tiếp để tối ưu lực đóng/mở và giảm tải cho cuộn coil.

Dựa trên trạng thái khi mất điện, van điện từ hai vị trí hai chiều được chia thành loại thường đóng và thường mở. Loại thường đóng sẽ ở trạng thái đóng khi không cấp điện và chỉ mở khi được cấp điện. Ngược lại, loại thường mở sẽ ở trạng thái mở khi không cấp điện và đóng lại khi có điện, phù hợp với các hệ thống yêu cầu an toàn hoặc duy trì dòng chảy liên tục khi mất điện.

Theo môi trường làm việc, van điện từ hai vị trí hai chiều có thể sử dụng cho nhiều loại môi chất như nước, không khí, dầu, hơi nước, khí trung tính và một số môi chất đặc biệt như môi chất lạnh (amoniac, freon). Vật liệu thân van phổ biến gồm đồng thau, thép không gỉ và nhựa kỹ thuật. Thân van đồng thau có độ bền cơ học tốt và chi phí hợp lý; thép không gỉ có khả năng chống ăn mòn cao, phù hợp môi trường khắc nghiệt; nhựa kỹ thuật có ưu điểm nhẹ và chống ăn mòn tốt trong môi trường hóa chất.

Kích thước cổng kết nối đa dạng, phổ biến từ 1/8”, 1/4”, 3/8”, 1/2”, 3/4”, 1”, 1¼”, 1½” đến 2”, đáp ứng nhiều hệ thống đường ống khác nhau.

Thông số kỹ thuật van điện từ 2/2

Phạm vi áp suất làm việc của van điện từ hai vị trí hai chiều thường dao động từ 0 đến 8 bar, một số model có thể đạt 0,05–2,5 MPa hoặc 0,1–1,5 MPa tùy thiết kế. Phạm vi nhiệt độ môi chất phổ biến từ -5°C đến +80°C, trong các ứng dụng đặc biệt (như hệ thống lạnh hoặc hơi nóng) có thể mở rộng từ -40°C đến +180°C. Môi chất sử dụng gồm khí nén, nước, dầu, hơi nước, khí nhiên liệu và môi chất lạnh.

Điện áp điều khiển thường gồm AC24V, AC110V, AC220V/230V và DC12V, DC24V, với mức dao động cho phép khoảng ±10% điện áp định mức.

Vật liệu thân van thường là đồng thau hoặc thép không gỉ, kết hợp với các vật liệu làm kín như NBR (cao su nitrile), EPDM, FKM (cao su fluor) hoặc PTFE tùy theo môi trường làm việc. Cấp bảo vệ phổ biến là IP54 đến IP65, đảm bảo khả năng chống bụi và chống nước ở mức công nghiệp.

Phương thức kết nối chủ yếu là dạng ren trong, phù hợp lắp đặt nhanh và phổ biến trong hệ thống đường ống tiêu chuẩn. Hệ số lưu lượng (Cv) thay đổi theo từng model, phản ánh khả năng lưu thông của van và được lựa chọn theo yêu cầu lưu lượng hệ thống.

Về điều kiện lắp đặt, một số loại yêu cầu lắp theo phương thẳng đứng, cuộn coil hướng lên trên để đảm bảo hoạt động ổn định. Độ nhớt môi chất thường được khuyến nghị dưới 20 cSt hoặc khoảng 21 mm²/s để đảm bảo khả năng đóng mở chính xác và tránh kẹt van.

Các lĩnh vực ứng dụng van điện từ 2/2

Van điện từ hai vị trí hai chiều có ưu điểm nổi bật là cấu trúc đơn giản, nguyên lý hoạt động rõ ràng, dễ lựa chọn và phạm vi ứng dụng rộng. Nhờ khả năng điều khiển dòng chảy nhanh và chính xác, loại van này đóng vai trò quan trọng trong các hệ thống tự động hóa công nghiệp hiện đại cũng như các hệ thống điều khiển lưu chất trong nhiều lĩnh vực khác nhau.

Trong lĩnh vực công nghiệp nói chung, van điện từ hai vị trí hai chiều được sử dụng phổ biến trong các thiết bị làm sạch công nghiệp, máy móc chế biến thực phẩm, thiết bị gia dụng nhỏ, máy dệt, linh kiện khí nén, ngành dược phẩm – sinh học, thiết bị y tế, máy móc cao su – nhựa, thiết bị may mặc, hệ thống sấy công nghiệp, hệ thống HVAC, thiết bị mạ điện và sơn phủ, cùng nhiều dây chuyền sản xuất tự động khác.

Trong ngành lạnh và điều hòa công nghiệp, van điện từ hai vị trí hai chiều được ứng dụng để điều khiển tự động các đường ống môi chất lạnh, bao gồm đường ống lỏng, đường hút và đường ống khí nóng trong các hệ thống sử dụng môi chất như amoniac hoặc fluorocarbon. Nhờ khả năng đóng mở nhanh và độ kín cao, van giúp đảm bảo hiệu quả vận hành ổn định cho hệ thống làm lạnh.

Ngoài ra, van điện từ hai vị trí hai chiều còn được sử dụng để điều khiển tự động các môi chất như nước, nước nóng, hơi nước, khí nén và khí trung tính trong nhiều hệ thống công nghiệp. Đây là một trong những thành phần quan trọng trong các hệ thống điều khiển tự động, giúp kiểm soát lưu lượng, áp suất và trạng thái dòng chảy của môi chất một cách hiệu quả.

Theo các báo cáo ứng dụng thực tế, van điện từ hai vị trí hai chiều cũng xuất hiện nhiều trong các thiết bị tự động hóa, hệ thống rửa xe, thiết bị gia dụng, hệ thống xử lý nước, dây chuyền sản xuất và các hệ thống điều khiển công nghiệp khác, cho thấy tính phổ biến và vai trò không thể thay thế của thiết bị này trong công nghiệp hiện đại.

Tổng quan thị trường van điện từ 2/2

Thị trường van điện từ hai vị trí hai chiều tại Việt Nam đang ghi nhận xu hướng tăng trưởng ổn định, nhờ quá trình công nghiệp hóa, tự động hóa sản xuất và sự phát triển mạnh của các ngành như xử lý nước, thực phẩm, dệt may, cơ khí và HVAC. Nhu cầu sử dụng thiết bị điều khiển lưu chất chính xác, tiết kiệm năng lượng và dễ tự động hóa ngày càng cao đã thúc đẩy sự mở rộng của phân khúc van điện từ trong nước.

Trong giai đoạn gần đây, thị trường Việt Nam chủ yếu tập trung vào các sản phẩm nhập khẩu và lắp ráp trong nước, với sự tham gia của nhiều thương hiệu quốc tế như Emerson, Emerson, Burkert, Parker Hannifin, Danfoss, Norgren, cùng các nhà sản xuất khu vực châu Á. Bên cạnh đó, một số doanh nghiệp trong nước cũng đang dần mở rộng năng lực sản xuất và phân phối nhằm đáp ứng nhu cầu ngày càng lớn của thị trường nội địa.

Về cơ cấu sản phẩm, van điện từ hai vị trí hai chiều tại Việt Nam chủ yếu gồm hai loại chính là thường đóng và thường mở, trong đó loại thường đóng được sử dụng phổ biến hơn do phù hợp với đa số hệ thống an toàn công nghiệp. Các dòng sản phẩm hiện nay được thiết kế đa dạng về vật liệu (đồng, inox, nhựa kỹ thuật), điện áp (AC220V, DC24V), cũng như khả năng chịu áp và nhiệt độ, giúp đáp ứng nhiều điều kiện vận hành khác nhau.

Về ứng dụng, van điện từ hai vị trí hai chiều tại thị trường Việt Nam được sử dụng rộng rãi trong các hệ thống tự động hóa nhà máy, dây chuyền sản xuất thực phẩm – đồ uống, hệ thống xử lý nước sạch và nước thải, thiết bị rửa xe, hệ thống khí nén công nghiệp, cũng như các thiết bị gia dụng và thương mại. Đặc biệt, xu hướng mở rộng các nhà máy sản xuất FDI và khu công nghiệp đã thúc đẩy nhu cầu ổn định và dài hạn đối với dòng sản phẩm này.

Nhìn chung, thị trường van điện từ hai vị trí hai chiều tại Việt Nam vẫn còn nhiều dư địa phát triển, đặc biệt trong bối cảnh chuyển dịch sang tự động hóa, tiết kiệm năng lượng và nâng cao tiêu chuẩn an toàn trong sản xuất công nghiệp.

Lắp đặt và bảo trì van điện từ 2/2

Trước khi lắp đặt van điện từ hai vị trí hai chiều, cần lựa chọn đúng kích thước đường ống, vật liệu thân van và kiểu van phù hợp dựa trên các thông số làm việc như loại môi chất, áp suất, nhiệt độ và điều kiện môi trường. Việc lựa chọn đúng ngay từ đầu giúp đảm bảo độ bền và hiệu suất vận hành ổn định của hệ thống. Trong quá trình lắp đặt, các mối nối giữa van và đường ống phải được làm kín tuyệt đối để tránh rò rỉ môi chất. Vị trí lắp đặt cần thông thoáng, thuận tiện bảo trì và tránh các khu vực có nhiệt độ cao, môi trường ăn mòn mạnh hoặc rung động liên tục. Một số model yêu cầu cuộn coil điện từ được lắp theo phương thẳng đứng hướng lên trên để đảm bảo hoạt động chính xác. Khi đấu nối điện, cần tuân thủ đúng sơ đồ kỹ thuật của nhà sản xuất nhằm tránh sai cực hoặc gây hỏng cuộn dây.

Trong quá trình vận hành, việc bảo trì định kỳ là rất quan trọng. Hệ thống cần được vệ sinh thường xuyên để loại bỏ cặn bẩn hoặc tạp chất có thể xâm nhập vào van và gây kẹt lõi. Có thể lắp thêm bộ lọc trước van để tăng độ ổn định và kéo dài tuổi thọ thiết bị. Đồng thời cần kiểm tra định kỳ các bộ phận làm kín như gioăng, màng van để phát hiện sớm hiện tượng mài mòn hoặc hư hỏng.

Một số lỗi thường gặp trong quá trình sử dụng bao gồm: van không hoạt động khi cấp điện (cần kiểm tra nguồn điện, điện áp và tình trạng cuộn coil); van không đóng hoàn toàn (thường do gioăng hoặc màng van bị mòn); lưu chất không chảy hoặc chảy bất thường (có thể do tắc nghẽn đường ống, cổng van hoặc áp suất hệ thống không phù hợp); hoặc nhiệt độ môi chất vượt giới hạn cho phép (cần kiểm tra lại điều kiện vận hành so với thông số kỹ thuật của van). Việc kiểm tra và xử lý kịp thời các sự cố sẽ giúp đảm bảo hệ thống hoạt động an toàn và ổn định lâu dài.
