Van điện từ chống ăn mòn

Van điện từ chống ăn mòn là thiết bị điều khiển dòng chảy chuyên dùng cho các môi chất có tính ăn mòn như axit mạnh, kiềm mạnh, hóa chất, khí và chất lỏng công nghiệp. Sản phẩm được ứng dụng rộng rãi trong các hệ thống điều khiển tự động của ngành hóa chất, dược phẩm, y tế, xử lý nước, bảo vệ môi trường và các thiết bị làm sạch công nghiệp để thực hiện chức năng đóng mở đường ống một cách an toàn và hiệu quả.

Thông số kỹ thuật van điện từ chống ăn mòn

• Kích thước: DN15 – DN100 (½” – 4″)
• Áp suất làm việc: 0 – 10 bar
• Áp suất tối đa: 16 bar (tùy vật liệu và model)
• Nhiệt độ môi chất: -25°C đến 180°C
• Kiểu hoạt động: Thường đóng (NC), thường mở (NO), 3 ngả
• Kiểu tác động: Trực tiếp hoặc gián tiếp
• Vật liệu thân van: PVC, UPVC, CPVC, PP, PVDF, PTFE, ABS
• Vật liệu gioăng: EPDM, NBR, FKM (Viton), PTFE, FFKM
• Vật liệu lõi van: PTFE hoặc vật liệu chống ăn mòn chuyên dụng
• Môi chất sử dụng: Axit, kiềm, hóa chất ăn mòn, nước thải, dung môi hữu cơ, khí nén
• Độ nhớt môi chất: ≤ 50 cSt
• Điện áp điều khiển: AC 24V, AC 110V, AC 220V, DC 12V, DC 24V, DC 110V
• Cấp bảo vệ cuộn coil: IP65, IP67 (tùy model)
• Kiểu kết nối: Ren, mặt bích, dán keo, hàn nhiệt
• Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
• Kiểu lắp đặt: Ưu tiên lắp ngang, cuộn coil hướng lên trên
• Chức năng tùy chọn: Chống cháy nổ, chống nước, vận hành bằng tay
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu, Trung Quốc
• Bảo hành: 12 tháng theo nhà sản xuất.

Thiết kế sản phẩm van điện từ chống ăn mòn

Van điện từ chống ăn mòn là loại van sử dụng lực điện từ để điều khiển lưu chất và được thiết kế đặc biệt cho môi trường có tính ăn mòn cao. Nguyên lý thiết kế cốt lõi là tách biệt hoàn toàn bộ phận truyền động điện từ với dòng môi chất, ngăn chặn sự tiếp xúc trực tiếp giữa các chi tiết kim loại và chất lỏng ăn mòn, từ đó nâng cao độ bền và độ an toàn trong quá trình vận hành.

Cấu tạo chính của van bao gồm thân van, lõi van, cuộn coil điện từ, gioăng làm kín và các chi tiết liên quan. Thân van, lõi van và các bộ phận tiếp xúc trực tiếp với môi chất thường được chế tạo từ các vật liệu phi kim có khả năng chống ăn mòn cao như ABS, PVC, UPVC, CPVC, PP, PVDF và PTFE (Teflon). Vật liệu làm kín phổ biến gồm EPDM, NBR, FPM, PTFE và FFKM. Việc lựa chọn vật liệu cần dựa trên đặc tính của môi chất sử dụng. Chẳng hạn, axit và kiềm loãng có thể sử dụng ABS hoặc UPVC; môi chất có tính ăn mòn cao hơn phù hợp với PP hoặc CPVC; axit mạnh thường sử dụng PTFE; trong khi các dung môi hữu cơ có thể lựa chọn PTFE hoặc thép không gỉ chuyên dụng.

Khi cuộn coil được cấp điện, từ trường sinh ra sẽ tác động lên lõi van, làm thay đổi trạng thái của cửa van và điều khiển dòng chảy của môi chất. Theo trạng thái hoạt động ban đầu, van được phân thành các loại thường đóng (NC), thường mở (NO) và van điện từ 3 ngả.

Những ưu điểm nổi bật của van điện từ chống ăn mòn bao gồm khả năng kháng hóa chất tốt, thời gian đóng mở nhanh, tuổi thọ vận hành cao, độ an toàn và độ tin cậy lớn. Một số dòng sản phẩm còn được trang bị các tính năng chống cháy nổ, chống nước và chống bụi, đáp ứng yêu cầu làm việc trong môi trường khắc nghiệt. Thiết kế đặc biệt giúp các chi tiết kim loại được bố trí bên ngoài môi chất, từ đó nâng cao hiệu quả chống ăn mòn và kéo dài tuổi thọ thiết bị.

Áp suất làm việc thông dụng của van thường nằm trong khoảng từ 0 đến 0,2 MPa hoặc từ 0,1 đến 0,6 MPa; các mức áp suất cao hơn có thể được thiết kế theo yêu cầu. Nhiệt độ môi chất làm việc thường từ -25°C đến 180°C tùy thuộc vào vật liệu chế tạo và điều kiện sử dụng thực tế. Điện áp điều khiển phổ biến gồm AC220V và DC24V, ngoài ra còn có các tùy chọn như AC110V, AC24V, DC110V hoặc điện áp đặc biệt khác. Độ nhớt của môi chất thường được khuyến nghị dưới 50 cSt để đảm bảo khả năng hoạt động ổn định. Cần lưu ý rằng các loại van bằng vật liệu nhựa có giới hạn chịu áp nhất định và cần được xem xét kỹ khi làm việc ở áp suất trên 10 bar.

Các kiểu kết nối phổ biến của van điện từ chống ăn mòn bao gồm nối ren, dán keo, hàn nhiệt và mặt bích. Van thường được khuyến nghị lắp đặt trên đường ống nằm ngang để đạt hiệu quả vận hành tối ưu. Trường hợp lắp đặt theo phương thẳng đứng cần tuân thủ hướng dẫn của nhà sản xuất hoặc lựa chọn phiên bản được thiết kế chuyên dụng cho điều kiện này.

Các danh mục chính van điện từ chống ăn mòn

Van điện từ chống ăn mòn có thể được phân loại theo vật liệu chế tạo thân van, phương thức điều khiển và cấu tạo chức năng khác nhau, đáp ứng đa dạng yêu cầu sử dụng trong các hệ thống công nghiệp.

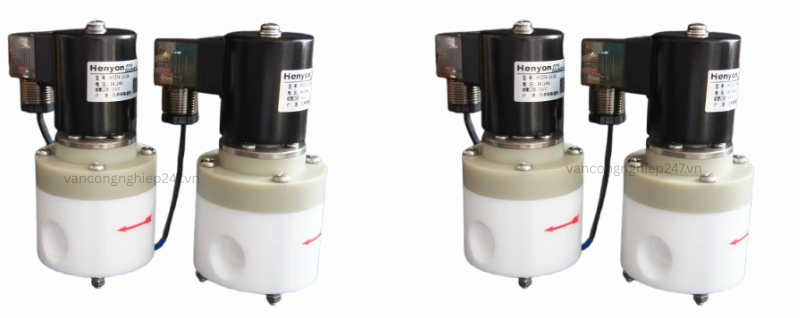

Theo vật liệu thân van, các dòng van điện từ chống ăn mòn chủ yếu sử dụng thân van bằng nhựa kỹ thuật có khả năng kháng hóa chất cao. Những vật liệu phổ biến bao gồm ABS, PVC, UPVC, CPVC, PTFE, PP, PPS, PPO, PVDF, FPA và FEP (F46). Trong đó, van điện từ PTFE (Polytetrafluoroethylene) có khả năng chống chịu axit mạnh, kiềm mạnh và nhiều loại hóa chất có tính ăn mòn cao, phù hợp với các môi trường làm việc khắc nghiệt. Ngoài ra, van điện từ thân thép không gỉ, đặc biệt là inox 316, cũng được sử dụng rộng rãi trong các môi trường ăn mòn đặc biệt như dung môi hữu cơ, hóa chất tinh khiết và các ứng dụng có yêu cầu cao về độ bền cơ học.

Theo phương thức điều khiển, van điện từ chống ăn mòn được chia thành các loại thường đóng (NC), thường mở (NO), tự giữ (Latching) và van điện từ 3 ngả. Đối với van thường đóng, cửa van sẽ ở trạng thái đóng khi cuộn coil không được cấp điện và mở ra khi có điện. Ngược lại, van thường mở sẽ duy trì trạng thái mở khi mất điện và chuyển sang trạng thái đóng khi cuộn coil được cấp điện. Van tự giữ sử dụng xung điện để thay đổi trạng thái đóng hoặc mở mà không cần duy trì nguồn điện liên tục, giúp tiết kiệm năng lượng. Trong khi đó, van điện từ 3 ngả được sử dụng để chuyển hướng dòng chảy hoặc phân phối môi chất giữa nhiều đường ống khác nhau, đáp ứng các yêu cầu điều khiển phức tạp trong hệ thống tự động hóa.

Các công nghệ chủ chốt van điện từ chống ăn mòn

Nguyên lý cốt lõi giúp van điện từ chống ăn mòn hoạt động hiệu quả là cách ly hoàn toàn các bộ phận kim loại khỏi môi trường chất lỏng có tính ăn mòn. Bằng cách sử dụng thân van và các kênh dẫn lưu chất được chế tạo hoàn toàn từ vật liệu phi kim hoặc được lót nhựa flo, toàn bộ các bộ phận tiếp xúc trực tiếp với môi chất đều có khả năng chống ăn mòn cao, từ đó hạn chế tối đa nguy cơ hư hỏng do tác động của hóa chất.

Thân van và các chi tiết dẫn dòng bên trong thường được sản xuất từ các loại nhựa kỹ thuật có khả năng kháng hóa chất tốt như ABS, PVC, UPVC, CPVC, PP, PPS, PPO, PVDF, FPA, FEP (F46) và PTFE (Polytetrafluoroethylene). Trong đó, PTFE là vật liệu được sử dụng phổ biến nhất trong các ứng dụng có môi trường ăn mòn mạnh nhờ khả năng chịu hóa chất và độ ổn định hóa học vượt trội.

Khả năng chống ăn mòn của hệ thống làm kín cũng đóng vai trò quan trọng đối với tuổi thọ và độ an toàn của van. Các vật liệu làm kín thường được sử dụng gồm EPDM (cao su Ethylene Propylene Diene Monomer), NBR (cao su Nitrile Butadiene), FPM (cao su Fluorocarbon), PTFE (Polytetrafluoroethylene) và FFKM (cao su Perfluoroelastomer). Việc lựa chọn vật liệu làm kín phù hợp giúp van thích nghi với nhiều loại hóa chất cũng như các điều kiện nhiệt độ khác nhau.

Để nâng cao độ tin cậy khi làm việc trong môi trường công nghiệp khắc nghiệt như nơi có độ ẩm cao hoặc nhiều bụi bẩn, van điện từ chống ăn mòn thường được trang bị cuộn coil đúc kín bằng vật liệu chuyên dụng. Công nghệ này giúp tăng khả năng chống nước, chống ẩm, nâng cao độ cách điện và bảo vệ cuộn dây khỏi các tác động từ môi trường bên ngoài.

Đối với từng loại môi chất ăn mòn khác nhau, việc lựa chọn vật liệu chế tạo cần tuân theo những nguyên tắc cụ thể nhằm đảm bảo van vận hành ổn định và bền bỉ trong thời gian dài. Chẳng hạn, vật liệu ABS và UPVC thường phù hợp với môi trường axit hoặc kiềm loãng; PP và CPVC thích hợp với các loại axit có nồng độ cao hơn; PTFE được khuyến nghị sử dụng trong các môi trường axit mạnh như axit sulfuric đậm đặc; trong khi các dung môi hữu cơ thường yêu cầu van điện từ bằng thép không gỉ hoặc PTFE. Khi lựa chọn sản phẩm, cần xem xét đồng thời các yếu tố như độ sạch của môi chất, áp suất làm việc và nhiệt độ vận hành. Đối với môi chất chứa nhiều tạp chất, nên lắp đặt bộ lọc trước van để bảo vệ hệ thống. Ngoài ra, khi làm việc ở áp suất cao, đặc biệt trên 10 bar, cần đánh giá kỹ khả năng chịu áp của thân van bằng nhựa để đảm bảo an toàn và hiệu quả sử dụng.

Lựa chọn và sử dụng van điện từ chống ăn mòn

Việc lựa chọn van điện từ chống ăn mòn cần tuân thủ các nguyên tắc về an toàn, khả năng ứng dụng, độ tin cậy và tính kinh tế. Đối với các môi trường có tính ăn mòn, nên lựa chọn van được chế tạo từ các vật liệu chống hóa chất như ABS, PVC, PP, PTFE, PVDF hoặc thép không gỉ. Trong môi trường dễ cháy nổ, cần sử dụng các sản phẩm có cấp bảo vệ chống cháy nổ phù hợp. Áp suất định mức của van phải lớn hơn áp suất làm việc lớn nhất của hệ thống để đảm bảo vận hành an toàn.

Khả năng ứng dụng của van cần được đánh giá dựa trên các yếu tố như trạng thái môi chất, nhiệt độ làm việc, độ nhớt, độ sạch, chênh lệch áp suất và nguồn điện sử dụng. Thông thường, độ nhớt của môi chất nên nhỏ hơn 50 cSt để van hoạt động ổn định. Đối với môi chất có chứa tạp chất, nên lắp đặt bộ lọc trước van để bảo vệ các chi tiết bên trong. Khi chênh lệch áp suất làm việc lớn hơn 0,04 MPa, có thể lựa chọn van điện từ điều khiển gián tiếp; ngược lại, nếu chênh lệch áp suất bằng hoặc gần bằng 0 thì nên sử dụng van tác động trực tiếp hoặc van tác động trực tiếp có trợ lực.

Về nguồn điện điều khiển, các mức điện áp phổ biến là AC220V và DC24V. Sai số điện áp cho phép thường nằm trong khoảng ±10% điện áp định mức. Tùy theo tính chất ăn mòn của môi chất, có thể lựa chọn vật liệu thân van phù hợp. Môi trường axit hoặc kiềm loãng thường sử dụng ABS và UPVC; môi trường có nồng độ axit cao hơn có thể sử dụng PP hoặc CPVC; axit mạnh nên sử dụng PTFE; còn đối với dung môi hữu cơ, van điện từ bằng thép không gỉ hoặc PTFE là lựa chọn phù hợp.

Độ tin cậy của van cần được xem xét thông qua tuổi thọ thiết kế, tần suất đóng mở và chu kỳ làm việc thực tế. Các thông số này nên được trao đổi rõ ràng với nhà sản xuất trước khi lựa chọn sản phẩm. Đối với các ứng dụng yêu cầu van luôn ở trạng thái mở trong thời gian dài và chỉ đóng trong thời gian ngắn, nên ưu tiên sử dụng van điện từ thường mở. Yếu tố kinh tế được đánh giá dựa trên việc đáp ứng đầy đủ yêu cầu kỹ thuật với chi phí đầu tư và vận hành hợp lý nhất.

Trong quá trình lắp đặt, van điện từ nên được bố trí trên đường ống nằm ngang để đảm bảo hoạt động ổn định. Nếu cần lắp đặt theo phương thẳng đứng, nên lựa chọn phiên bản được thiết kế chuyên dụng hoặc đặt hàng theo yêu cầu đặc biệt. Mũi tên chỉ hướng dòng chảy trên thân van phải được lắp đúng theo chiều lưu chất. Trước khi lắp đặt, hệ thống đường ống cần được vệ sinh sạch sẽ nhằm loại bỏ cặn bẩn và tạp chất có thể ảnh hưởng đến hoạt động của van.

Để tăng độ bền và độ ổn định cho hệ thống, nên lắp đặt bộ lọc phía trước van điện từ. Đồng thời, nên thiết kế thêm đường ống bypass để thuận tiện cho việc bảo trì và đảm bảo hệ thống vẫn có thể vận hành khi cần thiết. Trong trường hợp có khả năng xuất hiện áp suất ngược, cần lắp thêm van một chiều để bảo vệ thiết bị. Không nên lắp đặt van tại vị trí thường xuyên bị nước nhỏ giọt hoặc phun trực tiếp vì có thể làm hỏng cuộn coil hoặc gây suy giảm tuổi thọ của thân van. Điện áp cấp cho van cần được duy trì trong phạm vi cho phép để đảm bảo vận hành ổn định. Sau khi lắp đặt hoàn tất, nên cấp điện thử nhiều lần để kiểm tra hoạt động trước khi đưa vào sử dụng chính thức.

Các sự cố thường gặp của van điện từ chống ăn mòn bao gồm van không hoạt động khi cấp điện, không thể đóng hoàn toàn, bị rò rỉ hoặc phát sinh tiếng ồn bất thường trong quá trình làm việc. Khi van không hoạt động sau khi cấp điện, cần kiểm tra nguồn điện, dây dẫn, điện áp cấp, tình trạng cuộn coil cũng như khả năng cuộn dây bị đứt hoặc cháy. Ngoài ra, cần kiểm tra chênh lệch áp suất làm việc, nhiệt độ môi chất, tình trạng tạp chất bám kẹt trong lõi van và độ nhớt của lưu chất để xác định nguyên nhân chính xác.

Nếu van không thể đóng kín, cần kiểm tra tình trạng gioăng làm kín, lõi van, lò xo hồi vị và các lỗ tiết lưu bên trong. Các chi tiết này có thể bị mài mòn, biến dạng hoặc bị tắc nghẽn do cặn bẩn tích tụ. Đối với hiện tượng rò rỉ, cần xác định rõ là rò rỉ bên trong hay bên ngoài. Rò rỉ bên trong thường liên quan đến gioăng làm kín hoặc các chi tiết chuyển động bên trong van; trong khi rò rỉ bên ngoài thường do mối nối lỏng hoặc gioăng kết nối bị hư hỏng.

Khi xuất hiện tiếng ồn bất thường trong quá trình vận hành, cần kiểm tra độ chắc chắn của các bu lông liên kết, tình trạng dao động điện áp nguồn và bề mặt tiếp xúc của lõi từ. Các tạp chất hoặc hiện tượng mài mòn trên bề mặt tiếp xúc có thể làm phát sinh tiếng rung hoặc tiếng va đập khi van đóng mở. Trong trường hợp khẩn cấp như cuộn coil bị cháy, một số dòng van được trang bị cơ cấu vận hành bằng tay cho phép mở van tạm thời để duy trì hoạt động của hệ thống cho đến khi tiến hành sửa chữa hoặc thay thế.
