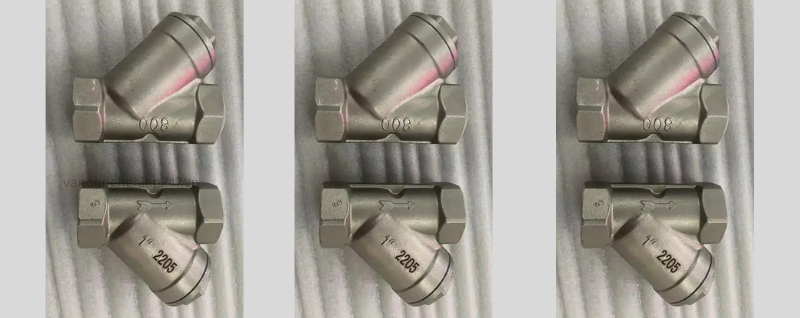

Y lọc ren inox

Y lọc ren inox là thiết bị lọc cơ học thường được sử dụng trong các hệ thống đường ống dẫn môi chất. Thiết bị được lắp đặt tại đầu vào của các van như van giảm áp, van an toàn, máy bơm và thiết bị đo lường, nhằm giữ lại các tạp chất rắn trong dòng chảy. Nhờ đó, Y lọc ren inox giúp bảo vệ thiết bị hạ lưu, hạn chế hư hỏng và nâng cao độ ổn định của hệ thống. Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực như xử lý nước, hóa chất, dầu khí và nhiều ngành công nghiệp khác.

Y lọc ren inox có kết cấu dạng chữ Y, sử dụng phương thức kết nối ren để lắp đặt trực tiếp vào đường ống. Bên trong thiết bị được trang bị lưới lọc bằng inox, có khả năng giữ lại các hạt tạp chất theo yêu cầu sử dụng. Phần lưới lọc có thể tháo rời để thuận tiện cho việc vệ sinh và bảo trì. Thiết bị thường được phân loại theo môi trường làm việc như lọc khí, lọc chất lỏng và lọc dầu, với độ chính xác lọc dao động từ 18 đến 480 mesh/cm². Phạm vi đường kính phổ biến từ DN10 đến DN100, áp suất làm việc từ 1,0 đến 6,4 MPa và nhiệt độ hoạt động từ -80°C đến 450°C. Khi lựa chọn cần dựa trên đường kính ống, áp suất hệ thống và tính chất môi chất. Vật liệu chế tạo chủ yếu là thép không gỉ nhằm đảm bảo độ bền và khả năng chống ăn mòn, một số loại còn được cải tiến với cấu trúc lưới hai lớp hoặc phủ epoxy để tăng hiệu quả lọc và giảm tổn thất áp suất.

Thông số kỹ thuật Y lọc ren inox

Vật liệu: Inox 201 / 304 / 316
Size: DN15 – DN50 (1/2” – 2”)
Kết nối: Ren BSP / NPT
Áp suất: PN10 – PN16 (có loại PN25)
Nhiệt độ: 0 – 180°C (304), tới 250°C (316)
Lưới lọc: 20 – 400 mesh (thường 40–80 mesh)
Môi chất: Nước, khí, dầu, hóa chất nhẹ
Lắp đặt: Đường ống ngang, lưới hướng xuống

Giới thiệu sản phẩm Y lọc ren inox

Khi môi chất đi vào Y lọc ren inox, dòng chảy sẽ đi qua hộp lọc chứa lưới lọc có kích thước xác định. Tại đây, các tạp chất rắn bị giữ lại, trong khi phần môi chất sạch tiếp tục đi qua và thoát ra ngoài qua cửa xả của thiết bị. Khi cần vệ sinh, người dùng chỉ cần tháo phần lưới lọc có thể tháo rời, làm sạch cặn bẩn và lắp lại, giúp quá trình vận hành và bảo trì trở nên đơn giản, nhanh chóng và hiệu quả.

Theo tính chất môi trường và ứng dụng, Y lọc ren inox có thể được hiểu theo nguyên lý chung của các loại bộ lọc như sau: bộ lọc không khí dùng để làm sạch bụi và tạp chất trong không khí; bộ lọc chất lỏng dùng để loại bỏ cặn bẩn trong nước, dầu hoặc dung dịch công nghiệp; ngoài ra còn có các loại bộ lọc chuyên dụng khác trong xử lý tín hiệu hoặc ánh sáng, tuy khác nhau về ứng dụng nhưng đều dựa trên nguyên lý chung là giữ lại các phần tử có kích thước lớn hơn lỗ lọc hoặc hấp phụ các chất không mong muốn. Trong công nghiệp, bộ lọc cũng được phân loại theo phương pháp lắp đặt như lọc đường ống, lọc hồi dầu, lọc hút dầu, hoặc theo hiệu năng như lọc áp suất cao, lọc hai xi lanh. Ngoài Y lọc inox, còn có nhiều dạng khác như bộ lọc đĩa, bộ lọc cát và bộ lọc than hoạt tính, mỗi loại phù hợp với các yêu cầu xử lý khác nhau. Đa số các hệ thống lọc hiện đại đều có thể vệ sinh bằng phương pháp rửa ngược, sử dụng dòng nước sạch đi ngược chiều để làm sạch vật liệu lọc, giúp duy trì hiệu suất hoạt động ổn định và kéo dài tuổi thọ thiết bị.

Nguyên tắc cấu trúc Y lọc ren inox

Y lọc ren inox được thiết kế theo cấu trúc hình chữ Y điển hình, gồm một thân chính thẳng và một nhánh phụ nghiêng xuống dưới, tạo thành hình dạng chữ “Y” đặc trưng. Cấu trúc này giúp tối ưu hướng dòng chảy, đồng thời tạo không gian lắng tạp chất tại nhánh lọc, giúp quá trình tách cặn hiệu quả hơn.

Thành phần cốt lõi của thiết bị gồm thân lọc, hộp lọc có thể tháo rời và lưới lọc inox. Một số phiên bản sử dụng lưới lọc hai lớp bằng thép không gỉ nhằm tăng khả năng giữ tạp chất và nâng cao hiệu quả lọc, đồng thời vẫn đảm bảo dễ dàng vệ sinh và bảo trì. Khi thiết bị vận hành, môi chất đi vào khoang lọc, các tạp chất bị giữ lại tại lưới lọc, trong khi dòng chất lỏng sạch tiếp tục đi qua và thoát ra ngoài.

Thuật ngữ “ren” trong Y lọc ren inox dùng để chỉ phương thức kết nối bằng ren trong, thường tuân theo các tiêu chuẩn quốc tế như ANSI, BS, DIN hoặc JIS, giúp thiết bị dễ dàng lắp đặt và tương thích với nhiều hệ thống đường ống khác nhau. Ngoài ra, một số thiết kế cải tiến còn sử dụng cấu trúc bu lông bịt đáy có ren, kết hợp bu lông phụ để hỗ trợ tháo mở nhanh, giúp việc vệ sinh các cặn lắng trở nên thuận tiện và nhanh chóng hơn.

Các loại chính và thông số kỹ thuật Y lọc ren inox

Khi lựa chọn Y lọc ren inox, cần xem xét đồng thời nhiều yếu tố kỹ thuật như đường kính danh nghĩa, áp suất làm việc, kích thước mắt lưới, vật liệu chế tạo và tổn thất áp suất của thiết bị. Về nguyên tắc, đường kính đầu vào và đầu ra phải tương thích với đường kính ống và không nhỏ hơn đường kính đầu vào của bơm, nhằm đảm bảo lưu lượng ổn định trong hệ thống. Thiết bị được ứng dụng rộng rãi trong các ngành như hóa chất, dược phẩm, công nghiệp nhẹ và xử lý nước, với phạm vi kích thước phổ biến từ DN15 đến DN50, kích thước ngoài khoảng 15–80 mm và khối lượng thiết bị khoảng 1–2 kg.

Áp suất danh nghĩa của Y lọc ren inox thường được xác định theo áp suất lớn nhất có thể xuất hiện trong đường ống, với dải áp suất làm việc phổ biến từ 1,6 MPa đến 16,0 MPa [5]. Kích thước mắt lưới được lựa chọn dựa trên kích thước tạp chất cần giữ lại và yêu cầu công nghệ, trong đó lọc nước thường 18–30 mesh/cm², lọc khí 40–100 mesh/cm² và lọc dầu 100–300 mesh/cm². Một số thông số phổ biến khác bao gồm 10, 20, 30, 40, 60, 100 mesh/inch,… Vật liệu chế tạo thường tương thích với đường ống, phổ biến là thép không gỉ (304, 304L, 316, 316L), ngoài ra có thể dùng gang, thép cacbon hoặc thép hợp kim thấp tùy điều kiện làm việc.

Trong vận hành, tổn thất áp suất của Y lọc inox thường khá nhỏ, khoảng 0,52–1,2 kPa (tương đương 0,1–0,2 m cột nước) ở lưu lượng định mức. Thiết bị có thể làm việc trong nhiều môi trường như nước, hơi nước, dầu, khí và các dung dịch hóa chất như axit nitric hoặc axit axetic. Nhiệt độ làm việc phổ biến dưới 200°C, một số loại đặc biệt có thể chịu được từ -20°C đến +425°C tùy vật liệu và cấu trúc thiết kế. Các tiêu chuẩn sản xuất thường bao gồm tiêu chuẩn quốc gia, tiêu chuẩn Mỹ (API, ANSI), tiêu chuẩn Anh (BS) và tiêu chuẩn Nhật Bản (JIS, JPI), đảm bảo tính đồng bộ và khả năng tương thích trong hệ thống công nghiệp.

Lựa chọn thiết kế và bảo trì lắp đặt

Trong quá trình lựa chọn Y lọc ren inox (bộ lọc ren inox), các thông số kỹ thuật cơ bản cần được xác định phù hợp với điều kiện làm việc của hệ thống. Cụ thể, đường kính đầu vào và đầu ra của bộ lọc không được nhỏ hơn đường kính đầu vào của bơm và thường phải tương thích với đường kính ống chính của hệ thống. Áp suất danh nghĩa cần được xác định dựa trên mức áp suất lớn nhất có thể xuất hiện trong đường ống. Bên cạnh đó, việc lựa chọn kích thước mắt lưới phụ thuộc vào kích thước hạt tạp chất cần giữ lại và yêu cầu công nghệ của dòng môi chất.

Về vật liệu, Y lọc inox thường được lựa chọn tương thích với vật liệu của hệ thống đường ống, phổ biến gồm gang, thép cacbon, thép hợp kim thấp hoặc thép không gỉ tùy theo điều kiện vận hành. Trong điều kiện lưu lượng định mức, tổn thất áp suất của bộ lọc nước thường dao động từ 0,52–1,2 kPa. Hiệu suất của bộ lọc có thể được kiểm tra bằng các phương pháp như điểm bong bóng, dòng khuếch tán và xâm nhập nước, trong đó phương pháp dòng khuếch tán cho phép đánh giá chính xác hơn về độ toàn vẹn và hiệu quả lọc của phần tử lọc.

Về lắp đặt và bảo trì, hiện nay nhiều thiết kế cải tiến đã được áp dụng nhằm nâng cao hiệu quả vận hành. Một số loại Y lọc inox sử dụng cấu trúc bu lông bịt đáy hoặc lớp lót vật liệu đặc biệt, giúp việc vệ sinh cặn bẩn dễ dàng hơn mà không cần tháo toàn bộ lưới lọc. Các thiết kế này giúp rút ngắn thời gian bảo trì, giảm chi phí vận hành và nâng cao hiệu suất làm việc của hệ thống lọc.

Yêu cầu lắp đặt

Trước khi lắp đặt Y lọc inox (bộ lọc ren inox), toàn bộ bề mặt kết nối ren của đường ống cần được vệ sinh sạch sẽ để đảm bảo độ kín khít và tránh tạp chất xâm nhập vào hệ thống. Trong quá trình lắp đặt, nên sử dụng một lượng phù hợp băng PTFE (băng Teflon) hoặc chất làm kín ren chuyên dụng. Đồng thời, cần tránh để vật liệu làm kín đi sâu vào bên trong đường ống nhằm không gây tắc nghẽn hoặc ảnh hưởng đến dòng chảy. Thiết bị có thể được lắp đặt theo phương ngang hoặc phương thẳng đứng hướng xuống tùy theo thiết kế hệ thống.

Đối với các trường hợp sử dụng bộ lọc có kết nối hàn ổ cắm hoặc kích thước lớn (ví dụ DN32 trở lên), cần đặc biệt chú ý đến gioăng làm kín, vì vật liệu phi kim loại có thể bị hư hỏng do nhiệt trong quá trình hàn. Do đó, nên rút ngắn thời gian hàn, làm nguội sau hàn và tháo gioăng ra nếu cần gia nhiệt trước hoặc sau khi hàn để đảm bảo an toàn cho thiết bị.

Vận hành và bảo trì

Sau khi hệ thống hoạt động một thời gian (thường không quá một tuần), cần tiến hành vệ sinh lần đầu để loại bỏ các tạp chất ban đầu tích tụ trong quá trình vận hành. Sau đó, việc vệ sinh nên được thực hiện định kỳ tùy theo điều kiện làm việc thực tế của hệ thống. Trong trường hợp bộ lọc không có nút xả, cần tháo phần lưới lọc để vệ sinh trực tiếp.

Trước mỗi lần bảo trì hoặc vệ sinh, thiết bị phải được cách ly hoàn toàn khỏi hệ thống áp suất để đảm bảo an toàn. Sau khi vệ sinh và lắp lại, cần thay thế gioăng làm kín để đảm bảo độ kín và duy trì hiệu quả hoạt động của bộ lọc.

Bộ lọc bàn thử nghiệm

Bộ lọc bàn thử nghiệm được sử dụng trong các hệ thống kiểm tra hiệu suất lọc, nơi yêu cầu mức độ làm sạch môi chất rất nghiêm ngặt trước khi tiến hành thử nghiệm. Trong hệ thống này, cả đường ống thử nghiệm và hệ thống bơm chất gây ô nhiễm đều cần được trang bị bộ lọc riêng để đảm bảo không có tạp chất ảnh hưởng đến kết quả đo. Loại bộ lọc này có yêu cầu cao hơn về độ chính xác lọc và khả năng giữ bụi so với bộ lọc đang được thử nghiệm. Để phân biệt, bộ lọc trong hệ thống được gọi là bộ lọc của hệ thống thử nghiệm, còn bộ lọc đang được kiểm tra được gọi là bộ lọc thử nghiệm.

Nguyên tắc lựa chọn y lọc inox ren

Đường kính đầu vào và đầu ra: Về nguyên tắc, đường kính đầu vào và đầu ra của bộ lọc không được nhỏ hơn đường kính đầu vào của bơm tương ứng và thường phải phù hợp với đường kính ống dẫn của hệ thống.

Áp suất danh nghĩa: Áp suất làm việc của bộ lọc được xác định theo giá trị áp suất lớn nhất có thể xảy ra trong đường ống, nhằm đảm bảo an toàn vận hành.

Lựa chọn kích thước mắt lưới: Kích thước mắt lưới được xác định dựa trên kích thước hạt tạp chất cần giữ lại và yêu cầu của quy trình môi chất. Việc lựa chọn phải phù hợp với đặc tính dòng chảy và yêu cầu kỹ thuật của hệ thống.

Vật liệu lọc: Vật liệu bộ lọc thường được chọn tương thích với vật liệu của đường ống kết nối. Tùy điều kiện làm việc, có thể sử dụng gang, thép cacbon, thép hợp kim thấp hoặc thép không gỉ.

Tổn thất áp suất: Đối với bộ lọc nước, tổn thất áp suất thường nằm trong khoảng 0,52–1,2 kPa tại lưu lượng định mức đã tính toán, đảm bảo hệ thống vận hành ổn định và hiệu quả.
