Kiến thức về đồng hồ đo áp suất tiếp xúc điện trong hệ thống phòng cháy chữa cháy
Đồng hồ đo áp suất tiếp xúc điện là thiết bị tự động kết hợp giữa chức năng đo áp suất và tín hiệu điều khiển điện. Thiết bị này được sử dụng phổ biến trong các nhà máy công nghiệp, công trình thủy lợi, hệ thống HVAC và nhiều lĩnh vực khác. Đồng hồ này có khả năng giám sát áp suất theo thời gian thực, đồng thời kích hoạt mạch điện mở hoặc đóng khi đạt mức áp suất cài đặt trước, giúp thực hiện chức năng điều khiển tự động hoặc cảnh báo an toàn.
Tổng quan về đồng hồ đo áp suất tiếp xúc điện trong PCCC
Trong hệ thống phòng cháy chữa cháy, đồng hồ đo áp suất tiếp xúc điện được lắp đặt để theo dõi áp suất hệ thống nước chữa cháy như trụ cứu hỏa, hệ thống sprinkler. Khi áp suất vượt hoặc giảm dưới giá trị đã định, đồng hồ sẽ phát tín hiệu cảnh báo hoặc điều khiển thiết bị như khởi động/dừng máy bơm, thông qua tiếp điểm điện.
Chức năng chính:
Giám sát áp suất: Hiển thị giá trị áp suất hệ thống theo thời gian thực.
Điều khiển và cảnh báo: Khi áp suất vượt quá giới hạn an toàn, tín hiệu điện sẽ được kích hoạt.
Tích hợp vào hệ thống tự động: Kết nối với máy bơm chữa cháy, máy bơm ổn định áp suất, thiết bị báo động và PLC.
Các ứng dụng điển hình: Hệ thống vòi cứu hỏa, hệ thống sprinkler, điều khiển bơm ổn định áp suất, thiết bị chữa cháy tại tòa nhà cao tầng, trung tâm thương mại, nhà máy.
1. Tại sao cần đồng hồ đo áp suất tiếp xúc điện trong PCCC?
Hệ thống cấp nước chữa cháy là “mạch máu” quan trọng trong công tác dập lửa, và yêu cầu cốt lõi là cung cấp đủ áp suất và lưu lượng nước chữa cháy mọi lúc. Áp suất là thông số then chốt để đánh giá hiệu quả hoạt động của hệ thống.
Theo tiêu chuẩn NFPA 20 và GB 50974-2014, hệ thống đường ống chữa cháy phải duy trì mức áp suất ổn định để đảm bảo khả năng cung cấp nước tại trụ cứu hỏa và đầu phun. Trong thực tế, áp suất có thể dao động do rò rỉ, nhu cầu sử dụng cao điểm hoặc sự cố máy bơm. Áp suất thấp dẫn đến nước không đủ cho trụ cứu hỏa, trong khi áp suất cao có thể làm hỏng đường ống và thiết bị.
Đồng hồ áp suất truyền thống chỉ hiển thị, không can thiệp. Trong khi đó, đồng hồ áp suất tiếp xúc điện vừa giám sát, vừa tự động điều khiển bơm hoặc phát cảnh báo khi áp suất vượt ngưỡng. Đây là thiết bị quan trọng để đạt điều khiển tự động và đảm bảo an toàn hệ thống PCCC.
Chức năng chi tiết:
Điều khiển tự động bơm chữa cháy:
Thiết lập giới hạn áp suất trên và dưới hợp lý để bơm tự khởi động hoặc dừng. Ví dụ, khi mở vòi chữa cháy làm áp suất giảm dưới ngưỡng, bơm sẽ tự động bật; khi áp suất đạt ngưỡng trên, bơm tự dừng.
Giám sát và cảnh báo áp suất:
Theo dõi liên tục áp suất đường ống. Nếu áp suất giảm hoặc vượt mức an toàn, phát cảnh báo bằng âm thanh/hình ảnh để nhân viên kiểm tra.
Điều khiển bơm ổn định áp suất:
Duy trì áp suất bình thường trong hệ thống PCCC áp suất cao. Chênh lệch áp suất khi bơm khởi động/dừng thường đặt trong 0,05–0,1 MPa để mạng lưới luôn sẵn sàng.
Điều khiển chuyển mạch nhiều bơm:
Trong hệ thống có bơm chính và dự phòng, đồng hồ kết hợp rơle có thể tự động chuyển sang bơm dự phòng nếu áp suất không phục hồi kịp thời.
Khi thiết lập ngưỡng áp suất cần xem xét: áp suất làm việc, áp suất cần cho trụ cứu hỏa trong điều kiện bất lợi, khả năng chịu áp mạng lưới và đường cong hiệu suất bơm.
2. Khái niệm cơ bản về đồng hồ đo áp suất tiếp xúc điện
Đây là thiết bị tích hợp đo áp suất, hiển thị trực quan và điều khiển điện. Nó cảm nhận áp suất thông qua phần tử cơ học và đóng/mở tiếp điểm điện, thực hiện hai chức năng chính:
Hiển thị tại chỗ: Kim chỉ thị hiển thị trực tiếp áp suất (ví dụ 0,2 MPa, 0,8 MPa).
Điều khiển tự động: Khi áp suất đạt giới hạn trên/dưới, tiếp điểm đóng/mở để điều khiển bơm hoặc cảnh báo.

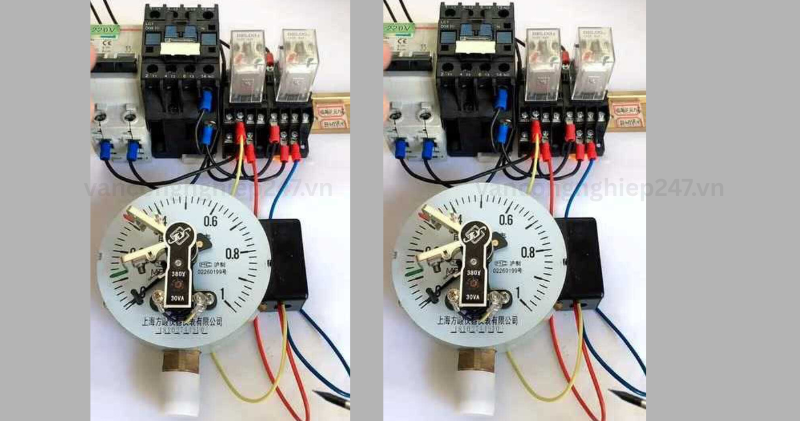

Cấu trúc:
Kim chỉ màu đen: Áp suất hiện tại.
Kim màu xanh (giới hạn dưới): Khi trùng với kim đen, bơm tự khởi động.
Kim màu đỏ (giới hạn trên): Khi trùng với kim đen, bơm tự dừng.
Chức năng: Giám sát áp suất bình và điều khiển bơm ổn định tự động, tối đa 15 lần mỗi giờ.
3. Nguyên tắc hoạt động đồng hồ đo áp suất tiếp xúc điện
Cơ chế:
Áp suất tác động lên ống Bourdon, làm đầu tự do di chuyển.
Chuyển động khuếch đại qua thanh truyền, bánh răng hình quạt và bánh răng trung tâm, làm kim chỉ và tiếp điểm di chuyển.
Khi kim đạt giới hạn dưới, tiếp điểm đóng → khởi động bơm.
Khi kim đạt giới hạn trên, tiếp điểm đóng → dừng bơm hoặc kích hoạt cảnh báo.
Khi áp suất giữa giới hạn trên và dưới → tiếp điểm hở, hệ thống hoạt động bình thường.
Ví dụ hệ thống PCCC áp suất cao tạm thời:
Cảm biến: Áp suất nước truyền qua ống lò xo.
Truyền động cơ khí: Kim quay và hiển thị áp suất.
Yếu tố kích hoạt:
Áp suất giảm dưới ngưỡng → tiếp điểm đóng → bơm bật.
Áp suất tăng quá ngưỡng → tiếp điểm đóng → bơm dừng.
Tín hiệu đầu ra: Truyền đến tủ điều khiển hoặc PLC, có thể điều khiển trực tiếp hoặc qua rơle trung gian.
Tóm tắt:
Áp suất tác động lên ống Bourdon → kim di chuyển → tiếp điểm đóng/mở → tín hiệu truyền đến tủ PCCC → khởi động/dừng bơm hoặc cảnh báo.
4. Các phương pháp gỡ lỗi
Cài đặt áp suất: Xoay núm điều chỉnh giới hạn trên/dưới.
Kiểm tra tín hiệu: Thay đổi áp lực thủ công và quan sát tiếp điểm.
Kiểm tra liên kết: Mô phỏng áp suất để xem bơm hoạt động bình thường.
5. Lỗi thường gặp và khắc phục đồng hồ đo áp suất tiếp xúc điện
- Không hiển thị áp suất
- Tắc đường ống, cảm biến hỏng
- Kiểm tra và thay đồng hồ
- Tiếp điểm không hoạt động
- Oxy hóa, cài đặt sai
- Vệ sinh, điều chỉnh lại
- Báo động giả
- Biến động áp suất, tiếp điểm lỏng
- Thêm ổn định điện áp, siết chặt tiếp điểm
- Kim kẹt
- Ống Bourdon biến dạng
- Thay đồng hồ
6. Bảo trì và chăm sóc đồng hồ đo áp suất tiếp xúc điện
Kiểm tra định kỳ: Mỗi quý kiểm tra đồng hồ và tiếp điểm.
Vệ sinh và bảo trì: Ngăn bụi, hơi ẩm ảnh hưởng tiếp điểm.
Hiệu chuẩn: Hiệu chuẩn áp suất hàng năm để đảm bảo chính xác.
Đồng hồ đo áp suất tiếp xúc điện là thiết bị giám sát quan trọng trong PCCC. Việc hiểu rõ nguyên lý, thực hiện bảo trì thường xuyên và đảm bảo áp suất ổn định sẽ giúp hệ thống hoạt động an toàn và hiệu quả.
