Đồng hồ nước là gì? Cấu tạo, nguyên lý hoạt động và phân loại chi tiết

Đồng hồ đo nước là thiết bị dùng để đo lưu lượng nước. Hầu hết chúng đo lưu lượng nước tích lũy, phục vụ cho việc quản lý và tính toán lượng nước tiêu thụ trong sinh hoạt và công nghiệp. Chúng thường được chia thành hai loại: đồng hồ đo nước thể tích và đồng hồ đo nước vận tốc. Có nguồn gốc từ châu Âu, đồng hồ đo nước đã được phát triển và ứng dụng rộng rãi trong nhiều lĩnh vực trong hơn một thế kỷ qua. Khi lựa chọn đồng hồ đo nước, trước tiên cần ước tính lưu lượng và dải làm việc thực tế của hệ thống, sau đó chọn loại đồng hồ có lưu lượng danh định phù hợp nhất để đảm bảo độ chính xác và hiệu quả vận hành.

Tại Việt Nam, đồng hồ đo nước được sử dụng phổ biến trong hệ thống cấp nước đô thị và khu công nghiệp, với hàng chục triệu thiết bị đang vận hành trên toàn quốc. Các cơ quan quản lý và đơn vị cấp nước thường xuyên kiểm định, giám sát chất lượng đồng hồ nước nhằm đảm bảo độ chính xác đo lường, hạn chế thất thoát và nâng cao hiệu quả sử dụng tài nguyên nước trong sinh hoạt và sản xuất.

Thuật ngữ đồng hồ đo nước

Lưu lượng tối thiểu (Q1): Là lưu lượng nhỏ nhất mà tại đó chỉ số của đồng hồ nước vẫn phải nằm trong giới hạn sai số cho phép. Dưới mức lưu lượng này, độ chính xác đo lường có thể không còn đảm bảo.

Lưu lượng biên (Q2): Là lưu lượng nằm giữa lưu lượng tối thiểu Q1 và lưu lượng thường xuyên Q3. Đây là ranh giới chia dải đo thành hai vùng “vùng thấp” và “vùng cao”, mỗi vùng có giới hạn sai số cho phép riêng theo tiêu chuẩn đo lường.

Lưu lượng thông thường (Q3): Là lưu lượng lớn nhất trong điều kiện vận hành ổn định của đồng hồ nước. Tại mức lưu lượng này, đồng hồ phải hoạt động liên tục và đảm bảo sai số nằm trong giới hạn cho phép.

Lưu lượng quá tải (Q4): Là lưu lượng lớn nhất mà đồng hồ nước có thể chịu được trong thời gian ngắn mà vẫn đảm bảo độ chính xác đo lường trong giới hạn sai số cho phép, sau đó vẫn duy trì được đặc tính làm việc bình thường.

Tổn thất áp suất (Δp): Là sự giảm áp lực dòng chảy trong đường ống do đồng hồ nước gây ra tại một mức lưu lượng nhất định. Chỉ số này phản ánh mức độ cản trở dòng chảy của thiết bị trong hệ thống.

Cấu tạo đồng hồ đo nước

Đồng hồ nước cơ

Cấu trúc bên trong của một đồng hồ đo nước truyền thống có thể được chia thành ba thành phần chính từ ngoài vào trong: vỏ, ống lót và lõi trong. Vỏ thường được làm bằng gang. Khi nước đi vào từ cửa vào, nó chảy qua không gian hình vòng phía dưới của vỏ, gọi là “buồng hình vòng dưới”. Phía trên không gian hình vòng này là “buồng hình vòng trên”, được nối với cửa ra.

Đáy của ống lót có lưới lọc với các lỗ nhỏ nhằm giữ lại tạp chất trong nước. Mặt bên của ống lót có hai hàng lỗ tròn, tương ứng với buồng hình vòng trên và buồng hình vòng dưới của vỏ. Trong đó, hàng lỗ phía dưới đóng vai trò là cửa vào, còn hàng lỗ phía trên là cửa ra. Đáng chú ý, hai hàng lỗ này được bố trí nghiêng theo phương tiếp tuyến của đường tròn và có hướng ngược nhau. Dòng nước đi vào theo phương tiếp tuyến qua hàng lỗ phía dưới sẽ tạo ra chuyển động xoáy, đây là yếu tố quan trọng trong nguyên lý hoạt động của đồng hồ nước.

Lõi trong gồm ba phần: lớp trên, lớp giữa và lớp dưới. Phần có thể quan sát qua mặt kính chỉ là lớp trên, chủ yếu gồm kim chỉ và mặt số hiển thị. Bộ phận quan trọng nhất nằm ở lớp dưới, bao gồm một bánh xe nhựa có nhiều cánh, gọi là “cánh quạt”.

Cánh quạt được đặt trong dòng chảy xoáy hình thành từ cửa vào của vỏ. Dòng nước tác động lên các cánh quạt tạo ra mô-men xoắn, làm cho cánh quạt quay. Khi van mở càng lớn và lưu lượng nước càng tăng, tốc độ quay của cánh quạt càng cao.

Trục của cánh quạt truyền động lên lớp giữa, nơi có một bánh răng nhỏ ăn khớp với “bánh răng thập phân” để tích lũy số vòng quay. Bánh răng thập phân quay 10 lần thì bánh răng đơn vị quay 1 vòng, và mỗi 10 vòng của bánh răng đơn vị thì bánh răng hàng chục quay 1 vòng. Nói cách khác, mỗi 1 vòng của bánh răng đơn vị tương ứng 1/10 vòng của bánh răng hàng chục.

Bánh răng đơn vị đóng vai trò truyền động chính, đẩy hệ thống bánh răng cấp cao hơn. Thực tế, mỗi cấp số thập phân sử dụng hai cặp bánh răng để đảm bảo độ chính xác trong truyền động. Một cặp có tỷ số truyền 9:30 và cặp còn lại 10:30. Hai cặp này được mắc nối tiếp, tạo ra tỷ số truyền tổng gần bằng 0,1.

Từ cơ sở đó, để hiển thị một bộ số gồm bảy chữ số (bốn chữ số phần nguyên và ba chữ số phần thập phân), hệ thống cần khoảng 12 cấp bánh răng. Đồng thời, trong không gian lắp đặt nhỏ gọn của lớp giữa có thể bố trí khoảng 18 trục và 34 bánh răng, tạo thành một cơ cấu truyền động mật độ cao nhưng hoạt động ổn định.

Nhờ cấu trúc đơn giản, chi phí thấp và độ bền cao, loại đồng hồ này có thể hoạt động lâu dài trong môi trường ẩm ướt mà không cần bảo trì thường xuyên. Ngoài ra, thiết bị không cần nguồn điện nên vẫn có thể vận hành ổn định ngay cả khi mất điện trong thời gian dài.

Đọc số đồng hồ nước từ tính

Đồng hồ nước cơ học được sử dụng phổ biến trong các hộ gia đình thường có tám mặt số hiển thị. Như thể hiện trong Hình 1, bốn mặt số màu đỏ ở bên phải (×0,1; ×0,01; …) biểu thị các giá trị nhỏ hơn 1 mét khối. Do đơn vị tính của nước sinh hoạt là “mét khối”, nên các mặt số này thường không có ý nghĩa trong tính tiền và có thể bỏ qua. Bốn mặt số màu đen ở bên trái (×1; ×10; …) là cơ sở để ghi nhận sản lượng nước tiêu thụ và tính hóa đơn tiền nước; người dùng cần nắm được cách đọc các mặt số này.

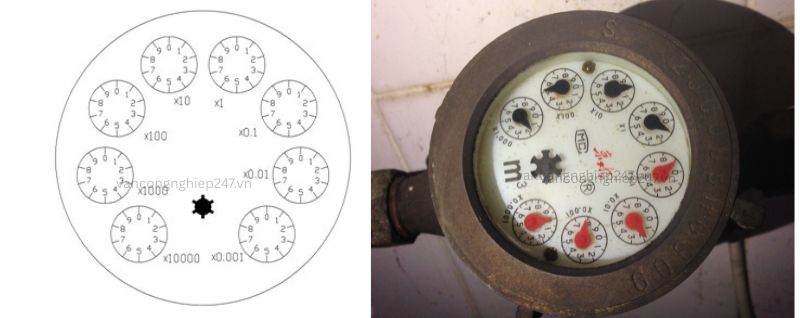

Khi quan sát màn hình hiển thị, trước hết cần hiểu đơn vị của bốn kim chỉ màu đen và mối quan hệ truyền động giữa chúng. Trong Hình 1, bốn mặt số kim chỉ màu đen được sắp xếp theo thứ tự từ dưới lên trên gồm: hàng đơn vị (×1), hàng chục (×10), hàng trăm (×100) và hàng nghìn (×1000). Khi kim chỉ ×1 quay đủ một vòng, kim chỉ ×10 sẽ dịch chuyển một đơn vị; khi kim chỉ ×10 quay đủ một vòng, kim chỉ ×100 sẽ dịch chuyển một đơn vị; tương tự khi kim chỉ ×100 quay đủ một vòng, kim chỉ ×1000 cũng dịch chuyển một đơn vị.

Hướng dẫn đọc đồng hồ nước: khi đọc, cần đọc từ bậc cao nhất đến bậc thấp nhất, tức là đọc theo thứ tự từ mặt số ×1000 xuống ×1. Lưu ý quan trọng: nếu kim chỉ của hàng nghìn, hàng trăm hoặc hàng chục nằm giữa hai giá trị, cần xem xét mối quan hệ với các kim chỉ liền kề để xác định giá trị chính xác.

Ví dụ, nếu kim chỉ hàng chục (×10) nằm giữa 8 và 9 và nghiêng về 9, thì cần kiểm tra kim chỉ hàng đơn vị (×1). Nếu kim chỉ ×1 chưa chuyển sang giá trị tiếp theo (vẫn chưa vượt qua mốc 0), thì giá trị hàng chục vẫn được ghi là 8, chưa làm tròn lên 9.

Nếu kim chỉ hàng đơn vị cũng nằm giữa hai giá trị, cần tiếp tục kiểm tra kim chỉ mặt số màu đỏ ×0,1 để xác định mức làm tròn. Nếu kim chỉ ×0,1 chưa vượt qua mốc “5”, thì coi như chưa phát sinh thêm giá trị và số đọc của hàng đơn vị vẫn được giữ nguyên, không làm tròn lên.

Đồng hồ đo nước thẻ IC thông minh

Đồng hồ đo nước từ xa không dây là đồng hồ đo nước lạnh có chức năng đọc và điều khiển từ xa đạt các yêu cầu kỹ thuật hiện hành. Thiết bị sử dụng hệ thống quản lý đọc đồng hồ từ xa MBUS để thực hiện việc đọc và điều khiển đồng hồ, tự động hoàn thành các chức năng khác nhau như ghi dữ liệu đồng hồ, điều khiển, lưu trữ dữ liệu, truy vấn, quyết toán hàng tháng, quyết toán đọc đồng hồ, quyết toán hóa đơn và in báo cáo. Đồng thời, hệ thống còn phân loại và xử lý dữ liệu thu thập được nhằm hoàn thành nhiều tác vụ phức tạp trước đây phải thực hiện thủ công.

Hệ thống đọc chỉ số đồng hồ nước từ xa không dây bao gồm đồng hồ nước từ xa không dây, bộ thu thập dữ liệu, bộ tập trung dữ liệu và phần mềm quản lý đọc chỉ số đồng hồ tích hợp. Hệ thống này thực hiện các chức năng sau:

Chức năng đọc/thu thập dữ liệu: Hệ thống hỗ trợ các nhiệm vụ đọc chỉ số công tơ do trung tâm quản lý thiết lập, đồng thời cho phép thu thập dữ liệu tự động hoặc thủ công theo cấu hình hệ thống, đảm bảo khả năng đọc chỉ số hoàn toàn tự động. Bên cạnh đó, hệ thống cũng hỗ trợ đọc thủ công, cho phép thu thập dữ liệu đồng hồ nước bất kỳ lúc nào khi cần thiết.

Chức năng trả trước: Khi lượng nước còn lại trong đồng hồ giảm xuống dưới mức đã cài đặt, van sẽ tự động đóng và phát tín hiệu nhắc người dùng mua nước. Sau khi nạp và lắp lại thẻ chức năng, van sẽ mở để tiếp tục sử dụng lượng nước còn lại cho đến khi hết, lúc này van sẽ tự động đóng lại.

Dữ liệu đầy đủ để sao chép và đọc: Thông tin bao gồm mã người dùng, tổng lượng tiêu thụ, lượng sử dụng còn lại, số lượng mua lần gần nhất, số lượng tồn kho, số lần mua, trạng thái đồng hồ, trạng thái pin, trạng thái van và thông tin lỗi.

Chức năng chống lắp ngược: Van có chức năng tự kiểm tra khi đồng hồ nước bị lắp ngược. Sau khi phát hiện đồng hồ nước bị lắp ngược, van sẽ tự động khóa.

Chức năng chống hư hỏng: Đồng hồ nước sẽ tự động khóa khi chịu tác động từ bên ngoài, bị nhiễu điện từ hoặc hư hỏng do dây dẫn bên ngoài.

Chức năng chống nhỏ giọt: Thiết bị có khả năng định lượng và ghi nhận lưu lượng nhỏ giọt.

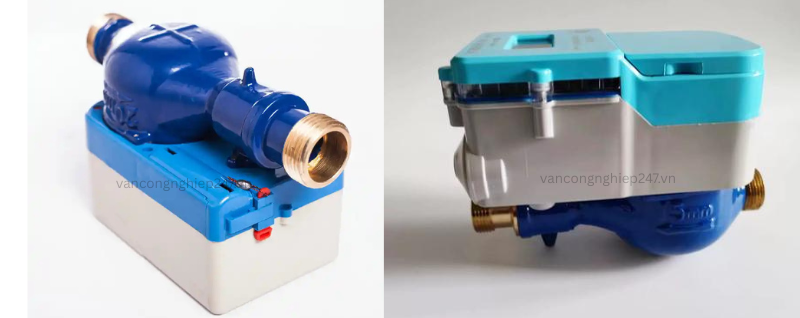

Đồng hồ đo nước thẻ IC thông minh là loại đồng hồ đo nước mới sử dụng công nghệ vi điện tử, cảm biến và thẻ IC thông minh hiện đại để đo lượng nước tiêu thụ, truyền tải dữ liệu và thanh toán tiền nước. Đây là bước phát triển đáng kể so với đồng hồ đo nước truyền thống, vốn chỉ có chức năng thu thập lưu lượng và hiển thị cơ học bằng kim chỉ. Ngoài việc ghi nhận và hiển thị điện tử lượng nước tiêu thụ, đồng hồ đo nước thẻ IC thông minh còn có thể tự động kiểm soát việc sử dụng nước theo các quy định đã thiết lập, tự động tính toán giá nước theo bậc thang và lưu trữ dữ liệu tiêu thụ nước.

Do việc truyền dữ liệu và thanh toán được thực hiện thông qua thẻ IC, hệ thống chuyển từ phương thức đọc đồng hồ và lập hóa đơn thủ công sang việc người dùng tự thanh toán tại trung tâm dịch vụ. Hệ thống giao dịch thẻ IC cũng có các tính năng giao dịch thuận tiện, tính toán chính xác và khả năng tích hợp với hệ thống thanh toán ngân hàng.

Về hình thức, đồng hồ đo nước thẻ IC về cơ bản tương tự đồng hồ đo nước thông thường và quy trình lắp đặt cũng gần như giống nhau. Việc sử dụng đồng hồ đo nước thẻ IC rất đơn giản; từ góc nhìn người dùng chỉ cần đưa thẻ IC vào đầu đọc/ghi của đồng hồ. Nguyên lý hoạt động chung của đồng hồ nước dùng thẻ IC như sau: thẻ IC chứa số dư được đưa vào đầu đọc/ghi thẻ IC trong đồng hồ nước. Sau khi mô-đun vi xử lý nhận diện và tải dữ liệu số dư, van sẽ mở để cho phép người dùng sử dụng nước bình thường.

Trong quá trình sử dụng nước, thiết bị thu gom sẽ bắt đầu ghi nhận lượng nước tiêu thụ và chuyển đổi thành tín hiệu điện tử cần thiết, sau đó gửi về mô-đun vi xử lý để đo lường và hiển thị trên màn hình LCD. Khi số dư nước tiêu thụ của người dùng giảm xuống một mức nhất định, mô-đun vi xử lý sẽ phát tín hiệu cảnh báo, nhắc người dùng nạp thêm tiền nước. Nếu số dư bị tiêu hết, mô-đun vi xử lý sẽ tự động đóng van điều khiển điện, ngắt nguồn cấp nước. Nguồn nước chỉ được khôi phục sau khi người dùng lắp thẻ IC trả trước.

Các tính năng khác:

• Đo xung
• Chức năng đánh thức sóng mang
• Giao tiếp hai chiều theo thời gian thực
• Điều khiển van không dây theo thời gian thực
• Cảnh báo điện áp thấp
• Tự động đóng van khi điện áp thấp
• Cảnh báo tháo rời thiết bị
• Van ngắt khi phát hiện báo động tấn công từ trường (từ tính)
• (không có mục số 9 trong danh sách gốc)
• Báo cáo dữ liệu định kỳ với thông số cụ thể
• Chức năng định tuyến dữ liệu
• Chức năng phát hiện tháo rời thiết bị
• Chức năng cảnh báo lỗi chủ động (có thể tắt từ xa qua không dây)

Phân loại đồng hồ nước

Theo nguyên tắc đo lường

Đồng hồ đo nước được chia thành đồng hồ đo nước kiểu vận tốc và đồng hồ đo nước kiểu thể tích.

Đồng hồ nước kiểu vận tốc:

Được lắp đặt trong đường ống kín, bao gồm một phần tử chuyển động, và đồng hồ nước lấy năng lượng từ vận tốc dòng chảy của nước để thực hiện phép đo. Các loại đồng hồ đo nước kiểu vận tốc điển hình gồm đồng hồ đo nước cánh quay và đồng hồ đo nước cánh xoắn ốc. Đồng hồ đo nước cánh quay tiếp tục được chia nhỏ hơn thành đồng hồ đo nước một tia và đồng hồ đo nước nhiều tia.

Đồng hồ đo nước kiểu thể tích:

Đồng hồ đo nước được lắp đặt trong đường ống, bao gồm một số buồng có thể tích xác định được nạp đầy và xả luân phiên, hoặc một cơ cấu được dẫn động bởi chất lỏng, hoặc đơn giản là đồng hồ đo lưu lượng kiểu định lượng.
Đồng hồ đo nước thể tích thường sử dụng cấu trúc kiểu pít-tông.

Phân loại theo cấp độ đo

Theo tiêu chuẩn cũ, đồng hồ đo nước được chia thành các cấp A, B, C và D.

Phân loại này phản ánh phạm vi lưu lượng làm việc của đồng hồ, đặc biệt là khả năng đo ở lưu lượng thấp. Nhìn chung, các cấp từ A đến D tương ứng từ thấp đến cao, với hiệu suất đo đáp ứng các yêu cầu tương ứng của tiêu chuẩn quốc gia cho từng cấp A, B, C và D.

Sau khi tiêu chuẩn mới được ban hành, phương pháp phân loại cấp độ đo trở nên phức tạp hơn, chủ yếu được xác định bởi các thông số như lưu lượng danh định và tỷ số dải đo. Nói một cách đơn giản, dải đo càng lớn thì cấp độ đo càng cao.

Phân loại theo cỡ nòng danh nghĩa

Đồng hồ đo nước được chia thành đồng hồ đo nước đường kính lớn và đồng hồ đo nước đường kính nhỏ.

Nhìn chung, đồng hồ đo nước được phân loại thành đồng hồ đo nước đường kính nhỏ và đồng hồ đo nước đường kính lớn dựa theo đường kính danh nghĩa của chúng.

Đồng hồ đo nước có đường kính danh nghĩa từ 50mm trở xuống thường được gọi là đồng hồ đo nước đường kính nhỏ, trong khi những đồng hồ có đường kính danh nghĩa từ 50mm trở lên được gọi là đồng hồ đo nước đường kính lớn. Hai loại đồng hồ này đôi khi cũng được gọi tương ứng là đồng hồ đo nước dân dụng và đồng hồ đo nước công nghiệp. Sự phân loại này còn có thể được nhận biết thông qua kiểu kết nối thân đồng hồ: đồng hồ có đường kính danh nghĩa từ 50mm trở xuống thường sử dụng kết nối ren, trong khi đồng hồ có đường kính danh nghĩa từ 50mm trở lên sử dụng kết nối mặt bích. Tuy nhiên, một số loại đồng hồ đặc biệt có thể có đường kính 40mm nhưng vẫn sử dụng kết nối mặt bích.

Phân loại theo mục đích sử dụng

Đồng hồ đo nước được chia thành đồng hồ đo nước dân dụng và đồng hồ đo nước công nghiệp.

Phân loại theo hướng lắp đặt

Đồng hồ đo nước kiểu vận tốc có thể được chia thành đồng hồ đo nước lắp đặt nằm ngang và đồng hồ đo nước lắp đặt thẳng đứng.

Đồng hồ đo nước thường được phân loại thành đồng hồ lắp đặt nằm ngang và đồng hồ lắp đặt thẳng đứng (còn gọi là đồng hồ lắp dọc) theo hướng lắp đặt. Đồng hồ lắp đứng là loại có hướng dòng chảy song song hoặc vuông góc với mặt phẳng ngang khi lắp đặt. Trên mặt đồng hồ, ký hiệu “H” biểu thị lắp đặt ngang và “V” biểu thị lắp đặt đứng.

Đồng hồ đo nước kiểu thể tích có thể được lắp đặt ở bất kỳ vị trí nào mà không ảnh hưởng đến độ chính xác đo lường.

Phân loại theo nhiệt độ

Đồng hồ đo nước được chia thành đồng hồ nước lạnh và đồng hồ nước nóng.

Dựa theo nhiệt độ của môi chất, đồng hồ đo nước được chia thành đồng hồ nước lạnh và đồng hồ nước nóng, với mốc phân chia là 30℃.

Đồng hồ nước lạnh: Là loại đồng hồ có nhiệt độ làm việc từ 0℃ đến 30℃.

Đồng hồ nước nóng: Là loại đồng hồ có nhiệt độ làm việc từ trên 30℃ đến 90℃, 130℃ hoặc 180℃ tùy theo thiết kế.

Các yêu cầu kỹ thuật có thể khác nhau giữa các quốc gia; ở một số khu vực, giới hạn trên của đồng hồ nước lạnh có thể lên đến 50℃.

Phân loại theo áp suất

Đồng hồ đo nước được chia thành đồng hồ đo nước thông thường và đồng hồ đo nước áp suất cao.

Theo áp suất làm việc, đồng hồ đo nước có thể được phân thành đồng hồ đo nước thông thường và đồng hồ đo nước cao áp. Tại Trung Quốc, áp suất định mức của đồng hồ đo nước thông thường thường là 1 MPa. Đồng hồ đo nước cao áp là loại có áp suất làm việc tối đa vượt quá 1 MPa, chủ yếu được sử dụng để đo lưu lượng nước trong các hệ thống bơm ngầm, mỏ dầu và các đường ống công nghiệp có áp suất cao.

Phân loại theo điều kiện làm việc (môi trường ngâm)

Dựa trên việc đồng hồ đo nước có bị ngâm trong môi trường nước hay không, đồng hồ đo nước được chia thành đồng hồ đo nước kiểu ướt, đồng hồ đo nước kiểu khô và đồng hồ đo nước kín chất lỏng.

Đồng hồ nước kiểu ướt: Bộ đếm được đặt trong môi trường nước. Mặt kính đồng hồ chịu áp lực trực tiếp của nước. Cơ cấu truyền động giữa cảm biến và bộ đếm thường sử dụng liên kết bánh răng. Sau một thời gian sử dụng, chất lượng nước có thể ảnh hưởng đến độ rõ của mặt hiển thị.

Đồng hồ nước kiểu khô: Bộ đếm không tiếp xúc trực tiếp với nước. Về cấu trúc, buồng cảm biến và buồng hiển thị được cách ly hoàn toàn. Mặt kính không chịu áp lực nước. Tín hiệu truyền giữa cảm biến và bộ đếm thường được thực hiện bằng nam châm.

Đồng hồ nước kín chất lỏng: Toàn bộ bộ đếm hoặc cơ cấu hiển thị được niêm phong bằng chất lỏng như glycerin có nồng độ phù hợp. Nhờ đó, độ rõ của mặt số không bị ảnh hưởng bởi chất lượng nước bên ngoài. Các đặc tính và cấu trúc còn lại tương tự đồng hồ nước kiểu ướt.

Phân loại theo hình thức hiển thị

Đồng hồ đo nước được chia thành loại tương tự (cơ học), loại kỹ thuật số và loại kết hợp tương tự – kỹ thuật số.

Hệ thống đọc đồng hồ

Hệ thống đọc chỉ số công tơ được chia thành hai loại: có dây và không dây.

Trong hệ thống có dây, có hai phương thức truyền dẫn phổ biến là RS-485 và M-BUS. Đặc điểm chính của RS-485 là sử dụng bốn dây (hai dây nguồn và hai dây tín hiệu), do đó cần phân biệt cực tính khi đấu nối. Trong khi đó, M-BUS sử dụng hai dây vừa truyền tín hiệu vừa cấp nguồn, và không yêu cầu phân biệt cực tính, giúp việc lắp đặt đơn giản hơn.

Hệ thống đọc công tơ có dây có thể được phân loại theo công nghệ thu thập dữ liệu gồm: loại xung (chủ động), loại camera (thụ động), loại điện trở (thụ động) và loại quang điện (thụ động). Trong các phương pháp này, xét về độ tin cậy, xu hướng phát triển và mức độ phổ biến trên thị trường, công nghệ quang điện hiện là giải pháp chủ đạo.

Công tơ đọc trực tiếp là loại hệ thống trong đó thiết bị thường ở trạng thái không hoạt động, chỉ được kích hoạt khi tiến hành đọc chỉ số.

Đồng hồ đo nước cao cấp

Việc sử dụng đồng hồ đo nước có cấp độ đo cao cho phép thiết bị hoạt động trong dải lưu lượng rộng hơn, bao gồm cả các lưu lượng rất nhỏ, từ đó cải thiện đáng kể độ nhạy và độ chính xác đo lường. Đồng hồ đo nước kiểu piston (còn gọi là đồng hồ đo thể tích) thường đạt cấp đo C hoặc D, tuy nhiên yêu cầu chất lượng nước đầu vào cao hơn so với các loại khác.

Lưu ý: Hầu hết các quốc gia trên thế giới hiện nay yêu cầu sử dụng đồng hồ đo nước có cấp đo từ B trở lên, đồng thời trong ngành cũng có xu hướng loại bỏ dần các thiết bị cấp A.

Các tiêu chuẩn và khuyến nghị quốc tế hiện đại về đồng hồ đo nước cũng bao gồm các loại đồng hồ sử dụng nguyên lý đo điện từ hoặc điện tử, nhằm nâng cao độ chính xác và khả năng tích hợp hệ thống.

Hệ thống đồng hồ nước tích hợp và đọc từ xa

Đồng hồ nước tích hợp với hệ thống quản lý tài sản bằng máy tính, bao gồm đồng hồ nước đọc từ xa, hệ thống thu thập chỉ số tập trung và các thiết bị phụ trợ, đang có triển vọng phát triển rất lớn. Điều này là nhờ khả năng cải thiện phương thức ghi chỉ số, tăng cường tin học hóa, số hóa và tự động hóa, đồng thời giảm thiểu sự bất tiện cho người sử dụng và nâng cao an toàn vận hành.

Loại hệ thống này cũng được ứng dụng tại một số khu vực ở Việt Nam trong chương trình “mỗi hộ một đồng hồ”. Các sản phẩm chủ lực bao gồm đồng hồ đọc trực tiếp quang điện, đồng hồ đọc trực tiếp kiểu điện trở, đồng hồ đọc từ xa không dây và đồng hồ giám sát lưu lượng thời gian thực GPRS cỡ lớn, cùng nhiều dòng sản phẩm khác.

Đồng hồ nước trả trước

Đồng hồ nước trả trước phù hợp với mô hình quản lý “trả trước, sử dụng sau”. Tại một số khu vực ở Trung Quốc, việc thu phí nước gặp nhiều khó khăn, tình trạng nợ tiền nước vẫn còn phổ biến. Việc áp dụng đồng hồ nước trả trước đã thay đổi căn bản phương thức ghi chỉ số và thu phí, góp phần hạn chế tranh chấp, đồng thời nâng cao mức độ hiện đại hóa của hệ thống cấp nước.

Nhiều công ty cấp nước và đơn vị quản lý tòa nhà đánh giá cao loại sản phẩm này. Đồng hồ nước trả trước giúp thu phí kịp thời và chính xác, giảm thất thoát doanh thu, giảm khối lượng công việc ghi chỉ số thủ công và hạn chế rủi ro trong quá trình thu phí.

Các sản phẩm tiêu biểu bao gồm đồng hồ nước thẻ IC (loại gắn thẻ hoặc cảm ứng), đồng hồ nước thẻ TM và đồng hồ nước trả trước bằng mã số.

Đồng hồ đo nước chống chảy ngược

Đồng hồ đo nước sinh hoạt thường là loại một chiều, nghĩa là vẫn có thể ghi nhận lưu lượng ngay cả khi dòng chảy bị đảo chiều (chảy ngược). Tuy nhiên, các cơ chế niêm phong hiện tại không hoàn toàn ngăn được hiện tượng này, dẫn đến nguy cơ sai lệch số liệu hoặc gian lận trong đo lường.

Đồng hồ đo nước chống chảy ngược được thiết kế bằng cách lắp van một chiều tại đầu vào, giúp ngăn dòng nước đảo chiều đi qua đồng hồ, từ đó hạn chế gian lận. Ngoài ra, đồng hồ đo nước hai chiều cho phép cơ cấu đo vẫn ghi nhận lưu lượng ngay cả khi dòng chảy đảo chiều, đảm bảo yêu cầu về độ chính xác.

Lưu ý: Các tiêu chuẩn quốc gia hiện hành chưa có quy định chi tiết riêng cho đồng hồ chống chảy ngược hoặc đồng hồ hai chiều, mà chỉ yêu cầu đồng hồ phải “chịu được hiện tượng chảy ngược bất thường và hiển thị được lưu lượng chảy ngược”.

Nguyên nhân sai số (tốc độ sai lệch)

Sử dụng đồng hồ đo nước không đạt tiêu chuẩn

Vấn đề về chất lượng nước

Sử dụng đồng hồ đã hết hạn kiểm định hoặc không được hiệu chuẩn định kỳ

Lắp đặt đồng hồ nước không đúng kỹ thuật

Lựa chọn đồng hồ đo nước

1. Lựa chọn thông số kỹ thuật của đồng hồ đo nước

Đồng hồ đo nước cần đảm bảo độ ổn định và độ bền tối ưu trong điều kiện lưu lượng làm việc thông thường, đáp ứng đầy đủ các yêu cầu thiết kế hệ thống cấp nước. Trong trường hợp hệ thống đường ống có khả năng tăng lưu lượng trong tương lai, có thể lựa chọn đồng hồ có đường kính nhỏ hơn để dự phòng khả năng mở rộng.

Ví dụ, có thể sử dụng đồng hồ đo nước DN150 cho tuyến ống DN200 khi lưu lượng thực tế chưa đạt công suất thiết kế; sau này khi nhu cầu tăng, có thể thay thế bằng đồng hồ đúng cỡ DN200 để đảm bảo vận hành theo lưu lượng tiêu chuẩn của tuyến ống.

Đối với các doanh nghiệp công nghiệp có nhu cầu sử dụng nước lớn, có thể lựa chọn đồng hồ đường kính lớn hoặc lắp đặt nhiều đồng hồ đường kính nhỏ theo phương án song song. Cách bố trí này giúp dễ dàng bảo trì, sửa chữa hoặc thay thế từng thiết bị mà không làm gián đoạn toàn bộ hệ thống cấp nước.

2. Lựa chọn kiểu hiển thị của đồng hồ nước

Thông thường, đồng hồ nước sử dụng mặt số cơ khí giúp hiển thị rõ ràng và dễ đọc chỉ số. Tuy nhiên, trong một số trường hợp không thể quan sát trực tiếp, dạng hiển thị kim chỉ (analog) vẫn được sử dụng vì có thể xác định giá trị thông qua góc quay của kim mà không cần đọc trực tiếp con số trên mặt số.

Hiện nay, các loại đồng hồ nước chống bụi, chống ẩm và chống nước đã trở nên phổ biến, giúp hạn chế tình trạng mờ mặt kính hoặc kẹt cơ cấu hiển thị sau thời gian dài sử dụng. Đối với đồng hồ đọc từ xa hoặc đồng hồ trả trước, dữ liệu có thể được hiển thị điện tử hoặc truyền về hệ thống quản lý qua thiết bị thu thập dữ liệu. Tuy nhiên, chỉ số cơ học cơ bản vẫn cần được lưu trữ để đối chiếu khi hệ thống điện tử gặp sự cố.

3. Cân nhắc khả năng lắp đặt và bảo trì

Yếu tố này đặc biệt quan trọng đối với các đồng hồ có đường kính lớn. Các loại đồng hồ có thiết kế cho phép tháo lắp, thay thế hoặc bảo trì mà không cần ngừng cấp nước sẽ giúp tối ưu vận hành hệ thống.

Ngoài ra, chiều dài lắp đặt và kiểu kết nối cũng cần được xem xét kỹ. Tại Việt Nam, các tiêu chuẩn kỹ thuật như TCVN và ISO thường được áp dụng để đảm bảo tính đồng bộ. Tuy nhiên, một số dòng đồng hồ nước thông minh, đồng hồ trả trước hiện nay được sản xuất theo tiêu chuẩn riêng của nhà sản xuất, có thể dẫn đến sự khác biệt về kích thước lắp đặt giữa các model.

4. Cân nhắc khả năng thích ứng với chất lượng nước

Trong thực tế tại Việt Nam, chất lượng nước trong hệ thống đường ống không phải lúc nào cũng đạt độ sạch tuyệt đối như tại nhà máy xử lý nước. Nguồn nước có thể chứa cặn bẩn, rỉ sét, cát mịn hoặc sợi hữu cơ.

Do đó, ngoài việc lắp đặt bộ lọc đầu nguồn và các thiết bị xử lý phụ trợ, cần lựa chọn đồng hồ đo nước có khả năng thích ứng tốt với điều kiện nước thực tế. Điều này giúp hạn chế tắc nghẽn, giảm sai số đo và kéo dài tuổi thọ thiết bị.

Lịch sử phát triển đồng hồ đo nước

Từ khi nhà phát minh người Anh Crowe giới thiệu đồng hồ đo nước kiểu buồng cân bằng vào năm 1825 – một trong những thiết bị đo lưu lượng đầu tiên có tính chính xác – đồng hồ nước đã trải qua gần hai thế kỷ phát triển.

Tại Việt Nam, việc ứng dụng đồng hồ nước phát triển muộn hơn. Trong thời kỳ đầu, hệ thống cấp nước chủ yếu sử dụng thiết bị nhập khẩu từ châu Âu và Nhật Bản. Đến giai đoạn sau, đặc biệt từ cuối thế kỷ 20, hệ thống cấp nước đô thị phát triển mạnh, kéo theo nhu cầu lớn về đồng hồ đo nước.

Trong quá trình hiện đại hóa, các dòng đồng hồ nước cơ khí truyền thống dần được chuẩn hóa theo tiêu chuẩn quốc tế như ISO và OIML, giúp tăng tính tương thích và giảm chi phí bảo trì. Đồng thời, các loại đồng hồ nước thông minh, đồng hồ đọc từ xa và hệ thống quản lý dữ liệu bắt đầu được triển khai rộng rãi tại các đô thị lớn.

Ngày nay, ngành cấp nước tại Việt Nam đang chuyển dịch mạnh sang các giải pháp đo đếm thông minh, giúp tối ưu hóa quản lý, giảm thất thoát nước và nâng cao hiệu quả vận hành toàn hệ thống. Việc lựa chọn đồng hồ đo nước phù hợp từ các nhà sản xuất uy tín đóng vai trò quan trọng trong việc đảm bảo hiệu quả sử dụng lâu dài và ổn định.

Lắp đặt đồng hồ đo nước

Đường kính đồng hồ nước cần được lựa chọn phù hợp với đường kính danh nghĩa của đường ống cần lắp đặt. Vị trí lắp đặt phải tránh ánh nắng trực tiếp, ngập úng, đóng băng và môi trường ô nhiễm, đồng thời đảm bảo thuận tiện cho việc tháo lắp, kiểm tra và quẹt thẻ (đối với đồng hồ trả trước).

Đồng hồ đo nước nên được lắp đặt theo phương ngang, mặt hiển thị hướng lên trên để đảm bảo độ chính xác và dễ quan sát.

Trước khi lắp đặt, cần vệ sinh sạch đường ống, loại bỏ cát, sợi gai dầu, rỉ sét và các tạp chất khác nhằm tránh gây kẹt hoặc hư hỏng cơ cấu đo.

Mũi tên chỉ hướng trên thân đồng hồ phải trùng với chiều dòng chảy thực tế của nước trong đường ống.

Trường hợp lắp đặt tại đầu vào thiết bị gia nhiệt như nồi hơi, cần ngăn hiện tượng nước nóng và hơi nước chảy ngược về đồng hồ gây hư hại.

Khuyến nghị lắp thêm van một chiều ở phía sau đồng hồ để bảo vệ thiết bị.

Đồng hồ đo nước tiết kiệm nước

Trên thị trường hiện nay có ba loại đồng hồ đo nước tiết kiệm nước phổ biến.

1. Loại đồng hồ chống nhỏ giọt cơ học đầu tiên

Loại này sử dụng một phần tử cảm biến áp suất từ tính làm cơ chế chống nhỏ giọt, được lắp đặt trong thân đồng hồ tại đầu vào nước. Khi nước chảy ở dạng nhỏ giọt, cơ cấu cảm biến áp suất từ tính sẽ tạo dòng nước gián đoạn giúp đồng hồ vẫn ghi nhận lưu lượng.

Phương pháp này có thể giúp lưu lượng khởi động của đồng hồ giảm xuống dưới 0,5 L/h. Tuy nhiên, do sử dụng lõi từ tính dạng pít-tông, thiết bị dễ bị ảnh hưởng bởi tạp chất như rỉ sét, cát, sắt và bùn trong nước. Theo thời gian, lõi từ tính có thể bị kẹt, làm mất chức năng chống nhỏ giọt.

2. Loại đồng hồ chống nhỏ giọt dạng tia dẫn hướng

Loại này sử dụng một ống dẫn nhỏ hoặc lỗ dẫn để đưa một lượng nước rất nhỏ vào buồng cánh quạt, tạo lực tác động trực tiếp lên cánh quạt để đo lưu lượng nhỏ.

Loại đồng hồ này có thể đạt lưu lượng khởi động khoảng 2 L/h. Tuy nhiên, do dòng nước được tập trung tại một điểm, đồng hồ có thể xảy ra hiện tượng đo sai lệch (quá ghi). Trong thực tế, do áp lực nước không ổn định trong mạng lưới cấp nước, đồng hồ có thể phát sinh sai số đáng kể ngay cả khi không sử dụng nước.

Hiện tượng này có thể gây thất thoát tương đương 192 lít/ngày (khoảng 5–6 m³/tháng dù không dùng nước), dẫn đến khiếu nại và tranh chấp hóa đơn. Ngoài ra, cấu trúc này cũng dễ bị tắc do cặn bẩn và bùn cát, và thường mất khả năng chống nhỏ giọt sau 3–5 tháng sử dụng.

3. Loại đồng hồ chống nhỏ giọt dạng màng ngăn

Loại này có một khoang riêng ở phần đáy thân đồng hồ, trong khi phần thân trên giữ nguyên cấu trúc đồng hồ truyền thống. Một màng ngăn mềm được sử dụng để bịt kín giữa hai khoang.

Khoang đáy được nối với đầu ra nước của đồng hồ. Bên trong có cơ cấu chống nhỏ giọt chuyên dụng. Khi nước nhỏ giọt, cơ cấu này sẽ đóng đầu ra, và lượng nước nhỏ giọt thực tế được lấy từ khoang đáy.

Khi khoang đáy (khoảng 36 ml) bị tiêu hao hết, cơ cấu sẽ mở ra để bổ sung nước, sau đó lại đóng lại nhờ lực lò xo, tạo thành chu kỳ hoạt động liên tục. Quá trình này giúp đồng hồ ghi nhận được lưu lượng rất nhỏ mà vẫn đảm bảo độ ổn định đo lường.

Ý nghĩa của các ký hiệu trên đồng hồ nước

Tên mã	Tên	Nhận xét
LX	đồng hồ nước	Chữ số đầu tiên, L, biểu thị lưu lượng kế, và chữ số thứ hai biểu thị đồng hồ đo nước.
Cổng LXS	Đồng hồ đo nước kiểu cánh quạt quay	Chữ “S” thứ ba biểu thị máy bay trực thăng.
LXL	Đồng hồ đo nước rôto nằm ngang	Chữ số thứ ba, L, biểu thị loại rôto nằm ngang.
Cổng LXR	Đồng hồ đo nước cánh quạt thẳng đứng	Chữ ‘R’ thứ ba biểu thị rôto thẳng đứng.
Cổng LXF	Đồng hồ đo nước kép (loại kết hợp)	Chữ ‘F’ thứ ba biểu thị bản sao.
Cổng LXD	Đồng hồ đo nước định lượng	Chữ ‘D’ thứ ba biểu thị định lượng.
R	Đồng hồ nước nóng	Chữ ‘R’ thứ tư biểu thị nước nóng.
L	Đồng hồ đo nước thẳng đứng	Chữ cái thứ tư, L, biểu thị chiều dọc.
N	Đồng hồ đo nước dòng chảy thuận và dòng chảy ngược	Chữ số thứ tư N biểu thị dòng chảy thuận và nghịch.
G	Đồng hồ nước từ	Chữ cái thứ tư, G, đại diện cho dạng bào chế khô.
Y	Đồng hồ đo nước khí chất lỏng	Chữ ‘Y’ thứ tư tượng trưng cho lớp niêm phong bằng chất lỏng.
C	Đồng hồ đo nước có thể tháo rời	Chữ ‘C’ thứ tư cho biết nó có thể tháo rời.

Phân loại theo cấp cấu hình (model)

A đại diện cho loại cơ bản, cấu hình bảy kim chỉ, cánh quạt kết hợp và thang đo kiểm định tối thiểu 1L [4];

B biểu thị cấu hình cánh quạt, kim chỉ 8 vị trí và thang đo kiểm định tối thiểu 1L;

C biểu thị cánh quạt tích hợp, kim chỉ 8 vị trí và thang đo kiểm định tối thiểu 0,1L;

E biểu thị cánh quạt tích hợp, bộ đếm kết hợp 4 số cơ + 4 số bánh xe, với vạch chia kiểm định tối thiểu 0,1L. Trong đó, đồng hồ loại A là thiết kế thế hệ đầu và hiện đã ngừng sản xuất.

Lưu ý: Trong ngành, đồng hồ cơ bản còn được gọi là “đồng hồ nước 7 kim”.

Ví dụ model:

LXS-15C là đồng hồ cánh quạt quay đường kính danh nghĩa 15mm, thế hệ cải tiến thứ ba (cánh quạt tích hợp, 8 kim chỉ);

LXL-80 là đồng hồ rôto ngang đường kính 80mm;

LXSL-20E là đồng hồ cánh quay lắp đứng đường kính 20mm.
