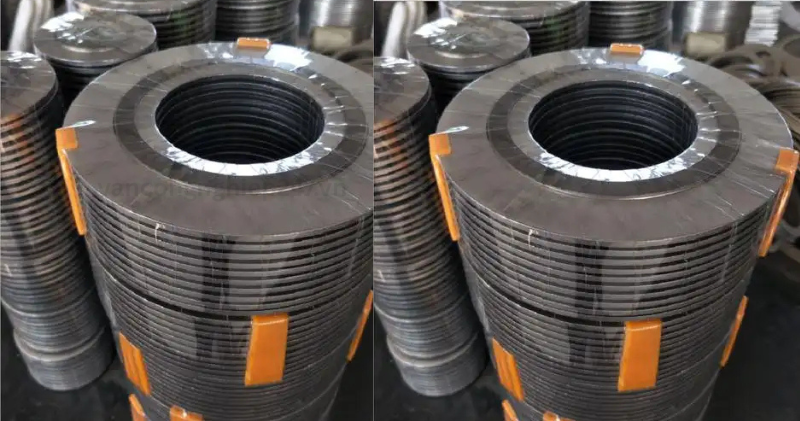

Gioăng mặt bích là gì?

Gioăng mặt bích là vật liệu làm kín được lắp đặt giữa hai mặt bích nhằm ngăn ngừa rò rỉ lưu chất trong hệ thống đường ống và thiết bị công nghiệp. Khi các bu lông được siết chặt, gioăng sẽ tạo độ kín giữa hai bề mặt tiếp xúc, giúp hệ thống vận hành ổn định và an toàn.

Tại thị trường Việt Nam, gioăng mặt bích được sản xuất từ nhiều loại vật liệu như cao su, PTFE (Teflon), graphite (than chì), amiang không amiang và kim loại. Sản phẩm được ứng dụng rộng rãi trong các ngành hơi nóng, dầu khí, hóa chất, thực phẩm, nước sạch, nhiệt điện, đóng tàu và hệ thống đường ống công nghiệp.

Gioăng mặt bích hiện nay chủ yếu được chia thành ba nhóm chính gồm: gioăng phi kim loại, gioăng bán kim loại và gioăng kim loại. Trong đó, gioăng cao su có khả năng đàn hồi tốt và chống rò rỉ hiệu quả ở áp suất thấp đến trung bình; gioăng PTFE chịu hóa chất mạnh và phù hợp cho ngành thực phẩm – hóa chất; còn gioăng graphite và gioăng kim loại được sử dụng trong môi trường nhiệt độ cao, áp suất lớn và hệ thống hơi nóng công nghiệp.

Đối với các hệ thống rung động hoặc tải trọng thay đổi liên tục, các dòng gioăng bán kim loại như gioăng chì graphite hoặc gioăng spiral wound có khả năng đàn hồi và độ bền làm kín cao, giúp tăng tuổi thọ vận hành và giảm chi phí bảo trì thiết bị.

Khái niệm cơ bản gioăng mặt bích

Gioăng mặt bích là vật liệu làm kín được lắp đặt giữa hai bề mặt mặt bích trước khi siết chặt bằng bu lông nhằm ngăn chặn rò rỉ lưu chất trong quá trình vận hành hệ thống đường ống và thiết bị công nghiệp.

Các loại gioăng mặt bích phổ biến trên thị trường hiện nay gồm: gioăng PTFE (Teflon) và gioăng PTFE gia cường sợi thủy tinh chuyên dùng cho môi trường hóa chất ăn mòn; gioăng than chì graphite phù hợp với hệ thống nhiệt độ và áp suất cao; gioăng spiral wound (gioăng chì 3 vành) có độ đàn hồi và khả năng làm kín tốt cho hệ thống hơi nóng; gioăng kim loại dùng cho môi trường áp suất cao; gioăng graphite bọc kim loại giúp tăng độ bền cơ học; và gioăng cao su công nghiệp phù hợp cho hệ thống nước, khí và hóa chất nhẹ.

Tùy theo điều kiện làm việc như nhiệt độ, áp suất và loại lưu chất, người dùng có thể lựa chọn loại gioăng mặt bích phù hợp nhằm đảm bảo hiệu quả làm kín, tăng tuổi thọ thiết bị và hạn chế chi phí bảo trì hệ thống.

Các danh mục chính gioăng mặt bích

Gioăng mặt bích có thể được chia thành ba loại chính theo vật liệu cấu tạo gồm: gioăng phi kim loại, gioăng bán kim loại và gioăng kim loại. Mỗi dòng gioăng sẽ phù hợp với từng điều kiện nhiệt độ, áp suất và môi trường làm việc khác nhau trong hệ thống công nghiệp.

Các loại gioăng phi kim loại phổ biến hiện nay gồm gioăng PTFE (Teflon), gioăng PTFE gia cường sợi thủy tinh, gioăng than chì graphite và gioăng cao su công nghiệp. Gioăng PTFE và PTFE gia cường thường được sử dụng cho các môi trường hóa chất ăn mòn mạnh, hệ thống axit và dung môi nhờ khả năng kháng hóa chất tốt và độ sạch cao. Gioăng than chì graphite phù hợp cho môi trường nhiệt độ cao, hơi nóng và dầu tải nhiệt nhờ khả năng chịu nhiệt và làm kín ổn định. Gioăng cao su công nghiệp thường được sản xuất từ các vật liệu như NBR, EPDM, Viton hoặc cao su không amiăng, thích hợp cho hệ thống nước, khí nén, dầu và hóa chất nhẹ. Các dòng gioăng phi kim loại chủ yếu được sử dụng trong các hệ thống áp suất thấp và trung bình nhờ độ đàn hồi tốt và chi phí hợp lý.

Các loại gioăng bán kim loại chủ yếu gồm gioăng spiral wound (gioăng chì 3 vành) và gioăng graphite bọc kim loại. Gioăng spiral wound được cấu tạo từ các lớp inox kết hợp với graphite hoặc PTFE nhằm tăng độ đàn hồi và khả năng làm kín. Dòng gioăng này phù hợp cho hệ thống hơi nóng, dầu khí, hóa chất và đường ống áp suất trung bình đến cao. Gioăng có khả năng chịu rung động, thay đổi nhiệt độ và áp suất liên tục mà vẫn đảm bảo độ kín ổn định. Tùy theo cấu tạo, gioăng spiral wound được chia thành loại cơ bản, loại có vành trong, loại có vành ngoài và loại có cả vành trong – vành ngoài. Gioăng graphite bọc kim loại được gia cường bằng inox hoặc thép carbon nhằm tăng độ bền cơ học và khả năng chịu áp suất cao, thường được sử dụng trong các hệ thống nhiệt độ cao và môi trường vận hành khắc nghiệt.

Các loại gioăng kim loại phổ biến gồm gioăng oval, gioăng bát giác, gioăng răng cưa và gioăng thấu kính. Đây là nhóm gioăng chuyên dùng cho các hệ thống áp suất và nhiệt độ rất cao như dầu khí, hóa dầu, nhiệt điện và công nghiệp nặng. Gioăng kim loại được sản xuất từ inox, thép mềm, thép carbon hoặc các hợp kim đặc biệt có khả năng chịu nhiệt và chịu áp lực lớn. Dòng gioăng này yêu cầu độ chính xác gia công cao, lực siết bu lông lớn và bề mặt mặt bích đạt tiêu chuẩn kỹ thuật nhằm đảm bảo hiệu quả làm kín tối ưu trong điều kiện vận hành khắc nghiệt.

Cấu trúc và vật liệu gioăng mặt bích

Gioăng cao su không amiăng hiện nay được sản xuất chủ yếu từ sợi tổng hợp chịu nhiệt kết hợp với cao su và các chất phụ gia chuyên dụng thông qua các công đoạn trộn, ép nóng và lưu hóa. Tùy theo thành phần vật liệu và điều kiện sử dụng, gioăng được chia thành các dòng chịu dầu, chịu nhiệt, chịu hóa chất hoặc chịu áp suất cao. Theo áp suất làm việc, sản phẩm thường được phân thành gioăng áp suất thấp, áp suất trung bình và áp suất cao. Dòng gioăng này phù hợp cho môi trường nước, hơi nóng, dầu, dung môi và hóa chất nhẹ trong các hệ thống đường ống công nghiệp. Gioăng không amiăng hiện được sử dụng rộng rãi để thay thế gioăng amiăng truyền thống nhờ độ an toàn cao và thân thiện hơn với môi trường.

Gioăng silicone theo tiêu chuẩn ISO1127 có đặc tính không mùi, không độc hại, không chứa chất gây hại và được sử dụng phổ biến trong ngành thực phẩm, dược phẩm, nước tinh khiết và công nghệ sinh học. Gioăng silicone có khả năng chống biến dạng nén tốt, giúp duy trì độ kín ổn định trong thời gian dài. Ngoài ra, sản phẩm còn chịu được nhiệt độ cao và nhiệt độ thấp, có thể khử trùng bằng hơi nóng, tia UV hoặc khí ETO. Nhiệt độ làm việc phổ biến của gioăng silicone nằm trong khoảng từ -40°C đến 232°C.

Gioăng clamp DIN32676 vật liệu PTFE/FKM được cấu tạo với lớp ngoài bằng PTFE (Teflon) và lớp lõi bằng cao su FKM (Viton). Thiết kế này giúp sản phẩm vừa có khả năng chống hóa chất tốt vừa duy trì độ đàn hồi cao trong quá trình vận hành. Nhiệt độ làm việc thông thường của dòng gioăng này dao động từ -34°C đến 204°C, phù hợp cho hệ thống vi sinh, thực phẩm và hóa chất.

Các dòng gioăng mặt bích thông dụng hiện nay bao gồm gioăng PTFE, gioăng PTFE gia cường sợi thủy tinh, gioăng than chì graphite, gioăng spiral wound và gioăng kim loại. Gioăng PTFE phù hợp với môi trường hóa chất ăn mòn mạnh và nhiệt độ trung bình. Gioăng than chì graphite thích hợp cho hơi nóng, dầu tải nhiệt và môi trường nhiệt độ cao. Gioăng spiral wound (gioăng chì 3 vành) được cấu tạo từ các lớp inox kết hợp graphite hoặc PTFE giúp tăng khả năng làm kín trong hệ thống áp suất cao và nhiệt độ cao. Gioăng kim loại gồm các dạng oval, bát giác, răng cưa và thấu kính, thường sử dụng cho ngành dầu khí, nhiệt điện và hóa dầu với điều kiện vận hành khắc nghiệt. Ngoài ra, gioăng graphite bọc kim loại còn được gia cường bằng inox hoặc thép nhằm tăng độ bền cơ học và khả năng chịu áp lực lớn trong quá trình sử dụng.

Hiệu suất và lựa chọn vật liệu gioăng mặt bích

Việc lựa chọn gioăng mặt bích cần dựa trên các yếu tố như áp suất làm việc, nhiệt độ vận hành, loại môi chất trong đường ống và điều kiện thực tế của hệ thống. Mỗi loại gioăng sẽ có khả năng chịu nhiệt, chống hóa chất và độ đàn hồi khác nhau để phù hợp với từng ứng dụng công nghiệp.

Gioăng silicone có nhiệt độ làm việc từ -40°C đến 232°C với độ cứng phổ biến khoảng 75A – 80A. Dòng gioăng này phù hợp cho các môi trường như ozone, nhiệt khô, nước tinh khiết, thực phẩm, dược phẩm và một số loại hóa chất nhẹ. Gioăng silicone có khả năng đàn hồi tốt, chống biến dạng nén và đáp ứng nhiều tiêu chuẩn an toàn như FDA, USP Class VI và 3A. Tuy nhiên, sản phẩm không phù hợp cho môi trường dầu khoáng, dung môi mạnh hoặc hóa chất có tính ăn mòn cao.

Gioăng PTFE/FKM được cấu tạo với lớp ngoài bằng PTFE (Teflon) và lớp lõi bằng cao su FKM (Viton), giúp kết hợp khả năng chống hóa chất và độ đàn hồi cao. Nhiệt độ làm việc phổ biến từ -34°C đến 204°C. Dòng gioăng này đáp ứng các tiêu chuẩn FDA và thường được sử dụng trong ngành hóa chất, thực phẩm, dược phẩm, xử lý nước và công nghệ sinh học nhờ độ sạch cao và khả năng chống ăn mòn tốt.

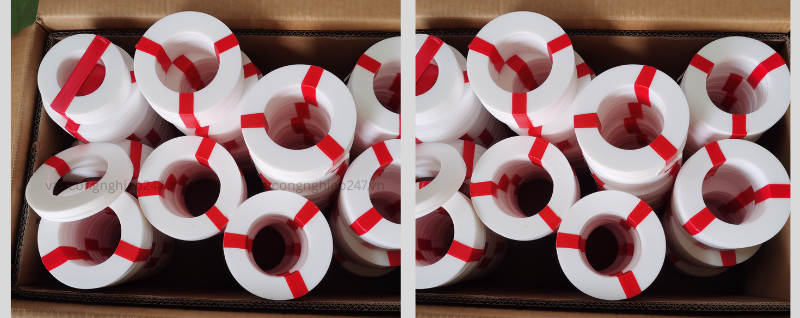

Gioăng PTFE (Teflon) có khả năng chịu nhiệt, kháng axit – kiềm và dung môi hữu cơ rất tốt. Sản phẩm thường được sử dụng trong các hệ thống hóa chất, dược phẩm và môi trường có tính ăn mòn mạnh. Ngoài ra, gioăng PTFE còn có hệ số ma sát thấp, không bám dính và khả năng làm kín ổn định trong điều kiện nhiệt độ trung bình đến cao.

Gioăng không amiăng hiện nay được sử dụng phổ biến để thay thế gioăng amiăng truyền thống nhờ tính an toàn và thân thiện với môi trường hơn. Sản phẩm phù hợp cho các bề mặt mặt bích phẳng, mặt bích lồi lõm và hệ thống hơi nóng, dầu hoặc nước công nghiệp. Ưu điểm của dòng gioăng này là khả năng chịu nhiệt, độ ổn định tốt và độ đàn hồi cao, giúp đảm bảo hiệu quả làm kín với lực siết vừa phải.

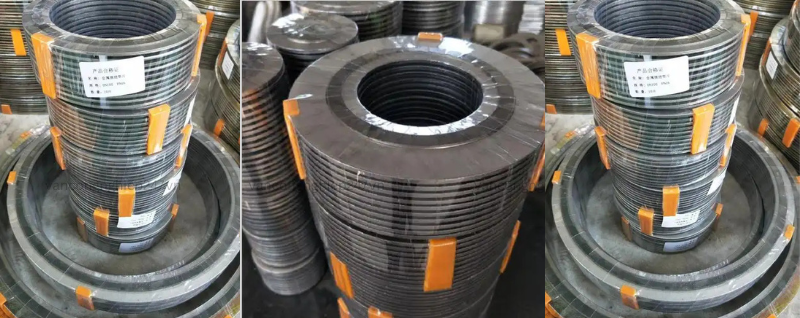

Gioăng spiral wound (gioăng chì 3 vành) là dòng gioăng bán kim loại có độ đàn hồi và khả năng chịu áp suất cao rất tốt. Sản phẩm phù hợp cho các hệ thống có rung động, thay đổi nhiệt độ hoặc áp suất liên tục. Gioăng được chia thành các loại như: loại cơ bản, loại có vành trong, loại có vành ngoài và loại có cả vành trong – vành ngoài. Dòng gioăng này được sử dụng rộng rãi trong các hệ thống đường ống, van công nghiệp, bình áp lực, bộ trao đổi nhiệt và thiết bị trong ngành dầu khí, hóa chất, nhiệt điện và đóng tàu.

Đối với các hệ thống nhiệt độ cao hoặc môi trường ăn mòn mạnh, nhiều doanh nghiệp hiện nay ưu tiên sử dụng Gioăng than chì graphite để tăng hiệu quả làm kín và kéo dài tuổi thọ thiết bị vận hành.

Công nghệ làm kín và độ bền vận hành gioăng mặt bích

Trong quá trình vận hành hệ thống công nghiệp, gioăng mặt bích thường phải làm việc dưới điều kiện áp suất và nhiệt độ thay đổi liên tục. Vì vậy, khả năng chịu tải, độ đàn hồi và độ bền mỏi của vật liệu là những yếu tố quan trọng quyết định tuổi thọ gioăng.

Thực tế cho thấy các hiện tượng nứt hoặc hư hỏng gioăng thường xuất phát từ ứng suất cao và rung động kéo dài trong hệ thống đường ống. Khi tải trọng thay đổi liên tục, vật liệu gioăng có thể xuất hiện các vết nứt mỏi, từ đó làm giảm khả năng làm kín và dẫn đến rò rỉ. Để đánh giá nguyên nhân hư hỏng, các nhà sản xuất thường thực hiện phân tích thành phần vật liệu, kiểm tra cấu trúc kim loại và đánh giá bề mặt vết nứt nhằm xác định mức độ ảnh hưởng của áp suất, nhiệt độ và môi trường làm việc.

Nhờ cải tiến vật liệu và công nghệ sản xuất, các dòng gioăng hiện nay có khả năng chịu nhiệt, chống ăn mòn và duy trì độ kín ổn định tốt hơn trong điều kiện vận hành khắc nghiệt. Các loại gioăng spiral wound, gioăng than chì graphite và gioăng PTFE gia cường được sử dụng phổ biến trong các hệ thống yêu cầu độ kín cao và áp suất lớn.

Các lĩnh vực ứng dụng gioăng mặt bích

Gioăng spiral wound (gioăng chì 3 vành) được sử dụng rộng rãi trong hệ thống đường ống, van công nghiệp, bình áp lực, bộ trao đổi nhiệt và thiết bị công nghiệp thuộc các ngành dầu khí, hóa chất, nhiệt điện, luyện kim, đóng tàu và cơ khí chế tạo. Nhờ khả năng chịu áp suất cao và chống rung động tốt, sản phẩm phù hợp cho các hệ thống hơi nóng và môi trường nhiệt độ cao.

Gioăng không amiăng thường được sử dụng cho các môi trường nước, hơi nóng, dầu, dung môi và hóa chất nhẹ. Dòng gioăng này phù hợp cho các hệ thống áp suất thấp và trung bình nhờ khả năng làm kín ổn định, độ đàn hồi tốt và tính an toàn cao trong quá trình sử dụng.

Gioăng silicone ISO1127 được ứng dụng nhiều trong ngành thực phẩm, dược phẩm, nước tinh khiết và công nghệ sinh học nhờ đặc tính không độc hại, không mùi và đáp ứng các tiêu chuẩn vệ sinh công nghiệp.

Gioăng clamp DIN32676 bọc PTFE/FKM được sử dụng phổ biến trong ngành hóa chất, xử lý nước, dược phẩm và công nghệ sinh học. Sản phẩm có khả năng chống hóa chất và chịu nhiệt tốt, phù hợp cho các hệ thống yêu cầu độ sạch và độ kín cao.

Đối với các hệ thống hơi nóng và môi trường nhiệt độ cao, nhiều doanh nghiệp hiện nay ưu tiên sử dụng Gioăng than chì graphite nhằm tăng khả năng làm kín, giảm rò rỉ và nâng cao tuổi thọ thiết bị vận hành.

Các tiêu chuẩn liên quan gioăng mặt bích

Các dòng gioăng mặt bích công nghiệp hiện nay được sản xuất theo nhiều tiêu chuẩn quốc tế nhằm đảm bảo khả năng làm kín, độ an toàn và tính đồng bộ trong hệ thống đường ống. Một số tiêu chuẩn phổ biến gồm DIN, ANSI, ASME, JIS, BS, ISO và EN, được sử dụng rộng rãi trong ngành dầu khí, hóa chất, thực phẩm, dược phẩm và nhiệt điện.

Đối với các hệ thống vi sinh và đường ống inox công nghiệp, gioăng thường được sản xuất theo các tiêu chuẩn như DIN32676, ISO1127, DIN11851, DIN11864, SMS3017 và BS4825 nhằm đảm bảo khả năng lắp đặt đồng bộ và đáp ứng yêu cầu vệ sinh cao.

Ngoài các tiêu chuẩn cơ khí quốc tế, nhiều dòng gioăng còn phải đáp ứng các chứng nhận chuyên ngành như FDA, USP Class VI, 3A, ADI Free và CGMP để sử dụng trong ngành thực phẩm, dược phẩm và công nghệ sinh học.

Tấm gioăng không amiăng gioăng mặt bích

Tấm gioăng không amiăng được sản xuất từ sợi tổng hợp chịu nhiệt kết hợp với cao su và phụ gia kỹ thuật thông qua quy trình ép nóng và lưu hóa hiện đại. Sản phẩm được chia thành nhiều dòng như chịu dầu, chịu nhiệt và chịu hóa chất nhằm phù hợp với từng điều kiện vận hành khác nhau.

Theo áp suất sử dụng, gioăng thường được phân thành loại áp suất thấp, áp suất trung bình và áp suất cao. Dòng gioăng này phù hợp cho môi trường nước, hơi nóng, dầu, dung môi và hóa chất nhẹ trong các hệ thống công nghiệp.

Tiêu chuẩn quốc tế phổ biến

Gioăng mặt bích ANSI / ASME B16.20

DIN 2690 – DIN 2697

Gioăng mặt bích ISO 7483

Gioăng mặt bích EN 1514

Gioăng mặt bích JIS B2404

Gioăng mặt bích DIN32676

Gioăng mặt bích ISO1127

Gioăng mặt bích DIN11851

Gioăng mặt bích DIN11864

Gioăng mặt bích BS4825

Gioăng mặt bíchSMS3017

Ngoài các dòng gioăng phổ biến trên thị trường, hiện nay nhiều doanh nghiệp còn sử dụng Gioăng than chì graphite cho hệ thống nhiệt độ cao và áp suất lớn hoặc Gioăng mặt bích Teflon trong môi trường hóa chất ăn mòn nhằm tăng hiệu quả làm kín và kéo dài tuổi thọ thiết bị vận hành.
