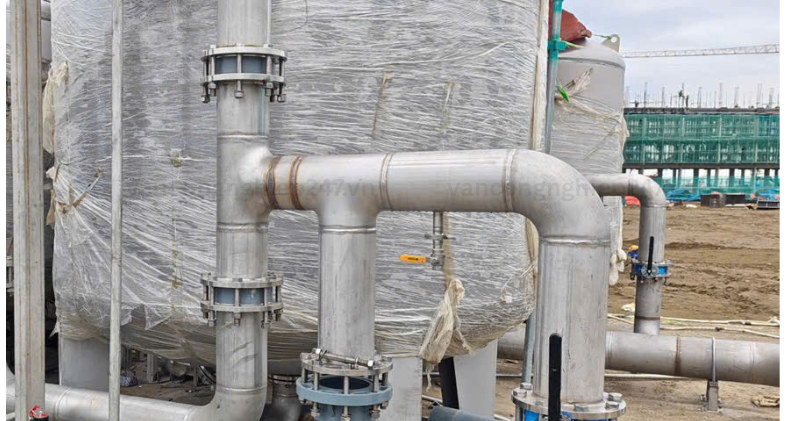

Hướng dẫn lắp đặt co hàn inox bằng thép không gỉ

Việc lắp đặt các co hàn bằng thép không gỉ thành mỏng không chỉ đơn thuần là thao tác kết nối đường ống, mà là một dự án kỹ thuật hệ thống liên quan đến khoa học vật liệu, cơ học chất lỏng và lắp ráp chính xác. Chất lượng lắp đặt quyết định trực tiếp đến độ tin cậy của việc làm kín, độ ổn định cấu trúc và hiệu quả vận chuyển môi chất của hệ thống đường ống trong quá trình sử dụng lâu dài. Để hiểu được các phương pháp lắp đặt, cần bắt đầu từ nguyên tắc cơ bản về sự tương tác vi mô giữa vật liệu và giao diện kết nối.

Đặc tính vật liệu và điều kiện cài đặt sẵn cho giao diện kết nối

Ống và co hàn bằng thép không gỉ thành mỏng thường được làm từ thép không gỉ Austenit, chẳng hạn như 304 hoặc 316L. Đặc tính “thành mỏng” của chúng cho phép tạo ra đường kính lớn hơn trên cùng một khối lượng vật liệu, nhưng điều này cũng đặt ra yêu cầu cao hơn về độ chính xác khi lắp đặt. Bề mặt thép không gỉ không nhẵn mịn ở cấp độ vi mô; thay vào đó, nó chứa những gợn sóng nhỏ và một lớp màng thụ động dày đặc. Lớp màng thụ động này mang lại cho thép không gỉ khả năng chống ăn mòn tuyệt vời, nhưng nó cũng có thể trở thành rào cản đối với sự tiếp xúc kim loại chặt chẽ khi tạo thành mối nối kín. Điều kiện tiên quyết chính để lắp đặt là tạo ra một giao diện phù hợp để tạo thành mối nối kín chuyên nghiệp, chứ không chỉ đơn giản là thực hiện lắp ráp ở cấp độ vĩ mô.

Xử lý bề mặt tiếp xúc: Loại bỏ lớp trơ và chất gây ô nhiễm

Xử lý cơ học: Sử dụng bàn chải hoặc giấy nhám chuyên dụng bằng thép không gỉ (đảm bảo dùng cho thép không gỉ để tránh nhiễm bẩn bởi thép cacbon) để mài theo chu vi các khu vực hàn trên thành ngoài của ống và thành trong của co hàn. Mục đích không phải là làm nhám bề mặt, mà là loại bỏ đồng đều lớp màng thụ động hóa bề mặt và các oxit có thể có, làm lộ ra phần thân kim loại, đồng thời tạo ra các cấu trúc vi mô cụ thể để tăng diện tích tiếp xúc hiệu quả.

Làm sạch bằng hóa chất: Sử dụng dung môi chuyên dụng không chứa clo (như acetone hoặc isopropanol) và một miếng vải cotton trắng sạch để lau kỹ khu vực đã chà nhám và các bộ phận liền kề. Bước này nhằm mục đích loại bỏ dầu mỡ, bụi bẩn và các hạt kim loại sinh ra trong quá trình chà nhám. Bất kỳ chất hữu cơ còn sót lại nào cũng sẽ bị cacbon hóa trong quá trình liên kết ở nhiệt độ cao tiếp theo, tạo thành các lỗ rỗng hoặc làm suy yếu độ bền liên kết.

Làm khô và bảo vệ: Giao diện đã được làm sạch nên được kết nối càng sớm càng tốt để tránh bị oxy hóa trở lại hoặc nhiễm bẩn. Nếu cần phải chờ đợi, cổng đã được xử lý nên được che chắn tạm thời để bảo vệ.
02 Áp dụng các nguyên lý cơ học và luyện kim của phương pháp kết nối

Các phương pháp kết nối thông dụng cho co hàn bằng thép không gỉ thành mỏng là hàn hồ quang argon kiểu ổ cắm và kết nối ép. Mặc dù hai quy trình này có vẻ rất khác nhau, nhưng bản chất vật lý của chúng nằm ở việc đạt được liên kết ở cấp độ nguyên tử hoặc sự khóa cơ học giữa các bề mặt tiếp xúc, và đáp ứng đồng thời hai yêu cầu về độ kín và độ bền.

Hàn ổ cắm: Sự hình thành liên kết luyện kim

Lắp ráp và căn chỉnh: Đưa ống đã chuẩn bị thẳng vào co hàn đến tận đáy, đảm bảo khe hở chu vi đồng đều. Khe hở nhỏ và đồng đều rất quan trọng cho việc đổ kim loại nóng chảy và hình thành mối hàn sau đó. Khe hở quá lớn hoặc lệch tâm có thể dẫn đến sự thâm nhập không hoàn toàn hoặc cháy xuyên.

Bảo vệ bằng khí trơ: Trong quá trình hàn, điện cực vonfram của mỏ hàn được căn chỉnh thẳng hàng với mối nối giữa đầu nối và ống, đồng thời khí argon được giải phóng làm khí bảo vệ. Khí argon nặng hơn không khí, có thể thay thế hiệu quả không khí xung quanh khu vực hàn, tạo thành môi trường trơ cục bộ. Điều này ngăn chặn các nguyên tố hợp kim như crom trong thép không gỉ phản ứng với nitơ và oxy ở nhiệt độ cao, do đó tránh được quá trình oxy hóa và nitriding của mối hàn và đảm bảo khả năng chống ăn mòn của nó không bị ảnh hưởng.

Kiểm soát nhiệt lượng: Sử dụng dòng điện thấp khi hàn. Thép không gỉ thành mỏng rất nhạy cảm với nhiệt lượng. Dòng điện quá cao hoặc tốc độ hàn chậm có thể dẫn đến hình thành các hạt thô trong vùng ảnh hưởng nhiệt, gây ra hiện tượng “xanh hóa” (màu oxy hóa), và cũng có thể gây biến dạng mối hàn đáng kể, ảnh hưởng đến độ thẳng của hệ thống. Lý tưởng nhất, mối hàn nên có màu trắng bạc hoặc vàng kim, với chiều rộng đồng đều và độ sâu thâm nhập cho phép thành ống và co hàn nóng chảy hoàn toàn.

Bảo vệ mặt sau: Đối với các hệ thống có yêu cầu nghiêm ngặt về độ sạch bên trong (như ngành công nghiệp thực phẩm và bán dẫn), khí argon phải được bơm vào đường ống để bảo vệ mặt sau, ngăn ngừa quá trình oxy hóa các mối hàn thành trong và sự hình thành xỉ hàn.

Kết nối nén: biến dạng đàn hồi và khóa chuyên nghiệp

Định vị vòng đệm: Đặt chính xác vòng đệm O-ring bằng cao su silicon hoặc cao su EPDM chuyên dụng vào rãnh làm kín của co hàn. Ở trạng thái tự do, đường kính của vòng đệm nhỏ hơn một chút so với đường kính ngoài của ống, tạo hiệu ứng siết chặt trước.

Lắp đặt ống: Đưa ống thẳng vào co hàn có vòng đệm cho đến khi đầu ống chạm vào đáy co hàn, và đánh dấu độ sâu lắp đặt trên ống.
Cơ chế hoạt động của dụng cụ ép: Sử dụng dụng cụ ép thủy lực hoặc điện đã được hiệu chỉnh, căn chỉnh rãnh hình chữ U của hàm kẹp với phần nhô ra của co hàn ống. Kích hoạt dụng cụ; hàm kẹp sẽ đóng lại, tạo áp lực hướng tâm lên phần nhô ra. Áp lực này làm cho phần nhô ra bằng thép không gỉ, cùng với vật liệu bên trong ống, bị biến dạng dẻo, bị ép vào rãnh của hàm kẹp, tạo thành vết lõm hình lục giác hoặc hình dạng đặc biệt khác.

Nhiều cơ chế làm kín: Áp suất hướng tâm nén vòng đệm, tạo ra lực đàn hồi hướng tâm lớn, đạt được khả năng làm kín đàn hồi chất lượng cao. Ống và phụ kiện bằng thép không gỉ trải qua quá trình tôi cứng bằng gia công nguội tại vùng biến dạng, tạo ra sự liên kết biến dạng dẻo chuyên nghiệp, hình thành lớp bảo vệ chống tách rời cơ học thứ hai. Mật độ vật liệu tại điểm biến dạng tăng lên, loại bỏ các khe hở siêu nhỏ.

Kiểm tra trạng thái hệ thống sau khi lắp đặt và bảo trì tình trạng

Quá trình cài đặt không kết thúc sau khi kết nối hoàn tất. Việc kiểm tra sau cài đặt nhằm mục đích xác nhận rằng các điểm kết nối đã đạt được hiệu suất như thiết kế, và cần có các bước xử lý tiếp theo để duy trì hiệu suất này.

Kiểm tra điểm kết nối theo thời gian thực

Kiểm tra mối hàn: Quan sát bằng mắt thường màu sắc, độ liên tục và độ đồng đều của mối hàn. Đo chiều cao và chiều rộng phần mối hàn thừa bằng thước kiểm tra mối hàn. Thực hiện quá trình tẩy gỉ và thụ động hóa để loại bỏ lớp oxit khỏi vùng ảnh hưởng nhiệt của mối hàn. Sau đó cần tiến hành thử nghiệm áp suất để kiểm tra độ bền kín của mối hàn.

Kiểm tra khớp nối ép: Xác minh vị trí ép được đặt chính xác so với mép của co hàn. Sử dụng thước đo chuyên dụng để kiểm tra khoảng cách hình lục giác giữa các cạnh của vết lõm nằm trong phạm vi cho phép, đảm bảo áp lực ép đạt tiêu chuẩn. Kiểm tra trực quan khu vực ép xem có bị xoắn hoặc nứt bất thường không. Cuối cùng, tiến hành kiểm tra áp suất hệ thống toàn diện để xác minh.

Tích hợp hệ thống và duy trì tính toàn vẹn lâu dài

Tránh ứng suất: Cần lắp đặt các giá đỡ ống một cách đa dạng, kịp thời và hợp lý. Khoảng cách giữa các giá đỡ cần được tính toán và xác định dựa trên đường kính ống và trọng lượng của môi chất để tránh việc trọng lượng ống và ứng suất giãn nở/co ngót nhiệt dồn hoàn toàn lên điểm nối co hàn. Cần lắp đặt các giá đỡ cố định hoặc giá đỡ dẫn hướng gần các co hàn để hạn chế sự dịch chuyển không mong muốn.

Bảo vệ chống ăn mòn điện hóa: Nếu hệ thống đường ống thép không gỉ cần tiếp xúc với các kim loại khác (như giá đỡ bằng thép cacbon và van bằng đồng), hãy sử dụng gioăng cách điện để cách ly, cắt đứt mạch điện hóa có thể xảy ra và ngăn ngừa thép không gỉ bị ăn mòn tiếp xúc.

Xác nhận khả năng tương thích của môi trường vận chuyển: Đảm bảo hàm lượng ion, nhiệt độ, độ pH và các thông số khác của môi trường vận chuyển nằm trong phạm vi cho phép theo thiết kế để tránh nứt do ăn mòn ứng suất, rỗ bề mặt và các hiện tượng ăn mòn cục bộ khác.

Ý nghĩa kỹ thuật và hậu quả của sai lệch độ chính xác khi lắp đặt

Mọi chi tiết trong việc lắp đặt các co hàn bằng thép không gỉ thành mỏng đều tiềm ẩn nguy cơ hỏng hóc. Sai lệch về độ chính xác không chỉ ảnh hưởng đến tính thẩm mỹ mà còn ảnh hưởng trực tiếp đến tuổi thọ hoạt động của hệ thống.

Vệ sinh không đủ: Mỡ thừa bị cacbon hóa ở nhiệt độ hàn cao, tạo thành các lỗ nhỏ li ti và các kênh rò rỉ; trong các mối nối ép, mỡ làm giảm hệ số ma sát, ảnh hưởng đến sự nén đều của vòng đệm.

Sai lệch trong quá trình lắp ráp: Việc cố gắng đưa một ống vào co hàn ở một góc nghiêng sẽ tạo ra ứng suất trước liên tục tại điểm nối.
Nhiệt lượng cung cấp không phù hợp: Dòng điện hàn quá lớn hoặc tốc độ hàn quá chậm dẫn đến sự suy giảm cấu trúc kim loại của vật liệu vùng ảnh hưởng nhiệt.

Thao tác kẹp không đúng cách: Sử dụng dụng cụ không được hiệu chuẩn sẽ ngăn cản sự hình thành liên kết biến dạng dẻo hiệu quả.
Thiếu sự hỗ trợ của hệ thống: Trọng lượng của đường ống và ứng suất nhiệt tác động lên co hàn trong thời gian dài dẫn đến hiện tượng mỏi kim loại và nứt ở vùng hàn hoặc vùng biến dạng do nén.

Việc lắp đặt các co hàn bằng thép không gỉ thành mỏng về cơ bản là một bước quan trọng trong việc chuyển đổi các thành phần công nghiệp độc lập, tiêu chuẩn hóa thành một hệ thống chức năng hoàn chỉnh, ổn định và đáng tin cậy thông qua các quy trình vật lý hoặc hóa học được kiểm soát. Giá trị của phương pháp này không nằm ở bản thân các bước, mà ở việc kiểm soát chính xác trạng thái giao diện vật liệu ở mỗi bước, quản lý chặt chẽ lượng năng lượng đầu vào và xem xét trước môi trường hoạt động lâu dài của các điểm kết nối. Việc lắp đặt thành công biến co hàn từ một “bộ phận” đơn thuần thành một đơn vị cấu trúc chuyên dụng trong hệ thống đường ống, chịu tải môi chất, chống lại ứng suất và cùng tồn tại hài hòa với môi trường. Việc bỏ qua các nguyên tắc và độ chính xác trong quá trình lắp đặt có thể ngăn cản hệ thống vật liệu hiệu suất cao đạt được tuổi thọ và chức năng thiết kế do tính dễ vỡ của các điểm kết nối.
