Nắp Tank Inox 304

Nắp tank inox 304 hay còn gọi là cửa thăm bằng thép không gỉ 304 là thiết bị thông gió khẩn cấp an toàn được lắp đặt trên đỉnh bồn chứa. Nó thường được sử dụng kết hợp với bộ chống cháy và van thông hơi cơ khí. Nó chủ yếu được sử dụng để ngăn ngừa hư hỏng cấu trúc của bồn chứa inox do áp suất quá cao hoặc chân không, và cũng có chức năng ngăn chặn ngọn lửa. Nó thích hợp cho các bồn inox áp suất khí quyển hình vòm được niêm phong bằng nitơ. Vật liệu chính của nó là thép không gỉ 304 và 316L, đáp ứng các tiêu chuẩn công nghiệp như HG/T21598-2005,HG/T21598-2005 (Trung Quốc) → Kiểm soát áp suất xả, hút, làm kín, TCVN (Việt Nam) → Tương đương: TCVN 6387, TCVN 12212, TCVN 8222, ISO / API / EN (quốc tế) → ISO 4126, API 526, ASME VIII, EN ISO 4126 và có đặc tính xả áp suất không đổi, hút và hiệu suất làm kín.

Thiết bị có đường kính tiêu chuẩn 600mm và khoảng cách tâm khoảng 750mm từ đáy bể, tạo điều kiện thuận lợi cho nhân viên tiếp cận để bảo trì. Nó bao gồm nhiều loại khác nhau như cửa thăm xả áp khẩn cấp và cửa thăm thông hơi chống cháy nổ. Cấu trúc làm kín sử dụng gioăng cao su amiăng dày 3mm. Trong quá trình lắp đặt, các bu lông phải được siết chặt đối xứng và đều để đảm bảo kín. Các cửa thăm cho bồn chứa phi kim loại thường được đặt ở phía trên cùng của bể, trong khi các cửa thăm cho bể chứa kim loại thường được đặt ở vòng đáy của thành bể. Vị trí này thường được bố trí ở một góc cụ thể so với các đường ống dẫn dầu vào/ra hoặc các lỗ thông sáng , và được sử dụng rộng rãi để bảo vệ an toàn cho bể chứa trong các ngành công nghiệp thực phẩm, dược phẩm và hóa chất.

Thông số kỹ thuật Nắp Tank Inox 304

• Vật liệu: Inox 304 (SUS304)
• Kích thước danh nghĩa: DN200 – DN600 (gia công theo yêu cầu)
• Áp suất làm việc: 0 – 0.6 MPa (tùy thiết kế)
• Nhiệt độ làm việc: -10°C ~ 150°C
• Kiểu nắp: Nắp tròn / nắp elip / nắp mở nhanh
• Bề mặt: Đánh bóng hoặc đánh bóng vi sinh (Ra ≤ 0.8 µm)
• Gioăng làm kín: Silicone / EPDM / PTFE
• Kiểu kết nối: Hàn / Clamp / Bắt bu lông (mặt bích)
• Cơ cấu khóa: Tay quay, bản lề, khóa nhanh
• Độ kín: Đảm bảo kín tuyệt đối, chống rò rỉ
• Tiêu chuẩn áp dụng: ISO, DIN, SMS, 3A (tùy yêu cầu)
• Ứng dụng: Thực phẩm, dược phẩm, hóa chất, xử lý nước

Giới thiệu chung về nắp tank inox 304

Các nắp tank inox bằng thép không gỉ 304 là thiết bị thông gió khẩn cấp an toàn được lắp đặt trên đỉnh các bồn chứa inox. Chúng thường được sử dụng kết hợp với bình chữa cháy và van thông hơi cơ khí. Chúng có thể ngăn ngừa hư hỏng bồn chứa và tai nạn do áp suất quá cao hoặc chân không đột ngột bên trong bể do nguyên nhân ngẫu nhiên, đồng thời đóng vai trò phòng cháy chữa cháy an toàn. Chúng là thiết bị an toàn bảo vệ bồn chứa, và đặc biệt thích hợp cho các bể áp suất khí quyển hình vòm có nắp kín bằng nitơ để lưu trữ vật liệu. Chúng được sử dụng rộng rãi trong thiết bị trong ngành thực phẩm, dược phẩm sinh học, hóa chất, dầu khí, điện lực, bia và sữa, và là phụ kiện không thể thiếu. Nó có những ưu điểm như xả áp suất không đổi, hút áp suất không đổi, đóng mở linh hoạt, chống bắt lửa an toàn, cấu trúc nhỏ gọn, hiệu suất làm kín tốt, an toàn và đáng tin cậy. Các nắp cống bằng thép không gỉ thường được làm từ thép tấm 304 hoặc 316L. Các loại nắp tank được phân loại thành nắp tank xả áp khẩn cấp, nắp tank bồn thông hơi chống cháy nổ, nắp tank trên đỉnh bồn chứa, nắp tank trên thành bồn chứa và nắp tank có lõi,v.v.

Các loại nắp tank thông dụng

Các nắp tank inox 304 có thể được phân loại thành nắp tank áp suất khí quyển và nắp tank áp suất theo áp suất làm việc của chúng, chẳng hạn như nắp tank áp suất khí quyển có áp suất làm việc là 0,1 MPa.Và các nắp tank chịu áp lực có thể chịu được áp suất 5 bar. Theo hình dạng, chúng có thể được chia thành nắp tank hình elip, nắp tank hình tròn, nắp tank hình chữ nhật và nắp tank hình vuông, v.v. Theo chức năng và cấu trúc, các nắp tank có thể được chia thành nắp tank mở nhanh. Nắp tank có kính quan sát. Lỗ thông hơi giảm áp khẩn cấp và bộ phận chống cháy. Ngoài ra, còn có các loại khác như nắp tank vòm xoay.

Nắp bồn tank inox hình elip (Nắp elip)

Nắp áp kính inox (Nắp bồn tank bằng kính chịu áp lực cao)

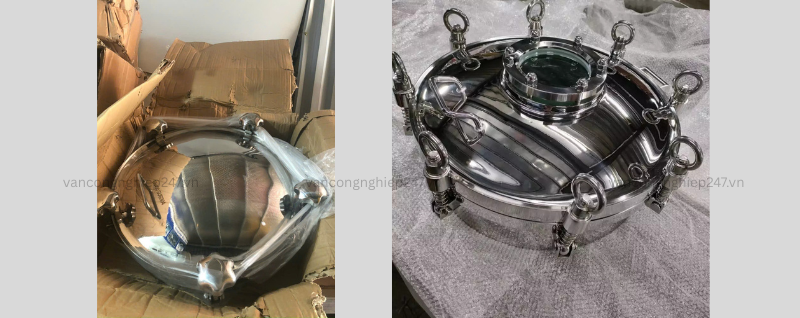

Nắp bồn tank chịu áp lực (Nắp áp inox)

Nắp bồn tank chịu áp lực (nắp áp inox) là một loại thiết bị quan trọng được sử dụng rộng rãi trong lĩnh vực công nghiệp, đặc biệt trong các bồn chứa, bình áp lực, bồn phản ứng và các hệ thống yêu cầu vừa chịu áp suất vừa cần kiểm tra, bảo trì bên trong. Sản phẩm kết hợp ưu điểm chống ăn mòn vượt trội của inox với khả năng chịu áp lực cao, giúp đảm bảo vận hành ổn định và lâu dài trong các môi trường làm việc khắc nghiệt như hóa chất, thực phẩm hoặc xử lý nước. Nắp bồn tank chịu áp lực được thiết kế dựa trên các tiêu chuẩn an toàn dành cho thiết bị chịu áp lực. Thông qua quá trình tính toán kỹ thuật và thiết kế kết cấu chính xác, sản phẩm có khả năng chịu được cả áp suất bên trong bồn và các lực tác động từ bên ngoài trong quá trình đóng/mở. Phần làm kín thường sử dụng các vật liệu đàn hồi như cao su, silicone hoặc PTFE, giúp đảm bảo độ kín cao ngay cả khi hệ thống vận hành ở áp suất lớn, đồng thời ngăn ngừa rò rỉ môi chất hiệu quả.

Đặc điểm nổi bật

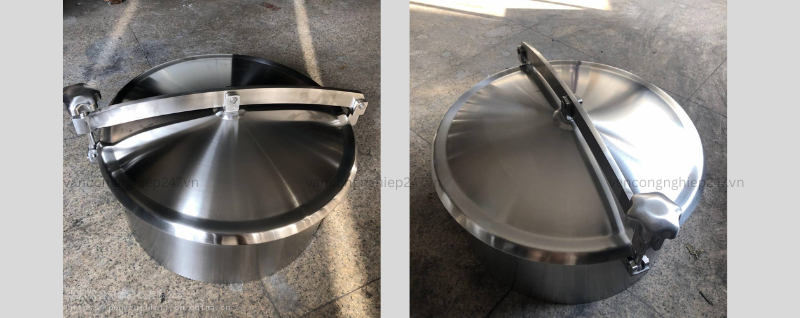

Nắp bồn tank inox không áp (Nắp thanh ngang inox)

Nắp bồn tank inox không áp (nắp thanh ngang inox) là thiết bị an toàn thường được lắp đặt trên đỉnh các bồn chứa, có chức năng hỗ trợ thông hơi và cân bằng áp suất trong các hệ thống không chịu áp. Thiết bị này thường được sử dụng kết hợp với van thở, van thông hơi hoặc hệ thống an toàn bồn chứa, giúp hạn chế rủi ro do chênh lệch áp suất hoặc hiện tượng chân không phát sinh trong quá trình vận hành. Sản phẩm giúp bảo vệ bồn chứa inox khỏi biến dạng, hư hỏng do áp suất tăng đột ngột hoặc thay đổi môi trường bên trong, đồng thời góp phần nâng cao mức độ an toàn trong vận hành. Loại nắp này đặc biệt phù hợp với các bồn chứa dạng kín, bồn chứa có khí bảo vệ như nitơ hoặc các hệ thống lưu trữ chất lỏng trong điều kiện áp suất khí quyển. Trong thực tế, nắp bồn tank inox không áp được ứng dụng rộng rãi trong các ngành như thực phẩm, dược phẩm, hóa chất, dầu khí, năng lượng, bia và sữa, đóng vai trò là một phụ kiện quan trọng trong hệ thống bồn chứa công nghiệp. Sản phẩm sở hữu nhiều ưu điểm như khả năng cân bằng áp suất ổn định, đóng mở linh hoạt, thiết kế an toàn chống cháy lan, kết cấu gọn nhẹ, độ kín cao và độ tin cậy trong vận hành. Các nắp bồn inox loại này thường được chế tạo từ inox 304 hoặc inox 316L, đảm bảo khả năng chống ăn mòn và độ bền trong môi trường làm việc khác nhau. Về phân loại, nắp bồn tank inox không áp có thể chia thành các dạng như: nắp thông hơi, nắp chống cháy nổ, nắp lắp trên đỉnh bồn, nắp lắp bên hông bồn và nắp có lõi lọc, tùy theo mục đích sử dụng và thiết kế hệ thống.

Thông số chung của các loại nắp tank inox 304

Đường kính của các nắp tank tròn dao động từ 150 mm đến 600 mm. Đường kính tiêu chuẩn là 600 mm. Thông số kỹ thuật phổ biến cho nắp tank hình bầu dục bao gồm Φ420×300mm. Kích thước bao gồm 435×335mm, 535×435mm,v.v. Kích thước không tiêu chuẩn có thể được gia công theo bản vẽ hoặc mẫu của bản thiết kế bồn inox.

Về khả năng chịu áp suất, áp suất làm việc của cửa thăm áp suất khí quyển xấp xỉ 0,1 MPa. Cửa thăm chịu áp lực có thể chịu được áp lực lên tới 5 bar.

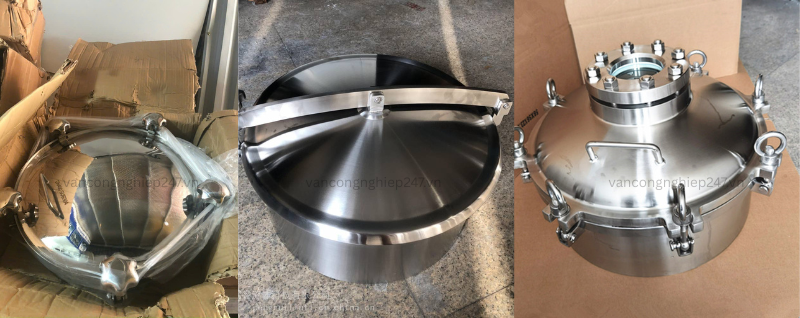

Về vật liệu, thân chính được làm bằng thép không gỉ như SUS304, SUS316L, 316, 321 và 304L . Vật liệu làm kín thường là silicone. Tay quay có thể được làm bằng nhựa hoặc thép không gỉ 304.

Xử lý bề mặt bao gồm đánh bóng gương bên trong và bên ngoài, đạt được độ hoàn thiện bề mặt Ra≤0,8μm. Quá trình đánh bóng điện có thể đạt được Ra≤0,2μm và bề mặt bên ngoài có thể được đánh bóng hoặc xử lý mờ.

Tiêu chuẩn áp dụng bao gồm HG/T21598-2005 và loạt tiêu chuẩn HG/T 21515-2005 đến HG/T 21527-2005 của Trung Quốc. CVN (Việt Nam) → Tương đương: TCVN 6387, TCVN 12212, TCVN 8222, ISO / API / EN (quốc tế) → ISO 4126, API 526, ASME VIII, EN ISO 4126.

Tiêu chuẩn ngành vi sinh

Các sản phẩm nắp tank và van công nghiệp nhập khẩu vào Việt Nam cần đáp ứng các tiêu chuẩn Việt Nam như TCVN 6387, TCVN 12212, TCVN 8222 và các tiêu chuẩn quốc tế như ISO 4126, API 526, EN ISO 4126, ASME Section VIII để đảm bảo xả áp suất, hiệu suất hút chân không và khả năng làm kín. Việc tuân thủ các tiêu chuẩn này giúp đảm bảo chất lượng, an toàn và khả năng thay thế trong các hệ thống công nghiệp, đồng thời đáp ứng yêu cầu vận hành ổn định và bền bỉ trong môi trường hóa chất, dầu khí và các hệ thống đường ống tại Việt Nam.

Ưu điểm của nắp tank inox 304 bằng thép không gỉ, kính toàn phần, đạt tiêu chuẩn vi sinh.

1. Tiêu chuẩn vi sinh cao: Nắp tank bằng thép không gỉ đạt tiêu chuẩn vi sinh được làm từ thép không gỉ đáp ứng các tiêu chuẩn vi sinh. Bề mặt được xử lý đặc biệt, nhẵn mịn, không có góc chết, dễ vệ sinh và có thể ngăn ngừa hiệu quả sự phát triển của vi khuẩn, đảm bảo vi sinh và an toàn trong quá trình sản xuất.

2. Khả năng chống ăn mòn tuyệt vời: Bản thân thép không gỉ có khả năng chống ăn mòn tốt, giúp duy trì hoạt động ổn định trong nhiều môi trường khắc nghiệt khác nhau và kéo dài tuổi thọ của nắp tank inox 304.

3. Độ trong suốt và khả năng quan sát: Thiết kế hoàn toàn bằng kính mang lại cho cửa thăm có độ trong suốt tuyệt vời, cho phép người vận hành quan sát rõ ràng bên trong thùng chứa, giúp dễ dàng xác định và giải quyết sự cố kịp thời, đồng thời nâng cao hiệu quả công việc.

4. Lắp đặt và bảo trì thuận tiện: Nắp tank inox 304 có thiết kế cấu trúc hợp lý, quy trình lắp đặt đơn giản và thuận tiện. Việc tháo dỡ và vệ sinh cũng dễ dàng, giúp giảm chi phí bảo trì.

5. Độ an toàn và độ tin cậy cao: Nắp tank inox 304 bằng thép không gỉ đạt tiêu chuẩn vi sinh được sản xuất theo đúng các tiêu chuẩn an toàn liên quan, có khả năng chịu áp lực và chịu va đập tốt, đảm bảo vận hành thiết bị an toàn và ổn định.

6. Tính ứng dụng rộng rãi: Cửa thăm bằng thép không gỉ đạt tiêu chuẩn vi sinh, có kính quan sát, được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi tiêu chuẩn vi sinh cao, chẳng hạn như thực phẩm, đồ uống và dược phẩm, và có thể đáp ứng nhu cầu vi sinh và an toàn của các ngành công nghiệp khác nhau.

Hướng dẫn lắp đặt và bảo trì nắp tank inox 304

Khi lắp đặt các đai ốc trên nắp tank inox 304, hãy tác dụng lực đều theo từng cặp chéo để ngăn ngừa rò rỉ dầu do biến dạng nắp hoặc lực không đều. Vì nắp tank bằng thép không gỉ nằm ở đáy bể dầu nên nó chịu áp suất chất lỏng lớn. Để ngăn ngừa rò rỉ, chất lượng lắp đặt nắp tank phải được kiểm soát chặt chẽ.

Đánh dấu nắp miệng bồn mỗi khi tháo ra để tránh lệch vị trí trong quá trình lắp đặt lại và đảm bảo độ kín. Các đường ống nước kín được gia công trên mặt bích và tấm che; chúng cần được bảo vệ trong quá trình xây dựng để ngăn ngừa rò rỉ dầu trong quá trình sử dụng.

Để đảm bảo nắp tank inox 304 luôn đáp ứng yêu cầu an toàn và vận hành ổn định, cần thực hiện kiểm tra và bảo trì định kỳ theo các nguyên tắc sau:

1. Kiểm tra định kỳ Nên kiểm tra tối thiểu 6 tháng/lần nhằm phát hiện sớm các dấu hiệu như tắc nghẽn, biến dạng, ăn mòn hoặc hư hỏng bề mặt làm kín.

2. Bố trí và lắp đặt hợp lý Cần thiết kế vị trí lắp đặt nắp tank thuận tiện cho việc kiểm tra, bảo trì và vận hành. Nên bố trí gần khu vực thao tác hoặc vị trí dễ tiếp cận để hỗ trợ công tác vệ sinh, bảo dưỡng và thông gió hệ thống.

3. Đảm bảo độ kín khi lắp đặt Trong trường hợp nắp tank được lắp ở vị trí thấp của bồn, yêu cầu về chống rò rỉ cần đặc biệt chú trọng. Bề mặt tiếp xúc giữa các mặt bích phải phẳng, không cong vênh hoặc xoắn. Ưu tiên sử dụng kết cấu gia công nguyên khối để tăng độ bền. Gioăng làm kín phải nguyên vẹn, không nứt gãy và cần được bảo vệ trong suốt quá trình lắp đặt. Khi siết bu lông, cần thực hiện theo phương pháp siết chéo và lực đều để tránh biến dạng nắp.

4. Kiểm soát chất lượng lắp đặt Nắp tank inox 304 ở vị trí đáy bồn thường chịu áp lực chất lỏng lớn, do đó cần kiểm soát chặt chẽ chất lượng thi công. Các rãnh làm kín trên mặt bích và nắp phải được giữ sạch, tránh trầy xước. Khi tháo lắp, nên đánh dấu vị trí để đảm bảo lắp lại chính xác, tránh ảnh hưởng đến độ kín. Bu lông cần được siết đều theo cặp chéo nhằm hạn chế rò rỉ do lực không đồng đều.

5. Kiểm tra trước khi vận hành Sau khi lắp đặt hoặc bảo trì, cần kiểm tra lại toàn bộ bề mặt làm kín, đảm bảo các mối nối kín khít hoàn toàn trước khi đưa vào vận hành. có câu nào hay hơn k Bảo trì và chăm sóc nắp tank inox 304

Công ty TNHH Van Công Nghiệp ETM, nhà nhập khẩu nắp tank bằng thép không gỉ 304, có thể cung cấp các sản phẩm không tiêu chuẩn theo bản vẽ hoặc mẫu do khách hàng cung cấp, đồng thời tùy chỉnh kích thước, thông số kỹ thuật, vật liệu và tay quay.
