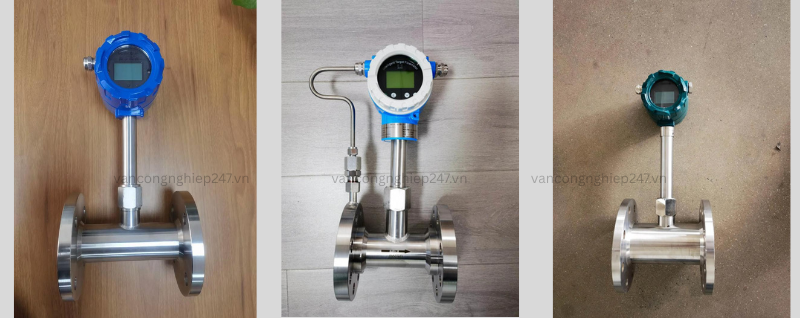

Đồng hồ đo lưu lượng nhiên liệu

Đồng hồ đo lưu lượng nhiên liệu là thiết bị chuyên dùng để đo lưu lượng các loại nhiên liệu lỏng như dầu diesel, dầu DO, dầu FO, xăng, dầu hỏa và các loại nhiên liệu công nghiệp khác. Thiết bị hoạt động dựa trên nhiều nguyên lý đo khác nhau, trong đó phổ biến nhất là lưu lượng kế tuabin – một dạng lưu lượng kế vận tốc có độ chính xác cao.

Bên trong thân đồng hồ được lắp đặt một cánh tuabin quay tự do. Khi nhiên liệu chảy qua đường ống, động năng của dòng chất lỏng sẽ tác động lên các cánh tuabin làm chúng quay. Lưu lượng nhiên liệu càng lớn thì tốc độ quay của tuabin càng cao. Thông qua việc đo số vòng quay hoặc tần số quay của cánh tuabin, bộ xử lý sẽ tính toán và hiển thị lưu lượng tức thời cũng như lưu lượng tích lũy của môi chất một cách chính xác. Nhờ khả năng đo ổn định, phản hồi nhanh và độ tin cậy cao, đồng hồ đo lưu lượng nhiên liệu được ứng dụng rộng rãi trong các hệ thống cấp phát nhiên liệu, trạm xăng dầu, nhà máy công nghiệp, hệ thống lò hơi và các dây chuyền sản xuất sử dụng nhiên liệu lỏng.

Thông số kỹ thuật Đồng hồ đo lưu lượng nhiên liệu

• Đường kính danh nghĩa: DN4 – DN200 (kiểu đường ống), DN100 – DN2000 (kiểu chèn)
• Độ chính xác: ±0,5%; ±1,0%; ±1,5%; ±2,5%
• Nhiệt độ môi trường: -20°C ~ 50°C
• Nhiệt độ lưu chất: -20°C ~ 120°C
• Áp suất làm việc: 1,6 MPa; 2,5 MPa; 6,4 MPa; 25 MPa
• Kiểu kết nối: Ren, mặt bích, kẹp mặt bích, kiểu chèn
• Tín hiệu đầu ra: Xung, 4-20mA, RS485
• Màn hình hiển thị: LCD hiển thị lưu lượng tức thời và lưu lượng tích lũy
• Nguồn cấp: DC 5-24V hoặc pin lithium 3V
• Cấp bảo vệ chống cháy nổ: Exd IIB T4
• Môi chất đo: Dầu diesel, dầu DO, dầu FO, xăng và các loại nhiên liệu lỏng có độ nhớt thấp đến trung bình.

Thông tin sản phẩm đồng hồ đo lưu lượng nhiên liệu

Đồng hồ đo lưu lượng nhiên liệu dạng tuabin là một trong những dòng lưu lượng kế vận tốc được sử dụng phổ biến hiện nay. Thiết bị hoạt động dựa trên mối quan hệ tỷ lệ thuận giữa tốc độ quay của cánh tuabin và vận tốc dòng chảy của chất lỏng trong đường ống. Khi nhiên liệu đi qua thân đồng hồ, cánh tuabin sẽ quay và tạo ra tín hiệu để bộ xử lý tính toán lưu lượng tức thời cũng như lưu lượng tích lũy.

Nhờ độ chính xác cao, tổn thất áp suất thấp, khả năng chịu áp lực tốt và phản hồi nhanh, đồng hồ đo lưu lượng tuabin được ứng dụng rộng rãi trong việc đo lường các loại nhiên liệu và chất lỏng công nghiệp như dầu diesel, dầu FO, dầu DO, dầu bôi trơn, xăng, khí hóa lỏng (LPG), khí tự nhiên, dung môi hóa chất và nhiều loại chất lỏng khác.

Cùng với sự phát triển của công nghệ điện tử và tự động hóa, các dòng đồng hồ đo lưu lượng nhiên liệu hiện đại được tích hợp nhiều tính năng như màn hình LCD, tín hiệu đầu ra 4-20mA, xung, RS485 Modbus, HART và kết nối hệ thống SCADA. Một số phiên bản tiên tiến còn hỗ trợ đo hai chiều, giám sát từ xa và truyền dữ liệu theo thời gian thực, đáp ứng nhu cầu quản lý nhiên liệu chính xác trong các nhà máy, kho chứa, trạm cấp phát nhiên liệu và hệ thống công nghiệp hiện đại. Với những ưu điểm nổi bật này, đồng hồ đo lưu lượng nhiên liệu ngày càng được sử dụng rộng rãi và có tiềm năng ứng dụng lớn trong nhiều lĩnh vực sản xuất và năng lượng.

Ưu điểm nổi bật của đồng hồ đo lưu lượng nhiên liệu

Độ chính xác cao và độ ổn định tốt: Đồng hồ đo lưu lượng nhiên liệu có khả năng đo chính xác lưu lượng của nhiều loại nhiên liệu lỏng như dầu diesel, dầu DO, dầu FO, dầu thủy lực và dầu bôi trơn. Thiết bị hoạt động ổn định trong thời gian dài và ít bị ảnh hưởng bởi sự thay đổi của điều kiện vận hành.

Tổn thất áp suất thấp: Kết cấu bên trong được tối ưu hóa giúp dòng chảy đi qua thiết bị thuận lợi, giảm tổn thất áp suất trên đường ống và tiết kiệm năng lượng cho hệ thống.

Dải kích thước đa dạng: Thiết bị được sản xuất với nhiều kích cỡ từ DN15 đến DN300, đáp ứng nhu cầu lắp đặt trong các hệ thống đường ống nhỏ đến lớn. Vật liệu thân đồng hồ và bộ phận đo có thể được lựa chọn phù hợp với từng loại nhiên liệu và điều kiện làm việc.

Tỷ lệ đo rộng: Đồng hồ có khả năng đo lưu lượng trong dải rộng với độ chính xác cao, phù hợp cho cả các ứng dụng có lưu lượng thấp và lưu lượng lớn, giúp nâng cao hiệu quả quản lý nhiên liệu.

Thiết kế linh hoạt: Có thể lựa chọn dạng liền khối hoặc dạng tách rời tùy theo yêu cầu lắp đặt thực tế, giúp thuận tiện cho việc vận hành và bảo trì.

Màn hình hiển thị thông minh: Trang bị màn hình LCD hiển thị lưu lượng tức thời, lưu lượng tích lũy và các thông số vận hành. Việc cài đặt thông số và cấu hình thiết bị được thực hiện dễ dàng thông qua giao diện thân thiện.

Hỗ trợ đo hai chiều và truyền tín hiệu đa dạng: Thiết bị có thể đo lưu lượng thuận và lưu lượng ngược, đồng thời hỗ trợ các tín hiệu đầu ra như xung, 4-20mA, RS485 Modbus, HART và nhiều giao thức truyền thông công nghiệp khác.

Tự chẩn đoán và vận hành tin cậy: Đồng hồ đo lưu lượng nhiên liệu được tích hợp chức năng tự kiểm tra, tự chẩn đoán lỗi và cảnh báo sự cố, giúp nâng cao độ tin cậy và giảm chi phí bảo trì trong quá trình sử dụng.

Nguyên tắc cấu trúc đồng hồ đo lưu lượng nhiên liệu

Chất lỏng đi vào thân đồng hồ thông qua cửa vào và chảy qua bộ phận chỉnh lưu trước khi tác động lên cánh tuabin được lắp trên trục trung tâm. Dưới tác động của động năng dòng chảy, tuabin quay với tốc độ tỷ lệ thuận với lưu lượng của môi chất. Bộ phận chỉnh lưu được bố trí phía trước và phía sau tuabin nhằm ổn định dòng chảy, giảm hiện tượng xoáy và nâng cao độ chính xác đo lường.

Cảm biến tín hiệu được lắp bên ngoài thân đồng hồ để thu nhận sự thay đổi từ trường do chuyển động quay của tuabin tạo ra. Tín hiệu này sau đó được chuyển đổi thành tín hiệu điện và truyền tới bộ hiển thị hoặc hệ thống điều khiển để tính toán lưu lượng tức thời và lưu lượng tích lũy.

Đặc điểm của đồng hồ đo lưu lượng nhiên liệu

Độ chính xác đo cao, thông thường đạt ±1%FS hoặc ±0,5%FS; các dòng cao cấp có thể đạt tới ±0,2%FS.

Độ lặp lại tốt, độ ổn định cao trong quá trình vận hành lâu dài, phù hợp cho các ứng dụng đo lường và kiểm soát nhiên liệu.

Đầu ra tín hiệu xung có độ phân giải cao, thuận tiện cho việc đo tổng lưu lượng, kết nối PLC, SCADA và các hệ thống tự động hóa.

Khả năng chống nhiễu tốt, không bị ảnh hưởng bởi hiện tượng trôi điểm 0 trong quá trình sử dụng.

Dải đo rộng, tỷ lệ đo có thể đạt tới 1:10 hoặc 1:20 tùy từng kích cỡ và model thiết bị.

Kết cấu nhỏ gọn, trọng lượng nhẹ, dễ lắp đặt, vận hành và bảo trì trong nhiều điều kiện làm việc khác nhau.

Phù hợp để đo các loại nhiên liệu lỏng như dầu diesel, dầu DO, dầu FO, dầu bôi trơn, dầu thủy lực và nhiều loại chất lỏng công nghiệp khác.

Có thể chế tạo các phiên bản chuyên dụng như loại chịu nhiệt độ cao, loại đo hai chiều, loại chống cháy nổ hoặc các dòng thiết kế theo yêu cầu riêng của hệ thống.

Hỗ trợ dạng lắp chèn cho đường ống kích thước lớn, giúp giảm chi phí đầu tư, hạn chế tổn thất áp suất và thuận tiện trong quá trình bảo trì.

Hỗ trợ nhiều chuẩn tín hiệu đầu ra như xung, 4-20mA, RS485 Modbus, HART và các giao thức truyền thông công nghiệp hiện đại.

Thông số kỹ thuật chung đồng hồ đo lưu lượng nhiên liệu

Đường kính danh nghĩa: Loại đường ống: DN4～DN200, Loại chèn: DN100～DN2000

Mức độ chính xác: Loại đường ống: ±0,5%; ±1,0%, Loại chèn: ±1,5%; ±2,5%

Nhiệt độ môi trường: -20℃～50℃

Nhiệt độ lưu chất đo: Chất lỏng: -20℃～120℃, Khí: -20℃～80℃

Áp suất khí quyển: 86 kPa～106 kPa

Áp suất danh nghĩa: 1,6 MPa; 2,5 MPa; 6,4 MPa; 25 MPa

Cấp chống cháy nổ: Exd IIB T4

Phương thức kết nối: Kết nối ren, mặt bích, kẹp mặt bích, kiểu chèn và các kiểu kết nối khác.

Yêu cầu đoạn ống thẳng:

Đối với khí: Đoạn ống thẳng phía thượng lưu ≥10DN, đoạn ống thẳng phía hạ lưu ≥5DN.

Đối với chất lỏng: Đoạn ống thẳng phía thượng lưu ≥20DN, đoạn ống thẳng phía hạ lưu ≥5DN.

Kiểu chèn: Đoạn ống thẳng phía thượng lưu ≥20DS, đoạn ống thẳng phía hạ lưu ≥7DS (DS là đường kính trong thực tế của đường ống).

Phương thức hiển thị: Hiển thị từ xa: Đầu ra xung, đầu ra dòng điện (kết hợp thiết bị hiển thị).

Hiển thị tại chỗ: Màn hình LCD 8 chữ số hiển thị lưu lượng tích lũy (m³), màn hình LCD 4 chữ số hiển thị lưu lượng tức thời (m³/h), đồng thời hiển thị mức pin, tần số và tốc độ dòng chảy.

Loại bù nhiệt độ và áp suất: A. Hiển thị lưu lượng tiêu chuẩn tức thời và lưu lượng tiêu chuẩn tích lũy. B. Hiển thị áp suất, nhiệt độ và điện áp pin hiện tại.

Chức năng đầu ra: Đầu ra xung, giá trị xung có thể được thiết lập theo nguồn cấp, Đầu ra dòng điện hai dây 4–20mA, Đầu ra xung theo đơn vị thể tích và đầu ra xung gốc của cảm biến, Tích hợp giao diện truyền thông RS485.

Nguồn điện: DC 5～24V, Pin lithium 3V tiêu chuẩn tích hợp bên trong, thời gian sử dụng liên tục trên 8 năm, Phiên bản bù nhiệt độ và áp suất sử dụng pin lithium 3V tích hợp, thời gian sử dụng liên tục trên 4 năm.

Khoảng cách truyền tín hiệu: Khoảng cách giữa cảm biến và màn hình có thể đạt tới 500m.

Model	Lưu lượng dòng chảy bình thường nằm trong khoảng m3/h.	Giới hạn dưới phạm vi mở rộng m3/h	Áp suất làm việc MPa	Áp suất làm việc loại G (MPa)	Áp suất làm việc kiểu Z (MPa)	Áp suất làm việc loại D (MPa)	Đường kính danh nghĩa (mm)
LWGY-4	0,04-0,25	–	–	–	6.4	2,5	4
LWGY–6	0,1-0,6	–	–	–	6.4	2,5	6
LWGY–10	0,2-1,2	–	25	25	–	2,5	10
LWGY–15	0,7-6	0,6-6	32	32	6.4	2,5	15
LWGY–25	1.2-10	1-10	50 25	50	6.4	2,5	25
LWGY–40	2,5-20	2-20	50 25	50	6.4	2,5	40
LWGY–50	5-40	4-40	50 2,5	50	6.4	2,5	50
LWGY–80	12-100	10-100	32 2.5	32	6.4	2,5	80
LWGY–100	25-200	20-200	32 2.5	–	6.4	2,5	100
LWGY–150	50-400	40-400	25 1.6	–	6.4	2,5	150
LWGY–200	100-800	80-800	25 1.6	–	6.4	2,5	200
LWGY–250	150-1200	120-1200	25 1.6	–	6.4	2,5	250
LWGY–300	300-2500	250-2500	1.6	–	6.4	2,5	300

Yêu cầu lắp đặt đồng hồ đo lưu lượng nhiên liệu

Đồng hồ đo lưu lượng nhiên liệu có thể được lắp đặt theo các kiểu kết nối mặt bích, kết nối ren hoặc kết nối kẹp.

Trong quá trình lắp đặt, hướng dòng chảy của lưu chất phải phù hợp với chiều mũi tên chỉ hướng dòng chảy trên thân cảm biến. Đoạn ống thẳng phía thượng lưu phải có chiều dài tối thiểu ≥6DS và đoạn ống thẳng phía hạ lưu phải có chiều dài tối thiểu ≥5DS (DS là đường kính trong thực tế của đường ống đo).

Cảm biến cần được lắp đặt cách xa các nguồn từ trường mạnh bên ngoài. Trong trường hợp không thể tránh khỏi, cần áp dụng các biện pháp chống nhiễu phù hợp để đảm bảo độ chính xác của phép đo.

Để không ảnh hưởng đến quá trình cấp lưu chất khi bảo trì hoặc thay thế thiết bị, nên lắp đặt thêm đường ống bypass (đường ống dẫn phụ) bên ngoài đoạn ống thẳng tại hai đầu cảm biến.

Khi lắp đặt ngoài trời, cần thực hiện các biện pháp chống nước cho đầu nối và bộ khuếch đại tín hiệu nhằm đảm bảo thiết bị hoạt động ổn định và an toàn.

Dây tín hiệu kết nối giữa cảm biến và bộ hiển thị cần được lựa chọn đúng quy cách theo yêu cầu nguồn cấp của bộ khuếch đại, đồng thời đảm bảo khả năng chống nhiễu và độ ổn định trong quá trình truyền tín hiệu.
