Đồng hồ đo lưu lượng nước thải

Đồng hồ đo lưu lượng nước thải là thiết bị dùng để đo lưu lượng thể tích nước thải trong đường ống hoặc kênh. Chúng bao gồm cảm biến mực nước và vận tốc, máy tính chủ và cáp truyền thông, và được sử dụng rộng rãi trong cấp nước đô thị, xử lý môi trường và giám sát công nghiệp. Khi đo chất lỏng dẫn điện, chúng chủ yếu dựa trên định luật cảm ứng điện từ Faraday, tính toán vận tốc dòng chảy thông qua sự thay đổi của từ trường. Chúng phù hợp với dòng chảy hai pha lỏng-rắn như nước thải và bùn. Công nghệ siêu âm thời gian bay có thể được sử dụng cho nước sạch và nước thải trong đường ống kín, trong khi đo mực nước siêu âm kiểu đập tràn thường được sử dụng trong các mương hở. Công nghệ siêu âm Doppler chèn phù hợp với chất lỏng có chứa tạp chất.

Thiết bị không có bộ phận chuyển động, khả năng chống nhiễu mạnh, cấp bảo vệ IP68 và hỗ trợ phạm vi vận tốc dòng chảy từ 0,001-10m/s với độ chính xác lên đến ±0,5%. Trong quá trình lắp đặt, cần đảm bảo đường ống được đổ đầy chất lỏng, tránh nhiễu điện từ và đáp ứng yêu cầu về đoạn ống thẳng. Các loại sản phẩm bao gồm loại lắp đặt trên đường ống, loại chèn và loại kênh hở. Vật liệu lót và điện cực có thể được lựa chọn tùy theo độ ăn mòn của môi chất, chẳng hạn như PTFE, inox 316L, Hastelloy hoặc titan, và phù hợp với đường kính ống từ DN15 đến DN3000.

Thông số kỹ thuật đồng hồ đo lưu lượng nước thải

• Phạm vi đo vận tốc dòng chảy: 0,5 – 10 m/s
• Độ chính xác: ±0,5% hoặc ±1,0%
• Áp suất làm việc: 0,25 – 4,0 MPa
• Nhiệt độ môi chất: ≤120℃ (lót PTFE/F46)
• Cấp bảo vệ: IP68
• Đường kính danh nghĩa: DN15 – DN2600 (loại ống), ≥DN200 (loại chèn)
• Độ dẫn điện môi chất: ≥5 μS/cm
• Nhiệt độ môi trường: -40℃ đến 80℃ (cảm biến), -15℃ đến 50℃ (bộ chuyển đổi)
• Tín hiệu đầu ra: 4-20mA, 0-1kHz, 0-5VDC
• Giao tiếp: RS-232, RS-485, HART

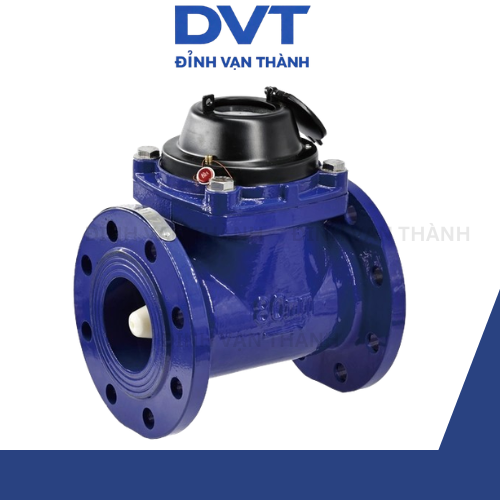

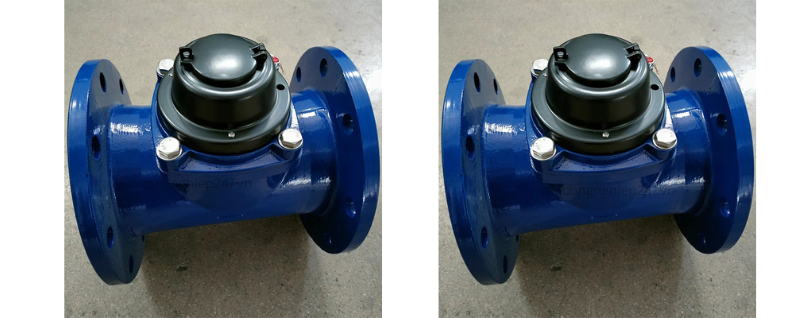

Thông số kỹ thuật catalogue đồng hồ đo lưu lượng nước thải cơ



Kích thước	L	H	D1	D2	Bulong
DN50	200	253	165	125	4-M16
DN65	200	268	185	145	4-M16
DN80	225	284	200	160	8-M16
DN100	250	295	220	180	8-M16
DN125	250	310	250	210	8-M16
DN150	300	339	285	240	8-M20
DN200	350	382	340	295	12-M20
DN250	450	438	405	355	12-M24
DN300	500	488	460	410	12-M24

Tổng quan sản phẩm đồng hồ đo lưu lượng nước thải

Đồng hồ đo lưu lượng nước thải là thiết bị đo lưu lượng hoạt động dựa trên định luật cảm ứng điện từ Faraday. Chúng chủ yếu được sử dụng để đo lưu lượng thể tích của chất lỏng dẫn điện và bùn trong đường ống kín, bao gồm các môi chất có tính ăn mòn như axit, kiềm, muối, nước thải công nghiệp và nước thải sinh hoạt.

Sản phẩm được sử dụng rộng rãi trong các ngành dầu khí, hóa chất, luyện kim, dệt may, thực phẩm, dược phẩm, giấy và bột giấy, cũng như trong các hệ thống xử lý nước thải, bảo vệ môi trường, cấp thoát nước đô thị và các công trình thủy lợi.

Các dòng đồng hồ đo lưu lượng nước thải thông minh hiện đại thường sử dụng bộ vi xử lý hiệu năng cao, tích hợp chức năng tự kiểm tra và tự chẩn đoán, cho độ chính xác đo lường cao, dải đo rộng, hỗ trợ đo lưu lượng hai chiều và nhiều chuẩn tín hiệu đầu ra như 4-20mA, Pulse, RS485, Modbus hoặc HART, đáp ứng yêu cầu giám sát và quản lý dữ liệu từ xa trong hệ thống tự động hóa công nghiệp.

Lịch sử phát triển đồng hồ đo lưu lượng nước thải

Lưu lượng kế điện từ được phát triển vào giữa thế kỷ 20 dựa trên nguyên lý cảm ứng điện từ Faraday. Nhờ khả năng đo chính xác các chất lỏng dẫn điện mà không gây tổn thất áp suất, công nghệ này nhanh chóng được ứng dụng trong nhiều lĩnh vực công nghiệp.

Từ những năm 1970 đến 1980, cùng với sự phát triển của ngành tự động hóa và xử lý nước, lưu lượng kế điện từ bắt đầu được sử dụng rộng rãi trong các hệ thống cấp nước, thoát nước và xử lý nước thải. Trải qua quá trình cải tiến về vật liệu lót, điện cực và công nghệ xử lý tín hiệu, đồng hồ đo lưu lượng nước thải hiện nay có độ chính xác cao hơn, khả năng chống ăn mòn tốt hơn và hỗ trợ nhiều chức năng thông minh như truyền dữ liệu từ xa, giám sát trực tuyến và tích hợp hệ thống điều khiển tự động.

Nguyên lý hoạt động đồng hồ đo lưu lượng nước thải

Nguyên lý đo của đồng hồ đo lưu lượng nước thải chủ yếu dựa trên định luật cảm ứng điện từ Faraday. Khi chất lỏng dẫn điện chuyển động trong từ trường và cắt các đường sức từ, giữa hai điện cực sẽ xuất hiện một suất điện động cảm ứng. Giá trị của suất điện động này tỷ lệ thuận với vận tốc trung bình của dòng chảy, từ đó thiết bị tính toán và hiển thị lưu lượng tức thời cũng như lưu lượng tích lũy.

Đối với các hệ thống đường ống kín chứa nước sạch hoặc nước thải ít tạp chất, có thể sử dụng công nghệ siêu âm chênh lệch thời gian (Transit-Time). Nguyên lý hoạt động của phương pháp này là sử dụng một cặp đầu dò siêu âm phát và nhận tín hiệu theo hai chiều ngược nhau. Sự chênh lệch thời gian truyền tín hiệu do ảnh hưởng của vận tốc dòng chảy được dùng để tính toán lưu lượng của môi chất.

Trong các hệ thống kênh hở, mương hở và cống thoát nước, phương pháp đo mức nước siêu âm kết hợp đập tràn hoặc máng đo lưu lượng được sử dụng phổ biến. Thiết bị hoạt động không tiếp xúc với môi chất, có dải đo rộng và không bị ảnh hưởng bởi tính ăn mòn của nước thải. Tuy nhiên, độ chính xác của phép đo phụ thuộc vào điều kiện lắp đặt và kích thước của công trình đo.

Công nghệ siêu âm Doppler thường được ứng dụng cho nước thải chứa nhiều chất rắn lơ lửng, bùn hoặc bọt khí. Thiết bị xác định vận tốc dòng chảy thông qua sự thay đổi tần số của sóng siêu âm phản xạ từ các hạt trong môi chất, giúp đo lường hiệu quả trong các điều kiện mà công nghệ siêu âm chênh lệch thời gian không thể áp dụng.

Các loại chính đồng hồ đo lưu lượng nước thải

Lưu lượng kế điện từ hoạt động dựa trên định luật cảm ứng điện từ Faraday, mang lại độ chính xác và độ ổn định đo lường cao. Thiết bị không có bộ phận chuyển động bên trong ống đo nên có tuổi thọ lâu dài và tổn thất áp suất gần như bằng không. Kết quả đo không bị ảnh hưởng bởi sự thay đổi của mật độ, độ nhớt, nhiệt độ và áp suất của chất lỏng. Tuy nhiên, lưu lượng kế điện từ có thể bị ảnh hưởng bởi nhiễu điện từ và yêu cầu môi chất phải có độ dẫn điện tối thiểu. Trong quá trình lắp đặt, đường ống phải luôn đầy chất lỏng và cần đảm bảo chiều dài đoạn ống thẳng theo khuyến cáo của nhà sản xuất. Thiết bị có dải kích thước từ DN15 đến DN3000, vận tốc đo từ 0,5 đến 10 m/s và độ chính xác có thể đạt ±0,3% đến ±0,5%. Vật liệu điện cực thường là inox 316L, Hastelloy, titan hoặc tantalum; vật liệu lót có thể là PTFE, PFA hoặc cao su tùy theo tính chất môi chất.

Lưu lượng kế siêu âm hoạt động chủ yếu theo nguyên lý chênh lệch thời gian hoặc nguyên lý Doppler. Thiết bị được chia thành loại kẹp ngoài và loại chèn trực tiếp vào đường ống. Ưu điểm nổi bật là lắp đặt đơn giản, không cần cắt ống và không gây tổn thất áp suất. Tuy nhiên, độ chính xác đo có thể bị ảnh hưởng bởi bọt khí, tạp chất hoặc tình trạng bề mặt thành ống. Loại siêu âm chênh lệch thời gian phù hợp với chất lỏng tương đối sạch, trong khi loại Doppler thích hợp cho nước thải chứa nhiều chất rắn lơ lửng hoặc bọt khí.

Lưu lượng kế kênh hở được sử dụng trong các mương thoát nước, kênh dẫn hoặc hệ thống thoát nước không chảy đầy. Thiết bị thường kết hợp cảm biến mực nước siêu âm với đập tràn hoặc máng đo lưu lượng để tính toán lưu lượng dòng chảy. Ưu điểm của phương pháp này là phạm vi đo rộng, không tiếp xúc trực tiếp với môi chất và phù hợp với các hệ thống thoát nước quy mô lớn. Tuy nhiên, độ chính xác của phép đo phụ thuộc vào điều kiện lắp đặt, hình dạng máng đo và kết cấu công trình đo lưu lượng.

Thành phần cấu trúc đồng hồ đo lưu lượng nước thải

Các đồng hồ đo lưu lượng nước thải thông minh (đặc biệt là loại điện từ) thường bao gồm hai bộ phận: cảm biến và bộ chuyển đổi.

Các thành phần chính của cảm biến bao gồm ống đo, điện cực, cuộn dây kích thích, lõi sắt và vỏ gọng từ.

Vật liệu điện cực cần phải có khả năng chống ăn mòn và tránh các tác động bề mặt. Các vật liệu thường được sử dụng bao gồm thép chống axit chứa molypden, Hastelloy, titan, tantali, hợp kim bạch kim-iridi, v.v.

Vòng nối đất được kết nối với cả hai đầu của cảm biến lưu lượng trong một ống nhựa hoặc ống kim loại có lớp lót cách điện. Yêu cầu về khả năng chống ăn mòn của nó thấp hơn so với điện cực, và thép chống axit hoặc Hastelloy thường được lựa chọn.

Các chỉ số hiệu suất đồng hồ đo lưu lượng nước thải

Phạm vi đo vận tốc dòng chảy: (0,5-10) m/s

Độ chính xác của dụng cụ: 0,5 hoặc 1,0

Phạm vi áp suất hoạt động: từ 0,25 MPa đến 4,0 MPa

Nhiệt độ trung bình: ≤120℃ (lớp lót PTFE hoặc F46)

Công suất tiêu thụ: ≤15W

Cấp độ bảo vệ: IP68

Phạm vi đường kính danh nghĩa: Loại ống DN15～DN2600, Loại chèn ≥DN200

Yêu cầu về độ dẫn điện môi: ≥5μS/cm

Nhiệt độ môi trường xung quanh: cảm biến -40℃～80℃, bộ chuyển đổi -15℃～50℃

Tín hiệu đầu ra: 4-20mA DC, 0-1kHz, 0-5VDC, v.v.

Giao diện truyền thông: RS-232, RS-485, HART

Phạm vi ứng dụng đồng hồ đo lưu lượng nước thải

Việc ứng dụng công nghệ và thiết bị đo lưu lượng nước thải có thể được phân loại rộng rãi thành các lĩnh vực sau.

Quy trình sản xuất

Lưu lượng kế là một loại thiết bị quan trọng trong hệ thống điều khiển và thiết bị tự động hóa quy trình. Chúng được sử dụng rộng rãi trong nhiều lĩnh vực của nền kinh tế quốc gia, bao gồm luyện kim, điện lực, than đá, hóa chất, dầu khí, vận tải, xây dựng, công nghiệp nhẹ, dệt may, thực phẩm, dược phẩm, nông nghiệp, bảo vệ môi trường và đời sống hàng ngày. Chúng là công cụ quan trọng để phát triển sản xuất công nghiệp và nông nghiệp, tiết kiệm năng lượng, nâng cao chất lượng sản phẩm và tăng hiệu quả kinh tế cũng như quản lý, do đó chiếm vị trí thiết yếu trong nền kinh tế quốc gia. Trong hệ thống điều khiển và thiết bị tự động hóa quy trình, lưu lượng kế có hai chức năng chính: là thiết bị phát hiện trong hệ thống điều khiển tự động hóa quy trình và là thiết bị đếm tổng để đo lượng vật liệu.

Đo lường năng lượng

Năng lượng được phân loại thành các nguồn năng lượng sơ cấp (than đá, dầu thô, khí mêtan trong mỏ than, khí dầu mỏ và khí tự nhiên), các nguồn năng lượng thứ cấp (điện, than cốc, khí nhân tạo, sản phẩm dầu mỏ tinh chế, khí dầu mỏ hóa lỏng và hơi nước) và các môi chất truyền năng lượng (không khí nén, oxy, nitơ, hydro và nước). Đo lường năng lượng là một phương tiện quan trọng để quản lý năng lượng một cách khoa học, đạt được mục tiêu tiết kiệm năng lượng và giảm phát thải, đồng thời nâng cao hiệu quả kinh tế. Đồng hồ đo lưu lượng là một thành phần quan trọng của các thiết bị đo lường năng lượng. Các nguồn năng lượng thường được sử dụng như nước, khí nhân tạo, khí tự nhiên, hơi nước và các sản phẩm dầu mỏ đều sử dụng một lượng lớn đồng hồ đo lưu lượng, khiến chúng trở thành công cụ không thể thiếu cho việc quản lý năng lượng và hạch toán kinh tế.

Kỹ thuật bảo vệ môi trường

Việc phát thải khí thải, chất thải lỏng và nước thải gây ô nhiễm nghiêm trọng bầu không khí và nguồn nước, đe dọa nghiêm trọng đến môi trường sống của con người. Phát triển bền vững là chính sách quốc gia, và bảo vệ môi trường sẽ là thách thức lớn nhất của thế kỷ 21. Để kiểm soát ô nhiễm không khí và nước, cần tăng cường quản lý, và nền tảng của quản lý này là kiểm soát định lượng mức độ ô nhiễm.

Việt Nam là quốc gia phụ thuộc nhiều vào than đá và các nguồn năng lượng hóa thạch trong sản xuất điện và công nghiệp, với nhiều nhà máy nhiệt điện, khu công nghiệp và cơ sở sản xuất trên cả nước liên tục phát thải khí ra môi trường. Kiểm soát khí thải là một nhiệm vụ quan trọng nhằm giảm ô nhiễm không khí, và mỗi nguồn thải cần được trang bị máy phân tích khí thải và lưu lượng kế để xây dựng hệ thống giám sát khí thải đồng bộ. Việc kiểm soát lưu lượng khí thải gặp nhiều thách thức do các yếu tố như ống khói kích thước lớn và hình dạng phức tạp, thành phần khí thay đổi, phạm vi vận tốc dòng chảy rộng, bụi bẩn, ăn mòn, nhiệt độ cao và thiếu các đoạn ống thẳng tiêu chuẩn.

Vận tải

Có năm phương thức vận tải: đường sắt, đường bộ, đường hàng không, đường thủy và đường ống. Mặc dù vận tải đường ống đã tồn tại từ lâu, nhưng việc ứng dụng nó chưa phổ biến rộng rãi. Với sự gia tăng tầm quan trọng của các vấn đề môi trường, đặc điểm của vận tải đường ống đã thu hút sự chú ý. Vận tải đường ống phải được trang bị đồng hồ đo lưu lượng, đóng vai trò là “mắt” để kiểm soát, phân phối và lập kế hoạch, cũng như là công cụ thiết yếu để giám sát an toàn và hạch toán kinh tế.

Công nghệ sinh học

Thế kỷ 21 sẽ là thế kỷ của khoa học sự sống, và các ngành công nghiệp đặc trưng bởi công nghệ sinh học sẽ trải qua sự phát triển nhanh chóng. Nhiều chất cần được theo dõi và đo lường trong công nghệ sinh học, chẳng hạn như máu và nước tiểu. Việc phát triển các thiết bị phục vụ mục đích này vô cùng khó khăn và liên quan đến nhiều loại thiết bị khác nhau.

Thí nghiệm khoa học

Các thí nghiệm khoa học đòi hỏi một số lượng lớn lưu lượng kế, và chủng loại của chúng vô cùng đa dạng. Theo thống kê, phần lớn trong số hơn 100 loại lưu lượng kế được sử dụng cho mục đích nghiên cứu khoa học. Chúng không được sản xuất hàng loạt và bán trên thị trường. Nhiều viện nghiên cứu và doanh nghiệp lớn đã thành lập các đội chuyên trách để phát triển các loại lưu lượng kế chuyên dụng.

Hồ nước mặn

Những khu vực này là các kênh dẫn dòng chảy hở, nơi thường cần đo vận tốc dòng chảy để tính toán lưu lượng. Mặc dù máy đo vận tốc và máy đo lưu lượng có chung nguyên lý vật lý và nền tảng cơ học chất lưu, nhưng nguyên lý hoạt động, cấu trúc và điều kiện vận hành của chúng lại khác nhau đáng kể.

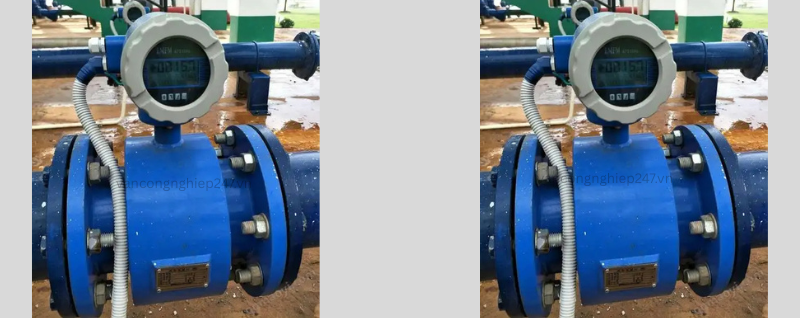

Lắp đặt và bảo trì đồng hồ đo lưu lượng nước thải

Cảm biến có thể được lắp đặt trên ống thẳng, hoặc trên ống nằm ngang hoặc nghiêng, nhưng đường tâm của các điện cực phải nằm ngang. Đối với chất lỏng hai pha lỏng-rắn, việc lắp đặt thẳng đứng được sử dụng để đảm bảo sự mài mòn đồng đều của lớp lót cảm biến và kéo dài tuổi thọ của nó. Khi môi chất không lấp đầy ống tại vị trí lắp đặt, ống phía sau lưu lượng kế có thể được nâng lên để lấp đầy ống. Nghiêm cấm tuyệt đối việc lắp đặt lưu lượng kế ở điểm cao nhất của ống và ở đầu ra.

Vị trí lắp đặt phải đảm bảo rằng ống luôn chứa đầy chất lỏng đang được thử nghiệm. Ngoài ra, vận tốc dòng chảy của môi trường đo trong các đồng hồ đo lưu lượng nước thải công nghiệp nói chung nên nằm trong khoảng từ 2 đến 4 m/s. Trong những trường hợp đặc biệt, vận tốc dòng chảy tối thiểu không được nhỏ hơn 0,2 m/s và vận tốc tối đa không được lớn hơn 8 m/s. Nếu môi trường chứa các hạt rắn, vận tốc dòng chảy thường được sử dụng nên nhỏ hơn 3 m/s để tránh mài mòn quá mức lớp lót và điện cực. Đối với chất lỏng nhớt, vận tốc dòng chảy có thể lớn hơn 2 m/s. Vận tốc dòng chảy lớn hơn giúp tự động loại bỏ ảnh hưởng của các chất nhớt bám vào điện cực, có lợi cho việc cải thiện độ chính xác đo.

Chiều dài đoạn ống thẳng phía thượng lưu của cảm biến nói chung phải lớn hơn hoặc bằng 10D, và chiều dài đoạn ống thẳng phía hạ lưu không được nhỏ hơn 5D (D là đường kính ống). Trong một số trường hợp cụ thể, chẳng hạn như khi lưu lượng môi chất không đáp ứng yêu cầu và việc lắp đặt đường ống được sửa đổi, các đoạn ống thẳng phía thượng lưu và hạ lưu phải đáp ứng ít nhất các yêu cầu sau: đoạn ống thẳng phía thượng lưu ≥ 5D, đoạn ống thẳng phía hạ lưu ≥ 2D. Cũng có trường hợp đoạn ống thẳng phía thượng lưu của lưu lượng kế phải ≥ 5D và đoạn ống thẳng phía hạ lưu phải ≥ 3D.

Tránh lắp đặt lưu lượng kế ở những vị trí có độ dẫn điện của chất lỏng được đo không đồng đều. Trong trường hợp bơm hóa chất ngược dòng, độ dẫn điện không đồng đều có thể dễ dàng xảy ra, điều này có thể gây nhiễu nghiêm trọng đến chỉ báo lưu lượng. Nên di chuyển cổng bơm hóa chất đến đường ống phía hạ lưu. Nếu cần phải bơm từ phía thượng lưu của lưu lượng kế, lưu lượng kế nên được đặt càng xa cổng bơm càng tốt (thường hơn 20D) để đảm bảo chất lỏng được trộn đều và đồng nhất.

Yếu tố chính cần xem xét khi lựa chọn vật liệu điện cực là khả năng chống ăn mòn của chúng đối với môi trường đo. Các vật liệu thường được sử dụng bao gồm thép chống axit chứa molypden, Hastelloy B/C, titan, tantali, hợp kim bạch kim-iridi, v.v. Cần tránh các hiệu ứng bề mặt như thụ động hóa. Vật liệu vòng nối đất cũng cần có một mức độ chống ăn mòn nhất định. Thép chống axit hoặc Hastelloy thường được lựa chọn. Nếu đường ống xử lý kim loại tiếp xúc trực tiếp với chất lỏng, vòng nối đất có thể không cần thiết. Việc lựa chọn vật liệu nên dựa trên kinh nghiệm ứng dụng của môi trường trong các thiết bị khác hoặc nên tiến hành thử nghiệm ăn mòn. Ví dụ, trong xử lý nước thải nhuộm và in, người ta thường sử dụng lưu lượng kế điện từ kiểu tách rời, với lớp lót PTFE và điện cực Hastelloy.

Ví dụ thực tế đồng hồ đo lưu lượng nước thải

Một đồng hồ đo lưu lượng điện từ đã được sử dụng trong một dự án xử lý nước thải khu công nghiệp mới xây dựng quy mô lớn ở Phúc Kiến để đo nước thải nhuộm và in có giá trị pH từ 8 đến 12. Đường kính ống dao động từ DN100 đến DN200 mm. Dự án đã chọn một đồng hồ đo lưu lượng điện từ kiểu tách rời với vật liệu lót polytetrafluoroethylene và điện cực Hastelloy được trang bị ba điện cực. Thiết bị đã được đưa vào sử dụng trong dự án.

Phương pháp đo lường

Nguyên lý đo của lưu lượng kế siêu âm Doppler kiểu chèn

Nguyên tắc này phù hợp khi nước thải chứa nhiều bùn hoặc bọt khí, và nước thải đang chảy trong đường ống đầy.

Nếu sử dụng đồng hồ đo lưu lượng điện từ, thiết bị có thể hoạt động tốt trong vài năm đầu, nhưng chỉ số có thể suy giảm dần theo thời gian. Nguyên nhân chủ yếu là do nước thải có độ bẩn cao, chứa nhiều tạp chất bám dính. Sau thời gian dài vận hành, cặn bẩn có thể bám vào điện cực, làm giảm độ nhạy và gây sai số trong phép đo.

Nếu sử dụng nguyên lý siêu âm kẹp ngoài, kết quả đo có thể bị ảnh hưởng bởi các yếu tố như khả năng truyền âm kém của thành ống, cặn bám bên trong ống và nhiễu do môi trường tiếp xúc của cảm biến.

Nguyên lý Doppler kiểu chèn có thể khắc phục hiệu quả các vấn đề trên. Khi lắp đặt trong môi trường ngầm hoặc ngập nước, nên lựa chọn cảm biến chèn có cấp bảo vệ IP68. Với các loại ống gang, xi măng, PVC hoặc ống gân, có thể sử dụng thêm phụ kiện kẹp để đảm bảo lắp đặt ổn định và vận hành tin cậy.

Nguyên lý đo của lưu lượng kế siêu âm chênh lệch thời gian kiểu chèn

Nguyên tắc này phù hợp khi nước thải tương đối sạch, ít tạp chất hoặc bọt khí và chảy đầy trong đường ống. Nguyên lý hoạt động tương tự như phương pháp trên.

Nguyên lý đo mực chất lỏng bằng siêu âm kiểu đập tràn

Khi nước thải chảy trong kênh hở, có thể xây dựng đập tràn phù hợp, sử dụng thiết bị đo mực nước siêu âm để xác định mực chất lỏng, sau đó chuyển đổi thành lưu lượng thông qua bộ tích phân.

Nguyên lý đo kênh hở

Phương pháp này dựa trên quan hệ giữa diện tích và vận tốc dòng chảy, sử dụng cảm biến để đồng thời đo mực nước và vận tốc dòng chảy. Bộ xử lý sẽ tính toán lưu lượng dựa trên hình dạng mặt cắt và dữ liệu vận tốc – mực nước.

Nguyên lý đo của lưu lượng kế điện từ

Phương pháp này phù hợp với nước thải có độ dẫn điện ổn định và ít gây bám dính điện cực. Tuy nhiên, cần lựa chọn và vận hành đúng điều kiện để đảm bảo độ chính xác lâu dài.

Yêu cầu lắp đặt

Lựa chọn theo môi trường: Thiết bị cần được lắp đặt cách xa các nguồn từ trường mạnh như động cơ công suất lớn, máy biến áp hoặc biến tần. Khu vực lắp đặt nên hạn chế rung động, đường ống phải được cố định chắc chắn, đồng thời nhiệt độ môi trường không biến động lớn. Vị trí lắp đặt cần thuận tiện cho việc thi công, vận hành và bảo trì.

Lựa chọn địa điểm

• Vị trí lắp đặt phải đảm bảo đường ống luôn được lấp đầy chất lỏng cần đo.
• Cần chọn khu vực có dòng chảy ổn định, tránh xa bơm, van, co nối hoặc các vị trí gây nhiễu dòng chảy.
• Với chất lỏng hai pha (rắn–lỏng hoặc khí–lỏng), nên chọn vị trí hạn chế tối đa hiện tượng phân tách pha.
• Đường kính trong và độ đồng tâm của ống cần đảm bảo chính xác trong phạm vi cho phép.

Chiều dài đoạn ống thẳng: Chiều dài đoạn ống thẳng phía thượng lưu tối thiểu ≥ 10D và phía hạ lưu không nhỏ hơn 5D (D là đường kính ống).

Van điều khiển lưu lượng và van điều tiết: Van điều khiển lưu lượng nên được lắp ở phía trước cảm biến, còn van điều tiết lắp ở phía sau cảm biến.

Bảng giá đồng hồ đo nước thải mới nhất 2026

Bảng giá đồng hồ đo nước thải có kiểm định hiệu chuẩn Class B
STT	Ảnh sản phẩm	Size	Giá	Class B	Ghi chú
1		DN50	2,500,000	Đo thử nghiệm	Chưa VAT
2		DN65	3,000,000	Đo thử nghiệm	Chưa VAT
3		DN80	4,200,000	Đo thử nghiệm	Chưa VAT
4		DN100	5,500,000	Đo thử nghiệm	Chưa VAT
5		DN125	7,150,000	Đo thử nghiệm	Chưa VAT
6		DN150	10,300,000	Đo thử nghiệm	Chưa VAT
7		DN200	17,300,000	Đo thử nghiệm	Chưa VAT
8		DN250	21,000,000	Đo thử nghiệm	Chưa VAT
9		DN300	45,000,000	Đo thử nghiệm	Chưa VAT

Lưu ý về giá:

Giá sản phẩm có thể thay đổi tùy theo vật liệu, kích thước và tiêu chuẩn kỹ thuật.

Báo giá chưa bao gồm thuế VAT, phí vận chuyển (nếu có).

Giá thực tế phụ thuộc số lượng đặt hàng và thời điểm mua hàng.

Vui lòng liên hệ trực tiếp để nhận báo giá chính xác và ưu đãi tốt nhất.
