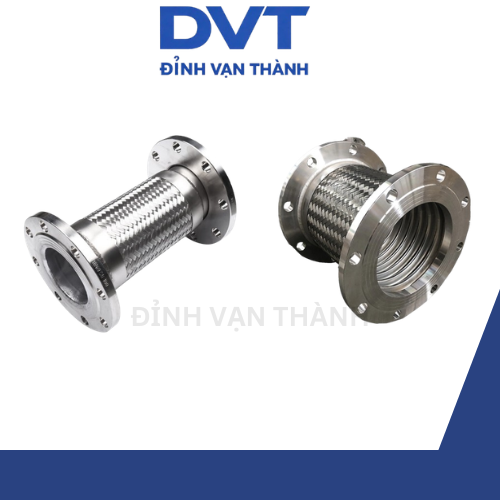

Khớp co giãn inox dạng sóng

Khớp co giãn inox dạng sóng, còn được gọi là bộ bù ống sóng inox, bộ bù giãn nở inox hoặc khớp nối giãn nở kim loại, là thiết bị bù giãn nở đường ống với ống inox dạng sóng là bộ phận làm việc chính. Thiết bị hoạt động dựa trên khả năng biến dạng đàn hồi của ống sóng để hấp thụ chuyển vị phát sinh do sự giãn nở và co ngót nhiệt của đường ống, sai lệch khi lắp đặt, đồng thời có tác dụng giảm rung động và giảm tiếng ồn trong quá trình vận hành.

Cấu tạo của khớp co giãn inox dạng sóng gồm ống sóng inox, đầu nối, mặt bích và gioăng làm kín. Vật liệu được lựa chọn theo điều kiện làm việc của hệ thống như thép carbon hoặc inox 304, inox 316, inox 316L. Riêng phần ống sóng yêu cầu có giới hạn đàn hồi cao, độ dẻo tốt, khả năng chống ăn mòn, chịu áp lực và khả năng hàn nhằm đảm bảo tuổi thọ làm việc lâu dài.

Thiết bị này, thông qua các thiết kế khác nhau của ống sóng, có thể đáp ứng ba dạng bù giãn nở cơ bản gồm bù dọc trục, bù ngang và bù góc. Các kiểu kết cấu phổ biến gồm loại bản lề, loại đa năng và loại cân bằng áp suất. Khi lựa chọn sản phẩm cần xem xét đồng thời các yếu tố như đường kính danh nghĩa, áp suất làm việc, nhiệt độ và đặc tính của môi chất. Trong quá trình lắp đặt, cần thực hiện đúng quy trình kỹ thuật, siết chặt theo trạng thái tự nhiên và tuyệt đối không dùng khớp co giãn để điều chỉnh sai lệch của hệ thống đường ống.

Quá trình gia công khớp co giãn inox dạng sóng đòi hỏi kiểm soát nghiêm ngặt độ chính xác của ống sóng, chiều dài sản phẩm, vị trí mối hàn và chất lượng vật liệu nhằm đảm bảo khả năng bù giãn nở đáp ứng các tiêu chuẩn kỹ thuật và yêu cầu vận hành thực tế.

Những tiến bộ trong công nghệ chế tạo hiện nay tập trung vào thiết kế kết cấu có khả năng bù chuyển vị lớn theo nhiều phương, công nghệ cách nhiệt, tăng cường khả năng chịu áp lực, cũng như tích hợp các giải pháp giám sát thông minh nhằm nâng cao độ an toàn và tuổi thọ của hệ thống đường ống.

Ngoài ra, nhiều cải tiến kỹ thuật đã được áp dụng như thiết kế cánh tản nhiệt cho môi trường nhiệt độ cao, cơ cấu giảm chấn, lớp bảo vệ bên ngoài, kết cấu ống sóng hai lớp và các giải pháp gia cường nhằm nâng cao khả năng chịu nhiệt, chống rung và kéo dài tuổi thọ sản phẩm.

Việc phát triển khớp co giãn inox dạng sóng bắt đầu từ cuối những năm 1960. Sau nhiều năm nghiên cứu và hoàn thiện, sản phẩm đã được tiêu chuẩn hóa và sản xuất hàng loạt với nhiều dòng như PC, CSRW, ZM, YZM, MZ, CQ, CY, HR, SN và YD. Hiện nay, các sản phẩm được sản xuất theo nhiều tiêu chuẩn kỹ thuật như GB/T 12777, cùng các tiêu chuẩn quốc tế khác, đáp ứng yêu cầu của nhiều hệ thống đường ống công nghiệp, cấp thoát nước, HVAC, PCCC, hơi, dầu, khí và hóa chất.

Thông số kỹ thuật khớp co giãn inox dạng sóng

• Kiểu sản phẩm: Khớp co giãn inox dạng sóng (Metal Expansion Joint)
• Kích thước: DN15 – DN2000
• Vật liệu ống sóng: Inox 304, Inox 316, Inox 316L
• Vật liệu mặt bích: Inox 304, Inox 316, Thép carbon
• Vật liệu lưới bảo vệ: Inox 304 hoặc Inox 316
• Kiểu kết nối: Mặt bích, ren, hàn
• Tiêu chuẩn mặt bích: JIS 10K/16K, DIN PN10/PN16/PN25, ANSI Class 150/300, BS
• Áp suất làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: -196°C đến 600°C (tùy vật liệu)
• Kiểu bù giãn nở: Dọc trục, ngang, góc
• Môi chất sử dụng: Nước, hơi, dầu, khí nén, khí gas, hóa chất, axit, dung môi
• Ứng dụng: Hệ thống cấp thoát nước, HVAC, PCCC, hơi nóng, dầu khí, hóa chất, thực phẩm, dược phẩm, nhà máy điện và công nghiệp.

Định nghĩa và nguyên lý hoạt động khớp co giãn inox dạng sóng

Khớp co giãn inox dạng sóng, còn được gọi là bộ bù ống sóng inox hoặc bộ bù kim loại, là thiết bị được sử dụng để hấp thụ các chuyển vị dọc trục, ngang và góc của hệ thống đường ống phát sinh do giãn nở nhiệt, co ngót, rung động cơ học hoặc lún nền móng. Bộ phận quan trọng nhất của sản phẩm là ống inox dạng sóng, hoạt động dựa trên khả năng biến dạng đàn hồi để bù đắp các chuyển vị và giảm ứng suất cho hệ thống.

Nhờ kết cấu dạng sóng linh hoạt, khớp co giãn inox dạng sóng không chỉ có khả năng giãn nở và co ngót theo phương dọc trục mà còn thích ứng với các chuyển vị ngang hoặc lệch góc của đường ống. Bên cạnh đó, sản phẩm còn có tác dụng hấp thụ rung động và giảm tiếng ồn phát sinh trong quá trình vận hành, hạn chế ảnh hưởng của máy bơm, máy nén và các thiết bị cơ khí lên toàn bộ hệ thống. Đồng thời, cấu tạo linh hoạt giúp bù đắp sai lệch khi lắp đặt, giảm ứng suất tại các mối nối và hạn chế việc sửa chữa hoặc điều chỉnh đường ống trong quá trình thi công.

Các chức năng chính của khớp co giãn inox dạng sóng bao gồm bù giãn nở nhiệt theo phương dọc trục, ngang và góc, hấp thụ rung động từ thiết bị, giảm truyền rung động đến đường ống, bảo vệ các mối nối và thiết bị, đồng thời góp phần nâng cao độ an toàn, tuổi thọ và độ ổn định của toàn bộ hệ thống đường ống công nghiệp.

Lịch sử phát triển khớp co giãn inox dạng sóng

Khớp co giãn inox dạng sóng bắt đầu được nghiên cứu và phát triển từ cuối những năm 1960 nhằm đáp ứng nhu cầu bù giãn nở và giảm rung trong các hệ thống đường ống công nghiệp, năng lượng và quốc phòng. Từ những ứng dụng ban đầu trên tàu thủy, công nghệ này nhanh chóng được mở rộng sang nhiều lĩnh vực khác với sự ra đời của các dòng khớp co giãn có kích thước lớn, ống mềm chống rung cho tuabin hơi và các bộ bù kim loại chịu nhiệt độ, áp suất cao.

Đến cuối những năm 1970, công nghệ chế tạo khớp co giãn inox dạng sóng đã có những bước phát triển quan trọng, nhiều thành tựu nghiên cứu được ứng dụng rộng rãi trong thực tế và đạt các giải thưởng về khoa học kỹ thuật. Đồng thời, các tiêu chuẩn kỹ thuật dành cho khớp co giãn kim loại cũng từng bước được xây dựng và hoàn thiện, trong đó có tiêu chuẩn GB/T 12777 – Điều kiện kỹ thuật chung cho khớp giãn nở dạng ống sóng kim loại, tạo cơ sở thống nhất cho thiết kế, sản xuất, thử nghiệm và kiểm tra chất lượng sản phẩm.

Ngày nay, khớp co giãn inox dạng sóng được ứng dụng rộng rãi trong các ngành điện, dầu khí, hóa chất, luyện kim, cấp thoát nước, HVAC, PCCC, thực phẩm, dược phẩm và nhiều lĩnh vực công nghiệp khác. Song song với đó, nhiều trung tâm nghiên cứu và nhà sản xuất tiếp tục phát triển các công nghệ mới nhằm nâng cao khả năng chịu áp lực, chống ăn mòn, tăng tuổi thọ mỏi và đáp ứng các yêu cầu ngày càng cao của hệ thống đường ống hiện đại.

Cấu tạo và phân loại khớp co giãn inox dạng sóng

Khớp co giãn inox dạng sóng (hay còn gọi là bộ bù ống sóng inox hoặc bộ bù kim loại) được thiết kế để bù giãn nở và hấp thụ chuyển vị dọc trục, ngang và góc của hệ thống đường ống do thay đổi nhiệt độ, rung động cơ học hoặc sai lệch khi lắp đặt. Ngoài chức năng bù giãn nở, sản phẩm còn giúp giảm rung động, giảm tiếng ồn và bảo vệ các thiết bị kết nối, góp phần nâng cao độ ổn định và tuổi thọ của toàn bộ hệ thống.

Theo kết cấu của ống sóng, khớp co giãn inox dạng sóng thường được phân thành các kiểu ống sóng chữ U không gia cường, ống sóng chữ U có gia cường và ống sóng chữ Ω. Mỗi kiểu kết cấu có khả năng chịu áp lực, độ đàn hồi và phạm vi bù giãn nở khác nhau, được lựa chọn phù hợp với từng điều kiện vận hành cụ thể.

Theo phương thức bù chuyển vị, khớp co giãn inox dạng sóng được chia thành ba nhóm chính là khớp bù dọc trục, khớp bù ngang và khớp bù góc. Trong đó, loại bù dọc trục bao gồm các kiểu chịu áp trong, chịu áp ngoài, loại tổ hợp, loại cân bằng áp suất và loại chôn trực tiếp. Loại bù ngang gồm các kiểu có thanh giằng, loại đa năng và các kết cấu chuyên dụng khác. Đối với loại bù góc, phổ biến nhất là khớp co giãn dạng bản lề và khớp co giãn đa khớp, thích hợp cho các hệ thống có chuyển vị theo nhiều hướng.

Hiện nay, khớp co giãn inox dạng sóng đã được tiêu chuẩn hóa và phát triển thành nhiều dòng sản phẩm khác nhau nhằm đáp ứng yêu cầu của từng ngành công nghiệp. Một số dòng sản phẩm phổ biến gồm YZM, CSRW, ZM, PC, MZ, YD, SN, CQ, CY và HR. Mỗi dòng được thiết kế cho những ứng dụng riêng như hệ thống hóa dầu, mạng lưới sưởi ấm, đóng tàu, sản xuất xi măng, luyện kim, năng lượng, cấp thoát nước và nhiều hệ thống đường ống công nghiệp khác, giúp đáp ứng đa dạng yêu cầu về áp suất, nhiệt độ, môi chất và điều kiện làm việc.

Vật liệu và công nghệ sản xuất khớp co giãn inox dạng sóng

Khớp co giãn inox dạng sóng được chế tạo từ nhiều loại vật liệu khác nhau nhằm đáp ứng yêu cầu của từng môi trường làm việc. Các vật liệu phổ biến gồm inox austenit 304, inox 316, inox 316L, hợp kim chống ăn mòn, hợp kim niken, đồng – niken và titan công nghiệp. Trong đó, inox 304 và inox 316 là hai loại vật liệu được sử dụng phổ biến nhất nhờ khả năng chống ăn mòn, chịu nhiệt và độ bền cơ học cao.

Việc lựa chọn vật liệu cần dựa trên nhiều yếu tố như tính chất của môi chất, nhiệt độ làm việc, áp suất vận hành và điều kiện môi trường bên ngoài. Đối với các hệ thống làm việc trong môi trường có hóa chất ăn mòn, nước biển hoặc các đường ống ngầm thường xuyên tiếp xúc với độ ẩm, nên ưu tiên sử dụng inox 316, inox 316L hoặc các hợp kim có khả năng chống ăn mòn cao nhằm kéo dài tuổi thọ và đảm bảo độ an toàn của hệ thống.

Vật liệu dùng để chế tạo ống sóng phải có giới hạn đàn hồi lớn, độ bền kéo cao, khả năng chịu mỏi tốt, đồng thời đảm bảo độ dẻo, khả năng hàn và chống ăn mòn trong thời gian dài. Những đặc tính này giúp khớp co giãn inox dạng sóng có thể làm việc ổn định dưới tác động liên tục của áp suất, nhiệt độ và rung động mà vẫn duy trì khả năng bù giãn nở hiệu quả.

Quy trình sản xuất khớp co giãn inox dạng sóng bao gồm nhiều công đoạn như tạo hình ống sóng bằng công nghệ thủy lực hoặc cơ khí, hàn đầu nối, gia công mặt bích, lắp lưới inox gia cường, kiểm tra kích thước, thử áp lực và kiểm tra độ kín trước khi xuất xưởng. Mỗi công đoạn đều được kiểm soát chặt chẽ nhằm đảm bảo độ chính xác của sản phẩm, chất lượng mối hàn và khả năng làm việc theo đúng tiêu chuẩn kỹ thuật.

Hiện nay, các nhà sản xuất hiện đại được trang bị hệ thống máy móc gia công, thiết bị kiểm tra và dây chuyền thử nghiệm tiên tiến, đáp ứng nhu cầu sản xuất hàng loạt với nhiều kích thước và tiêu chuẩn khác nhau. Nhờ đó, khớp co giãn inox dạng sóng có thể đáp ứng yêu cầu của các hệ thống cấp thoát nước, HVAC, PCCC, hơi, dầu, khí, hóa chất, năng lượng, luyện kim, đóng tàu và nhiều ngành công nghiệp khác với chất lượng ổn định và độ tin cậy cao.

Ứng dụng khớp co giãn inox dạng sóng

Khớp co giãn inox dạng sóng được sử dụng rộng rãi để kết nối giữa các thiết bị trong hệ thống đường ống. Chức năng chính của sản phẩm là bù giãn nở nhiệt của đường ống giữa hai thiết bị, giảm ứng suất và lực tác động lên thiết bị do sai lệch khi lắp đặt hoặc do biến dạng trong quá trình vận hành, đồng thời tạo điều kiện thuận lợi cho việc lắp đặt, bảo trì và thay thế thiết bị.

Việc sử dụng khớp co giãn inox dạng sóng giúp hạn chế lực đẩy và ứng suất phát sinh do áp suất hoặc sự giãn nở nhiệt truyền trực tiếp đến thiết bị, từ đó cải thiện điều kiện làm việc của các mối nối, mặt bích và thiết bị áp lực, đồng thời kéo dài tuổi thọ của toàn bộ hệ thống. Ngoài ra, sản phẩm còn được sử dụng như một khớp nối mềm tại đầu hút và đầu xả của máy bơm nhằm hấp thụ rung động, giảm tiếng ồn và hạn chế ảnh hưởng của dao động cơ học đến đường ống.

Đối với các hệ thống có yêu cầu bù chuyển vị lớn, khớp co giãn inox dạng sóng đa năng được lắp đặt tại đường ống đầu vào và đầu ra của máy bơm, bộ trao đổi nhiệt, quạt công nghiệp hoặc các thiết bị cơ khí khác để bù giãn nở nhiệt, giảm lực tác động lên thiết bị và hấp thụ rung động phát sinh trong quá trình vận hành, giúp hệ thống hoạt động ổn định và an toàn hơn.

Hiện nay, khớp co giãn inox dạng sóng đã được tiêu chuẩn hóa thành nhiều dòng sản phẩm chuyên dụng và được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Trong ngành hóa dầu, sản phẩm được sử dụng trên các đường ống công nghệ và hệ thống vận chuyển hóa chất. Trong hệ thống sưởi và HVAC, khớp co giãn được lắp đặt trên các đường ống hơi và nước nóng để bù giãn nở nhiệt. Trong ngành đóng tàu, sản phẩm được sử dụng cho đường ống xả động cơ, hệ thống nước và các hệ thống phụ trợ trên tàu. Ngoài ra, khớp co giãn inox dạng sóng còn được ứng dụng trong các bộ trao đổi nhiệt, bình chịu áp lực, nhà máy xi măng, luyện kim, năng lượng, cấp thoát nước, phòng cháy chữa cháy (PCCC), thực phẩm, dược phẩm và nhiều hệ thống đường ống công nghiệp khác, nơi yêu cầu khả năng chịu áp lực cao, chống ăn mòn và bù giãn nở hiệu quả.

Lựa chọn khớp co giãn inox dạng sóng

Việc lựa chọn khớp co giãn inox dạng sóng cần được thực hiện dựa trên tổng thể hệ thống đường ống. Trong thực tế, mỗi hệ thống thường có nhiều điểm cố định, giá đỡ và điều kiện làm việc khác nhau nên việc tính toán bù giãn nở khá phức tạp. Tuy nhiên, hệ thống có thể được chia thành nhiều đoạn đường ống độc lập để xác định riêng lượng chuyển vị, khả năng bù giãn nở và vị trí lắp đặt phù hợp. Từ đó, kỹ sư sẽ lựa chọn loại khớp co giãn có kết cấu và thông số kỹ thuật đáp ứng đúng yêu cầu vận hành.

Do có nhiều kiểu kết cấu khác nhau, việc lựa chọn đúng loại khớp co giãn inox dạng sóng là yếu tố quan trọng ảnh hưởng đến độ an toàn và tuổi thọ của hệ thống. Trong quá trình thiết kế cần xem xét đồng thời tuyến đường ống, vị trí giá đỡ cố định, giá đỡ dẫn hướng, khả năng dịch chuyển của đường ống cũng như phương án lắp đặt để lựa chọn đúng kiểu khớp co giãn, đảm bảo hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí.

Bên cạnh đó, việc lựa chọn vật liệu chế tạo ống sóng cũng có ý nghĩa rất quan trọng. Tùy theo môi chất làm việc, nhiệt độ, áp suất và điều kiện môi trường, có thể lựa chọn inox 304, inox 316, inox 316L hoặc các hợp kim chống ăn mòn chuyên dụng. Vật liệu phải có giới hạn đàn hồi cao, độ bền kéo lớn, khả năng chịu mỏi tốt, độ dẻo, khả năng hàn và chống ăn mòn nhằm đảm bảo khớp co giãn hoạt động ổn định trong thời gian dài.

Theo khả năng bù chuyển vị, khớp co giãn inox dạng sóng được chia thành ba nhóm chính gồm khớp bù dọc trục, khớp bù ngang và khớp bù góc, trong đó mỗi nhóm lại có nhiều kiểu kết cấu phù hợp với từng điều kiện làm việc khác nhau.

Khớp co giãn bù dọc trục được thiết kế để hấp thụ chuyển vị theo phương trục của đường ống. Một số sản phẩm được trang bị ống dẫn hướng bên trong nhằm giảm ảnh hưởng của dòng lưu chất và nâng cao tuổi thọ của ống sóng. Loại này chủ yếu được sử dụng để bù giãn nở theo phương dọc trục, chỉ cho phép một lượng chuyển vị ngang rất nhỏ nếu được tính toán trước trong thiết kế.

Khớp co giãn bù ngang sử dụng hệ thống thanh giằng hoặc kết cấu chuyên dụng để hấp thụ chuyển vị vuông góc với trục đường ống. Một số dòng sản phẩm còn có khả năng hấp thụ đồng thời chuyển vị dọc trục, chuyển vị góc hoặc kết hợp nhiều dạng chuyển vị trong cùng một hệ thống.

Khớp co giãn bù góc thường được sử dụng theo cặp hoặc theo cụm nhằm hấp thụ chuyển vị góc và chuyển vị ngang của đường ống. Đối với các hệ thống có chuyển vị theo nhiều hướng, khớp co giãn đa khớp hoặc khớp co giãn đa năng sẽ mang lại hiệu quả cao hơn, giúp hệ thống làm việc ổn định trong không gian ba chiều.

Hiện nay, cùng với sự phát triển của công nghệ chế tạo, việc lựa chọn khớp co giãn inox dạng sóng không chỉ dừng lại ở khả năng bù giãn nở mà còn cần xem xét thêm các yếu tố như khả năng chịu nhiệt độ cao, chịu áp suất lớn, chống rung động, chống ăn mòn môi trường, tuổi thọ mỏi và khả năng bảo vệ ống sóng bằng lưới inox hoặc vỏ bảo vệ. Những yếu tố này giúp sản phẩm đáp ứng tốt hơn các điều kiện làm việc ngày càng khắt khe trong các hệ thống cấp thoát nước, HVAC, PCCC, hơi, dầu, khí, hóa chất, năng lượng và nhiều ngành công nghiệp hiện đại.

Tiến bộ công nghệ khớp co giãn inox dạng sóng

Công nghệ chế tạo khớp co giãn inox dạng sóng không ngừng được cải tiến nhằm nâng cao khả năng chịu nhiệt, chịu áp lực, chống rung và kéo dài tuổi thọ sản phẩm. Những cải tiến này giúp khớp co giãn đáp ứng tốt hơn yêu cầu của các hệ thống đường ống hiện đại trong các ngành năng lượng, hóa chất, HVAC, cấp thoát nước và công nghiệp nặng.

Một trong những xu hướng nổi bật là thiết kế tăng cường khả năng chịu nhiệt cho ống sóng inox. Các kết cấu mới được bổ sung cánh tản nhiệt, vật liệu chịu nhiệt và cơ cấu giảm chấn kết hợp lò xo đàn hồi nhằm tăng hiệu quả tản nhiệt, giảm rung động và hạn chế ứng suất phát sinh trong điều kiện nhiệt độ cao. Nhờ đó, sản phẩm có thể làm việc ổn định trong các hệ thống hơi nóng, lò hơi và đường ống công nghiệp có nhiệt độ lớn.

Bên cạnh đó, công nghệ khớp co giãn hai lớp cũng đang được ứng dụng ngày càng rộng rãi. Thiết kế này sử dụng lớp vỏ bảo vệ bên ngoài có thể tháo lắp kết hợp với kết cấu đàn hồi bên trong nhằm bảo vệ ống sóng khỏi tác động của môi trường, hạn chế ăn mòn, va đập cơ học và tăng khả năng hấp thụ lực nén. Nhờ kết cấu cải tiến, tuổi thọ và độ tin cậy của sản phẩm được nâng cao đáng kể trong các điều kiện làm việc khắc nghiệt.

Trong lĩnh vực hệ thống sưởi, HVAC và đường ống công nghiệp, các công nghệ mới cũng tập trung vào thiết kế kết cấu bù chuyển vị lớn theo nhiều hướng, công nghệ cách nhiệt tích hợp, vật liệu có khả năng chống ăn mòn cao và hệ thống giám sát thông minh. Việc tích hợp cảm biến theo dõi chuyển vị, nhiệt độ, áp suất và tình trạng làm việc của khớp co giãn giúp phát hiện sớm các dấu hiệu bất thường, hỗ trợ bảo trì chủ động và nâng cao độ an toàn cho toàn bộ hệ thống đường ống.

Trong tương lai, cùng với sự phát triển của vật liệu mới, công nghệ hàn chính xác và tự động hóa sản xuất, khớp co giãn inox dạng sóng sẽ tiếp tục được cải tiến theo hướng bền hơn, thông minh hơn và đáp ứng tốt hơn các yêu cầu vận hành trong những môi trường có áp suất cao, nhiệt độ cao và điều kiện làm việc ngày càng khắt khe.
