Chống rung bằng cao su mặt bích

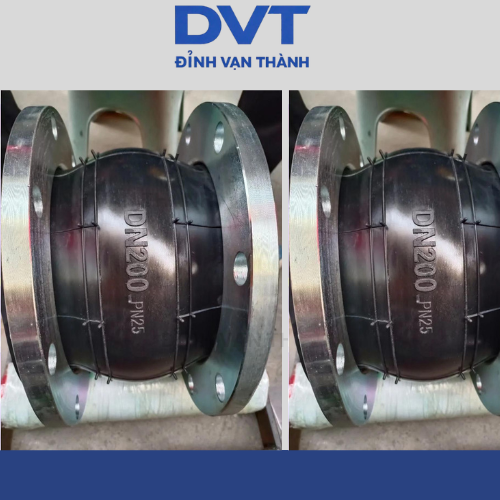

Chống rung bằng cao su mặt bích. Tên tiếng anh là Flexible connection. Khớp mềm cao su hay còn gọi là khớp mềm cao su, khớp cao su dẻo, khớp nối chống rung cao su, khớp nối cao su giảm sóc,…. Sản phẩm có cấu tạo chủ yếu là các lớp cao su bên trong và bên ngoài, các lớp dây và vòng thép tạo thành các chi tiết cao su dạng ống, được hình thành bằng quá trình lưu hóa ở nhiệt độ cao và áp suất cao sau đó kết hợp với mặt bích kim loại rời. Nó được sử dụng rộng rãi trong các hệ thống đường ống như phòng cháy chữa cháy, công nghiệp hóa chất, hệ thống máy bơm,… Nó có vai trò chống động đất, giảm tiếng ồn, hấp thụ các dịch chuyển sinh ra trong quá trình vận hành của đường ống.

Thông số kỹ thuật Chống rung bằng cao su mặt bích

• Tên sản phẩm: Chống rung bằng cao su mặt bích (Khớp nối mềm cao su mặt bích)
• Thân khớp nối: Cao su EPDM, NBR, Neoprene hoặc cao su tự nhiên
• Lớp gia cường: Vải nylon nhiều lớp kết hợp vòng thép gia cường
• Mặt bích: Thép carbon mạ kẽm, thép sơn epoxy hoặc inox 304/316
• Kích thước: DN25 – DN3000 (1″ – 120″)
• Áp suất làm việc: PN10, PN16, PN25
• Áp suất thử nghiệm: 1.5 lần áp suất làm việc
• Áp suất phá hủy: ≥ 3 lần áp suất làm việc
• Nhiệt độ làm việc: -15°C đến +115°C (EPDM), -10°C đến +80°C (NBR)
• Kiểu kết nối: Mặt bích tiêu chuẩn
• Tiêu chuẩn mặt bích: DIN, ANSI, JIS, BS, GB
• Tiêu chuẩn sản xuất: ISO 9001, EN 681, ASTM
• Môi chất sử dụng: Nước sạch, nước thải, khí nén, dầu, hóa chất loãng, hệ HVAC
• Khả năng bù giãn nở dọc trục: ±10 ~ ±30 mm (tùy kích thước)
• Khả năng bù lệch ngang: ±5 ~ ±20 mm
• Khả năng bù lệch góc: ±10° ~ ±15°
• Chức năng chính: Giảm rung động, giảm tiếng ồn, hấp thụ giãn nở nhiệt và bù sai lệch đường ống
• Ứng dụng: Hệ thống cấp thoát nước, PCCC, HVAC, nhà máy điện, hóa chất, thực phẩm, dược phẩm và công nghiệp xử lý nước
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia, Châu Âu
• Bảo hành: 12 tháng (tùy nhà sản xuất và điều kiện sử dụng)

Khớp nối mền cao su

Cao su nối mềm là sản phẩm cao su rỗng dùng để kết nối linh hoạt giữa các ống kim loại. Khớp nối mềm cao su hay còn gọi là khớp nối mềm ống cao su, khớp nối mềm chống rung máy bơm cao su, khớp nối chống rung cao su, khớp nối cao su uốn cong, khớp nối cao su chịu áp lực cao, khớp nối cao su giảm chấn, v.v. Là loại khớp nối ống có độ đàn hồi cao, độ kín khít cao, chịu lực trung bình và chịu được mọi thời tiết. Sản phẩm này sử dụng các ưu điểm của tính đàn hồi của cao su, độ kín khí cao, khả năng chịu lực trung bình, chống chịu thời tiết và chống bức xạ. Được sử dụng rộng rãi trong các hệ thống đường ống khác nhau

Phân loại chống rung bằng cao su mặt bích

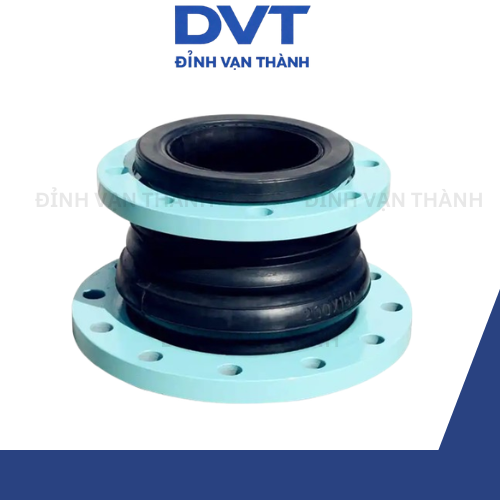

Phân loại theo hình thức bên ngoài Khớp cao su quả cầu đơn, khớp cao su quả cầu đôi, khớp cao su ba quả cầu, khớp cao su giảm tốc đồng tâm, khớp cao su giảm tốc lệch tâm, khớp cao su kiểu kẹp, khuỷu cao su 90 °, v.v.

Sắp xếp theo phương tiện. Các khớp nối cao su thông thường (thông thường), khớp nối cao su nhiệt độ cao, khớp nối cao su chịu axit và kiềm, khớp nối cao su chịu mài mòn, khớp nối cao su đặc biệt để khử lưu huỳnh, v.v.

Phân loại theo áp lực công việc. 0,25Mpa, 0,6Mpa, 1,0Mpa, 1,6Mpa, 2,5Mpa, 4,0Mpa.

Ưu điểm của chống rung bằng cao su mặt bích

1. Mật độ bên trong cao, có thể chịu được áp suất cao, và hiệu ứng biến dạng đàn hồi tốt.

2. Hấp thụ sốc, giảm tiếng ồn, thiết kế sản phẩm nhẹ, dễ dàng lắp đặt và bảo trì.

3. Khi làm việc, nó có thể làm giảm tiếng ồn truyền qua kết cấu, và khả năng hấp thụ rung động mạnh mẽ

Phạm vi sử dụng của chống rung cao su mặt bích

Vì tính năng toàn diện tốt, đầu nối mềm cao su đặc biệt thích hợp cho việc kết nối máy bơm và van 1 chiều, van cổng, đường ống có độ rung lớn, đường ống có nhiệt độ thay đổi thường xuyên. Thường được sử dụng trong nước biển, nước ngọt, nước nóng và lạnh, nước uống, nước thải sinh hoạt, dầu thô, dầu nhiên liệu, dầu bôi trơn, dầu tinh luyện, không khí, khí đốt, hơi nước và bột hạt

Các bước lắp đặt chống rung cao su mặt bích

1. Mặt bích phải được hàn thẳng đứng trước khi lắp đặt (lưu ý: đường nước của mặt bích hướng ra ngoài và khoảng cách lắp đặt kết nối mềm cao su được dành riêng giữa các mặt bích).

2. Dùng dây buộc để nối các mặt bích ở cả hai đầu của mối nối mềm cao su với mặt bích ở đầu ống. (Lưu ý: Dùng phương pháp xiên lần lượt để nén các đai ốc song song và không được ép lệch.)

3. Sau khi lắp đặt xong tiến hành kiểm tra áp lực nước lên đầu nối mềm cao su, sau khi kiểm tra áp lực nước và cân, sử dụng phương pháp ở bước 2 để lần lượt siết chặt các bu lông kết nối để tránh rò rỉ cục bộ.

Chú ý khi lắp đặt chống rung mặt bích

1. Chiều dài lắp đặt của kết nối mềm cao su được tính từ bên ngoài của bề mặt làm kín cao su ở hai đầu quả cầu, và sản phẩm không phân chia hướng dòng chảy;

2. Không được thực hiện thử thủy lực khi các bu lông liên kết của các bộ phận khác nhau không được vặn chặt;

3. Không được mở đầu nối mềm cao su và bu lông nối ống trong giai đoạn vận hành thử áp lực nước;

4. Không được thực hiện việc lắp đặt căng trước ở khoảng cách vượt quá chiều dài tự nhiên của đầu nối mềm cao su;

5. Đường ống phải có giá đỡ cố định hoặc giá đỡ cố định Lực của giá đỡ cố định phải lớn hơn lực dọc trục. Khi lắp đặt thẳng đứng và lắp đặt trên cao, cần lắp đặt các giá đỡ cố định và giá đỡ ứng suất tương ứng ở cả hai đầu của sản phẩm để tránh công việc khỏi bị kéo ra dưới áp lực.

Sự khác biệt giữa kết nối mềm cao su và kết nối mềm kim loại

Sự khác biệt giữa kết nối mềm cao su và kết nối mềm kim loại là gì? Hai người có vẻ rất giống nhau, nhưng vai trò của họ khá khác nhau.

Ống kim loại thép không gỉ, còn được gọi là ống kim loại, kết nối linh hoạt bằng kim loại, ống thép không gỉ, có tính linh hoạt tốt và khả năng chịu nhiệt độ, chịu áp lực, chống ăn mòn, thích hợp cho hơi, nước, dầu và các loại khí công nghiệp khác nhau, dược phẩm và phương tiện vận tải khác.

Quả cầu nối mềm cao su được cấu tạo bởi một lớp cao su bên trong, một lớp gia cố bằng vải dây nylon cao su nhiều lớp, và một ống cao su được kết hợp bởi một lớp cao su bên ngoài. Theo các phương tiện truyền thông khác nhau, vật liệu cao su được sử dụng cũng khác nhau, chẳng hạn như cao su tự nhiên, cao su styren-butadien, cao su butyl, cao su nitrile, cao su EPDM, cao su neoprene, cao su silicone, cao su flo, v.v. Chúng có các chức năng tương ứng là chịu nhiệt, kháng axit, kháng kiềm, chống ăn mòn, chống mài mòn và kháng dầu.

Kết nối mềm kim loại đóng một vai trò quan trọng trong chuyển động của hệ thống đường ống, hấp thụ giãn nở nhiệt và hấp thụ rung động. Chiều dài mô hình kết nối mềm bằng kim loại và phương thức kết nối theo yêu cầu của người dùng.
