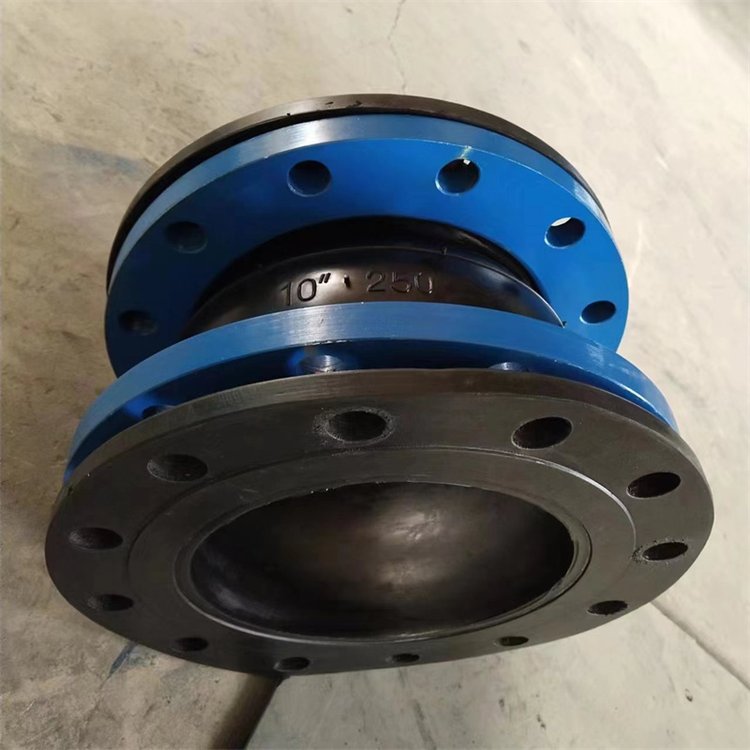

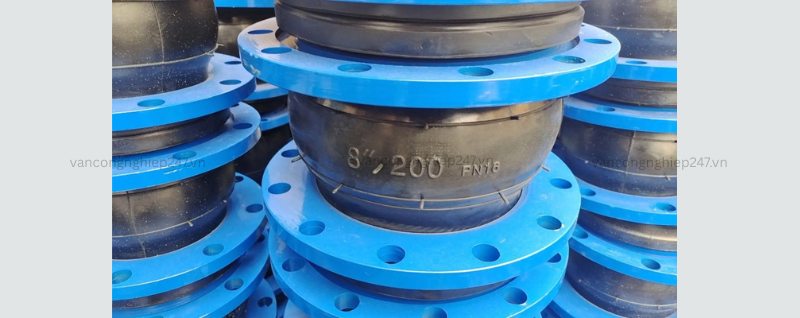

Khớp nối cao su chịu nhiệt
Khớp nối cao su chịu nhiệt được sử dụng để kết nối máy bơm, van, đường ống có rung động lớn và các hệ thống đường ống thường xuyên thay đổi nhiệt độ. Sản phẩm được thiết kế nhằm hấp thụ rung động, giảm tiếng ồn, bù giãn nở nhiệt và bảo vệ hệ thống đường ống trong quá trình vận hành.
Khớp nối cao su chịu nhiệt là phụ kiện đường ống được sản xuất từ cao su tổng hợp chất lượng cao kết hợp với nhiều lớp vải bố sợi polyester cường lực thông qua công nghệ lưu hóa ở nhiệt độ và áp suất cao. Sản phẩm có khả năng chịu nhiệt, chịu áp lực và chống lão hóa vượt trội, phù hợp sử dụng trong các hệ thống đường ống của ngành hóa chất, cấp thoát nước, dầu khí, điện lực, HVAC, phòng cháy chữa cháy (PCCC), công nghiệp thực phẩm, dược phẩm và nhiều lĩnh vực công nghiệp khác. Đặc biệt, sản phẩm đáp ứng tốt các hệ thống đường ống có nhiệt độ làm việc thay đổi liên tục hoặc thường xuyên chịu rung động từ máy bơm và thiết bị.
Sản phẩm sử dụng kết cấu đàn hồi giúp bù chuyển vị theo phương dọc trục, phương ngang và góc lệch của đường ống thông qua khả năng biến dạng của thân cao su. Khớp nối có độ đàn hồi cao, độ kín khít tốt, khả năng chịu nhiệt, chống ăn mòn và chống lão hóa, phù hợp với nhiều môi chất như nước, nước nóng, hơi nóng áp suất thấp, không khí, khí nén, dầu, axit và kiềm nhẹ.
Theo kết cấu, khớp nối cao su chịu nhiệt được sản xuất với nhiều kiểu như hình cầu đơn, hình cầu đôi, dạng giảm, dạng khuỷu và dạng có thanh chống kéo (Limit Rod) nhằm đáp ứng nhiều điều kiện lắp đặt khác nhau. Theo phương pháp kết nối, sản phẩm gồm kiểu mặt bích tiêu chuẩn DIN, JIS, ANSI, BS, kết nối ren hoặc các kiểu kết nối theo yêu cầu.
Ưu điểm nổi bật của sản phẩm là khả năng giảm rung động, giảm tiếng ồn, bù giãn nở nhiệt, bảo vệ máy bơm và van, trọng lượng nhẹ, dễ lắp đặt, tuổi thọ cao và thân thiện với môi trường. Một số model còn được trang bị thanh chống kéo (Limit Rod) giúp hạn chế chuyển vị quá mức và tăng độ an toàn cho hệ thống đường ống trong điều kiện áp suất cao.
Tùy theo vật liệu cao su sử dụng như EPDM, NBR, Neoprene (CR), Silicone hoặc Viton (FKM), sản phẩm có thể làm việc trong dải nhiệt độ từ -30°C đến 250°C, đáp ứng hầu hết các yêu cầu của hệ thống đường ống công nghiệp và dân dụng hiện nay.
Thông số kỹ thuật Khớp nối cao su chịu nhiệt.
- Tên sản phẩm: Khớp nối cao su chịu nhiệt.
- Kích thước: DN32 – DN4000.
- Áp suất làm việc: 0.25 MPa, 0.6 MPa, 1.0 MPa, 1.6 MPa, 2.5 MPa và 6.4 MPa (trong đó PN10, PN16 và PN25 là các cấp áp suất được sử dụng phổ biến).
- Áp suất nổ: Khoảng 2 lần đến 3 lần áp suất làm việc, tùy theo từng cấp áp suất và kết cấu sản phẩm.
- Nhiệt độ làm việc:
- Loại tiêu chuẩn: -20°C đến +115°C.
- Loại chịu nhiệt: -30°C đến +250°C (tùy theo vật liệu EPDM, Silicone hoặc Viton/FKM).
- Môi chất sử dụng: Nước sạch, nước nóng, nước biển, hơi nóng áp suất thấp, khí nén, không khí, dầu, hóa chất, dung dịch axit và kiềm loãng cùng nhiều môi chất công nghiệp khác.
- Khả năng làm việc: Chịu rung động, giảm tiếng ồn, bù giãn nở nhiệt, bù chuyển vị dọc trục, ngang và góc, chống ăn mòn, chống lão hóa và chịu áp suất cao.
- Vật liệu thân cao su: Cao su tự nhiên (NR), EPDM, NBR, Neoprene (CR), Butyl (IIR), Viton (FKM), Silicone, PTFE (tùy theo môi chất và nhiệt độ làm việc).
- Lớp gia cường: Nhiều lớp vải bố sợi polyester hoặc nylon cường lực kết hợp vòng thép chịu lực.
- Vật liệu mặt bích: Thép carbon Q235, thép mạ kẽm, thép không gỉ SS201, SS304, SS316, hoặc nhựa kỹ thuật UPVC, CPVC, PVDF, PPH, RPP theo yêu cầu.
- Kiểu kết nối: Mặt bích, ren hoặc Clamp.
- Tiêu chuẩn mặt bích: DIN, JIS, ANSI, BS, GB/T và các tiêu chuẩn quốc tế khác theo yêu cầu.
- Ứng dụng: Hệ thống hơi nóng, nước nóng, HVAC, chiller, PCCC, cấp thoát nước, hóa chất, dầu khí, điện lực, thực phẩm, dược phẩm và các hệ thống đường ống công nghiệp.
Định nghĩa sản phẩm Khớp nối cao su chịu nhiệt
Khớp nối cao su chịu nhiệt là một loại khớp nối mềm đường ống được cấu tạo từ thân cao su nhiều lớp gia cường bằng vải sợi chịu lực (gồm lớp cao su bên trong, lớp bố vải, vòng dây thép và lớp cao su bên ngoài), kết hợp với mặt bích kim loại hoặc đầu nối ren. Sản phẩm được thiết kế để giảm rung động, giảm tiếng ồn, bù giãn nở nhiệt, hấp thụ chuyển vị dọc trục, ngang và góc, đồng thời bảo vệ máy bơm, van và toàn bộ hệ thống đường ống trong quá trình vận hành.
Sản phẩm còn được biết đến với nhiều tên gọi như khớp nối mềm cao su chịu nhiệt, khớp nối giãn nở cao su, khớp nối cao su chống rung, khớp nối mềm chống rung, khớp nối bù giãn nở cao su, bộ giảm chấn cao su, bộ bù cao su, bộ cách ly rung động đường ống… và được sử dụng rộng rãi trong các hệ thống cấp thoát nước, HVAC, PCCC, hơi nóng, hóa chất, dầu khí, thực phẩm và nhiều ngành công nghiệp khác.
Đối với các hệ thống làm việc ở nhiệt độ cao, khớp nối cao su chịu nhiệt thường được sản xuất từ các vật liệu như EPDM, Silicone hoặc Viton (FKM) kết hợp với kết cấu gia cường nhiều lớp, giúp tăng khả năng chịu nhiệt, chịu áp suất và chống lão hóa. Một số model còn được trang bị thanh chống kéo (Limit Rod) nhằm hạn chế chuyển vị quá mức, nâng cao độ an toàn và đảm bảo hệ thống đường ống vận hành ổn định trong điều kiện áp suất và nhiệt độ khắc nghiệt.
Phân loại cấu trúc Khớp nối cao su chịu nhiệt
Theo phương pháp kết nối, khớp nối cao su chịu nhiệt được chia thành ba loại chính: kết nối mặt bích xoay (mặt bích rời), kết nối mặt bích cố định và kết nối ren. Mỗi kiểu kết nối phù hợp với từng yêu cầu lắp đặt và điều kiện vận hành khác nhau của hệ thống đường ống.
Theo kiểu kết cấu, sản phẩm gồm các dạng hình cầu đơn, hình cầu đôi, hình cầu ba, dạng khuỷu và dạng có thanh chống kéo (Limit Rod). Mỗi kết cấu lại được sản xuất với các phiên bản đồng tâm đường kính bằng nhau, đồng tâm đường kính giảm và lệch tâm đường kính giảm, đáp ứng đa dạng nhu cầu thiết kế và lắp đặt.
Theo hình thức kết nối với đường ống, khớp nối cao su chịu nhiệt có các kiểu kết nối mặt bích, kết nối ren, kết nối kẹp (Clamp) và kết nối mặt bích kết hợp ren, phù hợp với nhiều tiêu chuẩn đường ống như DIN, JIS, ANSI, BS và các tiêu chuẩn quốc tế khác.
Theo đặc tính vật liệu, sản phẩm được chia thành loại tiêu chuẩn, loại chuyên dụng và loại chịu nhiệt. Loại tiêu chuẩn thích hợp cho nước sạch, nước thải và các dung dịch có nhiệt độ từ -15°C đến 80°C. Loại chuyên dụng sử dụng các vật liệu như NBR, Neoprene (CR), Viton (FKM), PTFE để đáp ứng các môi trường chịu dầu, chịu hóa chất, chống ăn mòn, chống ozone hoặc chống mài mòn. Loại chịu nhiệt sử dụng EPDM, Silicone hoặc Viton, có khả năng làm việc với nước nóng, hơi nóng và môi chất nhiệt độ cao lên đến 120°C – 250°C tùy theo vật liệu chế tạo.
Theo cấp áp suất làm việc, khớp nối cao su chịu nhiệt được sản xuất với nhiều mức áp suất khác nhau gồm 0,25 MPa, 0,6 MPa, 1,0 MPa, 1,6 MPa, 2,5 MPa và 6,4 MPa, đáp ứng hầu hết các hệ thống đường ống công nghiệp và dân dụng hiện nay.
Đặc tính hiệu suất Khớp nối cao su chịu nhiệt
Khớp nối cao su chịu nhiệt có độ đàn hồi cao, khả năng làm kín vượt trội, chịu áp suất tốt, chống lão hóa và thích nghi hiệu quả với nhiều điều kiện môi trường khác nhau. Nhờ cấu tạo từ nhiều lớp cao su tổng hợp kết hợp với vải sợi gia cường và vòng thép chịu lực, sản phẩm có mật độ kết cấu cao, chịu được áp suất lớn và duy trì khả năng biến dạng đàn hồi ổn định trong quá trình vận hành.
Sản phẩm có khả năng hấp thụ rung động, giảm tiếng ồn và bù giãn nở nhiệt của hệ thống đường ống, đồng thời giảm ứng suất tác động lên máy bơm, van và các thiết bị liên quan. Đây là giải pháp hiệu quả giúp kéo dài tuổi thọ hệ thống và nâng cao độ an toàn khi vận hành.
Theo đặc tính vật liệu, khớp nối cao su chịu nhiệt được chia thành ba nhóm chính:
Loại tiêu chuẩn: Phù hợp với nước sạch, nước thải và các dung dịch axit hoặc kiềm loãng có nhiệt độ làm việc từ -15°C đến 80°C.
Loại chuyên dụng: Sử dụng các vật liệu như NBR, Neoprene (CR), PTFE hoặc Viton (FKM), thích hợp cho môi trường chịu dầu, hóa chất, chống ozone, chống mài mòn và chống ăn mòn.
Loại chịu nhiệt: Được sản xuất từ EPDM, Silicone hoặc Viton, có khả năng làm việc với nước nóng, hơi nóng và các môi chất nhiệt độ cao từ 80°C đến 250°C tùy theo vật liệu chế tạo.
Theo kết cấu, sản phẩm được sản xuất với nhiều kiểu như hình cầu đơn, hình cầu đôi, hình cầu ba, dạng khuỷu và dạng có thanh chống kéo (Limit Rod) nhằm đáp ứng các yêu cầu bù chuyển vị và điều kiện lắp đặt khác nhau.
Theo cấp áp suất làm việc, khớp nối cao su chịu nhiệt có các mức 0,25 MPa, 0,6 MPa, 1,0 MPa, 1,6 MPa, 2,5 MPa và 6,4 MPa, phù hợp với hầu hết các hệ thống đường ống công nghiệp, HVAC, PCCC, hơi nóng, hóa chất và cấp thoát nước
Các lĩnh vực ứng dụng Khớp nối cao su chịu nhiệt
Khớp nối cao su chịu nhiệt được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp và dân dụng nhờ khả năng chịu nhiệt, giảm rung, giảm tiếng ồn, bù giãn nở nhiệt và bảo vệ thiết bị. Sản phẩm là lựa chọn phù hợp cho các công trình thuộc ngành hóa chất, cấp thoát nước, dầu khí, điện lực, HVAC, thực phẩm, dược phẩm, phòng cháy chữa cháy (PCCC), công nghiệp nhẹ và công nghiệp nặng.
Sản phẩm được ứng dụng phổ biến trong các hệ thống cấp nước, nước nóng, nước tuần hoàn giải nhiệt, nước làm mát của nhà máy nhiệt điện, nước ngưng, hệ thống HVAC và chiller, đường ống hơi nóng áp suất thấp, hệ thống bơm công nghiệp, trạm xử lý nước sạch và nước thải. Trong ngành hóa chất và hóa dầu, khớp nối cao su chịu nhiệt được sử dụng để kết nối các đường ống vận chuyển hóa chất, dầu, dung môi và các môi chất có nhiệt độ cao, giúp hấp thụ rung động và bù chuyển vị do giãn nở nhiệt của đường ống.
Ngoài ra, nhờ khả năng chịu mài mòn, chống ăn mòn và độ đàn hồi cao, sản phẩm còn được sử dụng để vận chuyển khí nén, không khí, vật liệu dạng bột, hạt và nhiều môi chất công nghiệp khác. Đây là giải pháp kết nối linh hoạt giúp bảo vệ máy bơm, van, thiết bị trao đổi nhiệt và toàn bộ hệ thống đường ống, góp phần nâng cao độ ổn định, an toàn và tuổi thọ của công trình.
Lắp đặt và bảo trì khớp nối cao su chịu nhiệt.
Khi lắp đặt khớp nối cao su chịu nhiệt, sản phẩm phải được giữ ở trạng thái tự nhiên, không được kéo giãn, nén hoặc xoắn vượt quá giới hạn chuyển vị cho phép. Việc lắp đặt đúng kỹ thuật giúp khớp nối phát huy tối đa khả năng giảm rung, bù giãn nở nhiệt và kéo dài tuổi thọ của hệ thống.
Đối với các hệ thống đường ống lắp đặt trên cao, theo phương đứng hoặc trong các công trình nhà cao tầng, đường ống phải được gia cố bằng giá đỡ hoặc khung cố định. Khớp nối không được dùng để chịu tải trọng của đường ống hoặc lực dọc trục. Trong trường hợp hệ thống có áp suất cao hoặc chuyển vị lớn, nên sử dụng thanh chống kéo (Limit Rod) để hạn chế biến dạng quá mức và đảm bảo vận hành an toàn.
Khi kết nối bằng mặt bích, ren bu lông nên hướng ra phía ngoài khớp nối. Các bu lông cần được siết theo đường chéo và siết nhiều lần với lực đồng đều để bảo đảm mặt bích ép kín hoàn toàn, tránh rò rỉ hoặc làm biến dạng thân cao su. Sau khi hoàn thành thử áp hoặc sau thời gian dài ngừng vận hành, nên kiểm tra và siết lại bu lông trước khi đưa hệ thống vào hoạt động.
Trong quá trình bảo quản, khớp nối nên được đặt ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp, nguồn nhiệt cao và các hóa chất có tính oxy hóa mạnh. Không để sản phẩm tiếp xúc lâu với dầu mỡ, dung môi hoặc môi trường có nồng độ ozone cao nếu vật liệu cao su không phù hợp. Khi lưu kho trong thời gian dài, có thể phủ một lớp bột talc lên bề mặt cao su để hạn chế lão hóa và bảo vệ tính đàn hồi của sản phẩm.
Trong quá trình sử dụng, cần kiểm tra định kỳ bề mặt cao su, mặt bích và bu lông liên kết để phát hiện sớm các dấu hiệu nứt, phồng, lão hóa hoặc rò rỉ. Đối với các hệ thống vận chuyển hóa chất, axit, kiềm hoặc môi chất ăn mòn, cần lựa chọn đúng vật liệu như EPDM, NBR, Neoprene (CR), Viton (FKM) hoặc PTFE nhằm đảm bảo khả năng chịu hóa chất và kéo dài tuổi thọ của khớp nối.

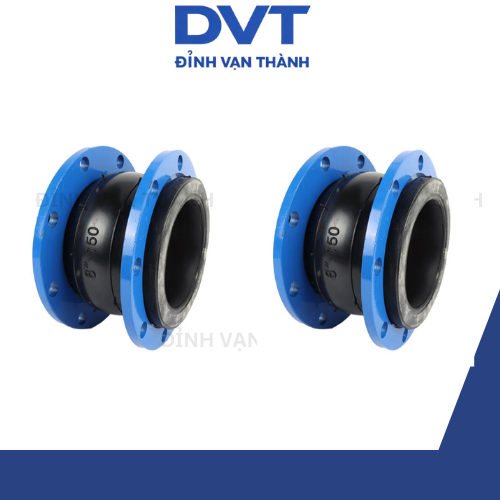

Khớp nối cao su chịu nhiệt
Khớp nối cao su chịu nhiệt là loại khớp nối mềm có độ đàn hồi cao, khả năng làm kín tốt, chịu nhiệt, chịu áp suất và chống lão hóa, được chế tạo từ cao su tổng hợp kết hợp với nhiều lớp vải bố polyester hoặc nylon cường lực thông qua công nghệ lưu hóa ở nhiệt độ và áp suất cao. Sản phẩm có khả năng hấp thụ rung động, giảm tiếng ồn, bù giãn nở nhiệt và bảo vệ máy bơm, van cũng như toàn bộ hệ thống đường ống trong quá trình vận hành.
Tùy theo điều kiện sử dụng, sản phẩm có thể được chế tạo bằng các vật liệu như EPDM, NBR, Neoprene (CR), Silicone, Viton (FKM) hoặc PTFE, đáp ứng các yêu cầu về chịu nhiệt, chịu dầu, chịu hóa chất, chống ăn mòn và chống mài mòn trong nhiều lĩnh vực công nghiệp khác nhau.
Khớp nối cao su chịu axit và kiềm
Đối với các hệ thống vận chuyển axit, kiềm hoặc hóa chất ăn mòn, nên sử dụng khớp nối cao su chịu axit và kiềm được chế tạo từ các vật liệu chuyên dụng như EPDM, Viton (FKM), PTFE hoặc các hợp chất cao su đặc biệt. Các vật liệu này có khả năng chống ăn mòn hóa học, duy trì độ đàn hồi và độ kín khít trong môi trường khắc nghiệt, góp phần bảo vệ hệ thống đường ống và nâng cao tuổi thọ thiết bị.
Hướng dẫn lắp đặt và sử dụng khớp nối cao su chịu nhiệt
Khớp nối cao su chịu nhiệt DN32～DN1200: Áp suất làm việc PN0.6 và PN1.0 MPa.
Khớp nối cao su chịu nhiệt DN32～DN500: Áp suất làm việc PN2.5 MPa.
Khớp nối cao su chịu nhiệt DN32～DN100: Áp suất làm việc PN4.0 MPa.
Tiêu chuẩn mặt bích: Có thể sản xuất theo DIN, ANSI, JIS, BS, GB/T, JB/T hoặc các tiêu chuẩn quốc tế khác theo yêu cầu của hệ thống đường ống.
Khớp nối cao su chịu áp suất cao và chống ăn mòn
Ứng dụng: Nhờ khả năng chịu áp suất cao, chống ăn mòn, giảm rung và bù giãn nở nhiệt hiệu quả, khớp nối cao su chịu nhiệt được sử dụng rộng rãi trong các hệ thống đường ống của ngành hóa chất, xây dựng, cấp thoát nước, dầu khí, điện lực, HVAC, PCCC, công nghiệp nhẹ, công nghiệp nặng, thực phẩm và dược phẩm.
Hướng dẫn sử dụng: Khi sử dụng trong các hệ thống cấp nước nhà cao tầng hoặc đường ống treo, đường ống phải được lắp đặt trên giá đỡ hoặc khung cố định. Trường hợp không thể bố trí giá đỡ, sản phẩm nên được trang bị thanh chống kéo (Limit Rod) để ngăn hiện tượng kéo tuột và đảm bảo hệ thống vận hành an toàn.
Khớp nối cao su chịu nước biển
Khớp nối cao su chịu nước biển, còn gọi là khớp nối giãn nở cao su, khớp nối mềm cao su, khớp nối đàn hồi cao su hoặc bộ giảm chấn rung đường ống, là loại khớp nối có độ đàn hồi cao, khả năng làm kín tốt, chống ăn mòn, chống lão hóa và chịu được điều kiện thời tiết khắc nghiệt. Sản phẩm được chế tạo từ các vật liệu như EPDM, Neoprene (CR), Viton (FKM) hoặc PTFE, phù hợp với các hệ thống sử dụng nước biển, nước muối và môi trường có tính ăn mòn cao.
Khớp nối cao su chịu áp suất cao
Đặc tính hiệu suất:
Kích thước nhỏ gọn, trọng lượng nhẹ, độ đàn hồi cao, lắp đặt và bảo trì thuận tiện.
Có khả năng bù chuyển vị ngang, dọc và góc trong quá trình vận hành, không bị ảnh hưởng bởi sự lệch tâm của đường ống hoặc độ không song song của mặt bích.
Hấp thụ rung động mạnh, giảm truyền tiếng ồn kết cấu và bảo vệ máy bơm, van cũng như toàn bộ hệ thống đường ống.

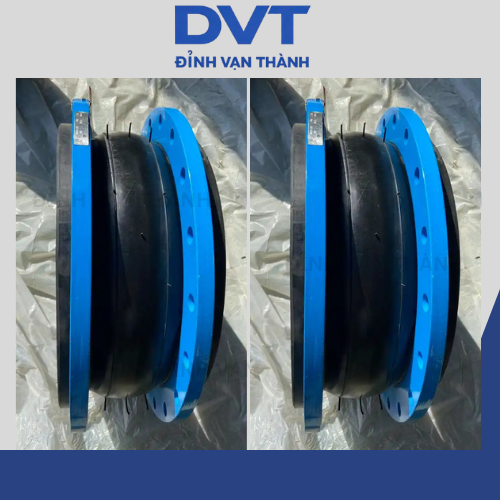

Khớp nối cao su chịu nhiệt
Đặc điểm: Kết cấu nhiều lớp với mật độ cao, khả năng chịu áp suất và chịu nhiệt tốt, biến dạng đàn hồi ổn định, làm kín hiệu quả và tuổi thọ cao.
Ưu điểm: Giảm rung động, giảm tiếng ồn, trọng lượng nhẹ, chống ăn mòn, chịu nhiệt, không độc hại và thân thiện với môi trường.
Ứng dụng: Kết nối máy bơm, van, thiết bị trao đổi nhiệt và các hệ thống đường ống có rung động lớn hoặc thường xuyên thay đổi nhiệt độ trong các nhà máy và công trình công nghiệp.
Môi trường áp dụng: Nước sạch, nước sinh hoạt, nước nóng, nước lạnh, nước biển, nước tuần hoàn, nước thải, dầu thô, dầu nhiên liệu, dầu bôi trơn, dầu tinh chế, không khí, khí nén, hơi nước (tùy vật liệu), axit, kiềm, hóa chất và các môi chất có chứa hạt rắn trong giới hạn cho phép.
Lưu ý:
Các yêu cầu đặc biệt về kích thước, vật liệu hoặc tiêu chuẩn kết nối có thể được gia công theo bản vẽ hoặc yêu cầu kỹ thuật của khách hàng.
Mặt bích có thể sản xuất theo các tiêu chuẩn DIN, ANSI, JIS, BS, GB/T, JB/T hoặc các tiêu chuẩn quốc tế khác theo yêu cầu.
Đối với các kích thước lớn, cấp áp suất tham khảo như sau:
Khớp nối cao su chịu nhiệt DN150 – DN1200: PN10 (1.0 MPa).
Khớp nối cao su chịu nhiệt DN150 – DN600: PN16 (1.6 MPa).
Khớp nối cao su chịu nhiệt DN700 – DN1400: PN6 (0.6 MPa).
Khớp nối cao su chịu nhiệt DN1600 – DN3000: PN2.5 (0.25 MPa), mặt bích thường lựa chọn theo tiêu chuẩn PN6.
Khi sử dụng trong hệ thống cấp nước nhà cao tầng hoặc đường ống treo, đường ống phải được cố định bằng giá đỡ hoặc khung chịu lực.
Nếu không thể bố trí giá đỡ, cần lắp thanh chống kéo (Limit Rod) để ngăn khớp nối bị kéo giãn quá mức khi vận hành.
Lực chịu tải của giá đỡ hoặc khung cố định phải lớn hơn lực dọc trục phát sinh trong quá trình làm việc; nếu không, cần bổ sung thiết bị chống kéo nhằm đảm bảo an toàn và tăng tuổi thọ cho hệ thống đường ống.
