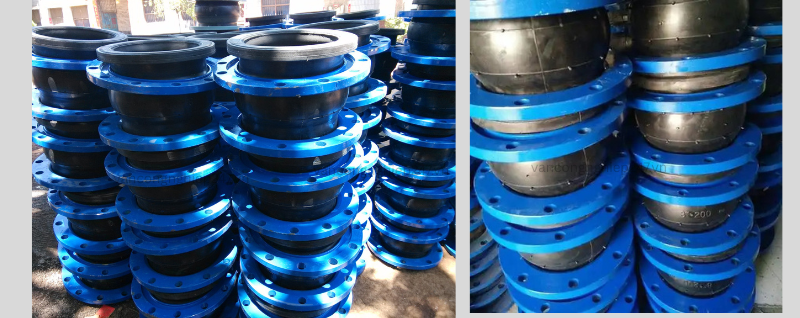

Khớp nối cao su DN200
Khớp nối cao su DN200 (còn được gọi là khớp nối mềm cao su, khớp giãn nở cao su hoặc khớp nối chống rung) là một loại phụ kiện đường ống được sử dụng để bù dịch chuyển, hấp thụ rung động và giảm tiếng ồn trong quá trình vận hành. Sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, phòng cháy chữa cháy, HVAC, nhà máy công nghiệp, trạm bơm, nhà máy xử lý nước thải và các công trình hạ tầng kỹ thuật. Nhờ khả năng đàn hồi cao, khớp nối cao su DN200 giúp giảm tải trọng tác động lên đường ống, bảo vệ máy bơm, van và các thiết bị liên quan, đồng thời nâng cao tuổi thọ cho toàn bộ hệ thống.
Giới thiệu về Khớp nối mềm cao su DN200
Khớp nối mềm cao su DN200 là thiết bị kết nối đường ống chuyên dụng, còn được gọi là khớp nối chống rung, khớp nối giãn nở cao su, bộ giảm chấn đường ống hoặc khớp nối cao su đàn hồi. Sản phẩm được sử dụng rộng rãi trong các hệ thống thoát nước, cấp nước, xử lý nước thải, HVAC, PCCC và công nghiệp, giúp hấp thụ rung động, giảm tiếng ồn và bù đắp sự dịch chuyển của đường ống trong quá trình vận hành.
Khớp nối mềm cao su DN200 kết hợp khả năng đàn hồi của cao su với kết cấu gia cường bằng sợi tổng hợp và mặt bích kim loại, cho phép bù giãn nở dọc trục, dịch chuyển ngang và lệch góc do thay đổi nhiệt độ, rung động của máy bơm hoặc hiện tượng lún nền. Nhờ đó, sản phẩm giúp bảo vệ hệ thống đường ống, giảm tải cho máy bơm, van và các thiết bị kết nối, đồng thời kéo dài tuổi thọ của toàn bộ hệ thống.
Thân khớp nối được sản xuất từ cao su chất lượng cao như EPDM, NBR, Neoprene hoặc Viton (FKM), gia cường bằng nhiều lớp sợi polyester hoặc nylon cường lực và lưu hóa ở nhiệt độ, áp suất cao để tạo thành một khối đồng nhất có độ đàn hồi lớn, khả năng chịu áp lực tốt, kín khít và chống lão hóa hiệu quả. Mặt bích có thể được chế tạo bằng thép carbon mạ kẽm, inox 304 hoặc inox 316, đáp ứng các tiêu chuẩn JIS, DIN, ANSI, BS hoặc GB/T.
Khớp nối mềm cao su DN200 đặc biệt phù hợp với các hệ thống đường ống thoát nước, nước sạch, nước thải, trạm bơm, nhà máy xử lý nước, hệ thống HVAC, chiller, PCCC, nhà máy công nghiệp và công trình hạ tầng. Sản phẩm giúp hạn chế hiện tượng nứt gãy đường ống do rung động hoặc giãn nở nhiệt, đồng thời giảm đáng kể tiếng ồn truyền qua hệ thống.
Van Công Nghiệp Đỉnh Vạn Thành là đơn vị chuyên cung cấp khớp nối mềm cao su DN200 chính hãng với đầy đủ vật liệu, tiêu chuẩn mặt bích và cấp áp lực PN10, PN16, JIS 10K, ANSI 150LB… đáp ứng đa dạng yêu cầu của các dự án cấp thoát nước, xử lý nước, HVAC, PCCC và công nghiệp trên toàn quốc. Sản phẩm luôn có sẵn nhiều kích thước, hỗ trợ tư vấn kỹ thuật, báo giá nhanh và giao hàng trên toàn quốc.
Các thông số kỹ thuật chính khớp nối cao su DN200
Theo các tiêu chuẩn sản xuất phổ biến như dòng khớp nối cao su KXT một cầu hoặc hai cầu, các thông số kỹ thuật tham khảo của khớp nối cao su DN200 bao gồm:
- Đường kính danh nghĩa: DN200 (8 inch)
- Chiều dài lắp đặt tiêu chuẩn: khoảng 210 mm
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn mặt bích: JIS 10K, DIN PN10/PN16, ANSI 150LB, BS
- Khả năng bù dịch chuyển:
- Độ nén dọc trục: 25 mm
- Độ giãn dọc trục: 14 mm
- Độ dịch chuyển ngang: 15 mm
- Độ lệch góc: ±15°
- Áp suất làm việc thông dụng: PN6, PN10 và PN16
- Áp suất thử nghiệm: 1,5 lần áp suất làm việc
- Một số dòng áp lực cao có thể đạt PN25 hoặc cao hơn
- Nhiệt độ làm việc tiêu chuẩn: từ -15°C đến +80°C
- Nhiệt độ đặc biệt: từ -30°C đến +150°C tùy thuộc vào vật liệu cao su
- Môi chất sử dụng: Nước sạch, nước thải, nước biển, khí nén, dầu, hóa chất loãng và nhiều loại môi chất công nghiệp khác
- Các thông số trên có thể thay đổi tùy theo nhà sản xuất, vật liệu chế tạo và yêu cầu kỹ thuật của từng dự án.
Cấu tạo và lựa chọn vật liệu
Khớp nối cao su DN200 được sản xuất bằng công nghệ lưu hóa ở nhiệt độ và áp suất cao, gồm các thành phần chính:
Lớp cao su bên trong tiếp xúc trực tiếp với môi chất.
Nhiều lớp sợi nylon hoặc vải polyester gia cường chịu lực.
Vòng thép tăng cứng giúp ổn định hình dạng sản phẩm.
Lớp cao su bên ngoài chống lão hóa và tác động môi trường.
Hai mặt bích kim loại lắp rời giúp thuận tiện trong quá trình thi công và bảo trì.
Cấu trúc nhiều lớp này giúp sản phẩm đạt được độ bền cơ học cao, khả năng đàn hồi tốt và hiệu quả chống rung vượt trội.
Lựa chọn vật liệu cao su
Cao su tự nhiên (NR): Phù hợp với nước sạch, nước lạnh, khí nén và các môi trường thông thường. Đây là vật liệu có giá thành kinh tế và được sử dụng phổ biến nhất.
Cao su EPDM: Có khả năng chống lão hóa, chịu nhiệt và kháng tia UV tốt. Thích hợp cho nước nóng, nước thải, dung dịch axit hoặc kiềm loãng và các hệ thống lắp đặt ngoài trời.
Cao su NBR: Được sử dụng trong các hệ thống vận chuyển dầu diesel, dầu thủy lực, dầu nhiên liệu và các môi chất chứa dầu khoáng.
Cao su FKM (Viton): Có khả năng chịu hóa chất mạnh, chịu nhiệt độ cao và chống ăn mòn vượt trội. Đây là lựa chọn phù hợp cho ngành hóa chất, hóa dầu và các môi trường làm việc khắc nghiệt.
Vật liệu mặt bích
Mặt bích kết nối thường được chế tạo từ:
Thép carbon mạ kẽm. Inox 304, Inox 316.
Gang cầu hoặc thép đúc. Mặt bích lót PTFE cho môi trường hóa chất đặc biệt.
Việc lựa chọn vật liệu mặt bích cần căn cứ vào áp suất làm việc, môi trường lắp đặt và yêu cầu chống ăn mòn của hệ thống.
Yêu cầu lắp đặt và an toàn
Giá đỡ và điểm neo cố định: Đối với các hệ thống đường ống DN200 trở lên, đặc biệt là các hệ thống cấp nước nhà cao tầng, trạm bơm hoặc đường ống lắp đặt treo, cần bố trí giá đỡ cố định, điểm neo hoặc thanh giới hạn chống kéo để chịu được lực dọc trục phát sinh trong quá trình vận hành.
Siết chặt bu lông đúng kỹ thuật: Các bu lông mặt bích phải được siết đều theo trình tự đối xứng hình chữ thập nhằm bảo đảm lực ép đồng đều trên bề mặt làm kín. Không nên siết một bên trước hoặc siết quá lực vì có thể làm biến dạng thân cao su và giảm tuổi thọ sản phẩm.
Kiểm soát giới hạn dịch chuyển: Khớp nối cao su DN200 được thiết kế với giới hạn dịch chuyển cụ thể. Không được kéo giãn, nén ép hoặc xoắn sản phẩm vượt quá khả năng cho phép của nhà sản xuất. Trong các hệ thống có rung động lớn hoặc áp suất cao, nên sử dụng thêm thanh giới hạn để tăng độ an toàn.
Bảo vệ khỏi tác động môi trường: Khi lắp đặt ngoài trời, nên có mái che hoặc biện pháp bảo vệ phù hợp để hạn chế tác động của ánh nắng trực tiếp, tia UV, nước mưa và môi trường hóa chất. Điều này giúp kéo dài tuổi thọ của lớp cao su và duy trì hiệu suất vận hành ổn định.
Kiểm tra định kỳ: Sau khi đưa hệ thống vào vận hành, cần kiểm tra định kỳ tình trạng bu lông, mặt bích và thân cao su. Nếu phát hiện hiện tượng nứt, lão hóa hoặc rò rỉ, cần tiến hành thay thế kịp thời để bảo đảm an toàn cho hệ thống.
Lựa chọn sản phẩm và khuyến nghị sử dụng
Giá thành của khớp nối cao su DN200 phụ thuộc vào vật liệu cao su, vật liệu mặt bích, tiêu chuẩn kết nối, áp suất làm việc và xuất xứ sản phẩm. Các dòng sử dụng mặt bích inox hoặc cao su chuyên dụng chịu dầu, chịu hóa chất thường có chi phí cao hơn so với các dòng tiêu chuẩn sử dụng thép carbon và cao su tự nhiên.
Khi lựa chọn sản phẩm, cần xác định chính xác các thông số như môi chất sử dụng, nhiệt độ vận hành, áp suất làm việc, vị trí lắp đặt và tiêu chuẩn mặt bích của hệ thống. Đối với các công trình có yêu cầu kỹ thuật cao, nên lựa chọn các dòng khớp nối có thanh giới hạn chống kéo hoặc các thiết kế chuyên dụng nhằm nâng cao độ bền và độ an toàn.
Van Công Nghiệp Đỉnh Vạn Thành hiện là đơn vị nhập khẩu và phân phối các dòng khớp nối cao su DN200 chất lượng cao với đầy đủ tiêu chuẩn JIS, DIN, ANSI và BS. Sản phẩm có đa dạng vật liệu như EPDM, NBR, FKM, inox 304, inox 316, đáp ứng nhu cầu sử dụng trong hệ thống cấp thoát nước, PCCC, HVAC, nhà máy hóa chất, dầu khí, xử lý nước thải và các công trình công nghiệp trên toàn quốc. Với nguồn hàng sẵn kho, đầy đủ chứng từ CO-CQ và đội ngũ kỹ thuật giàu kinh nghiệm, Đỉnh Vạn Thành cam kết mang đến giải pháp kết nối đường ống an toàn, bền bỉ và hiệu quả cho mọi công trình.
