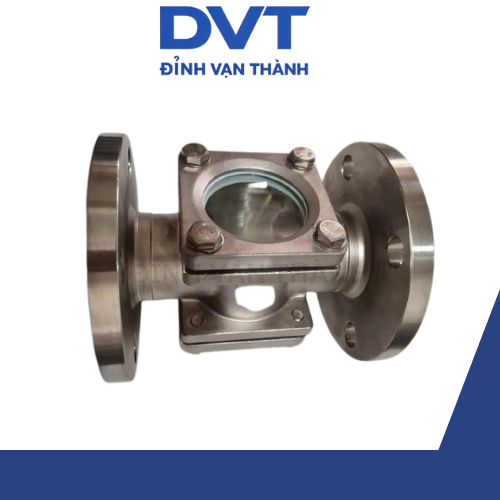

Kính quan sát dòng chảy inox

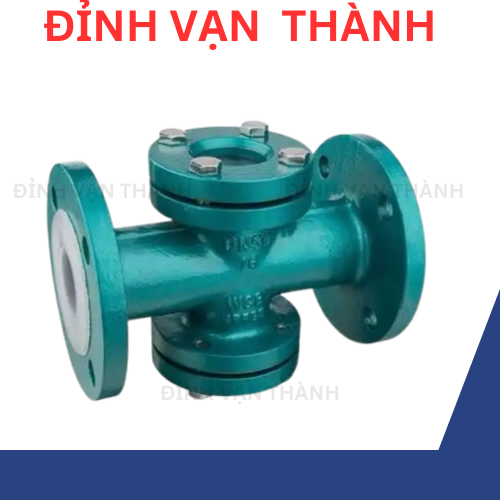

Kính quan sát dòng chảy inox là thiết bị dùng để quan sát tình trạng vật liệu bên trong thùng chứa và thiết bị. Chúng là phụ kiện an toàn và cần được kiểm tra thường xuyên. Chúng được phân loại theo hình dạng thành kính quan sát tròn và hình chữ nhật. Chúng được phân loại theo mục đích thành kính quan sát để xem và kính quan sát để chiếu sáng. Chúng được phân loại theo cấu trúc thành kính quan sát có lớp lót và không có lớp lót, kính quan sát có cổ, kính quan sát có nắp đậy, kính quan sát an toàn hai lớp, kính quan sát cách nhiệt, kính quan sát có lưỡi gạt, kính quan sát có thiết bị xả và kính quan sát thích hợp cho vật liệu dạng bột.

Thông số kỹ thuật kính quan sát dòng chảy inox

• Vật liệu: Thép không gỉ 304/316/321/316L; kính borosilicat, soda-lime, thạch anh; gioăng PTFE/silicon/cao su.
• Kích thước & kết nối: DN15 – DN300; mặt bích, hàn, ren, khớp nối nhanh; tiêu chuẩn ANSI/DIN/JIS.
• Áp suất: PN 0,6 – 2,5 MPa.
• Nhiệt độ làm việc: Soda-lime 150℃, borosilicat 280℃, thạch anh 800℃.
• Đặc tính: Chống ăn mòn, dễ lắp đặt và vệ sinh, quan sát trực quan dòng chảy, tuổi thọ cao.
• Tùy chọn: Có đèn, lớp lót, nắp đậy, cánh gạt, thiết bị xả hoặc đo mức.

Đặc điểm kỹ thuật

• Cho phép quan sát trực tiếp dòng chảy trong đường ống
• Chịu được áp suất và nhiệt độ trong môi trường công nghiệp
• Vật liệu inox chống ăn mòn, phù hợp môi trường hóa chất và thực phẩm
• Thiết kế dễ tháo lắp, thuận tiện bảo trì và vệ sinh
• Có thể kết hợp đèn LED quan sát trong điều kiện ánh sáng yếu

Xuất xứ

Kính quan sát dòng chảy inox hiện nay được sản xuất và nhập khẩu từ nhiều quốc gia như Trung Quốc, Hàn Quốc, Nhật Bản và châu Âu, hoặc gia công OEM theo tiêu chuẩn quốc tế. Tại Việt Nam, sản phẩm được sử dụng phổ biến trong các hệ thống đường ống công nghiệp và dây chuyền sản xuất tự động hóa.

Giới thiệu chung về kính quan sát dòng chảy inox

Với kích thước lắp đặt nhỏ gọn, mô-men xoắn thấp, thao tác đơn giản và nhanh chóng, cùng khả năng điều chỉnh lưu lượng và làm kín tuyệt vời, kính quan sát là loại được sử dụng phổ biến nhất trong các ứng dụng đường kính trung bình đến lớn, áp suất thấp đến trung bình. Kính quan sát van được chia thành hai loại chính: kính quan sát đường ống và kính quan sát thiết bị.

Ứng dụng: Kính quan sát có thể được dùng trong các tháp hóa chất tiếp xúc với nhiệt độ cao, tính ăn mòn mạnh, dễ gây độc, nguy hiểm và dễ kết tinh, nhằm đảm bảo quá trình sản xuất an toàn.

Cấu trúc: Kính quan sát chủ yếu bao gồm đế kính quan sát, kính quan sát, cụm van, v.v.

Trong quá trình sản xuất urê, nhiệt độ hoạt động cao và tính chất ăn mòn mạnh của chất lỏng trong các tháp áp suất trung bình và thấp có thể làm hỏng kính quan sát và làm biến dạng tấm đế. Ngoài ra, ứng suất không đều khi lắp đặt có thể gây nứt kính quan sát. Nếu không phát hiện kịp thời, rò rỉ sẽ xảy ra sau khi khởi động, buộc phải dừng toàn bộ hệ thống để rửa bằng nước nóng và thay kính quan sát, làm phức tạp hoạt động và ảnh hưởng nghiêm trọng đến hiệu quả sản xuất.

Dựa trên đặc điểm của quá trình sản xuất urê, trong đó chất lỏng dễ kết tinh do thay đổi nhiệt độ, và xét đến các loại van đóng ngắt và van cách nhiệt khác nhau, một thiết kế đặc biệt đã được phát triển. Thiết kế này sử dụng đáy của kính quan sát làm thân van, với các van được gắn ở cửa vào trên và dưới để điều khiển. Một đồng hồ đo mức kính quan sát được lắp trên đáy, được bao quanh bởi hơi nước cách nhiệt để ngăn ngừa kết tinh và sai số mức do làm lạnh. Đáy được hàn vào thùng chứa hình tháp, tận dụng nhiệt của tháp để tăng nhiệt độ và ngăn kết tinh.

Nếu kính quan sát bị rò rỉ hoặc hư hỏng, các van ở đáy có thể được đóng trước, cho phép thay kính quan sát mà không cần dừng sản xuất, đảm bảo hoạt động bình thường và bảo vệ an toàn cho người vận hành và môi trường làm việc. Thiết kế này đã được thử nghiệm thành công tại Nhà máy Phân bón Feicheng trên tháp chưng cất sơ bộ urê, lấp đầy khoảng trống trong lĩnh vực kính quan sát cách nhiệt có thể điều khiển được.

Nguyên lý hoạt động kính quan sát dòng chảy inox

Kính quan sát dòng chảy inox, hay còn gọi là thiết bị chỉ thị lưu lượng, vận hành bằng cách lắp trực tiếp trên đường ống hoặc thiết bị, cho phép người vận hành quan sát dòng chảy cũng như phản ứng của chất lỏng, khí, hơi nước hoặc các môi chất khác thông qua cửa sổ trong suốt. Thiết kế này giúp giám sát quá trình sản xuất, phát hiện bất thường và ngăn ngừa rủi ro trong vận hành. Cửa sổ quan sát thường được chế tạo từ kính cường lực, kính borosilicat hoặc kính thạch anh để đảm bảo khả năng chịu áp suất và nhiệt độ cao.

Ứng dụng kính quan sát dòng chảy inox

Kính quan sát dòng chảy inox là phụ kiện quan trọng dùng để theo dõi dòng chảy của môi chất bên trong đường ống. Nó thích hợp để quan sát trạng thái dòng chảy của chất lỏng, khí, hơi nước và các môi chất công nghiệp khác. Thiết bị này được ứng dụng rộng rãi trong các hệ thống đường ống của nhà máy thuộc các ngành dầu khí, hóa chất, dược phẩm, thực phẩm, đồ uống, bảo vệ môi trường, xây dựng, luyện kim, sợi hóa học và công nghiệp hóa chất nói chung.

Sản phẩm còn phù hợp cho các tháp hóa chất hoặc đường ống làm việc trong điều kiện nhiệt độ cao, môi trường ăn mòn mạnh, chất độc hại hoặc dễ kết tinh, nhằm đảm bảo an toàn và hiệu quả sản xuất.

Trong các quy trình sản xuất urê hoặc các chất lỏng dễ kết tinh, kính quan sát cách nhiệt có thể điều chỉnh được giúp duy trì nhiệt độ ổn định, ngăn ngừa sự kết tinh và cho phép thay thế kính quan sát mà không gián đoạn quá trình vận hành.

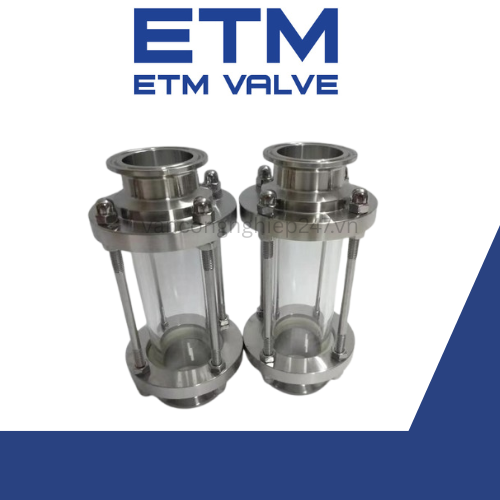

Các phiên bản kính quan sát kết nối nhanh vệ sinh thích hợp để theo dõi dòng chảy chất lỏng trong các đường ống trong ngành công nghiệp đồ uống, sữa, bia và dược phẩm, bao gồm cả dòng hồi lưu hoặc nước làm mát trước bể chứa.

Gương quan sát toàn cảnh có thể được lắp đặt theo chiều ngang hoặc chiều dọc tùy theo thiết kế hệ thống và nhu cầu giám sát.

Tiêu chuẩn và chứng nhận kính quan sát dòng chảy inox

Kính quan sát thẳng không phải là phụ kiện cho ô tô; chúng chủ yếu là thiết bị quan trọng trong hệ thống đường ống công nghiệp và được ứng dụng rộng rãi trong các cơ sở sản xuất thuộc các ngành dầu khí, hóa chất, thực phẩm và dược phẩm.

Các tiêu chuẩn sản xuất cho kính quan sát rất đa dạng, bao gồm các tiêu chuẩn quốc tế như API, ANSI (Mỹ), BS (Anh), JIS, JPI (Nhật Bản) và các tiêu chuẩn phổ biến cho kết nối mặt bích như ANSI, DIN, JIS.

Đối với kính quan sát tháo nhanh hợp vệ sinh, sản phẩm phù hợp với các ngành công nghiệp đồ uống, bia, sữa và dược phẩm, với các yêu cầu nghiêm ngặt về vật liệu đảm bảo vệ sinh và an toàn thực phẩm.

Người dùng nên chỉ định tiêu chuẩn áp dụng khi đặt hàng để đảm bảo tính tương thích với hệ thống và yêu cầu kỹ thuật của từng dự án.

Thống số kỹ thuật

Vật liệu kính quan sát	kính borosilicat cường lực kính thạch anh
Ốc vít và bu lông	20# 304 304L 316 316L
Gioăng làm kín	Gioăng cao su nitrile , gioăng polytetrafluoroethylene, gioăng kim loại, gioăng than chì
Bề mặt niêm phong (làm kín)	Mặt nâng (RF), Mặt phẳng (FF), MFM (Mặt mô-đun), Mặt ghép mộng (TG)
Tiêu chuẩn mặt bích	HG, GB, HGJ, JB, ANSI, JIS, DIN, BS, NF
Tiêu chuẩn sản xuất và thử nghiệm	HGJ501-502-86
Nhiệt độ hoạt động	Thép cacbon: -30℃ ~ +350℃; Thép không gỉ: -80℃ ~ +480℃
Khả năng chịu nhiệt của thủy tinh	Kính borosilicat tôi nhiệt : ≤180℃, kính thạch anh : 1000℃
Khả năng chịu áp lực của thủy tinh	Tấm kính borosilicat tôi nhiệt: ≤3,0MPa; Tấm kính thạch anh : ≤10,0MPa. Ống thủy tinh borosilicate tôi nhiệt : Ống thủy tinh thạch anh :
Thay đổi nhiệt độ nhanh cho phép	–
Vẻ bề ngoài	Thép cacbon: Sơn chống ăn mòn; Thép không gỉ: Xử lý bằng phương pháp tẩy gỉ hoặc sơn chống ăn mòn.

Hướng dẫn an toàn khi sử dụng kính quan sát

Lắp đặt kính quan sát

• Các mặt bích hàn cần được làm sạch và không bị hư hỏng.
• Việc lắp đặt phải được thực hiện bởi nhân viên có trình độ chuyên môn để đảm bảo an toàn và độ chính xác.
• Lắp đặt thấu kính quan sát
• Đảm bảo giá đỡ kính quan sát phẳng và nhẵn.
• Gioăng giữa thấu kính và giá đỡ phải được lắp đặt phẳng, không hư hỏng và không dính dầu mỡ.
• Trước khi siết chặt các vít, xác nhận kính quan sát và nắp đậy đã được lắp đúng vị trí, sau đó siết đều và từ từ để tránh ứng suất lên kính.
• Giới hạn áp suất và nhiệt độ
• Kính quan sát phải vận hành trong phạm vi áp suất cho phép để đảm bảo an toàn.
• Thủy tinh soda-lime: nhiệt độ tối đa 150℃, phạm vi thay đổi nhiệt độ nhanh từ 120℃ xuống 20℃.
• Thủy tinh borosilicat tôi nhiệt: nhiệt độ tối đa 280℃, phạm vi thay đổi nhiệt độ nhanh từ 230℃ xuống 20℃.
• Thủy tinh thạch anh: nhiệt độ tối đa 800℃, phạm vi thay đổi nhiệt độ nhanh từ 500℃ xuống 20℃.
• Các biện pháp này giúp kéo dài tuổi thọ kính quan sát và đảm bảo an toàn vận hành trong các hệ thống công nghiệp.

Các vấn đề thường gặp khi sử dụng kính quan sát dòng chảy inox

Rò rỉ tại các mặt bích và ren ở các mối nối đường ống.

Rò rỉ ở hộp đệm, miếng đệm thắt lưng, hoặc van không thể mở.

Rò rỉ bên trong do lõi van và đế van không kín khít.

Kính quan sát bao gồm một thân van có kênh dẫn chất lỏng và kênh quan sát, một mặt bích nối ống được bố trí ở miệng kênh dẫn chất lỏng, và một mặt bích nối kính quan sát được bố trí ở miệng kênh quan sát. Mặt bích nối kính quan sát được nối với nắp áp suất, cố định kính quan sát giữa mặt bích nối và nắp áp suất. Kính quan sát có đặc điểm là một cánh quạt được bố trí gần kính quan sát trong kênh quan sát. Cánh quạt bao gồm một thanh cánh quạt và các cánh quạt được nối xoay với thanh cánh quạt. Thanh cánh quạt được cố định vào vỏ thân van vuông góc với hướng dòng chất lỏng trong kênh dẫn.
