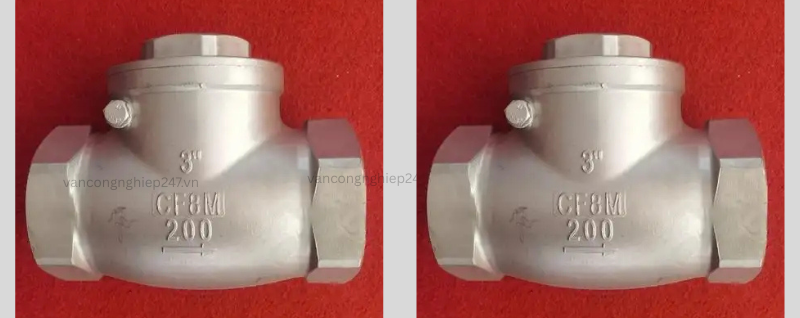

Van 1 chiều ren
Van 1 chiều ren, còn được gọi là van một chiều hoặc van chống chảy ngược, thuộc loại thiết bị van tự động. Chúng chủ yếu được sử dụng để ngăn dòng chảy ngược của môi chất và bảo vệ thân bơm cũng như các thiết bị truyền động.
Van được phân loại thành hai loại chính: van xoay và van nâng. Van xoay hoạt động bằng cách đĩa van quay quanh một trục, giúp giảm lực cản dòng chảy. Van nâng hoạt động bằng cách đĩa van di chuyển theo phương thẳng đứng dọc theo trục để đóng mở và đảm bảo khả năng làm kín.
Van có phạm vi áp suất danh nghĩa từ 1,6–80MPa và phạm vi nhiệt độ làm việc từ -196℃ đến 540℃. Van sử dụng kết nối ren trong. Thân van được chế tạo từ các hợp kim kim loại như WCB, CF8, và bề mặt làm kín được xử lý bằng phương pháp hàn phủ thép không gỉ. Van phù hợp với các môi chất như nước, hơi nước, dầu và chất lỏng ăn mòn.
Trong quá trình lắp đặt, đường ống cần được giữ nằm ngang và nắp van hướng lên trên. Khi lưu trữ lâu dài, cần thực hiện biện pháp chống gỉ để bảo vệ van.
Van được sử dụng rộng rãi trong các hệ thống đường ống thuộc ngành dầu khí, hóa chất, xử lý nước, thực phẩm và dược phẩm nhằm đảm bảo dòng chảy một chiều của môi chất.
Thông số kỹ thuật Van 1 chiều ren
- Kích thước: DN15 – DN100
- Áp suất làm việc: PN10 / PN16 / PN25
- Vật liệu thân: Đồng, gang, thép không gỉ (inox 304/316)
- Kiểu kết nối: Ren trong (BSPT / NPT)
- Nhiệt độ làm việc: 0 – 180°C (tùy vật liệu)
- Môi chất sử dụng: Nước, hơi, dầu, khí
- Kiểu van: Van lò xo / van bi / van đĩa
- Áp dụng: Hệ thống bơm, cấp thoát nước, HVAC, công nghiệp nhẹ
Nguyên lý hoạt động van 1 chiều ren
Loại van này cho phép chất lỏng chỉ chảy theo một hướng và ngăn chặn dòng chảy theo hướng ngược lại. Thông thường, van hoạt động hoàn toàn tự động. Dưới áp suất của dòng chất lỏng theo chiều thuận, đĩa van sẽ mở ra; khi dòng chảy đảo chiều, áp suất chất lỏng kết hợp với trọng lượng của đĩa van sẽ tác động lên đế van, từ đó ngăn dòng chảy ngược.
Van một chiều ren trong và van một chiều kiểu bướm thuộc nhóm van này, bao gồm van một chiều kiểu xoay và van một chiều kiểu nâng. Van một chiều kiểu xoay có cơ cấu bản lề và đĩa van dạng cửa, tựa tự do trên bề mặt đế van nghiêng. Để đảm bảo đĩa van luôn đóng đúng vị trí, cơ cấu bản lề được thiết kế cho phép đĩa van có đủ không gian xoay và tiếp xúc kín hoàn toàn với đế van. Đĩa van có thể được chế tạo hoàn toàn bằng kim loại hoặc kết hợp với da, cao su hay vật liệu tổng hợp tùy theo yêu cầu làm việc.
Khi mở hoàn toàn, van một chiều kiểu xoay gần như không gây cản trở dòng chảy, do đó tổn thất áp suất qua van rất nhỏ. Van một chiều kiểu nâng có đĩa van nằm trên bề mặt làm kín của thân van. Ngoài chuyển động nâng hạ tự do, cấu trúc của nó tương tự như van cổng.
Áp suất dòng chảy sẽ nâng đĩa van khỏi bề mặt làm kín, trong khi dòng chảy ngược làm đĩa van hạ xuống và đóng kín đường ống. Tùy theo ứng dụng, đĩa van có thể được chế tạo bằng kim loại nguyên khối hoặc gắn thêm gioăng, vòng cao su trong giá đỡ đĩa van. Giống như van cổng, đường dẫn dòng chảy của van một chiều kiểu nâng hẹp hơn nên gây tổn thất áp suất lớn hơn so với van một chiều kiểu xoay, trong khi loại xoay có khả năng lưu thông dòng chảy tốt hơn và ít bị hạn chế hơn.
Van 1 chiều có thể được phân loại theo cấu trúc và phương pháp lắp đặt:
1. Van 1 chiều lò xo (ren trong):
Đĩa van có dạng hình đĩa và quay quanh trục của đường dẫn đế van. Nhờ đường dẫn bên trong được tối ưu hóa, nên điện trở dòng chảy nhỏ hơn so với van một chiều kiểu nâng. Loại van này phù hợp cho các ứng dụng đường kính lớn, lưu lượng thấp và thay đổi dòng chảy không thường xuyên, nhưng không thích hợp với dòng chảy xung. Hiệu suất làm kín thấp hơn so với van một chiều kiểu nâng.
Van một chiều kiểu bướm được chia thành ba loại: một đĩa, hai đĩa và nhiều đĩa, chủ yếu phân loại theo đường kính van. Mục đích là giảm tác động thủy lực khi môi chất ngừng chảy hoặc chảy ngược.
2. Van 1 chiều hơi nóng (ren trong):
Là loại van có đĩa van trượt dọc theo đường tâm thẳng đứng của thân van. Van một chiều ren trong thường chỉ lắp đặt trên đường ống nằm ngang. Đối với hệ thống áp suất cao và đường kính nhỏ, có thể sử dụng đĩa van dạng bi.
Cấu trúc thân van tương tự van cổng, do đó hệ số cản chất lỏng tương đối lớn. Thân van và đĩa van có cấu tạo giống van cổng; phần trên đĩa van và nắp van được gia công ống dẫn hướng, giúp đĩa van trượt tự do trong ống dẫn. Khi dòng chảy thuận, đĩa van mở nhờ lực của môi chất; khi dòng chảy dừng, đĩa van tự rơi xuống đế van nhờ trọng lượng bản thân, ngăn dòng chảy ngược.
Trong van một chiều nâng thẳng đứng, hướng dòng vào và ra vuông góc với kênh đế van; còn trong van nâng thẳng đứng, hướng dòng vào và ra trùng với kênh đế van, giúp giảm điện trở dòng chảy so với loại thẳng.
3. Van 1 chiều lá lật:
Là loại van có đĩa van quay quanh một chốt bên trong thân van. Van có cấu trúc đơn giản, chỉ lắp đặt trên đường ống nằm ngang và có khả năng làm kín tốt.
4. Van một cánh bướm đường ống:
Là loại van có đĩa van trượt dọc theo đường tâm thân van. Đây là loại van tương đối mới, có kích thước nhỏ, trọng lượng nhẹ, dễ chế tạo và đại diện cho một hướng phát triển của van một chiều. Tuy nhiên, hệ số cản dòng chảy cao hơn một chút so với van một chiều lá lật.
5. Van một chiều kiểu áp suất:
Loại van này được sử dụng trong hệ thống cấp nước nồi hơi và ngắt hơi nước, kết hợp chức năng của van một chiều kiểu nâng với van cổng hoặc van góc.
Ngoài ra, một số van một chiều không thích hợp lắp tại cửa ra của bơm như: van chân, van một chiều lò xo và van một chiều kiểu chữ Y.
Áp suất định mức hoặc cấp áp suất của van một chiều: PN1.0–16.0MPa, ANSI Class 150–900, JIS 10–20K; kích thước danh nghĩa: DN15–900, NPS 1/4–36; phương thức kết nối: mặt bích, hàn đối đầu, ren, hàn socket, v.v.; nhiệt độ làm việc: -196℃ đến 540℃; vật liệu thân van: WCB, ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, CF8 (304), CF3 (304L), CF8M (316), CF3M (316L), Titanium.
Tùy theo vật liệu lựa chọn, van một chiều có thể sử dụng cho nhiều loại môi chất như nước, hơi nước, dầu, axit nitric, axit axetic, môi chất oxy hóa và urê.
Ứng dụng và thông số kỹ thuật của van 1 chiều ren trong:
Van này được sử dụng trong các đường ống công nghiệp như một thiết bị để ngăn chặn dòng chảy ngược của môi chất.
Trong quá trình sử dụng, môi chất chảy theo hướng mũi tên được chỉ ra trong sơ đồ.
Khi môi chất chảy theo hướng đã định, đĩa van được mở ra nhờ lực của môi chất; khi môi chất chảy ngược lại, đĩa van đóng lại do trọng lượng của chính nó và lực ngược của môi chất, do đó ngăn môi chất chảy ngược trở lại. [11]Nguyên lý hoạt động của nó dựa trên sự chênh lệch áp suất của môi chất và sự chênh lệch áp suất tối thiểu mà tại đó van bắt đầu hoạt động được gọi là áp suất mở của nó.
Các bề mặt làm kín của thân van và đĩa van được làm bằng thép không gỉ thông qua hàn. Ngoài ra, thân van một chiều có thể được làm từ nhiều loại vật liệu khác nhau để phù hợp với các môi trường, nhiệt độ và áp suất khác nhau. Các vật liệu phổ biến bao gồm kim loại (như đồng thau và thép không gỉ) và nhựa (như PVC).
Việc sản xuất, kích thước và hiệu suất của van này phải tuân thủ các tiêu chuẩn quốc gia hoặc ngành liên quan, chẳng hạn như GB/T, HG, JB, ANSI và các bộ tiêu chuẩn khác.
Dựa trên hình dạng cấu trúc, van kiểm tra chủ yếu được chia thành loại nâng và loại xoay. Van một chiều kiểu nâng có đĩa van trượt lên xuống vuông góc với trục đường ống, mang lại hiệu suất làm kín tốt. Chúng phù hợp với môi chất sạch và đường ống có đường kính nhỏ (ví dụ: DN≤200mm). Van một chiều kiểu xoay có đĩa van quay quanh một trục bên ngoài đế van, dẫn đến lực cản dòng chảy thấp. Chúng phù hợp với các hệ thống dễ bị tăng áp đột ngột và đường ống có đường kính lớn (ví dụ: DN≥50mm). Van kiểm tra ren trong sử dụng kết nối ren và phù hợp với đường ống có đường kính nhỏ (ví dụ: DN≤50mm) và áp suất thấp. Kích thước ren phổ biến bao gồm ½ inch, 0,59 inch và ¾ inch.
Các danh mục chính van 1 chiều ren
Van kiểm tra có thể được phân loại theo hình thức cấu trúc của chúng, chủ yếu bao gồm hai loại: loại nâng và loại xoay. Đĩa van của van kiểm tra nâng trượt lên xuống vuông góc với trục đường ống và mở ra nhờ áp suất chất lỏng. Khi dòng chảy đảo chiều, nó tự động đóng lại do trọng lực hoặc lực lò xo. Nó có hiệu suất làm kín tốt và phù hợp với môi chất sạch. Nó có thể được chia thành loại không lò xo và loại có lò xo. Nó chủ yếu được sử dụng trong các đường ống có đường kính nhỏ, chẳng hạn như cấp thoát nước, hệ thống HVAC. Đĩa van của van kiểm tra xoay quay quanh chốt bên ngoài đế van. Khi dòng chảy thuận chiều, nó đẩy mở đĩa van. Khi dòng chảy đảo chiều, đĩa van dính vào đế van do trọng lượng riêng hoặc áp suất chất lỏng. Nó có sức cản dòng chảy thấp và phù hợp với các đường ống có đường kính lớn. Nó có thể được chia thành loại một đĩa, loại hai đĩa và loại nhiều đĩa. Nó được sử dụng trong cấp thoát nước, hóa dầu, nhà máy điện và các hệ thống khác.
Theo phương pháp kết nối, van kiểm tra ren sử dụng giao diện ren và phù hợp với đường ống có đường kính nhỏ, áp suất thấp, chẳng hạn như đường ống nước sinh hoạt [8].Thân van có ren trong hoặc ren ngoài, cho phép nó được kết nối với ren ống. [6]Van một chiều có ren với nhiều kích thước khác nhau, có thể là ren ngoài hoặc ren trong.
Theo chức năng và phương pháp lắp đặt, van một chiều được phân loại thành hai loại: thẳng và vuông góc. Van một chiều thẳng được lắp đặt trên đường ống bằng cách sử dụng kết nối ren. Van một chiều vuông góc có ba dạng: kết nối ren, kết nối tấm và kết nối mặt bích
Lắp đặt và Sử dụng van 1 chiều ren
1. Cả hai đầu của đường dẫn van này phải được bịt kín, và nó nên được bảo quản trong môi trường trong nhà khô ráo, thông thoáng. Nếu bảo quản trong thời gian dài, cần kiểm tra thường xuyên để ngăn ngừa rỉ sét.
2. Trước khi lắp đặt, van cần được làm sạch kỹ lưỡng và loại bỏ mọi hư hỏng phát sinh trong quá trình vận chuyển.
3. Trong quá trình lắp đặt, cần kiểm tra kỹ các ký hiệu và bảng tên trên van để đảm bảo chúng đáp ứng các yêu cầu sử dụng.
4. Van này được lắp đặt trên đường ống nằm ngang với nắp van hướng lên trên.
5. Vị trí lắp đặt phải được lựa chọn hợp lý. Nó thường được lắp đặt ở phía thượng nguồn của ống dẫn vào. Kích thước lắp đặt phải phù hợp với các thông số kỹ thuật tiêu chuẩn và phải tính đến áp suất, nhiệt độ và các điều kiện hoạt động khác của ống.
6. Trong quá trình lắp đặt, hãy đảm bảo các dấu mũi tên trên van thẳng hàng với hướng dòng chảy của chất lỏng.
7. Sau khi lắp đặt, phải tiến hành thử nghiệm để kiểm tra hoạt động của van.
Lợi ích khác:
Hai van được lắp đặt nối tiếp chủ yếu được sử dụng trong các tình huống có yêu cầu cực kỳ cao, chẳng hạn như ngăn ngừa ô nhiễm đường ống nước . Van một chiều thường là phiên bản hiệu suất cao của van một chiều và yêu cầu thử nghiệm nghiêm ngặt hơn . Việc lắp đặt van một chiều trên nồi hơi có thể ngăn hơi nước chảy ngược vào nồi hơi và đảm bảo an toàn hệ thống
