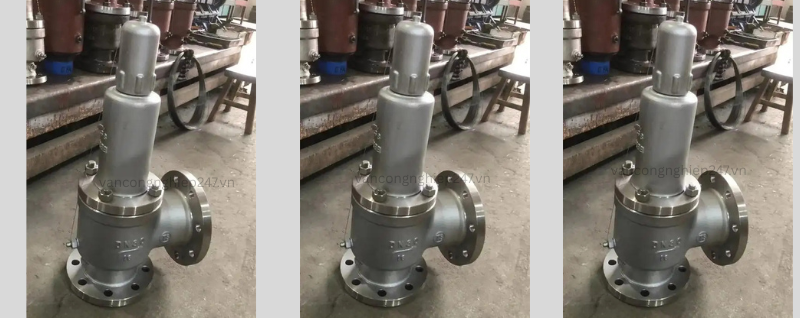

Van an toàn inox

Van an toàn inox là thiết bị bảo vệ áp suất tự động được sử dụng trong các hệ thống đường ống, bình chịu áp lực và nồi hơi công nghiệp. Trong điều kiện vận hành bình thường, van luôn ở trạng thái đóng. Khi áp suất của môi chất trong hệ thống tăng vượt quá giá trị cài đặt, van sẽ tự động mở để xả bớt lưu chất ra ngoài, giúp giảm áp suất về mức an toàn và ngăn ngừa các sự cố do quá áp gây ra.

Nhờ được chế tạo từ thép không gỉ (inox), van có khả năng chống ăn mòn cao, chịu nhiệt tốt và phù hợp với nhiều môi trường làm việc khác nhau như hơi nước, khí nén, nước, hóa chất và thực phẩm. Van an toàn inox thuộc nhóm van tự động, đóng vai trò quan trọng trong việc kiểm soát áp suất, bảo vệ thiết bị, đảm bảo an toàn cho người vận hành và duy trì hoạt động ổn định của toàn bộ hệ thống.

Thông số kỹ thuật van an toàn inox

• Loại van: Van an toàn lò xo
• Vật liệu thân van: Inox 304, Inox 316, Inox 316L
• Vật liệu đĩa van: Thép không gỉ
• Vật liệu lò xo: Thép hợp kim hoặc inox
• Kích thước: DN15 – DN200
• Áp suất làm việc: PN10, PN16, PN25, PN40
• Áp suất cài đặt: Theo yêu cầu hệ thống
• Nhiệt độ làm việc: -20°C đến 250°C (tùy vật liệu làm kín)
• Kiểu kết nối: Ren BSP, NPT hoặc mặt bích JIS, DIN, ANSI
• Môi chất sử dụng: Hơi nước, khí nén, nước, dầu, hóa chất, thực phẩm
• Kiểu vận hành: Tự động xả áp bằng lò xo
• Tiêu chuẩn sản xuất: API 526, ASME, DIN, JIS
• Tiêu chuẩn kiểm tra độ kín: API 527
• Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan, Châu Âu, Trung Quốc
• Ứng dụng: Nồi hơi, bình chịu áp lực, hệ thống hơi nước, khí nén, hóa chất, thực phẩm và dược phẩm.

Giới thiệu về van an toàn inox

Van an toàn là thiết bị bảo vệ áp suất tự động, có chức năng ngăn ngừa tình trạng quá áp trong đường ống, bình chịu áp lực và các hệ thống công nghiệp. Dựa trên chiều cao nâng của đĩa van, van an toàn được chia thành hai loại chính là van an toàn nâng vi sai (Micro Lift) và van an toàn nâng toàn phần (Full Lift). Đối với van an toàn nâng vi sai, chiều cao mở của đĩa van không vượt quá 0,05d₀ (d₀ là đường kính họng xả tối thiểu), trong khi van an toàn nâng toàn phần có chiều cao mở đạt đến 0,25d₀, cho phép lưu lượng xả lớn hơn khi xảy ra quá áp.

Theo cấu tạo, van an toàn có thể được phân thành các loại như van an toàn đối trọng, van an toàn cần gạt, van an toàn lò xo và van an toàn điều khiển bằng xung (pilot operated safety valve). Theo kết cấu thân van, sản phẩm được chia thành van an toàn kín và van an toàn hở. Van an toàn kín được thiết kế để ngăn môi chất thoát ra môi trường, toàn bộ lưu chất xả sẽ được dẫn đến vị trí quy định thông qua đường ống xả, phù hợp với các môi chất độc hại, ăn mòn hoặc có giá trị cao. Trong khi đó, van an toàn hở thường được sử dụng cho các hệ thống hơi nước và khí nén thông thường.

Đối với van an toàn lò xo, mỗi dải áp suất danh nghĩa (PN) có thể tương ứng với nhiều cấp lò xo khác nhau. Vì vậy, ngoài việc xác định model, môi chất sử dụng và nhiệt độ làm việc, khi đặt hàng cần cung cấp thêm thông tin về áp suất cài đặt hoặc áp suất làm kín yêu cầu. Điều này giúp lựa chọn chính xác lò xo phù hợp, đảm bảo van hoạt động ổn định, an toàn và đáp ứng đúng yêu cầu kỹ thuật của hệ thống.

Cấu tạo của van an toàn inox

Van an toàn inox được cấu tạo từ nhiều bộ phận có độ bền cơ học cao và khả năng chống ăn mòn tốt, phù hợp với các hệ thống hơi nước, khí nén, hóa chất, thực phẩm và dược phẩm. Các bộ phận chính của van thường được chế tạo bằng thép không gỉ nhằm đảm bảo tuổi thọ và khả năng làm việc trong môi trường khắc nghiệt.

Thân van (Valve Body): Được làm từ inox 304 hoặc inox 316, có chức năng chịu áp lực và kết nối với hệ thống đường ống.

Đĩa van (Valve Disc): Được chế tạo bằng thép không gỉ, là bộ phận trực tiếp đóng mở để kiểm soát quá trình xả áp.

Ống dẫn hướng (Guide): Làm bằng inox, giúp định hướng chuyển động chính xác của đĩa van trong quá trình hoạt động.

Nắp van (Bonnet): Được sản xuất từ inox, có nhiệm vụ bảo vệ các chi tiết bên trong và giữ ổn định cơ cấu van.

Lò xo (Spring): Thường được làm từ thép hợp kim hoặc inox chịu lực, tạo lực đóng van và quyết định áp suất cài đặt.

Trục van (Stem): Chế tạo bằng thép không gỉ, truyền chuyển động giữa đĩa van và lò xo.

Vít điều chỉnh (Adjusting Screw): Dùng để cài đặt hoặc thay đổi áp suất mở của van.

Tay giật kiểm tra (Test Lever): Được trang bị trên một số model, cho phép kiểm tra khả năng hoạt động của van khi cần thiết.

Bề mặt làm kín (Seat & Disc Sealing Surface): Thường được gia công chính xác hoặc phủ hợp kim cứng chống mài mòn nhằm tăng độ kín và tuổi thọ vận hành.

Nhờ kết cấu bằng inox và thiết kế tối ưu, van an toàn inox có khả năng chống ăn mòn, chịu nhiệt độ và áp suất cao, đảm bảo an toàn cho các hệ thống công nghiệp trong quá trình vận hành.

Lắp đặt thiết bị van an toàn

Tất cả các van an toàn phải được lắp đặt theo phương thẳng đứng nhằm đảm bảo hoạt động chính xác và đạt hiệu quả bảo vệ tối ưu.

Đầu ra của van an toàn không được có bất kỳ vật cản nào để tránh hiện tượng tích tụ áp suất, làm ảnh hưởng đến khả năng xả áp của van.

Trước khi lắp đặt, van an toàn cần được kiểm tra kỹ lưỡng về tình trạng kỹ thuật và khả năng làm kín để đảm bảo vận hành an toàn.

Trong quá trình sử dụng, van an toàn phải được kiểm tra, bảo dưỡng và thử nghiệm định kỳ nhằm duy trì hiệu suất hoạt động và độ tin cậy của thiết bị.

Yêu cầu lắp đặt van an toàn

1. Nồi hơi có công suất bay hơi định mức lớn hơn 0,5 tấn/giờ phải được trang bị ít nhất hai van an toàn. Đối với nồi hơi có công suất bay hơi định mức nhỏ hơn hoặc bằng 0,5 tấn/giờ, phải lắp đặt tối thiểu một van an toàn.

Van an toàn phải được lắp đặt tại đầu ra của bộ quá nhiệt và các vị trí yêu cầu bảo vệ áp suất trên hệ thống hơi nước.

2. Van an toàn phải được lắp đặt theo phương thẳng đứng tại vị trí cao nhất của bao hơi hoặc ống góp hơi của nồi hơi. Không được lắp đặt bất kỳ van khóa, đường ống nhánh hoặc thiết bị lấy hơi nào giữa van an toàn và bao hơi hoặc ống góp.

3. Đối với van an toàn kiểu cần gạt, cần có cơ cấu ngăn đối trọng tự dịch chuyển và thanh dẫn hướng nhằm hạn chế sự lệch hướng của cần gạt. Đối với van an toàn kiểu lò xo, phải có tay nâng kiểm tra và cơ cấu khóa để ngăn vít điều chỉnh bị thay đổi ngoài ý muốn.

4. Đối với nồi hơi có áp suất hơi định mức nhỏ hơn hoặc bằng 3,82 MPa, đường kính họng van an toàn không được nhỏ hơn 25 mm. Đối với nồi hơi có áp suất hơi định mức lớn hơn 3,82 MPa, đường kính họng van an toàn không được nhỏ hơn 20 mm.

5. Diện tích tiết diện của đường ống nối giữa van an toàn và nồi hơi không được nhỏ hơn diện tích tiết diện đầu vào của van. Trường hợp nhiều van an toàn được lắp trên cùng một đoạn ống ngắn nối trực tiếp với bao hơi, diện tích tiết diện của đoạn ống này không được nhỏ hơn 1,25 lần tổng diện tích tiết diện đầu vào của tất cả các van an toàn.

6 Van an toàn phải được trang bị đường ống xả dẫn trực tiếp đến vị trí an toàn, với tiết diện đủ lớn để đảm bảo lưu lượng xả không bị cản trở. Tại đáy đường ống xả cần bố trí đường thoát nước ngưng dẫn đến nơi an toàn. Không được lắp đặt van khóa trên đường ống xả hoặc đường ống thoát nước ngưng. Đường ống xả phải được thiết kế và lắp đặt phù hợp nhằm đảm bảo van hoạt động an toàn trong mọi điều kiện vận hành.

So sánh các thương hiệu van an toàn nhập khẩu và lựa chọn kích thước kết nối

Hiện nay trên thị trường Việt Nam có rất nhiều thương hiệu van an toàn nhập khẩu đến từ các quốc gia như Anh, Đức, Nhật Bản, Hàn Quốc, Ý và Đài Loan. Tuy nhiên, kích thước kết nối và tiêu chuẩn thiết kế của các sản phẩm không hoàn toàn giống nhau. Các dòng van an toàn nhập khẩu thường được sản xuất theo các tiêu chuẩn quốc tế như DIN, ANSI, JIS hoặc BS, tùy thuộc vào xuất xứ và yêu cầu ứng dụng của từng hệ thống.

1. Đối với các dòng van an toàn tiêu chuẩn, phần lớn các thương hiệu nhập khẩu đều sản xuất theo các quy cách kết nối quốc tế nhằm đảm bảo khả năng lắp đặt và thay thế trong nhiều hệ thống công nghiệp khác nhau. Tuy nhiên, vẫn có sự khác biệt nhất định về chiều dài kết cấu, kích thước mặt bích và một số thông số kỹ thuật giữa các hãng. Các dòng van an toàn nâng vi sai thường có kích thước từ DN15 đến DN100, trong khi các dòng van an toàn nâng toàn phần có thể được cung cấp với kích thước từ DN15 đến DN400 hoặc lớn hơn, đáp ứng yêu cầu của các hệ thống có lưu lượng xả lớn.

Qua thực tế sử dụng, có thể nhận thấy rằng ngay cả khi cùng kích thước danh nghĩa DN, kích thước lắp đặt của van an toàn từ các thương hiệu khác nhau vẫn có thể không hoàn toàn tương thích. Ví dụ, van an toàn nâng toàn phần DN150 của các hãng khác nhau có thể có chiều dài thân van, kích thước mặt bích hoặc chiều cao lắp đặt khác nhau. Vì vậy, để đảm bảo khả năng thay thế và lắp đặt thuận tiện, các đơn vị thiết kế và người sử dụng nên kiểm tra kỹ bản vẽ kích thước của từng model trước khi lựa chọn. Đồng thời, nên ưu tiên các thương hiệu nhập khẩu uy tín, tuân thủ các tiêu chuẩn quốc tế nhằm đảm bảo chất lượng, độ an toàn và tính đồng bộ cho hệ thống.

2. Nhiều dòng van an toàn nhập khẩu hiện nay được thiết kế theo tiêu chuẩn API 526 dành cho van an toàn mặt bích bằng thép. Đây là tiêu chuẩn được áp dụng rộng rãi trong các ngành dầu khí, hóa chất, năng lượng và các hệ thống công nghiệp có yêu cầu cao về độ an toàn. Các van an toàn theo tiêu chuẩn này thường có kích thước từ DN25 đến DN200 (1″ đến 8″), cấp áp suất từ Class 150 đến Class 2500 và nhiều lựa chọn đường kính họng xả khác nhau nhằm đáp ứng các yêu cầu lưu lượng đa dạng. Tiêu chuẩn API 526 được đánh giá cao nhờ tính khoa học, khả năng tiêu chuẩn hóa và khả năng thay thế lẫn nhau giữa các sản phẩm của nhiều thương hiệu quốc tế. Với sự phát triển của thương mại toàn cầu và xu hướng sử dụng thiết bị nhập khẩu, đây hiện là một trong những tiêu chuẩn phổ biến nhất đối với van an toàn công nghiệp.

3. Van an toàn điều khiển bằng van phụ (Pilot Operated Safety Valve) là dòng van an toàn cao cấp được sử dụng rộng rãi trong các hệ thống yêu cầu độ chính xác cao. Cấu tạo của van bao gồm một van chính và một van điều khiển (pilot), trong đó van pilot kiểm soát hoạt động đóng mở của van chính. Loại van này có nhiều ưu điểm như lưu lượng xả lớn, khả năng chịu áp suất ngược tốt, độ kín cao, giảm thất thoát môi chất và độ chênh lệch giữa áp suất mở và áp suất đóng thấp. Van thường được sử dụng trong các hệ thống khí tự nhiên, hóa dầu, dầu khí và các ứng dụng áp suất cao. Hiện nay, nhiều thương hiệu van an toàn nhập khẩu nổi tiếng trên thế giới đều cung cấp dòng sản phẩm này với các tiêu chuẩn kết nối và kích thước riêng theo từng nhà sản xuất.

4. Bên cạnh các dòng van an toàn tiêu chuẩn, nhiều thương hiệu quốc tế còn phát triển các dòng van chuyên dụng cho từng lĩnh vực ứng dụng cụ thể như van an toàn cân bằng bằng ống xếp (Bellows Safety Valve), van an toàn hiệu suất cao cho hơi nước, van xả áp chất lỏng và van an toàn điều khiển khí nén. Những sản phẩm này được thiết kế nhằm đáp ứng các yêu cầu đặc biệt về áp suất ngược, nhiệt độ cao, môi trường ăn mòn hoặc lưu lượng xả lớn. Do được phát triển theo các tiêu chuẩn kỹ thuật riêng của từng hãng, kích thước kết nối và chiều dài kết cấu có thể khác nhau đáng kể giữa các thương hiệu. Vì vậy, cần kiểm tra kỹ bản vẽ kỹ thuật trước khi lựa chọn hoặc thay thế.

5. Một số dòng van an toàn nhập khẩu được thiết kế theo tiêu chuẩn riêng của nhà sản xuất nhằm phục vụ các ứng dụng đặc thù trong ngành lọc hóa dầu, khí hóa lỏng và công nghiệp nặng. Các sản phẩm này thường có dải kích thước từ DN25 đến DN150 hoặc lớn hơn, với nhiều tùy chọn vật liệu và cấu hình áp suất khác nhau. Do sử dụng tiêu chuẩn kết nối riêng nên kích thước lắp đặt có thể không tương thích với các dòng van theo tiêu chuẩn DIN hoặc API. Vì vậy, cần đặc biệt lưu ý khi lựa chọn thay thế hoặc nâng cấp hệ thống.

6. Đối với các hệ thống nồi hơi công suất lớn, nhà máy điện và các trạm giảm nhiệt giảm áp, nhiều nhà sản xuất cung cấp các dòng van an toàn chuyên dụng như van an toàn xung (Impulse Safety Valve) hoặc van an toàn điều khiển áp suất nhiều cấp. Cấu trúc và kích thước kết nối của các dòng sản phẩm này có thể khác nhau giữa các thương hiệu. Trong quá trình lựa chọn, cần phân biệt rõ đường kính họng xả, kích thước kết nối và lưu lượng xả thiết kế để đảm bảo van đáp ứng đầy đủ yêu cầu bảo vệ của hệ thống.

Phân loại van an toàn

1. Van an toàn kín hoàn toàn

Khi van an toàn kín hoàn toàn thực hiện xả áp, toàn bộ môi chất sẽ được dẫn ra ngoài thông qua đường ống xả chuyên dụng, ngăn ngừa hoàn toàn hiện tượng rò rỉ ra môi trường bên ngoài. Loại van này thường được sử dụng cho các hệ thống chứa khí độc hại, khí dễ cháy, hóa chất nguy hiểm hoặc các môi chất yêu cầu kiểm soát nghiêm ngặt về an toàn và môi trường.

2. Van an toàn bán kín

Van an toàn bán kín cho phép một phần môi chất được xả qua đường ống thoát, phần còn lại thoát ra ngoài thông qua khe hở giữa nắp van và thân van. Loại van này thường được sử dụng trong các hệ thống chứa khí hoặc hơi không gây ảnh hưởng đến môi trường xung quanh, đồng thời đáp ứng yêu cầu xả áp an toàn cho thiết bị.

3. Van an toàn kiểu hở

Van an toàn kiểu hở được thiết kế với nắp mở, giúp buồng lò xo thông với khí quyển. Cấu tạo này hỗ trợ tản nhiệt tốt hơn cho lò xo, hạn chế ảnh hưởng của nhiệt độ cao đến đặc tính đàn hồi của lò xo trong quá trình vận hành. Van thường được sử dụng cho các hệ thống hơi nước hoặc khí nóng không gây ô nhiễm môi trường và yêu cầu khả năng làm việc ở nhiệt độ cao.
