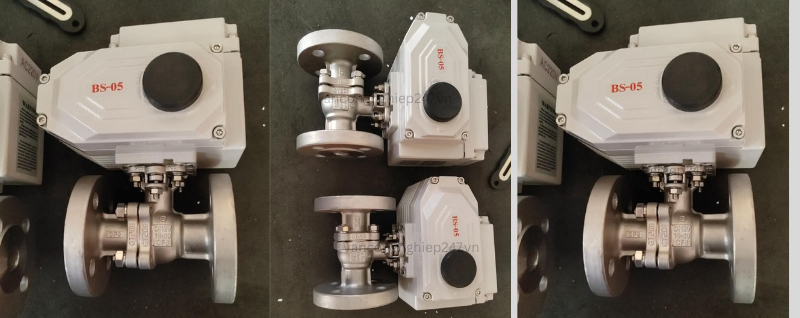

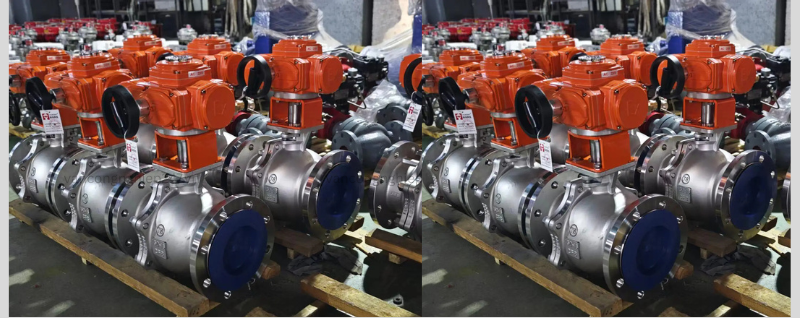

Van bi mặt bích điện

Van bi mặt bích điện là dòng van bi được trang bị bộ truyền động điện, cho phép van đóng mở hoàn toàn tự động mà không cần thao tác thủ công. Bộ truyền động điện có tốc độ phản hồi nhanh, vận hành ổn định, giúp tiết kiệm đáng kể nhân lực và thời gian, đặc biệt phù hợp với các hệ thống yêu cầu tự động hóa cao. Van bi mặt bích điều khiển điện được kết nối với đường ống thông qua hai mặt bích, đảm bảo độ chắc chắn, kín khít và an toàn trong quá trình vận hành. Van có thể làm việc với nhiều mức điện áp khác nhau như 24V, 220V hoặc 380V, phù hợp lắp đặt trong đa dạng hệ thống công nghiệp và dân dụng. Về nguyên lý hoạt động, van bi mặt bích điện là loại van xoay 90°, bên trong có một viên bi được khoan lỗ xuyên tâm. Khi viên bi xoay 90°, lỗ trên viên bi sẽ thẳng hàng hoặc vuông góc với dòng chảy, từ đó cho phép hoặc ngăn chặn hoàn toàn môi chất đi qua. Cấu trúc này giúp van đóng mở nhanh, mô-men xoắn vận hành nhỏ nhưng vẫn đảm bảo độ kín cao. Thân van được thiết kế với đường dẫn dòng chảy thẳng, tổn thất áp suất thấp, giúp môi chất lưu thông dễ dàng. Trước đây, van bi chủ yếu được sử dụng cho mục đích đóng/mở hoàn toàn. Tuy nhiên, với những cải tiến trong thiết kế hiện nay, van bi mặt bích điện cũng có thể được ứng dụng cho điều tiết và kiểm soát lưu lượng ở mức tương đối. Van có cấu trúc nhỏ gọn, dễ lắp đặt, vận hành và bảo trì. Nó phù hợp với nhiều loại môi chất như nước, dung môi, axit, khí tự nhiên, đồng thời vẫn đáp ứng tốt trong các điều kiện làm việc khắc nghiệt với các môi chất đặc biệt như oxy, hydro peroxide, metan và etylen. Thân van có thể được chế tạo dạng liền khối hoặc dạng mô-đun, giúp linh hoạt trong lựa chọn và bảo dưỡng.

Thông số kỹ thuật van bi mặt bích điều khiển điện

• Kích cỡ danh nghĩa: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A(tương đương DN15 – DN200).
• Vật liệu thân van: inox SUS 304, inox SUS 316, gang hoặc thép carbon, phù hợp với nhiều điều kiện làm việc khác nhau.
• Kiểu kết nối: kết nối mặt bích, đảm bảo độ kín và độ ổn định cao khi lắp đặt trên đường ống.
• Tiêu chuẩn mặt bích: BS PN16, JIS 10K.
• Dạng bộ truyền động điện:
• ON/OFF (đóng/mở hoàn toàn)
• Tuyến tính (điều khiển góc mở theo tín hiệu).
• Điện áp hoạt động: 24VDC, 220VAC hoặc 380VAC.
• Áp lực làm việc: 10 bar, 16 bar, 25 bar,… (tùy theo vật liệu và kích cỡ van).
• Nhiệt độ làm việc: từ -10°C đến 180°C.
• Môi trường làm việc: nước, chất lỏng công nghiệp, khí nén, hơi nóng, dung dịch và các loại hóa chất phù hợp với vật liệu van.
• Thương hiệu: Kitz, ETM, VMX, Yaccor, Kosa, Haitima, EM, EA,…
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản, Châu Âu,…
• Thời gian bảo hành: 12 tháng.

Phân loại theo chất liệu van bi mặt bích điện

Dựa vào vật liệu chế tạo thân van và bi van, van bi mặt bích điều khiển điện được phân loại thành nhiều dòng khác nhau nhằm đáp ứng các điều kiện làm việc, môi chất và yêu cầu kỹ thuật riêng biệt của từng hệ thống.

Van bi mặt bích điện bằng gang

Van bi mặt bích điện bằng gang thường được chế tạo từ gang cầu hoặc gang xám, có độ bền cơ học tốt và khả năng chịu áp lực ổn định. Bề mặt thân van thường được phủ epoxy để tăng khả năng chống ăn mòn và hạn chế rỉ sét. Loại van này chủ yếu được sử dụng trong các hệ thống cấp thoát nước, xử lý nước thải, HVAC và các ứng dụng công nghiệp thông thường với áp suất và nhiệt độ trung bình. Ưu điểm nổi bật là giá thành hợp lý, dễ lắp đặt và bảo trì.

Van bi mặt bích điện bằng thép carbon

Van bi mặt bích điện bằng thép carbon (WCB, A105…) có khả năng chịu áp lực và nhiệt độ cao hơn so với van gang. Kết cấu chắc chắn giúp van làm việc ổn định trong các hệ thống hơi nóng, dầu nóng, khí nén và các đường ống công nghiệp nặng. Dòng van này thường được lựa chọn trong các nhà máy nhiệt điện, hóa dầu, luyện kim và các hệ thống yêu cầu độ bền cơ học cao.

Van bi mặt bích điện inox 304

Van bi mặt bích điện inox 304 có khả năng chống ăn mòn tốt, bề mặt sáng bóng và độ bền cao. Loại van này phù hợp với các môi trường nước sạch, thực phẩm, đồ uống, dược phẩm và một số hóa chất nhẹ. Nhờ tính thẩm mỹ và độ an toàn cao, van inox 304 được sử dụng rộng rãi trong các hệ thống yêu cầu vệ sinh và tiêu chuẩn kỹ thuật nghiêm ngặt.

Van bi mặt bích điện inox 316 / 316L

Van bi mặt bích điện inox 316 hoặc 316L là dòng cao cấp, có khả năng chống ăn mòn vượt trội trong môi trường hóa chất, nước biển, axit, kiềm và dung dịch có tính ăn mòn mạnh. Nhờ thành phần molypden trong vật liệu, van inox 316/316L thích hợp cho các ngành công nghiệp hóa chất, dầu khí, xử lý nước biển và các hệ thống làm việc khắc nghiệt.

Van bi mặt bích điện bằng vật liệu đặc biệt

Ngoài các vật liệu thông dụng, van bi mặt bích điện còn được chế tạo từ các vật liệu đặc biệt như inox hai pha (Duplex), Hastelloy hoặc các hợp kim chịu nhiệt, chịu ăn mòn cao. Những dòng van này thường được sử dụng trong các hệ thống đặc thù, yêu cầu kỹ thuật cao và điều kiện vận hành khắc nghiệt, nơi các vật liệu thông thường không đáp ứng được.

Phân loại theo tiêu chuẩn van bi mặt bích điện

Van bi mặt bích điều khiển điện được sản xuất và lắp đặt theo nhiều hệ tiêu chuẩn kỹ thuật khác nhau, nhằm đảm bảo khả năng lắp ráp đồng bộ, độ kín khít, độ bền cơ học và an toàn khi vận hành trong các hệ thống đường ống công nghiệp. Dưới đây là các nhóm tiêu chuẩn phổ biến nhất hiện nay.

Van bi mặt bích điện theo tiêu chuẩn JIS

Tiêu chuẩn JIS (Japanese Industrial Standards) do JISC ban hành, được sử dụng rộng rãi tại Nhật Bản và nhiều quốc gia châu Á. Các cấp áp lực thường gặp gồm JIS 5K, JIS 10K, JIS 16K, JIS 20K. Van theo tiêu chuẩn JIS có kích thước mặt bích, số lỗ bu lông và khoảng cách lỗ đặc trưng, dễ dàng lắp đặt với các hệ thống đường ống nhập khẩu từ Nhật Bản, Hàn Quốc, Đài Loan.

Loại van này thường được sử dụng trong các hệ thống nước, hơi, khí nén và công nghiệp nhẹ.

Van bi mặt bích điện theo tiêu chuẩn DIN

Tiêu chuẩn DIN do DIN ban hành, phổ biến tại châu Âu và nhiều dự án công nghiệp quốc tế. Các cấp áp lực thường dùng là PN10, PN16, PN25, PN40. Van theo tiêu chuẩn DIN có độ chính xác cao, khả năng chịu áp lực tốt và độ đồng bộ cao trong hệ thống. Van bi mặt bích điện tiêu chuẩn DIN thường được sử dụng trong các ngành cấp thoát nước, xử lý nước thải, hóa chất, năng lượng và công nghiệp nặng.

Van bi mặt bích điện theo tiêu chuẩn BS

Tiêu chuẩn BS (British Standards) do BSI ban hành, được áp dụng rộng rãi tại Anh và các quốc gia sử dụng tiêu chuẩn châu Âu – Commonwealth. Các cấp áp lực phổ biến gồm BS PN10, BS PN16. Van theo tiêu chuẩn BS có kết cấu chắc chắn, khả năng làm kín tốt và phù hợp cho các hệ thống nước, hơi và khí trong công nghiệp và dân dụng.

Van bi mặt bích điện theo tiêu chuẩn ANSI / ASME

Tiêu chuẩn ANSI và ASME do ANSI và ASME ban hành, được sử dụng chủ yếu tại Mỹ và các dự án dầu khí, hóa dầu quốc tế. Các cấp áp lực thường gặp là Class 150, Class 300, Class 600. Van theo tiêu chuẩn ANSI/ASME có khả năng chịu áp suất và nhiệt độ cao, thích hợp cho môi trường làm việc khắc nghiệt như dầu khí, hóa chất, hơi quá nhiệt.

Van bi mặt bích điện theo tiêu chuẩn ISO

Tiêu chuẩn ISO do ISO ban hành, mang tính quốc tế và được áp dụng rộng rãi trong các dự án đa quốc gia. Van bi mặt bích điện theo ISO thường đảm bảo tính tương thích cao giữa các hệ thống khác tiêu chuẩn, giúp thuận tiện trong thiết kế, lắp đặt và bảo trì.

Đặc điểm và công dụng của van bi mặt bích điện

Van bi chủ yếu được sử dụng để đóng ngắt hoặc kết nối môi chất trong hệ thống đường ống. Ngoài ra, trong một số trường hợp, van cũng có thể được dùng để điều tiết và kiểm soát lưu lượng chất lỏng. So với nhiều loại van khác, van bi sở hữu nhiều ưu điểm nổi bật như sau:

Tổn thất áp suất thấp: Van bi có khả năng cản trở dòng chảy rất nhỏ, được đánh giá là thấp nhất trong các loại van công nghiệp hiện nay. Ngay cả với các van bi có đường kính nhỏ, tổn thất áp suất vẫn ở mức rất thấp, giúp dòng chảy lưu thông hiệu quả.

Mô-men xoắn vận hành nhỏ: Ổ đỡ lực đẩy được thiết kế hợp lý giúp giảm ma sát trên trục van, nhờ đó trục van vận hành trơn tru, nhẹ nhàng và ổn định trong thời gian dài.

Khả năng làm kín vượt trội: Đế van sử dụng vòng đệm làm từ các vật liệu đàn hồi như polytetrafluoroethylene (PTFE), giúp van dễ dàng đạt được độ kín cao. Đặc biệt, khả năng làm kín của van bi còn tăng lên khi áp suất môi chất trong đường ống tăng.

Gioăng làm kín trục van bền bỉ: Trục van chỉ thực hiện chuyển động quay mà không chuyển động tịnh tiến lên xuống, do đó gioăng phớt trục ít bị mài mòn. Điều này giúp nâng cao độ bền và khả năng làm kín, nhất là trong điều kiện áp suất cao.

Tuổi thọ cao, ma sát thấp: Nhờ đặc tính tự bôi trơn tốt của các vật liệu như PTFE, ma sát giữa bi và bề mặt làm kín rất nhỏ, từ đó giảm hao mòn và kéo dài tuổi thọ cho van.

Thiết kế an toàn chống bật trục van: Trục van được lắp từ phía dưới, kết hợp với bậc nhô ở đầu trục giúp ngăn chặn hiện tượng trục van bị bật ra ngoài. Trong trường hợp hỏa hoạn làm hư hỏng gioăng, bậc nhô này vẫn tạo tiếp xúc kim loại với thân van, giúp duy trì khả năng làm kín ở mức an toàn.

Chức năng chống tĩnh điện: Van được trang bị lò xo chống tĩnh điện lắp giữa bi, trục van và thân van, có tác dụng xả điện tích tĩnh phát sinh trong quá trình đóng mở, đảm bảo an toàn khi làm việc với các môi chất dễ cháy nổ.

Báo giá van bi mặt bích điều khiển điện

Giá van bi mặt bích điều khiển điện thay đổi theo nhiều yếu tố như kích thước, vật liệu, tiêu chuẩn bích, điện áp điều khiển, áp suất làm việc và thương hiệu. Dưới đây là bảng giá tham khảo (chưa bao gồm VAT và chi phí vận chuyển):

Bảng giá tham khảo van bi mặt bích điều khiển điện

• Dòng sản phẩm Kích thước (DN) Vật liệu Điện áp Khoảng giá (USD / bộ)
• Van bi điện mặt bích – Thường DN15 – DN50 Gang 220V / 24V 1.200.000 – 2.500.000
• Van bi điện mặt bích – Inox DN15 – DN50 Inox 304 / 316 220V / 24V 2.000.000 – 4.500.000
• Van bi điện mặt bích – Cao cấp DN65 – DN150 Inox 316L 24V / 220V 4.500.000 – 9.500.000
• Van bi điện mặt bích – Dòng công nghiệp nặng DN150 – DN200 Inox + actuator tuyến tính 220V / 380V 9.000.000 – 18.000.000
• Van bi điện mặt bích – Model tuyến tính (Điều khiển lưu lượng) DN15 – DN150 Inox 316 24V / 220V 6.500.000 – 15.000.000

Lưu ý: Giá chỉ mang tính tham khảo và có thể thay đổi tùy nhà cung cấp, nơi sản xuất và điều kiện thị trường.
