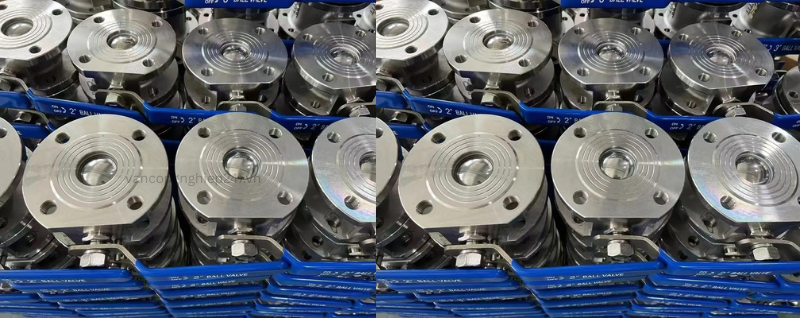

Van bi mặt bích kẹp
Van bi mặt bích kẹp là một loại van công nghiệp điều khiển dòng chảy chất lỏng bằng cách xoay tấm van 90 độ. Nó có cấu trúc lắp đặt dạng tấm mỏng và thiết kế siêu mỏng đạt được nhờ các bu lông hai đầu kết nối với mặt bích ống, giúp rút ngắn chiều dài kết nối và giảm sức cản dòng chảy của môi chất một cách hiệu quả. Thân van bao gồm các bộ phận như bi, đế và trục. Việc xoay tấm van tạo ra sự giảm áp suất nhỏ, làm cho nó phù hợp để điều khiển dòng chảy của cả môi chất khí và lỏng. Các phương pháp làm kín của van bao gồm làm kín bằng vật liệu đàn hồi và làm kín bằng kim loại. Làm kín bằng vật liệu đàn hồi sử dụng vòng đệm được nhúng, trong khi làm kín bằng kim loại phù hợp với môi trường nhiệt độ cao.
Cấu trúc của nó được trang bị thiết bị tải trước lò xo để giảm mô-men xoắn vận hành và hỗ trợ các phương pháp truyền động bằng khí nén, điện và thủ công. Một số sản phẩm kết hợp công nghệ điều khiển thông minh, tích hợp chức năng giám sát từ xa và cảnh báo sớm lỗi, đồng thời kết hợp công nghệ IoT để đạt được khả năng giám sát trạng thái hoạt động theo thời gian thực. Việc lắp đặt phải theo phương ngang và vượt qua các bài kiểm tra độ bền và độ kín (1,5 lần/1,1 lần áp suất danh nghĩa).
Van này chủ yếu được sử dụng trong hệ thống nước làm mát của nhà máy dầu khí, hóa chất, xử lý nước và nhiệt điện, và có thể xử lý môi chất chứa sợi hoặc hạt. Các sản phẩm cách nhiệt duy trì nhiệt độ môi trường ổn định thông qua thiết kế đặc biệt, giảm tiêu thụ năng lượng và phù hợp với điều kiện làm việc khắc nghiệt.
Thông số kỹ thuật van bi mặt bích kẹp
- Kích thước danh nghĩa: DN15 – DN300
- Áp suất làm việc: PN16 – PN40 (1.6 – 6.4 MPa)
- Nhiệt độ làm việc:
- Gioăng PTFE: -40°C ~ 180°C
- Gioăng PPL / kim loại: 300°C ~ 450°C
- Vật liệu thân van: Thép carbon, inox 304 / 316 / 316L
- Kiểu kết nối: Mặt bích kẹp (wafer), lắp giữa hai mặt bích
- Môi chất sử dụng: Nước, dầu, khí, hơi, axit, kiềm, bột giấy, chất lỏng sợi
- Tiêu chuẩn thiết kế: GB12237, API 608, API 6D, DIN3357
- Tiêu chuẩn mặt bích: DIN EN 1092-1, ANSI B16.5, GB/T 9112–9131
- Tiêu chuẩn kiểm tra: API 598, GB/T 13927, JB/T 9092
- Tiêu chuẩn chống cháy: API 607, ISO 10497
- Phương thức vận hành: Tay gạt, khí nén, điện
- Ứng dụng: Dầu khí, hóa chất, xử lý nước, thực phẩm, dược phẩm, điện lực, công nghiệp nhẹ
Giới thiệu sản phẩm van bi mặt bích kẹp
Van bi mặt bích kẹp, còn được gọi là van bi dạng tấm mỏng, là một loại van có đặc điểm là chiều dài ngắn, trọng lượng nhẹ và dễ lắp đặt. Van bi có thể được mở và đóng nhanh chóng bằng cách xoay quả cầu 90° để cắt hoặc điều chỉnh chất lỏng. Van bi kẹp được sử dụng rộng rãi trong ngành dầu khí, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ và các lĩnh vực khác để điều chỉnh hoặc cắt dầu, nước, khí và chất lỏng dạng bột giấy hoặc sợi.
Van bi mặt bích kẹp có những ưu điểm đáng kể như chiều dài cấu trúc ngắn, trọng lượng nhẹ, lắp đặt thuận tiện và tiết kiệm vật liệu, phù hợp với các ứng dụng có không gian lắp đặt tương đối ngắn. Phương pháp kết nối của nó sử dụng kết nối kẹp, nhỏ hơn và gọn hơn so với kết nối mặt bích. Nó được thiết kế cho điều kiện không gian hẹp. Ghế van sử dụng cấu trúc làm kín đàn hồi, không chỉ cung cấp khả năng làm kín tốt hơn mà còn giúp việc mở và đóng dễ dàng hơn và ít tốn sức hơn. Cấu trúc này được niêm phong chắc chắn và dễ dàng mở và đóng. Trục van có cài đặt chống tĩnh điện, có thể được trang bị chức năng khóa để ngăn ngừa hoạt động ngẫu nhiên và có thiết kế thiết bị chống tách rời. Thân van sử dụng thiết kế bệ cao, tuân thủ tiêu chuẩn ISO 5211 và có thể lắp đặt trực tiếp bộ truyền động khí nén hoặc điện mà không cần giá đỡ bổ sung, đảm bảo kết nối phù hợp và tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì.
Van bi mặt bích kẹp mở và đóng bằng cách xoay một quả cầu (phần tử đóng) xung quanh đường tâm của thân van (thường là 90°). Lõi bi có hai cấu trúc: loại O và loại V. Loại O được sử dụng cho môi trường không có tạp chất, trong khi loại V có lỗ mở hình chữ V và khả năng cắt bỏ tạp chất. Van bi mặt bích kẹp có chức năng giảm áp tự động độc đáo. Khi áp suất của môi chất trong khoang van vượt quá tải trước của lò xo, ghế van ở đầu ra sẽ co lại và tách khỏi bi, đạt được hiệu quả giảm áp tự động. Sau khi giảm áp, ghế van sẽ tự động trở lại vị trí ban đầu.
Các phương pháp truyền động bao gồm thủ công, khí nén và điện. Bộ truyền động khí nén được chia thành loại có lò xo (tác động đơn, lò xo hồi phục) và loại không có lò xo (tác động kép). Tiêu chuẩn phòng cháy chữa cháy tuân thủ API 607 và ISO 10497, đồng thời được trang bị kết cấu chống cháy, do đó nó vẫn có thể hoạt động đáng tin cậy trong trường hợp xảy ra hỏa hoạn.
Thông số và tiêu chuẩn kỹ thuật van bi mặt bích kẹp
Đường kính danh nghĩa của van bi mặt bích kẹp thường nằm trong khoảng từ DN15 đến DN300. Phạm vi áp suất danh nghĩa thường là PN16 đến PN40, tương ứng với áp suất khoảng 1,6 đến 6,4 MPa.
Phạm vi nhiệt độ áp dụng thay đổi tùy thuộc vào vật liệu làm kín. Ví dụ, phạm vi nhiệt độ áp dụng cho các vật liệu làm kín mềm như polytetrafluoroethylene (PTFE) là khoảng -40°C đến 180°C. Khi sử dụng vật liệu làm kín cứng như PPL hoặc làm kín kim loại, nhiệt độ áp dụng có thể đạt tới 300°C đến 450°C.
Các vật liệu thân van thông thường bao gồm thép cacbon và thép không gỉ (như 304, 316, 316L). Van này phù hợp với nhiều loại môi chất như nước, hơi nước, dầu, khí, axit, kiềm, bột giấy và chất lỏng dạng sợi.
Thiết kế và sản xuất van bi mặt bích kẹp tuân thủ các tiêu chuẩn như GB12237-89, API608, API 6D và DIN3357. Kích thước kết nối mặt bích tham khảo các tiêu chuẩn như DIN EN 1092-1, GB/T 9112-9131 và ANSI B16.5. Các tiêu chuẩn an toàn cháy nổ bao gồm API 607 và ISO 10497. Việc kiểm tra và thử nghiệm được tiến hành theo các tiêu chuẩn như API 598, GB/T 13927 và JB/T 9092.
Các thương hiệu và nhà sản xuất
DE LOCKE, một thương hiệu của Đức, VMX, ODK một thương hiệu của CHINA là một thương hiệu van bi mặt bích kẹp nhập khẩu nổi tiếng. Công ty TNHH Van Công Nghiệp Đỉnh Van Thành là một trong những nhà sản xuất lớn trong nước. Được thành lập vào năm 2009 với vốn đăng ký là 5 triệu nhân dân tệ, công ty chủ yếu sản xuất van bi, van cổng và các sản phẩm khác. Các thương hiệu khác bao gồm Van Ruitong, Aprit, v.v.
Các lĩnh vực ứng dụng van bi mặt bích kẹp
Van bi mặt bích kẹp được sử dụng rộng rãi trong các ngành công nghiệp dầu khí, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ, sản xuất giấy, khai thác mỏ, thực phẩm, dược phẩm, cấp thoát nước, đô thị, thiết bị máy móc và điện tử. Van này thích hợp để điều chỉnh hoặc cắt các môi chất khác nhau như dầu, nước, khí, hơi nước, axit, kiềm, bột giấy hoặc chất lỏng dạng sợi, axit nitric, axit axetic, môi chất oxy hóa, urê, và thậm chí cả môi chất có điều kiện làm việc khắc nghiệt như oxy, hydro peroxit, metan và etylen.
