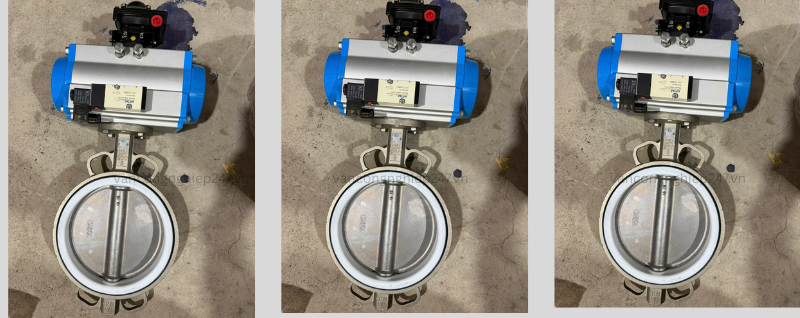

Van bướm inox điều khiển khí nén DN200
Van bướm inox điều khiển khí nén DN200 là dòng van công nghiệp sử dụng thân và đĩa van bằng inox, kết hợp với bộ truyền động khí nén để đóng mở hoặc điều tiết lưu chất trong hệ thống đường ống. Van có kích thước danh nghĩa DN200 (8 inch), làm việc trong dải nhiệt độ từ -35°C đến 180°C và được ứng dụng rộng rãi trong các hệ thống xử lý nước, hóa chất, thực phẩm, dược phẩm, dầu khí và nhiều ngành công nghiệp khác.
Sản phẩm sử dụng thiết kế đĩa van tự định tâm giúp giảm mô-men xoắn vận hành, cho phép đóng mở nhanh chỉ với góc quay 90°. Bộ truyền động khí nén có thể lựa chọn loại tác động đơn hoặc tác động kép, kết hợp với van điện từ để điều khiển tự động từ xa. Hệ thống làm kín sử dụng các vật liệu như EPDM, NBR hoặc PTFE, đáp ứng tiêu chuẩn kín khít cao và phù hợp với nhiều loại môi chất khác nhau. Đối với các ứng dụng yêu cầu vệ sinh nghiêm ngặt, thân van inox CF8 hoặc CF8M (Inox 304/316) đảm bảo khả năng chống ăn mòn vượt trội và đáp ứng tiêu chuẩn ngành thực phẩm, đồ uống và dược phẩm. Trong quá trình vận hành, cần kiểm tra định kỳ bộ phận làm kín, bộ truyền động khí nén và thực hiện vệ sinh hệ thống phù hợp để duy trì hiệu suất hoạt động ổn định và kéo dài tuổi thọ thiết bị.
Thông số kỹ thuật van bướm inox điều khiển khí nén DN200
- Tên sản phẩm: Van bướm inox điều khiển khí nén DN200
- Kích thước danh nghĩa: DN200 (Ø219 mm)
- Thân van: Inox 304 (CF8), Inox 316 (CF8M)
- Đĩa van: Inox 304, Inox 316
- Gioăng làm kín: EPDM, NBR, PTFE, Viton
- Kiểu kết nối: Wafer, Lug, mặt bích
- Tiêu chuẩn mặt bích: JIS 10K, ANSI Class 150, DIN PN10/PN16
- Bộ truyền động: Khí nén tác động đơn (Single Acting) hoặc tác động kép (Double Acting)
- Áp suất khí điều khiển: 3 – 8 bar
- Áp suất làm việc: PN10, PN16, ANSI 150LB
- Nhiệt độ làm việc: -20°C đến 180°C (tùy vật liệu gioăng)
- Góc đóng mở: 0° – 90°
- Thời gian đóng mở: 1 – 5 giây (tùy bộ truyền động)
- Tiêu chuẩn kín: ISO 5208 Class A
- Kiểu điều khiển: ON/OFF hoặc tuyến tính (điều tiết)
- Tín hiệu điều khiển: Van điện từ 24VDC, 220VAC hoặc Positioner 4-20mA
- Môi chất sử dụng: Nước sạch, nước thải, khí nén, hơi nóng áp suất thấp, hóa chất, thực phẩm, dược phẩm
- Cấp bảo vệ bộ truyền động: IP65, IP67 (tùy chọn)
- Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu
- Bảo hành: 12 – 24 tháng.
Nguyên lý hoạt động của van bướm khí nén bằng thép không gỉ DN200
Van bướm khí nén bằng thép không gỉ DN200 sử dụng đĩa van hình tròn quay quanh trục van để thực hiện chức năng đóng mở hoặc điều tiết lưu chất trong đường ống. Thiết bị được điều khiển bằng bộ truyền động khí nén, giúp vận hành tự động nhanh chóng và ổn định. Ngoài chức năng đóng ngắt, van còn có thể được sử dụng để điều chỉnh lưu lượng trong nhiều hệ thống công nghiệp. Hiện nay, van bướm inox điều khiển khí nén DN200 được ứng dụng rộng rãi trong các đường ống có kích thước trung bình và lớn thuộc các ngành cấp thoát nước, thực phẩm, hóa chất, dược phẩm và xử lý môi trường.
Ưu điểm nổi bật của dòng van này là kết cấu đơn giản, kích thước gọn nhẹ, trọng lượng thấp và chi phí đầu tư hợp lý. Bộ truyền động khí nén kết hợp với van điện từ 5/2 hoặc 3/2 giúp điều khiển đóng mở nhanh chỉ trong vài giây. Khi van mở hoàn toàn, tổn thất áp suất rất nhỏ do tiết diện dòng chảy lớn, giúp tiết kiệm năng lượng cho hệ thống. Góc quay đóng mở tiêu chuẩn 90° cho phép vận hành nhanh và chính xác. Các vật liệu làm kín phổ biến như EPDM, NBR, PTFE hoặc Viton mang lại khả năng làm kín hiệu quả đối với nhiều loại môi chất khác nhau. Đối với các ứng dụng nhiệt độ cao hoặc áp suất lớn, van bướm inox sử dụng kiểu làm kín kim loại nhiều lớp giúp tăng độ bền và duy trì hiệu suất làm việc ổn định.
Phân tích cấu tạo, nguyên lý làm việc và môi trường ứng dụng
Đĩa van của Van bướm khí nén bằng thép không gỉ DN200 được lắp đặt ở vị trí trung tâm của thân van và quay quanh trục theo phương vuông góc với dòng chảy. Khi bộ truyền động khí nén tác động, đĩa van sẽ xoay từ 0° đến 90°. Khi đạt góc 90°, van ở trạng thái mở hoàn toàn và cho phép lưu chất đi qua với lưu lượng tối đa.
Van bướm inox điều khiển khí nén DN200 có cấu tạo gồm thân van, đĩa van, trục van, gioăng làm kín và bộ truyền động khí nén. Thiết kế đơn giản giúp giảm chi phí bảo trì và tăng độ bền trong quá trình sử dụng. Khi van ở trạng thái mở hoàn toàn, đĩa van chỉ chiếm một phần nhỏ trong tiết diện dòng chảy nên tổn thất áp suất thấp và khả năng điều tiết lưu lượng tốt. Tùy theo yêu cầu sử dụng, van có thể sử dụng gioăng mềm bằng cao su hoặc PTFE, hoặc gioăng kim loại đối với các môi trường nhiệt độ và áp suất cao.
Van bướm inox điều khiển khí nén được sử dụng rộng rãi trong các hệ thống xử lý nước sạch, nước thải, hệ thống HVAC, nhà máy thực phẩm, đồ uống, dược phẩm, hóa chất, dầu khí, giấy, xi măng và các hệ thống đường ống công nghiệp khác. Đặc biệt, Van bướm khí nén bằng thép không gỉ DN200 là lựa chọn phổ biến cho các đường ống DN200 nhờ khả năng chống ăn mòn cao, tuổi thọ dài và vận hành ổn định trong điều kiện làm việc liên tục.
Đặc trưng van bướm inox điều khiển khí nén DN200
Van bướm khí nén bằng thép không gỉ DN200 có kết cấu nhỏ gọn, kích thước tối ưu và trọng lượng nhẹ, chỉ gồm một số bộ phận chính nên dễ dàng lắp đặt, thay thế và bảo trì. Đĩa van được thiết kế tự định tâm, cho phép đóng mở nhanh chỉ với góc quay 90°. Thân van và đĩa van bằng inox có khả năng chống ăn mòn tốt đối với nhiều loại hóa chất, dung môi, axit và kiềm thông dụng trong công nghiệp. Khi van mở hoàn toàn, đĩa van chỉ tạo ra lực cản nhỏ đối với dòng chảy nên tổn thất áp suất thấp, giúp hệ thống vận hành hiệu quả và tiết kiệm năng lượng.
Thiết bị được trang bị bộ truyền động khí nén chất lượng cao từ các thương hiệu trong nước hoặc nhập khẩu châu Âu, lắp trực tiếp lên thân van. Thiết kế đơn giản, hoạt động ổn định, tuổi thọ cao và phù hợp với các hệ thống điều khiển tự động trong nhà máy, khu công nghiệp và hệ thống xử lý nước.
Lắp đặt và bảo trì van bướm inox điều khiển khí nén DN200
Trước khi lắp đặt, cần kiểm tra đầy đủ các bộ phận của Van bướm khí nén bằng thép không gỉ DN200, bảo đảm đúng chủng loại, kích thước và không có vật cản bên trong thân van, van điện từ hoặc bộ giảm thanh khí nén.
Trong quá trình lắp đặt, van và bộ truyền động khí nén nên ở trạng thái đóng hoàn toàn. Sau đó tiến hành lắp bộ truyền động lên thân van theo đúng vị trí. Hướng lắp đặt có thể song song hoặc vuông góc với đường ống tùy theo không gian thực tế. Cần kiểm tra độ đồng tâm của các lỗ bắt bu lông và điều chỉnh nhẹ nếu cần trước khi siết chặt hoàn toàn.
Sau khi lắp đặt hoàn tất, cần tiến hành chạy thử và hiệu chỉnh. Áp suất khí nén làm việc thông dụng từ 0,4 – 0,8 MPa. Trong quá trình vận hành thử, thực hiện đóng mở bằng van điện từ để kiểm tra độ ổn định, tốc độ phản hồi và khả năng làm kín của van.
Nếu van đóng mở chưa mượt trong giai đoạn đầu, cần kiểm tra và điều chỉnh hành trình của bộ truyền động khí nén. Tốc độ đóng mở có thể được điều chỉnh thông qua bộ giảm thanh hoặc van tiết lưu khí nén. Tuy nhiên không nên điều chỉnh quá nhỏ vì có thể làm giảm lực tác động và ảnh hưởng đến khả năng vận hành của van.
Van cần được bảo quản tại nơi khô ráo, tránh để ngoài trời trong thời gian dài. Trước khi lắp đặt phải vệ sinh sạch sẽ đường ống, loại bỏ xỉ hàn, cặn bẩn hoặc các vật thể lạ nhằm tránh làm hư hỏng bề mặt làm kín.
Nên sử dụng mặt bích đúng tiêu chuẩn JIS, DIN, ANSI hoặc BS tương ứng với hệ thống. Trong quá trình lắp đặt, cần căn chỉnh đồng tâm giữa hai mặt bích, siết bu lông theo trình tự đối xứng để bảo đảm lực ép đồng đều. Sau khi hoàn tất, vận hành đóng mở thử nhiều lần để kiểm tra độ linh hoạt trước khi đưa hệ thống vào sử dụng.
Các lĩnh vực ứng dụng van bướm inox điều khiển khí nén DN200
Van bướm khí nén bằng thép không gỉ DN200 được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, HVAC, hơi nóng áp suất thấp, thực phẩm, đồ uống, dược phẩm, hóa chất, giấy, dệt nhuộm, cao su, xi măng, luyện kim và nhiều ngành công nghiệp khác.
Thiết bị sử dụng đĩa van dạng cánh bướm quay quanh trục để thực hiện chức năng đóng mở hoặc điều tiết lưu lượng. Ngoài vai trò là van đóng ngắt, sản phẩm còn được sử dụng trong các hệ thống yêu cầu điều khiển lưu lượng tự động bằng khí nén. Hiện nay, van bướm inox điều khiển khí nén ngày càng được ứng dụng phổ biến trên các đường ống có đường kính trung bình và lớn nhờ hiệu quả vận hành cao và chi phí đầu tư hợp lý.
Ưu điểm nổi bật của dòng van này là kết cấu đơn giản, kích thước nhỏ gọn, trọng lượng nhẹ và giá thành cạnh tranh. Khi kết hợp với bộ truyền động khí nén và van điện từ, van có thể vận hành hoàn toàn tự động, phù hợp với các hệ thống điều khiển PLC hoặc SCADA. Diện tích dòng chảy lớn giúp giảm tổn thất áp suất, đồng thời góc quay 90° cho phép đóng mở nhanh chóng và chính xác.
Các vật liệu làm kín như EPDM, NBR, Viton hoặc PTFE giúp van đáp ứng nhiều điều kiện làm việc khác nhau. Đối với môi trường nhiệt độ cao hoặc áp suất lớn, van bướm inox làm kín kim loại là giải pháp tối ưu nhờ khả năng chịu nhiệt và độ bền vượt trội.
