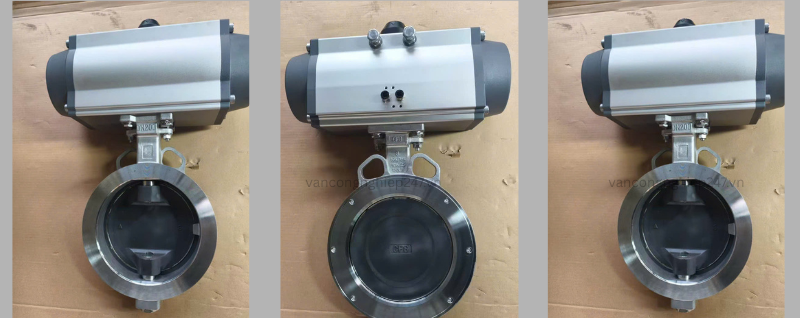

Van bướm điều khiển khí nén chịu nhiệt độ cao

Van bướm điều khiển khí nén chịu nhiệt độ cao là một loại van công nghiệp được vận hành bằng khí nén, thực hiện chức năng đóng mở hoặc điều tiết môi chất trong đường ống thông qua góc quay 90° của đĩa van. Sản phẩm có ưu điểm cấu trúc đơn giản, kích thước nhỏ gọn, trọng lượng nhẹ và chi phí vận hành hợp lý.

Van sử dụng thiết kế cấu trúc lệch tâm ba chiều, kết hợp công nghệ làm kín kim loại và vật liệu đàn hồi composite, giúp tăng khả năng chịu nhiệt độ cao, chống ăn mòn và đảm bảo làm kín hai chiều ổn định. Sản phẩm có thể làm việc trong môi trường nhiệt độ rộng từ -40℃ đến 650℃, phù hợp với cả môi chất ăn mòn và không ăn mòn như hơi nước, khí tự nhiên, dầu và các môi chất công nghiệp khác.

Thân van được chế tạo từ thép carbon hoặc thép không gỉ, với đường kính danh nghĩa từ DN50 đến DN2000 và áp suất làm việc từ PN0.6 đến PN40. Van được trang bị bộ truyền động khí nén giúp đóng mở nhanh 90°, đáp ứng yêu cầu tự động hóa trong hệ thống công nghiệp.

Cấu trúc gioăng kim loại nhiều lớp cho phép van hoạt động ổn định trong điều kiện nhiệt độ và áp suất cao, đồng thời thích ứng tốt với môi trường có hạt rắn hoặc dòng chảy khắc nghiệt. Van hỗ trợ kết nối dạng mặt bích hoặc kiểu wafer, được ứng dụng rộng rãi trong các ngành dầu khí, hóa chất, nhiệt điện và luyện kim.

Thông số kỹ thuật van bướm điều khiển khí nén chịu nhiệt độ cao

• Đường kính danh nghĩa (DN): DN50 – DN2000
• Áp suất làm việc (PN): PN0.6 – PN40
• Áp suất khí nén điều khiển: 0.4 – 0.8 MPa
• Nhiệt độ làm việc: -40℃ đến 650℃ (tùy cấu trúc làm kín)
• Kiểu truyền động: khí nén tác động kép hoặc tác động đơn (hồi lò xo)
• Góc đóng mở: 0° – 90°
• Vật liệu thân van: thép carbon, thép không gỉ (304, 316, 316L)
• Vật liệu đĩa van: inox, thép hợp kim chịu nhiệt
• Kiểu làm kín: kim loại cứng hoặc kim loại + vật liệu đàn hồi composite

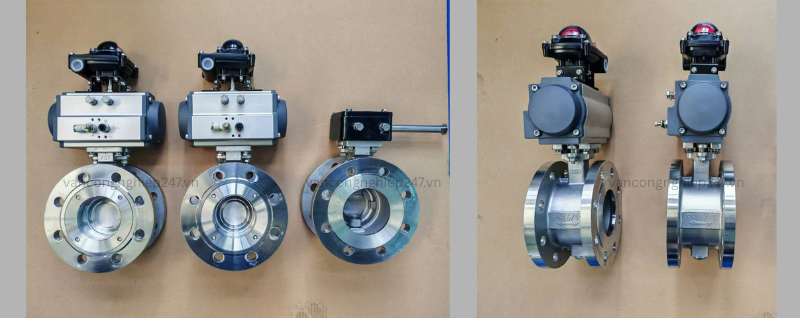

• Kiểu kết nối: mặt bích hoặc wafer (tùy tiêu chuẩn DIN, ANSI, JIS)
• Môi trường làm việc: hơi nước, khí nóng, dầu, khí tự nhiên, môi chất ăn mòn nhẹ
• Ứng dụng: dầu khí, hóa chất, nhiệt điện, luyện kim và hệ thống công nghiệp nhiệt độ cao

Giới thiệu van bướm điều khiển khí nén chịu nhiệt độ cao

Ưu điểm chính của van bướm khí nén kín cứng là cấu trúc đơn giản, kích thước nhỏ, trọng lượng nhẹ và chi phí thấp. Những đặc điểm này đặc biệt quan trọng đối với van bướm khí nén khi làm việc trong môi trường công nghiệp nặng. Chúng thuận tiện vận hành khi lắp đặt ở độ cao, trong hầm kỹ thuật hoặc các vị trí khó tiếp cận, thường được điều khiển bằng van điện từ 5/2, đồng thời cũng có thể điều chỉnh lưu lượng môi chất. Điện trở chất lỏng thấp giúp giảm tổn thất áp suất trong hệ thống. Van bướm khí nén đường kính trung bình và lớn có diện tích dòng chảy hiệu dụng lớn khi mở hoàn toàn, đóng mở nhanh và dễ dàng. Việc đóng mở được thực hiện bằng cách xoay đĩa 90°. Do lực tác động của môi chất lên hai phía đĩa gần như cân bằng nên mô-men xoắn nhỏ, giúp vận hành nhẹ nhàng và đạt độ kín tốt ngay cả ở áp suất thấp. Vật liệu làm kín gồm cao su NBR, FKM, cao su cấp thực phẩm và lớp lót PTFE, mang lại hiệu suất làm kín ổn định. Van bướm kín cứng sử dụng cấu trúc kim loại nhiều lớp mềm – cứng, kết hợp ưu điểm của gioăng kim loại và gioăng đàn hồi, đảm bảo khả năng làm kín tốt trong điều kiện nhiệt độ cao.

Phân tích cấu tạo, nguyên lý hoạt động và môi trường ứng dụng của van bướm khí nén kín.

Van bướm khí nén kín được lắp đặt theo hướng đường kính của đường ống. Bên trong thân van dạng ống trụ, đĩa bướm quay quanh trục với góc từ 0° đến 90°. Khi quay đến 90°, van ở trạng thái mở hoàn toàn, cho phép dòng chảy đi qua gần như không cản trở.

Van bướm khí nén kín cứng có cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ, chỉ gồm một số bộ phận chính. Van có thể đóng mở nhanh chóng chỉ với góc quay 90°, giúp thao tác dễ dàng và phù hợp với hệ thống tự động hóa. Khi ở trạng thái mở hoàn toàn, độ dày của đĩa là yếu tố cản trở duy nhất, do đó tổn thất áp suất thấp và khả năng điều tiết lưu lượng tốt. Van bướm có hai dạng gioăng chính là gioăng đàn hồi và gioăng kim loại. Với gioăng đàn hồi, vòng đệm có thể gắn trong thân van hoặc bao quanh đĩa bướm.

Khi sử dụng để điều tiết lưu lượng, việc lựa chọn đúng kích thước và kiểu van là rất quan trọng. Cấu trúc của van bướm đặc biệt phù hợp cho chế tạo kích thước lớn, đáp ứng nhu cầu lưu lượng cao. Van được sử dụng rộng rãi trong các ngành như dầu khí, hóa chất, xử lý nước, nhiệt điện và hệ thống nước làm mát trong công nghiệp nặng, đặc biệt trong môi trường nhiệt độ cao và áp suất biến động.

Nguyên lý hoạt động van bướm điều khiển khí nén chịu nhiệt độ cao

Van bướm điều khiển khí nén chịu nhiệt độ cao là loại van sử dụng bộ truyền động khí nén để điều khiển trục van, làm cho đĩa bướm hình tròn quay trong thân van với góc khoảng 0° đến 90°, từ đó thực hiện chức năng đóng mở hoặc điều tiết dòng chảy.

Khi cấp khí nén vào bộ truyền động, áp lực khí sẽ tác động lên piston bên trong, tạo chuyển động tuyến tính và truyền lực đến trục van. Trục van quay theo chuyển động này, kéo theo đĩa bướm xoay quanh trục. Khi đĩa bướm song song với dòng chảy (góc 0°), van ở trạng thái mở hoàn toàn, cho phép môi chất đi qua. Khi đĩa quay vuông góc với dòng chảy (góc 90°), van ở trạng thái đóng hoàn toàn, ngăn dòng chảy đi qua.

Ngoài chức năng đóng/mở, van còn có thể điều tiết lưu lượng bằng cách điều chỉnh góc mở của đĩa bướm, giúp kiểm soát chính xác lưu lượng môi chất trong hệ thống. Bộ truyền động khí nén có thể là loại tác động kép hoặc tác động đơn (hồi lò xo), phù hợp với các yêu cầu vận hành khác nhau.

Trong điều kiện nhiệt độ cao, vật liệu làm kín và cấu trúc đĩa van được thiết kế đặc biệt để đảm bảo độ ổn định và độ kín, giúp van hoạt động an toàn trong môi trường khắc nghiệt như hơi nóng, khí nhiệt độ cao hoặc môi chất ăn mòn nhẹ.

Đặc điểm cấu tạo van bướm điều khiển khí nén chịu nhiệt độ cao

Van bướm điều khiển khí nén chịu nhiệt độ cao có những ưu điểm cốt lõi là cấu trúc đơn giản, kích thước nhỏ, trọng lượng nhẹ và chi phí thấp.

Cấu trúc làm kín kim loại nhiều lớp của van được thiết kế với các phần tử đàn hồi hỗ trợ, giúp hệ thống có khả năng tự bù mài mòn, phù hợp với môi trường có hạt rắn, điều kiện nhiệt độ cao và áp suất lớn. Đồng thời, van vẫn duy trì hiệu suất làm kín tốt ngay cả trong điều kiện áp suất thấp, đảm bảo độ ổn định khi vận hành lâu dài.

Nhờ thiết kế đặc biệt, van có khả năng chịu nhiệt độ và áp suất cao, hoạt động ổn định trong các môi trường khắc nghiệt như hơi nóng, khí nhiệt độ cao và môi chất ăn mòn nhẹ. Vì vậy, sản phẩm được ứng dụng rộng rãi trong các ngành dầu khí, hóa chất, nhiệt điện và luyện kim.

Lựa chọn và ứng dụng

Việc lựa chọn van bướm điều khiển khí nén chịu nhiệt độ cao cần tuân theo kích thước kết nối tiêu chuẩn và hướng dẫn kỹ thuật do nhà sản xuất cung cấp, đồng thời phải phù hợp với điều kiện nhiệt độ, áp suất và môi chất thực tế.

Nhờ khả năng chịu nhiệt và chịu áp tốt, van được ứng dụng rộng rãi trong các hệ thống dầu khí, hóa chất, nhà máy nhiệt điện, luyện kim và các dây chuyền công nghiệp yêu cầu vận hành ổn định trong môi trường khắc nghiệt.

Lắp đặt và bảo trì van bướm điều khiển khí nén chịu nhiệt độ cao

Việc lắp đặt đúng cách các van bướm kín khí nén là điều kiện tiên quyết để đảm bảo van hoạt động ổn định và an toàn.

Trước khi lắp đặt, cần kiểm tra đầy đủ các bộ phận của van, đảm bảo đúng model, không thiếu chi tiết và không có dị vật bên trong thân van hoặc đường ống như xỉ hàn, bụi bẩn. Đồng thời cần giữ môi trường lắp đặt khô ráo, tránh bảo quản ngoài trời trong thời gian dài. Trong quá trình lắp đặt, cả van và xi lanh phải ở trạng thái đóng. Xi lanh có thể lắp song song hoặc vuông góc với thân van, nhưng các lỗ bu lông phải được căn chỉnh chính xác.

Sau khi lắp đặt, tiến hành chạy thử và hiệu chỉnh. Áp suất khí nén cung cấp thường trong khoảng 0,4–0,6MPa. Có thể vận hành thử bằng van điện từ thủ công để quan sát trạng thái đóng mở. Nếu van đóng mở khó khăn, cần điều chỉnh hành trình xi lanh để đảm bảo hoạt động trơn tru. Sử dụng mặt bích chuyên dụng cho van bướm, không dùng mặt bích hàn phẳng. Mặt bích đường ống phải đồng tâm với van. Bu lông cần siết theo thứ tự chéo và lực vừa phải, không sử dụng thêm vòng đệm không cần thiết và tránh siết quá chặt.

Các lỗi thường gặp bao gồm van không hoạt động, hoạt động chậm, không kín hoặc rung và phát tiếng ồn bất thường. Van không hoạt động thường do lỗi nguồn khí, hỏng bộ truyền động hoặc lỗi bộ điều khiển; có thể khắc phục bằng cách kiểm tra nguồn khí, thay piston hoặc lò xo, vệ sinh hoặc thay van điện từ và bộ định vị. Van hoạt động chậm có thể do ma sát cơ khí, môi chất không ổn định hoặc lỗi bộ truyền động; cần siết lại bu lông, căn chỉnh trục van, vệ sinh gioăng, lắp bộ lọc khí hoặc điều chỉnh nhiệt độ môi chất. Trường hợp van không kín thường do bề mặt làm kín bị mòn, đĩa van biến dạng hoặc lắp đặt sai; cần mài hoặc thay bề mặt làm kín, làm sạch dị vật, sửa hoặc thay đĩa van và căn chỉnh lại mặt bích. Khi van rung hoặc phát tiếng ồn, cần kiểm tra lưu lượng môi chất, lựa chọn van phù hợp hơn và gia cố lại hệ thống cố định để giảm rung động.

Các lỗi thường gặp và cách khắc phục van bướm điều khiển khí nén chịu nhiệt độ cao

Các lỗi thường gặp của van bướm điều khiển khí nén chịu nhiệt độ cao bao gồm tình trạng van không hoạt động, nguyên nhân có thể do sự cố nguồn khí như áp suất không đủ, gián đoạn hoặc tắc nghẽn đường ống khí, rò rỉ khí, hoặc do hỏng bộ truyền động như mòn piston xi lanh, hư hỏng lò xo. Ngoài ra còn có thể do lỗi bộ phận điều khiển như van điện từ hoặc bộ định vị bị hỏng. Các biện pháp khắc phục tương ứng gồm kiểm tra và đại tu máy nén khí, xử lý điểm rò rỉ, điều chỉnh van giảm áp, thay thế piston hoặc lò xo bị hư, vệ sinh hoặc thay mới van điện từ và sửa chữa bộ định vị.

Tình trạng van hoạt động chậm hoặc không linh hoạt có thể xuất phát từ các vấn đề cơ khí như kết nối lỏng giữa đĩa bướm và thân van, thân van bị cong hoặc gioăng làm kín quá chặt. Ngoài ra còn do môi chất có tạp chất, nhiệt độ không ổn định hoặc áp suất khí nén không đều. Cách khắc phục gồm siết chặt bu lông, căn chỉnh lại trục van, điều chỉnh hoặc thay gioăng, lắp bộ lọc khí, ổn định nhiệt độ môi chất, đảm bảo áp suất nguồn khí ổn định và vệ sinh xi lanh định kỳ.

Trường hợp van không đóng kín thường do bề mặt làm kín bị mài mòn hoặc có dị vật, đĩa van bị biến dạng do điều kiện vận hành hoặc lắp đặt sai kỹ thuật, hoặc do mặt bích không đồng tâm và bu lông siết không đều. Giải pháp là mài hoặc thay mới bề mặt làm kín, vệ sinh sạch buồng van, sửa chữa hoặc thay đĩa van, căn chỉnh lại mặt bích và siết bu lông theo trình tự chéo để đảm bảo lực phân bố đều.

Hiện tượng rung thân van hoặc tiếng ồn bất thường có thể do lưu lượng môi chất quá lớn, lựa chọn van không phù hợp hoặc hệ thống lắp đặt không chắc chắn. Cách xử lý là điều chỉnh lại lưu lượng hoặc áp suất hệ thống, lựa chọn lại kích thước và loại van phù hợp, đồng thời gia cố lại giá đỡ và kết cấu lắp đặt để giảm rung động trong quá trình vận hành.

Hiện nay, van bướm khí nén được cung cấp với nhiều dạng vật liệu như gang, inox, nhựa PVC/UPVC cùng các kiểu kết nối wafer hoặc mặt bích, đáp ứng đa dạng nhu cầu sử dụng trong thực tế.
