Van bướm mặt bích điều khiển khí nén
Van bướm mặt bích điều khiển khí nén (Flanged Pneumatic Butterfly Valve) là dòng van công nghiệp sử dụng bộ truyền động khí nén để điều khiển đóng mở đĩa van, với hai đầu kết nối mặt bích theo tiêu chuẩn tương ứng. Sản phẩm có nhiều kích thước từ DN50 đến DN2000 tùy model, với các cấp áp suất phổ biến như PN6, PN10 và PN16. Van được ứng dụng trong hệ thống cấp thoát nước, HVAC, PCCC, xử lý nước thải, hóa chất, dầu khí và các dây chuyền công nghiệp tại Việt Nam.

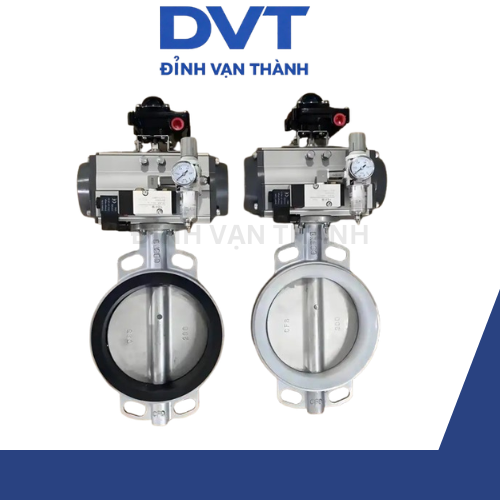

Cấu tạo cơ bản gồm thân van bướm mặt bích và bộ truyền động khí nén. Khi cấp khí nén, bộ truyền động tạo mô-men xoắn làm trục và đĩa van xoay 90°, thực hiện thao tác đóng hoặc mở dòng chảy. Van thường kết hợp với van điện từ để điều khiển đóng mở tự động; tùy theo yêu cầu, có thể trang bị thêm công tắc giới hạn hành trình hoặc bộ định vị để điều khiển và điều tiết lưu lượng.
Van bướm mặt bích điều khiển khí nén có kết cấu tương đối gọn, thuận tiện cho việc lắp đặt trên đường ống có kết nối mặt bích và bảo trì theo điều kiện thực tế. Kiểu kết nối mặt bích giúp liên kết chắc chắn với hệ thống đường ống khi sử dụng đúng tiêu chuẩn và cấp áp suất. Đĩa van nằm trong dòng chảy nên có thể hạn chế tổn thất áp suất trong điều kiện vận hành phù hợp. Tùy theo thiết kế, van sử dụng gioăng làm kín mềm như EPDM, NBR, PTFE hoặc kết cấu làm kín kim loại để đáp ứng yêu cầu về môi chất, nhiệt độ và áp suất.
Sản phẩm có thể sử dụng bộ truyền động khí nén tác động đơn hoặc tác động kép. Loại tác động đơn có lò xo hồi vị khi mất nguồn khí nén, còn loại tác động kép sử dụng khí nén cho cả hai chiều đóng và mở. Đối với hệ thống cần điều tiết lưu lượng tự động, van có thể tích hợp bộ định vị và tín hiệu điều khiển phù hợp.
Khi lựa chọn van bướm mặt bích điều khiển khí nén, cần xác định kích thước DN, áp suất PN, tiêu chuẩn mặt bích JIS, DIN, ANSI hoặc BS, vật liệu thân van, đĩa van, gioăng làm kín và cấu hình bộ truyền động. Các thông số này cần tương thích với đường ống và điều kiện vận hành thực tế để bảo đảm khả năng lắp đặt và sử dụng an toàn.
Thông số kỹ thuật van bướm mặt bích điều khiển khí nén
- Tên sản phẩm: Van bướm mặt bích điều khiển khí nén (Flanged Pneumatic Butterfly Valve)
- Model tham khảo: D641X-16
- Kích thước danh nghĩa: DN50–DN2000
- Áp suất danh nghĩa: PN6, PN10, PN16; tùy model có thể cao hơn
- Vật liệu thân van: Gang, gang cầu, thép carbon, thép không gỉ
- Vật liệu đĩa van: Gang cầu, thép carbon, inox 304/316
- Vật liệu gioăng: EPDM, NBR, PTFE, FKM hoặc kim loại
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn mặt bích: EN 1092-1, JIS B2239, ASME B16.5, tùy thiết kế
- Bộ truyền động: Khí nén tác động kép hoặc tác động đơn hồi lò xo
- Áp suất khí cấp: Thông thường 0,4–0,7 MPa
- Góc quay: 90°
- Phương thức điều khiển: Đóng/mở hoặc điều tiết khi trang bị bộ định vị phù hợp
- Phụ kiện tùy chọn: Van điện từ, công tắc giới hạn hành trình, bộ lọc điều áp, bộ định vị van
- Môi trường sử dụng: Nước, khí, dầu và các môi chất phù hợp với vật liệu van
- Nhiệt độ làm việc: Phụ thuộc vào vật liệu gioăng và kết cấu làm kín
- Ứng dụng: Cấp thoát nước, HVAC, PCCC, nhà máy công nghiệp, xử lý nước thải và hệ thống đường ống.
Lưu ý: Thông số thực tế phụ thuộc vào model, vật liệu và tiêu chuẩn của từng nhà cung cấp. Cần xác nhận catalogue trước khi đặt hàng.
Định nghĩa và Thành phần của van bướm mặt bích điều khiển khí nén
Van bướm mặt bích điều khiển khí nén là loại van công nghiệp gồm bộ truyền động khí nén và thân van bướm kết nối mặt bích. Van sử dụng khí nén làm nguồn năng lượng để dẫn động trục van, làm đĩa van xoay 90° bên trong thân van, thực hiện chức năng đóng mở hoặc điều tiết lưu lượng dòng chảy.
Các thành phần chính bao gồm bộ truyền động khí nén và thân van bướm mặt bích. Bộ truyền động thường sử dụng cơ cấu piston kết hợp thanh răng – bánh răng, gồm loại tác động kép và tác động đơn hồi lò xo. Thân van sử dụng kết nối mặt bích, với kết cấu làm kín mềm bằng EPDM, NBR, PTFE hoặc làm kín kim loại. Các dạng kết cấu phổ biến gồm van bướm đồng tâm, lệch tâm kép và lệch tâm ba, tùy theo thiết kế và yêu cầu sử dụng.
Để đáp ứng nhu cầu điều khiển tự động, van bướm mặt bích khí nén có thể trang bị các phụ kiện như van điện từ (điều khiển cấp khí), công tắc giới hạn hành trình (phản hồi trạng thái đóng mở), bộ lọc điều áp khí nén (lọc và điều chỉnh áp suất khí cấp) và bộ định vị van (nhận tín hiệu 4–20 mA để điều tiết lưu lượng khi được cấu hình phù hợp).
Các model phổ biến trên thị trường gồm D641X-16, D641X-16Q và D641X-16C. Ký hiệu và thông số cụ thể cần được đối chiếu theo catalogue của từng nhà cung cấp để lựa chọn đúng vật liệu, cấp áp suất và cấu hình van.
Đặc điểm cấu tạo van bướm của van bướm mặt bích điều khiển khí nén
Phần van bướm của van bướm mặt bích điều khiển khí nén thường sử dụng cấu trúc đồng tâm, lệch tâm kép hoặc lệch tâm ba. Cấu trúc lệch tâm kép giúp tăng hiệu quả làm kín khi đóng van, trong khi cấu trúc lệch tâm ba giúp giảm ma sát và hạn chế mài mòn bề mặt làm kín trong quá trình đóng mở, từ đó nâng cao tuổi thọ và độ ổn định khi vận hành. Việc lựa chọn kết cấu phụ thuộc vào áp suất, nhiệt độ và điều kiện làm việc của hệ thống.
Các dạng làm kín được chia thành làm kín mềm và làm kín kim loại. Vật liệu làm kín mềm phổ biến gồm cao su nitrile (NBR), cao su ethylene propylene (EPDM), cao su fluorocarbon (FKM) và PTFE, tùy theo môi chất và nhiệt độ làm việc. Kết cấu làm kín kim loại thường sử dụng trong các ứng dụng yêu cầu khả năng chịu nhiệt, chống mài mòn và độ bền cao hơn. Một số thiết kế kết hợp bề mặt kim loại với gioăng đàn hồi nhằm đáp ứng các yêu cầu làm kín khác nhau.
Bộ truyền động khí nén thường sử dụng cơ cấu piston kết hợp thanh răng – bánh răng hoặc cơ cấu càng gạt, tạo mô-men xoắn để điều khiển đĩa van. Vỏ bộ truyền động thường được chế tạo từ hợp kim nhôm nhằm giảm trọng lượng và thuận tiện khi lắp đặt. Một số dòng sử dụng mặt bích lắp đặt theo tiêu chuẩn ISO 5211, giúp kết nối với bộ truyền động tương thích. Tùy thiết kế, bộ truyền động có thể trang bị vít điều chỉnh hành trình đóng mở để căn chỉnh vị trí vận hành theo yêu cầu kỹ thuật.
Đĩa van thường được thiết kế nhằm bảo đảm độ bền cơ học, diện tích dòng chảy phù hợp và hạn chế tổn thất áp suất. Thân van và các bộ phận bên trong có thể sử dụng gang, gang cầu, thép carbon hoặc thép không gỉ tùy theo môi chất và điều kiện làm việc. Việc lựa chọn vật liệu cần căn cứ vào áp suất, nhiệt độ và khả năng chống ăn mòn của hệ thống.
Van bướm mặt bích điều khiển khí nén có thể được thiết kế để làm kín hai chiều, tùy thuộc vào cấu tạo và thông số kỹ thuật của từng model. Van cần được lắp đặt theo hướng dẫn của nhà cung cấp, bảo đảm đúng tiêu chuẩn mặt bích, khoảng cách lắp đặt và yêu cầu vận hành. Khả năng lắp đặt ở nhiều vị trí hoặc không phụ thuộc vào hướng dòng chảy cần được xác nhận theo thiết kế cụ thể của sản phẩm.
Phân loại của van bướm mặt bích điều khiển khí nén
Van bướm mặt bích điều khiển khí nén được phân loại theo kết cấu làm kín thành hai loại chính: van bướm làm kín mềm và van bướm làm kín kim loại. Loại làm kín mềm thường được sử dụng trong các hệ thống cấp thoát nước, HVAC và xử lý nước; loại làm kín kim loại phù hợp với các ứng dụng yêu cầu khả năng chịu nhiệt độ cao và chống mài mòn tốt hơn.
Vật liệu thân van phổ biến gồm gang, gang cầu, thép carbon đúc, thép không gỉ 304/316/316L và thép hợp kim. Việc lựa chọn vật liệu phụ thuộc vào đặc tính môi chất, áp suất, nhiệt độ và điều kiện làm việc thực tế.
Theo phương thức điều khiển, van được chia thành loại đóng mở bằng khí nén, loại điều tiết lưu lượng và loại có phản hồi tín hiệu trạng thái. Đối với nhu cầu điều khiển tự động, van có thể được trang bị thêm van điện từ, công tắc giới hạn hành trình hoặc bộ định vị van tùy theo cấu hình sử dụng.
Thông số chung thông số kỹ thuật
Mã sản phẩm tham khảo: D641X-16
Đường kính danh nghĩa (DN): DN50–DN2000, tùy dòng sản phẩm
Áp suất danh nghĩa (PN): PN6, PN10, PN16; một số dòng đặc biệt có thể đạt PN25
Môi trường sử dụng: Nước, không khí, dầu, khí công nghiệp và một số chất lỏng ăn mòn phù hợp với vật liệu chế tạo
Nhiệt độ làm việc: Phụ thuộc vào vật liệu gioăng và kết cấu van. Van làm kín mềm thường dùng ở nhiệt độ thấp đến trung bình; van làm kín kim loại có thể đáp ứng nhiệt độ cao hơn theo thiết kế
Hiệu suất làm kín: Phụ thuộc vào kết cấu van, vật liệu làm kín và cấp độ rò rỉ theo tiêu chuẩn áp dụng
Áp suất nguồn khí: Thông thường 0,4–0,7 MPa (4–7 bar), cần kiểm tra yêu cầu của bộ truyền động
Kiểu tác động: Tác động kép hoặc tác động đơn hồi lò xo
Góc quay vận hành: Thông thường 0–90°
Nhiệt độ làm việc của bộ truyền động: Phụ thuộc vào vật liệu làm kín, cấu tạo và điều kiện môi trường lắp đặt
Áp suất thử nghiệm: Bao gồm thử nghiệm độ bền thân van và thử nghiệm độ kín; giá trị thử nghiệm phụ thuộc vào áp suất danh nghĩa và tiêu chuẩn áp dụng
Vật liệu các bộ phận chính: Thân van bằng gang, gang cầu, thép carbon hoặc thép không gỉ; đĩa van bằng gang cầu, thép không gỉ hoặc vật liệu phù hợp khác; trục van bằng thép không gỉ hoặc thép hợp kim; gioăng làm kín bằng EPDM, NBR, PTFE, FKM hoặc kim loại.
Lưu ý: Các thông số trên mang tính tham khảo. Mã D641X-16, phạm vi DN, cấp áp suất, nhiệt độ và vật liệu có thể khác nhau giữa các nhà cung cấp. Khi lựa chọn van bướm mặt bích điều khiển khí nén, cần đối chiếu catalogue và bản thông số kỹ thuật của từng model để bảo đảm phù hợp với hệ thống.
Tiêu chuẩn và Chứng nhận
Việc thiết kế, chế tạo, kết nối mặt bích và thử nghiệm van bướm mặt bích điều khiển khí nén cần đáp ứng các tiêu chuẩn kỹ thuật phù hợp với yêu cầu của hệ thống. Các tiêu chuẩn thiết kế và chế tạo có thể bao gồm GB/T 12238, JB/T 8527; tiêu chuẩn kết nối mặt bích thường gặp gồm EN 1092 PN10/PN16, ASME B16.5 Class 150 và JIS B2239 10K/16K. Chiều dài kết cấu có thể tham chiếu EN 558 hoặc API 609, tùy kiểu van và thiết kế cụ thể. Thử nghiệm áp suất và độ kín có thể áp dụng GB/T 13927 hoặc API 598 theo tiêu chuẩn công bố của sản phẩm.
Đối với bộ truyền động khí nén, mặt bích lắp đặt thường sử dụng tiêu chuẩn ISO 5211 để bảo đảm khả năng kết nối với thân van hoặc giá đỡ tương thích. Khi lựa chọn van, cần kiểm tra tiêu chuẩn mặt bích, cấp áp suất, kích thước lắp đặt và hồ sơ kỹ thuật thực tế. Chứng chỉ vật liệu, chứng nhận chất lượng (CQ), chứng nhận xuất xứ (C/O) và các chứng nhận chuyên ngành khác cần được xác nhận theo từng lô hàng và yêu cầu của dự án.
Các lĩnh vực ứng dụng van bướm mặt bích điều khiển khí nén
Van bướm mặt bích điều khiển khí nén được sử dụng rộng rãi trong ngành dầu khí, hóa chất và khí công nghiệp để đóng mở hoặc điều tiết dòng chảy của dầu, khí và các loại môi chất phù hợp với vật liệu van. Trong các nhà máy điện, van có thể được lắp đặt tại hệ thống nước làm mát, xử lý khí thải và một số đường ống phụ trợ theo điều kiện vận hành.
Trong lĩnh vực cấp thoát nước và xử lý nước, van được sử dụng tại trạm bơm, nhà máy xử lý nước sạch, hệ thống xử lý nước thải và đường ống kỹ thuật của các công trình xây dựng. Đối với hệ thống HVAC, van hỗ trợ điều khiển dòng nước lạnh, nước nóng và các môi chất phù hợp trong hệ thống điều hòa không khí.
Trong ngành thực phẩm và dược phẩm, van có thể được sử dụng cho các đường ống đáp ứng yêu cầu vệ sinh khi vật liệu chế tạo, gioăng làm kín và thiết kế van phù hợp với quy trình sử dụng. Ngoài ra, van còn được ứng dụng trong các ngành luyện kim, sản xuất giấy, khai khoáng, dệt may và đóng tàu.
Trong các hệ thống bảo vệ môi trường và xử lý khí thải, van bướm điều khiển khí nén có thể được sử dụng để đóng mở hoặc điều tiết lưu lượng không khí và khí công nghiệp, bao gồm một số hệ thống oxy hóa nhiệt tái sinh (RTO). Việc lựa chọn cần căn cứ vào nhiệt độ, áp suất, đặc tính môi chất và yêu cầu điều khiển của từng ứng dụng.
