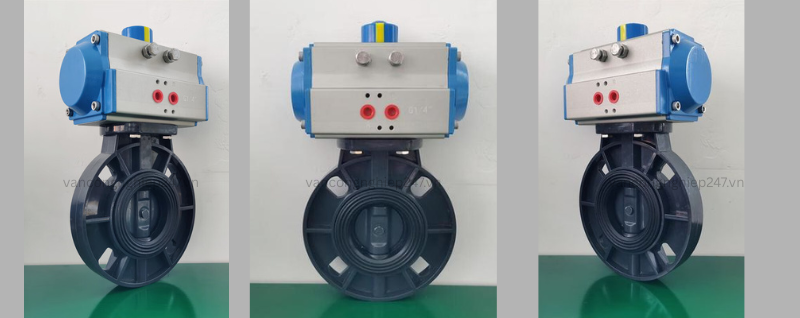

Van bướm nhựa khí nén
Van bướm nhựa khí nén là một thiết bị van bao gồm bộ truyền động khí nén tích hợp và van bướm nhựa. Các thương hiệu phổ biến bao gồm các thương hiệu của Đức như Vatten và Qugong. Vật liệu thân van bao gồm các loại nhựa chống ăn mòn như UPVC, CPVC, PP và PVDF. Vật liệu làm kín có thể là FPM, EPDM hoặc NBR. Đường kính danh nghĩa của sản phẩm nằm trong khoảng từ DN40 đến 300 mm. Áp suất định mức là PN1.0～1.6MPa và nhiệt độ áp dụng là 0～+60℃. Phạm vi nhiệt độ trung bình có thể đạt tới -15℃ đến 85℃.
Van được điều khiển bằng khí nén (4-7 bar) để đạt được khả năng xoay 90 độ mở và đóng. Nó có thể được trang bị các phụ kiện như tay quay, công tắc giới hạn, bộ định vị, van điện từ và van giảm áp lọc. Một số sản phẩm có chức năng chống cháy nổ, phản hồi tín hiệu, điều khiển bằng tay và điều chỉnh. Phương pháp kết nối kiểu kẹp được áp dụng. Nó có trọng lượng nhẹ, cấu trúc nhỏ gọn và việc lắp đặt và bảo trì thuận tiện.
Phạm vi nhiệt độ môi trường xung quanh là 0℃ đến +60℃ và mức độ bảo vệ có thể được chọn là IP67 hoặc IP68. Thích hợp cho đường ống nước tinh khiết/nước uống, hệ thống thoát nước/nước thải, hệ thống nước mặn/nước biển và hệ thống dung dịch hóa chất axit/kiềm. Nó tương thích với nước, không khí, dầu và dung môi công nghiệp thực phẩm thích hợp cho PVC. Một số sản phẩm hỗ trợ đầu vào tín hiệu 4-20mA để đạt được khả năng điều khiển thông số lưu lượng/áp suất/nhiệt độ.
Thông số kỹ thuật van bướm nhựa khí nén
- Đường kính danh nghĩa: DN40～300mm
- Áp suất danh nghĩa: PN1.0MPa
- Kiểu kết nối: Kiểu mặt bích / Kiểu kẹp
- Vật liệu làm kín: FPM, EPDM, NBR
- Nhiệt độ áp dụng: 0～+60℃
- Vật liệu thân van: UPVC, CPVC, PP
- Vật liệu bi van: UPVC, CPVC, PP
- Phương pháp truyền động: khí nén
- Áp suất nguồn khí: 0,5-0,7MPa
- Mức độ bảo vệ: IP67 và IP68 tùy chọn
- Môi trường áp dụng: dung môi hóa học công nghiệp thực phẩm tương thích với PVC
Các tùy chọn chức năng: Chống cháy nổ (xếp hạng chống cháy nổ dⅡBT3/T4), phản hồi tín hiệu, có bộ gia nhiệt, chức năng thủ công, có thể điều chỉnh (tín hiệu đầu vào 4-20mA)
Các lĩnh vực ứng dụng van bướm nhựa khí nén
Van bướm nhựa khí nén thích hợp cho các hệ thống đường ống nước tinh khiết và nước uống nói chung, hệ thống đường ống thoát nước và nước thải, hệ thống đường ống nước muối và nước biển, cũng như hệ thống dung dịch axit, kiềm và hóa chất. Vật liệu này hợp vệ sinh và không độc hại, đồng thời cũng thích hợp cho các dung môi hóa học công nghiệp thực phẩm tương thích với PVC. Đối với điều kiện không khí và khí thải, có thể chọn van bướm thông gió khí nén hoặc van bướm khí thải khí nén; đối với hệ thống bột, chẳng hạn như vận chuyển các vật liệu như xi măng và bột mì, van bướm bột khí nén là phù hợp.
Thiết kế sản phẩm van bướm nhựa khí nén
Van bướm nhựa khí nén bao gồm một bộ truyền động khí nén tích hợp và một van bướm nhựa. Bộ truyền động được điều khiển bằng khí nén (4-7 bar) để đạt được độ xoay 90 độ để mở và đóng. Van bướm khí nén là một loại van khí nén sử dụng một tấm bướm hình tròn quay cùng với trục van để mở và đóng, từ đó thực hiện hoạt động khởi động. Nó chủ yếu được sử dụng như một van đóng ngắt, nhưng nó cũng có thể được thiết kế để có chức năng điều chỉnh. Tấm bướm được lắp đặt theo hướng đường kính của đường ống, trong kênh hình trụ của thân van. Tấm bướm hình đĩa quay quanh trục, với góc quay từ 0° đến 90°. Khi nó quay đến 90°, van ở trạng thái mở hoàn toàn.
Thiết kế bộ truyền động khí nén
Bộ truyền động khí nén sử dụng xi lanh tác động kép hoặc tác động đơn (hồi lò xo). Các thông số kỹ thuật là: áp suất nguồn khí 4-8 bar đối với tác động kép và 5-8 bar đối với tác động đơn, và nhiệt độ môi trường từ -20℃ đến +80℃. Bề mặt bộ truyền động được anot hóa và sử dụng cấu trúc thanh răng có hai vị trí điều chỉnh hành trình (+/-5°). Nó được trang bị giao diện nguồn khí tiêu chuẩn NAMUR và có tuổi thọ hoạt động bình thường lên đến 1 triệu chu kỳ.
Thiết kế cấu trúc thân van
Thân van, tấm van và trục van sử dụng thiết kế cấu trúc đồng tâm để đạt được khả năng làm kín hai chiều. Nó có hình dạng không có khung, nhỏ gọn, nhẹ và kích thước nhỏ. Nó sử dụng kết nối không chốt để cách ly môi chất khỏi kim loại và đơn giản hóa việc bảo trì. Bề mặt của tấm bướm được xử lý bằng lớp phủ phun.
Phụ kiện tùy chọn
Các tùy chọn phụ kiện bao gồm thiết bị phản hồi (công tắc giới hạn), van điện từ, bộ ba giai đoạn (để ổn định, lọc và bôi trơn nguồn khí), cơ cấu tay quay và bộ định vị điện (để điều chỉnh các chức năng bằng cách nhập tín hiệu 4-20mA).
Các danh mục chính van bướm nhựa khí nén
Vật liệu thân van của van bướm nhựa khí nén chủ yếu bao gồm các loại nhựa chống ăn mòn như UPVC, CPVC, PP và PVDF. Các loại gioăng chủ yếu được chia thành hai loại: gioăng đàn hồi (như cao su nitrile NBR, ethylene propylene diene monomer EPDM và polytetrafluoroethylene PTFE) và gioăng kim loại. Các kịch bản ứng dụng bao gồm van bướm vệ sinh khí nén phù hợp cho ngành công nghiệp thực phẩm và dược phẩm, van bướm lót fluoropolymer khí nén phù hợp với môi trường có tính ăn mòn cao, van bướm thông gió khí nén phù hợp với không khí, khí thải và các môi trường khác, và van bướm bột khí nén phù hợp với xi măng, bột mì và các hệ thống bột khác.
Đặc trưng van bướm nhựa khí nén
Cấu trúc bên ngoài nhỏ gọn và đẹp mắt.
Thiết bị này nhẹ và dễ lắp đặt.
Khả năng chống ăn mòn mạnh và phạm vi ứng dụng rộng.
Vật liệu hợp vệ sinh và không độc hại.
Chống mài mòn, dễ tháo lắp và dễ bảo trì.
Thiết kế không có lưng không làm tăng mô-men xoắn sau khi lắp đặt.
Tấm bướm có khả năng chống mài mòn và có tuổi thọ cao.
Có thể mở và đóng nhanh chóng chỉ bằng một thao tác xoay 90°, giúp dễ dàng vận hành.
Có đặc tính kiểm soát chất lỏng tốt.
Thương hiệu và Nhà sản xuất
Van bướm nhựa khí nén thường được sản xuất bởi các thương hiệu và nhà máy theo tiêu chuẩn quốc tế đến từ châu Âu, châu Á và các đơn vị OEM toàn cầu. Các nhà sản xuất uy tín thường tuân thủ các tiêu chuẩn kỹ thuật như ISO, DIN và CE, đảm bảo chất lượng ổn định, độ kín cao và độ bền trong môi trường công nghiệp.
Một số dòng sản phẩm được lắp ráp và phân phối thông qua các trung tâm sản xuất tại Trung Quốc và các quốc gia công nghiệp khác, nhằm tối ưu chi phí và đáp ứng nhu cầu thị trường trong nhiều lĩnh vực. Các hệ thống van này được ứng dụng rộng rãi trong dệt may, nhà máy điện, hóa dầu, hệ thống sưởi và làm mát, dược phẩm, đóng tàu, luyện kim, công nghiệp nhẹ và xử lý môi trường.
Ngoài ra, nhiều thương hiệu OEM quốc tế cũng cung cấp các dòng van bướm nhựa khí nén tiêu chuẩn như SD series, phù hợp cho hệ thống nước tinh khiết, nước uống, thoát nước, nước thải, nước biển và các dung dịch axit, kiềm hoặc hóa chất công nghiệp. Các sản phẩm này được thiết kế để tương thích với nhiều điều kiện vận hành khác nhau và đáp ứng yêu cầu kỹ thuật của các hệ thống đường ống hiện đại.
Bạn có thể tham khảo thêm các dòng van bướm điều khiển khí nén chất lượng cao tại danh mục sản phẩm của chúng tôi, bao gồm đầy đủ các loại van bướm nhựa, inox và van bướm vi sinh phù hợp nhiều hệ thống công nghiệp.
