Van bướm mặt bích khí nén

Van bướm mặt bích khí nén là thiết bị được ứng dụng rộng rãi trong các hệ thống cấp thoát nước của nhà máy nước, nhà máy điện, luyện kim, sản xuất giấy, hóa chất và cả ngành công nghiệp thực phẩm – dịch vụ ăn uống.

Trong thực tế, dòng van này thường được sử dụng trong các hệ thống điều khiển tự động cho đường ống cấp và thoát nước tại nhiều lĩnh vực công nghiệp như điện lực, thép, hóa chất, giấy và chế biến thực phẩm. Với kiểu kết nối mặt bích chắc chắn, van đảm nhận chức năng chính là điều tiết lưu lượng dòng chảy cũng như đóng/mở môi chất trong đường ống. Thiết bị đặc biệt phù hợp với các hệ thống có áp suất thấp đến trung bình và yêu cầu vận hành ổn định.

Van có thiết kế tổng thể đơn giản nhưng hiệu quả, với ưu điểm nhỏ gọn và trọng lượng nhẹ, giúp dễ dàng lắp đặt ở nhiều vị trí như đường ống trên cao hoặc hệ thống ngầm. Bộ truyền động khí nén được điều khiển thông qua van điện từ 5/2, cho phép trục van quay góc 90°, từ đó thực hiện thao tác đóng mở nhanh chóng, giảm thiểu sức lao động và tăng tính tự động hóa.

Phần thân van được kết hợp nhiều loại vật liệu làm kín khác nhau như cao su nitrile (NBR), cao su fluorocarbon (FKM), vật liệu đạt chuẩn thực phẩm và lớp lót PTFE nhằm đáp ứng đa dạng môi trường làm việc. Đối với dạng làm kín kim loại, van sử dụng kết cấu nhiều lớp, vừa đảm bảo độ bền của kim loại, vừa giữ được tính linh hoạt của vật liệu đàn hồi, giúp duy trì độ kín ổn định ngay cả trong điều kiện nhiệt độ thấp.

Đối với các dòng van có kích thước trung bình và lớn, khi mở hoàn toàn, lực cản dòng chảy rất nhỏ, giúp tối ưu lưu lượng và nâng cao hiệu suất vận hành của toàn hệ thống.

Thông số kỹ thuật van bướm mặt bích khí nén

• Loại van: Van bướm điều khiển khí nén dạng mặt bích
• Kích thước danh nghĩa (DN): DN50 – DN1200 (có thể tùy chọn lớn hơn)
• Áp suất làm việc: PN0.6 – PN6.4 MPa (tương đương Class 150 – 300)
• Nhiệt độ làm việc: -40°C đến 400°C
• Gioăng mềm: ≤ 200–260°C
• Gioăng kim loại: ≤ 400°C
• Vật liệu thân van: Gang, gang dẻo, thép carbon, inox 304/316L
• Vật liệu đĩa van: Inox 304/316, thép không gỉ hoặc hợp kim phủ chống ăn mòn
• Vật liệu trục van: Thép không gỉ (SS410, SS420, SS304)
• Gioăng làm kín: EPDM, NBR, PTFE, FKM (Viton), hoặc kim loại
• Kiểu điều khiển: Khí nén (tác động đơn / tác động kép)
• Áp suất khí nén: 0.4 – 0.8 MPa
• Thời gian đóng/mở: 1–20 giây (tùy kích thước)

Tiêu chuẩn mặt bích:

• GB/T 9119 (Trung Quốc)
• JIS 10K / 20K (Nhật Bản)
• ANSI B16.5 Class 150/300 (Mỹ)
• DIN PN10 / PN16 / PN25 (Châu Âu)
• Tiêu chuẩn thiết kế: ISO 5211, ISO 5752, API 609, EN 593
• Kiểu kết nối: Mặt bích (Flange type)
• Môi chất sử dụng: Nước, khí nén, hơi, dầu, hóa chất, nước thải

Kiểu làm kín:

• Soft seal (gioăng mềm)
• Metal seal (gioăng kim loại)
• Độ kín: Rò rỉ thấp, đạt Class VI (theo tiêu chuẩn ANSI/FCI 70-2)
• Tuổi thọ vận hành: > 100.000 chu kỳ đóng/mở (tùy điều kiện làm việc)
• Xuất xứ: Trung Quốc, Hàn Quốc, EU, Nhật Bản (tùy thương hiệu)

Định nghĩa và phân loại van bướm mặt bích khí nén

Van bướm mặt bích khí nén là thiết bị kết hợp giữa bộ truyền động khí nén và thân van bướm dạng mặt bích. Hệ thống hoạt động dựa trên nguồn khí nén để điều khiển trục van quay trong khoảng 0–90°, từ đó thực hiện quá trình đóng, mở hoặc điều tiết dòng chảy trong đường ống. Thân van được thiết kế có mặt bích riêng, liên kết trực tiếp với hệ thống đường ống bằng bu lông, đảm bảo độ kín và độ chắc chắn cao trong quá trình vận hành.

Theo phương thức kết nối, van bướm có thể được chia thành hai dạng chính: loại kết nối mặt bích và loại kết nối wafer (dạng kẹp). Trong đó, van bướm mặt bích khí nén được đánh giá cao nhờ sự kết hợp giữa tốc độ phản hồi nhanh của bộ truyền động khí nén và độ ổn định trong liên kết mặt bích, giúp nâng cao độ an toàn và độ bền của hệ thống.

Cấu trạo và nguyên lý hoạt động

Van bướm mặt bích khí nén là loại van điều khiển tự động, bao gồm hai bộ phận chính: bộ truyền động khí nén và thân van bướm dạng mặt bích. Khi cấp khí nén, bộ truyền động sẽ tạo lực xoay làm trục van quay trong phạm vi 0–90°, giúp thực hiện chức năng đóng hoặc mở dòng chảy một cách nhanh chóng và chính xác.

Thân van được lắp đặt thông qua kết nối mặt bích với hệ thống đường ống bằng bu lông, tạo độ kín cao và khả năng chịu áp lực tốt. Nhờ đó, van có thể đảm nhiệm các chức năng như đóng ngắt, kết nối hoặc điều tiết lưu lượng môi chất trong đường ống một cách ổn định và hiệu quả.

Cấu tạo cơ bản

Cấu trúc của van bướm mặt bích khí nén chủ yếu bao gồm các bộ phận chính như thân van, mặt bích, đĩa bướm, trục van (trục quay), bộ truyền động khí nén và cơ cấu khớp nối. Thân van được thiết kế dạng mặt bích liền khối giúp dễ dàng kết nối trực tiếp với hệ thống đường ống. Bộ truyền động khí nén đóng vai trò tạo lực vận hành, được liên kết với trục van thông qua khớp nối để truyền động và làm quay đĩa bướm.

Nguyên lý hoạt động van bướm mặt bích khí nén

Nguyên lý làm việc của van dựa trên việc sử dụng khí nén để điều khiển bộ truyền động. Khi có nguồn khí cấp vào, bộ truyền động sẽ tạo chuyển động quay và truyền lực qua khớp nối đến trục van. Trục này làm cho đĩa bướm quay trong khoảng góc từ 0 đến 90 độ, từ đó thực hiện chức năng đóng, mở hoặc điều tiết lưu lượng dòng chảy trong đường ống một cách chính xác và nhanh chóng.

Thiết kế kết cấu điển hình (theo một số bằng sáng chế)

Nhằm nâng cao độ bền và độ an toàn vận hành, một số thiết kế cải tiến đã được áp dụng cấu trúc cách ly giữa bộ truyền động và thân van. Ví dụ, theo một số bằng sáng chế của Tập đoàn Bintel, phần tử cách ly được bố trí trên thân van giúp tách biệt bộ truyền động khỏi môi trường lưu chất, từ đó hạn chế hiện tượng ăn mòn hoặc rò rỉ ảnh hưởng đến bộ truyền động. Phần tử này được thiết kế có lỗ xuyên nhằm hỗ trợ lắp đặt và tích hợp khớp nối, đảm bảo quá trình truyền động ổn định và hiệu quả.

Tại khu vực liên kết giữa trục van và mặt bích, có thể áp dụng cấu trúc che chắn đường nối để tăng khả năng làm kín. Theo thiết kế của Wuxi Huanyu Precision Casting, cơ cấu này giúp ngăn chất lỏng xâm nhập vào khe hở, hạn chế mài mòn và ăn mòn trục van, từ đó kéo dài tuổi thọ thiết bị với chi phí cải tiến thấp.

Bên cạnh đó, để hỗ trợ quá trình lắp đặt và bảo trì, một số dòng van được thiết kế theo dạng tháo lắp nhanh. Ví dụ, bằng sáng chế của Yancheng Baode sử dụng cơ cấu giới hạn trên – dưới kết hợp khớp nối nhanh, giúp việc lắp đặt hoặc tháo rời van khỏi hệ thống đường ống trở nên dễ dàng hơn mà không cần đến dụng cụ chuyên dụng, đồng thời giảm đáng kể thời gian bảo trì và xử lý sự cố.

Thông số kỹ thuật và đặc tính hiệu suất

Van bướm mặt bích khí nén là sự kết hợp giữa bộ truyền động khí nén và thân van bướm dạng mặt bích. Thiết bị hoạt động nhờ nguồn khí nén để điều khiển đĩa van quay trong phạm vi 0–90°, trong khi thân van được thiết kế mặt bích riêng và liên kết với đường ống bằng bu lông nhằm đảm bảo độ kín khít. Nhờ đó, van có thể thực hiện các chức năng như đóng, mở hoặc điều tiết lưu lượng trong hệ thống đường ống một cách tự động và ổn định.

Thông số kỹ thuật chung van bướm mặt bích khí nén

Thông số bộ truyền động khí nén

Bộ truyền động khí nén thường làm việc với áp suất khí trong khoảng 0,4–0,6 MPa. Hệ điều khiển có hai dạng chính gồm:

Tác động đơn: có cơ chế hồi vị khi mất khí

Tác động kép: giữ nguyên vị trí khi mất nguồn khí

Thiết bị thường đạt cấp bảo vệ tối thiểu IP65, đảm bảo chống bụi và chống nước ở mức cơ bản. Thời gian đóng/mở toàn hành trình thường không vượt quá 20 giây đối với các kích cỡ van DN300 trở xuống.

Thông số thân van và mặt bích

Thân van được chế tạo từ nhiều loại vật liệu khác nhau như gang, thép carbon hoặc thép không gỉ 304/316L, tùy theo môi trường sử dụng. Hệ tiêu chuẩn mặt bích phổ biến gồm GB/T 9119, ANSI B16.5 hoặc các tiêu chuẩn tương thích với hệ thống đường ống hiện hành.

Áp suất làm việc danh nghĩa của van nằm trong khoảng PN0.6–PN6.4MPa. Dải kích thước phổ biến từ DN50 đến DN1200. Nhiệt độ làm việc dao động từ -40°C đến 400°C, trong đó:

Gioăng mềm: tối đa khoảng 260°C

Gioăng kim loại: có thể chịu đến khoảng 400°C

Thông số độ kín và hiệu suất vận hành

Về khả năng làm kín, van được chia thành hai nhóm chính:

Làm kín mềm: sử dụng vật liệu như EPDM hoặc PTFE, có độ kín cao với mức rò rỉ rất thấp (≤1×10⁻⁶ MPa·m³/s)

Làm kín kim loại: kết hợp kim loại – kim loại hoặc kim loại – vật liệu đàn hồi, mức rò rỉ cho phép khoảng ≤1×10⁻⁵ MPa·m³/s

Ngoài ra, van có hệ số cản dòng chảy nhỏ (≤0,2), giúp giảm tổn thất áp suất trong hệ thống. Khả năng chịu áp lực của van thường đạt tối thiểu 1,5 lần áp suất danh nghĩa, đảm bảo an toàn khi vận hành trong điều kiện tải cao.

Đặc tính hiệu suất van bướm mặt bích khí nén

Van bướm mặt bích khí nén có kết cấu gọn nhẹ, thiết kế đơn giản, giúp giảm đáng kể kích thước tổng thể và khối lượng thiết bị. Nhờ đó, van có khả năng đóng mở nhanh, thao tác dễ dàng, tổn thất áp suất thấp và phù hợp với các hệ thống yêu cầu tự động hóa cao. Đồng thời, thiết bị cũng có khả năng làm kín tốt trong điều kiện áp suất thấp, giúp nâng cao hiệu quả vận hành.

Tuy nhiên, do đặc thù cấu tạo, van có giới hạn nhất định về dải áp suất và nhiệt độ làm việc. Khi vận hành trong môi trường áp suất cao, khả năng đảm bảo độ kín có thể bị ảnh hưởng, dẫn đến yêu cầu lựa chọn cấu hình phù hợp hơn để đảm bảo hiệu suất ổn định [8].

Đối với dòng van bướm làm kín cứng, cấu trúc thiết kế được chia thành nhiều dạng như đồng tâm, lệch tâm đơn, lệch tâm kép và lệch tâm ba. Trong đó, cấu trúc lệch tâm ba được đánh giá cao nhất nhờ khả năng loại bỏ ma sát trong quá trình đóng mở, giúp giảm mài mòn bề mặt làm kín. Thiết kế này cho phép van hoạt động ổn định trong điều kiện nhiệt độ và áp suất cao, đồng thời kéo dài tuổi thọ sử dụng đáng kể, với số chu kỳ đóng mở có thể vượt trên 100.000 lần.

Lựa chọn và phạm vi ứng dụng van bướm mặt bích khí nén

Trong quá trình lựa chọn van bướm mặt bích khí nén, trước tiên cần xác định rõ điều kiện làm việc thực tế của hệ thống. Đối với các môi trường có rung động hoặc dao động áp suất, nên ưu tiên loại van có kết nối mặt bích để đảm bảo độ ổn định cao hơn. Trong môi trường ăn mòn nhẹ, vật liệu thân van phù hợp là thép không gỉ 304 hoặc 316L, còn với môi trường không có tính ăn mòn, có thể sử dụng gang hoặc thép carbon để tối ưu chi phí.

Đối với môi trường sạch hoặc yêu cầu vệ sinh cao, nên lựa chọn gioăng làm kín mềm. Ngược lại, trong môi trường có hạt rắn hoặc nhiệt độ cao, cấu hình gioăng cứng sẽ phù hợp hơn nhờ khả năng chịu mài mòn và nhiệt tốt hơn.

Tiếp theo là bước lựa chọn thông số mặt bích. Tiêu chuẩn mặt bích và kiểu bề mặt làm kín phải tương thích hoàn toàn với hệ thống đường ống hiện hữu. Đường kính danh nghĩa cần được tính toán dựa trên lưu lượng thực tế để tránh gây tổn thất áp suất không cần thiết.

Sau đó cần xác định chế độ vận hành. Với các hệ thống không có người giám sát trực tiếp, nên sử dụng van khí nén kết hợp bộ định vị để tăng độ chính xác trong điều khiển. Trong các môi trường có yêu cầu chống cháy nổ, van khí nén là lựa chọn phù hợp do không phát sinh tia lửa điện trong quá trình vận hành.

Cuối cùng, cần kiểm tra các yếu tố lắp đặt như khả năng tương thích vật liệu gioăng với môi chất làm việc. Đối với hệ thống ngừng hoạt động trong thời gian dài, van nên được vận hành định kỳ đóng/mở để tránh hiện tượng bám dính tại bề mặt làm kín.

Ứng dụng van bướm mặt bích khí nén

Van bướm mặt bích khí nén được ứng dụng rộng rãi trong các hệ thống đường ống áp suất thấp và trung bình thuộc nhiều ngành công nghiệp như xử lý nước, hóa chất, HVAC, năng lượng, dầu khí, luyện kim, môi trường, thực phẩm và công nghiệp nhẹ.

Trong lĩnh vực xử lý nước, van thường được sử dụng tại các tuyến ống đầu vào – đầu ra của nhà máy xử lý nước thải và hệ thống kiểm soát dòng tại bể lắng. Trong ngành hóa chất, van được ứng dụng cho các đường ống vận chuyển dung môi có tính ăn mòn nhẹ.

Đối với hệ thống HVAC, van được lắp đặt trên các tuyến ống nước lạnh chính của hệ thống điều hòa trung tâm và đường ống cấp nhiệt. Trong ngành năng lượng, van được sử dụng cho hệ thống nước tuần hoàn của tháp giải nhiệt tại nhà máy nhiệt điện, cũng như các tuyến ống dẫn khí phụ trợ.

So sánh với các loại van khác

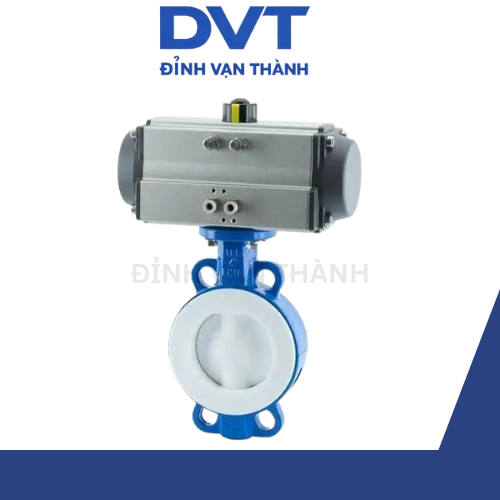

So với van bướm khí nén dạng wafer, van bướm mặt bích khí nén không cần tháo toàn bộ mặt bích khi lắp đặt hoặc bảo trì, giúp thuận tiện hơn trong quá trình sửa chữa và phù hợp với các hệ thống có rung động. Tuy nhiên, kích thước tổng thể lớn hơn và chi phí thường cao hơn khoảng 30–50%.

So với van bướm điện dạng mặt bích, loại khí nén có tốc độ phản hồi nhanh hơn và không phát sinh nguy cơ tia lửa điện, nhưng yêu cầu hệ thống cấp khí ổn định để vận hành liên tục.

So với van bi khí nén dạng mặt bích, van bướm khí nén có tổn thất áp suất thấp hơn và chi phí thấp hơn khi sử dụng cho đường kính lớn, phù hợp với các hệ thống lưu lượng lớn. Ngược lại, van bi khí nén có khả năng làm kín tốt hơn và chịu áp suất cao hơn, thích hợp cho các ứng dụng áp suất cao hoặc yêu cầu đóng kín tuyệt đối.

Lắp đặt, bảo trì và khắc phục sự cố van bướm mặt bích khí nén

Trong quá trình lắp đặt van bướm mặt bích khí nén, cần đảm bảo đĩa van đang ở trạng thái đóng và xác định chính xác góc quay tương ứng với vị trí mở. Đối với các hệ thống có van bypass, nên mở van bypass trước khi tiến hành lắp đặt và tuân thủ đầy đủ hướng dẫn từ nhà sản xuất. Với các van có khối lượng lớn, cần lắp đặt trên nền móng chắc chắn để đảm bảo độ ổn định.

Đối với van kích thước lớn hoặc hệ thống quan trọng, nên sử dụng cờ lê lực để siết bu lông theo trình tự chéo và tăng dần mô-men xoắn theo tiêu chuẩn kỹ thuật, nhằm tránh gây biến dạng thân van hoặc rò rỉ tại vị trí kết nối. Ví dụ, lực siết ban đầu cho bu lông của van bướm khí nén DN200 thường được khống chế trong khoảng 120–150 N·m.

Trong quá trình vận hành, cần thực hiện kiểm tra định kỳ, vệ sinh bề mặt và các chi tiết bên trong van, đồng thời bôi trơn các bộ phận ổ trục và truyền động để hạn chế ăn mòn và kẹt cơ khí. Đối với hệ thống không hoạt động trong thời gian dài, nên định kỳ vận hành đóng/mở van để tránh hiện tượng dính bề mặt làm kín. Với các hệ thống lắp đặt ngoài trời, khu vực trục van cần được bảo vệ chống nước mưa và chống gỉ sét.

Các sự cố thường gặp ở van bướm khí nén bao gồm rò rỉ trong, rò rỉ ngoài, hoạt động không ổn định (chậm hoặc không phản hồi), rung động bất thường và lỗi tín hiệu điều khiển.

Biện pháp xử lý rò rỉ bao gồm làm sạch tạp chất bám trên bề mặt làm kín, thay thế gioăng bị mòn (có thể nâng cấp lên PTFE hoặc cao su flo tùy điều kiện làm việc), đồng thời kiểm tra và thay thế vòng làm kín tại trục hoặc bộ phận hộp chèn.

Đối với lỗi vận hành, cần kiểm tra các điểm kẹt giữa thân van và ống lót, vệ sinh hoặc thay thế các bộ phận trong bộ truyền động khí nén nếu có tạp chất hoặc hư hỏng gioăng. Đồng thời, hiệu chỉnh lại tín hiệu điều khiển và áp suất nguồn khí để đảm bảo hệ thống hoạt động ổn định.

Một số trường hợp thực tế ghi nhận, van bướm khí nén DN200 trong nhà máy điện bị rò rỉ do biến dạng thân van, nguyên nhân xuất phát từ việc không sử dụng cờ lê lực trong quá trình siết bu lông lắp đặt.

Tình trạng phát triển hiện tại của van bướm mặt bích khí nén

Van bướm mặt bích khí nén là thiết bị quan trọng trong hệ thống điều khiển tự động và được ứng dụng rộng rãi trong các ngành như xử lý nước, hóa chất, năng lượng và nhiều lĩnh vực công nghiệp khác. Cùng với sự phát triển của công nghệ, nhiều doanh nghiệp trong nước đã nghiên cứu và phát triển các giải pháp cải tiến, đồng thời đạt được các bằng sáng chế liên quan đến dòng sản phẩm này.

Hiện nay, một số đơn vị như Công ty TNHH Van Công Nghiệp Đỉnh Vạn Thành Nhập Khẩu đã phát triển các dòng sản phẩm như “van bướm mặt bích khí nén” và “van bướm kín cứng mặt bích khí nén”.

Về mặt công nghệ, một số giải pháp sáng chế đã đưa ra thiết kế cách ly giữa bộ truyền động và môi chất, giúp hạn chế ăn mòn và giảm nguy cơ rò rỉ ảnh hưởng đến cơ cấu truyền động. Bên cạnh đó, một số thiết kế khác cho phép kết hợp giữa vận hành khí nén và vận hành thủ công, giúp tăng tính linh hoạt, đảm bảo hệ thống vẫn hoạt động ổn định trong trường hợp mất nguồn khí hoặc cần thao tác khẩn cấp.

Một số cải tiến khác như của thế giới tập trung vào cấu trúc che chắn đường nối nhằm giảm tốc độ lão hóa của van, còn thiết kế của Yancheng Baode hướng đến cơ cấu tháo lắp nhanh, giúp đơn giản hóa quá trình bảo trì và sửa chữa.

Trên thị trường quốc tế, các thương hiệu như NOOK (Đức) vẫn giữ vị thế nhất định trong phân khúc van công nghiệp. Tại Việt Nam và Trung Quốc, việc thiết kế và sản xuất van bướm khí nén cần tuân thủ các tiêu chuẩn kỹ thuật như GB/T 12238 cho van bướm và GB/T 9119 cho mặt bích. Đồng thời, trong các dự án quốc tế, sản phẩm còn phải đáp ứng thêm các tiêu chuẩn như ISO 5211, ISO 5752, API 609 và EN 593 nhằm đảm bảo tính tương thích và an toàn hệ thống.
