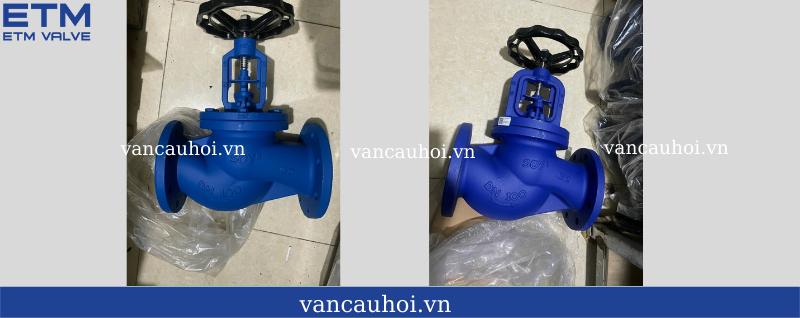

Van cầu hơi SOY

Van cầu hơi SOY Bellow seal là loại van làm kín cưỡng bức, khi van đóng, áp lực phải tác động vào đĩa để ép bề mặt làm kín không bị rò rỉ. Khi môi chất đi vào van từ bên dưới đĩa, lực cản mà lực vận hành cần vượt qua là lực ma sát giữa thân van và bao bì và lực đẩy do áp suất của môi chất tạo ra. Lực đóng van càng lớn hơn lực để mở van, do đó thân van đường kính của van phải lớn, nếu không thân van sẽ bị hư hỏng. Trong những năm gần đây, kể từ khi xuất hiện van tự làm kín, dòng môi chất của van cầu chuyển từ phía trên van đi vào khoang van, lúc này dưới tác dụng của áp suất môi chất, lực đóng van nhỏ, trong khi lực mở van lớn, đường kính có thể giảm tương ứng. Đồng thời dưới tác dụng của môi chất, loại van này cũng được siết chặt hơn.

Thông số kỹ thuật van cầu hơi SOY

Vật liệu thân van: Thép, gang GG-25 (JL-1040)
Áp lực làm việc: PN16, PN25, PN40
Môi trường làm việc: Hơi nóng, lò hơi, nồi hơi
Nhiệt độ làm việc: -20℃ đến 350℃
Kiểu kết nối: Mặt bích
Kiểu vận hành: Tay quay
Kiểu làm kín: Bellows seal – làm kín ống xếp
Kích thước: DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
Ứng dụng: Hơi nóng, dầu khí, hóa chất, dược phẩm, phân bón, công nghiệp điện lực

Đặc điểm cấu tạo van cầu hơi SOY

Sản phẩm này có cấu tạo hợp lý, đóng mở đáng tin cậy, hiệu suất làm việc tuyệt vời và hình thức đẹp.

Bề mặt làm kín được hàn bằng hợp kim cứng gốc CO, chịu mài mòn, chống ăn mòn, chịu ma sát tốt và tuổi thọ lâu dài.

Thân van cầu hơi SOY được tôi và tôi luyện và bề mặt được amoni hóa, có đặc tính chống ăn mòn và chống ma sát tốt.

Niêm phong kép, hiệu suất đáng tin cậy hơn.

Chỉ số vị trí nâng của thân van trực quan hơn.

Kích thước của các bộ phận, mặt bích và mối hàn đối đầu có thể được lựa chọn hợp lý theo điều kiện làm việc thực tế hoặc yêu cầu của người sử dụng để đáp ứng các nhu cầu kỹ thuật khác nhau.

Ưu điểm van cầu hơi SOY

Cấu tạo đơn giản, sản xuất và bảo trì thuận tiện.

Hành trình làm việc nhỏ, thời gian đóng mở ngắn.

Hiệu suất làm kín tốt, ma sát nhỏ giữa các bề mặt làm kín và tuổi thọ lâu dài.

Trong quá trình đóng mở, ma sát của bề mặt làm kín nhỏ hơn so với cửa van, chịu mài mòn tốt.

Thường chỉ có một bề mặt làm kín, quá trình sản xuất tốt và thuận tiện cho việc bảo trì.

Van cầu hơi SOY Bellow seal áp dụng thiết kế kín ống thổi, giúp loại bỏ hoàn toàn những thiếu sót của phốt đóng gói thân van thông thường như lão hóa nhanh và dễ rò rỉ.

Giúp nâng cao hiệu quả sử dụng năng lượng, tăng độ an toàn cho thiết bị sản xuất và giảm chi phí bảo trì định kỳ.

Mang lại môi trường làm việc sạch sẽ, an toàn và ổn định hơn.

Nhược điểm van cầu hơi SOY

Lực cản chất lỏng lớn, lực cần thiết để đóng mở van lớn.

Không thích hợp cho môi trường có hạt, độ nhớt cao hoặc dễ đóng cặn.

Hiệu suất điều chỉnh lưu lượng không cao.

Theo vị trí ren thân van, van cầu hơi SOY có thể chia thành loại ren ngoài và ren trong.

Theo hướng dòng chảy của môi chất có loại truyền thẳng, loại chảy trực tiếp và loại góc.

Đặc điểm cấu tạo dòng chảy

Cấu tạo của thân van cầu hơi SOY bao gồm dòng chảy thẳng, dòng chảy trực tiếp và dòng chảy góc vuông. Cấu trúc truyền thẳng là cấu trúc phổ biến nhất nhưng lực cản chất lỏng lớn nhất. Chất lỏng chảy trực tiếp có điện trở thấp và thường được sử dụng cho chất lỏng có chứa hạt rắn hoặc độ nhớt cao. Thân van góc vuông thường được rèn, phù hợp với van có đường kính nhỏ và áp suất cao.

Đặc điểm kỹ thuật ứng dụng

Van cầu hơi SOY phù hợp với áp suất danh định PN1.6 – 4.0MPa, nhiệt độ làm việc từ -20℃ đến 350℃. Van cầu ống thổi SOY phù hợp sử dụng trên các đường ống trong nhiều điều kiện làm việc khác nhau như dầu khí, hóa chất, dược phẩm, phân bón, công nghiệp điện lực… dùng để đóng mở hoặc kết nối lưu chất trong hệ thống đường ống.

Hiện nay sản phẩm có sẵn đầy đủ các kích thước từ DN25 đến DN200 với số lượng lớn, đáp ứng nhanh nhu cầu của các hệ thống hơi nóng, lò hơi và nhà máy công nghiệp.
