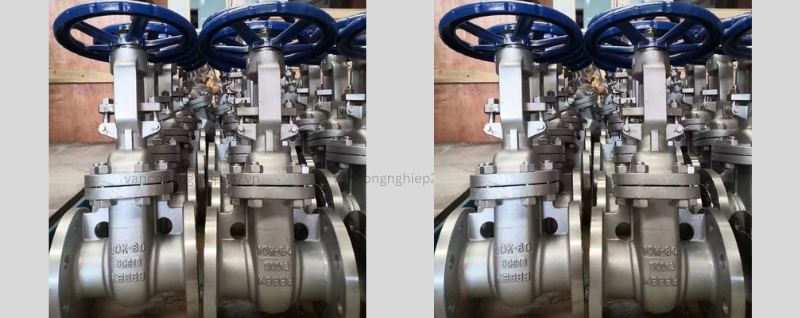

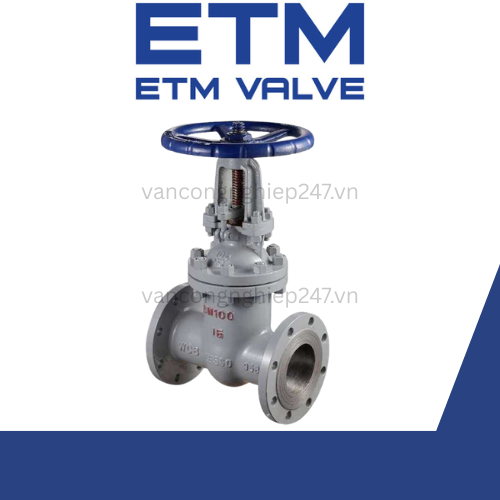

Van cổng mặt bích inox 304

Van cổng mặt bích inox 304 hay com được gọi là van cổng bằng thép không gỉ là thiết bị van điều khiển dòng chảy chất lỏng bằng chuyển động tuyến tính của một cánh van dọc theo thân van . Bộ phận đóng mở là cánh van, và hướng chuyển động của nó vuông góc với chất lỏng. Chúng chỉ có thể đạt được trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Dựa trên cấu trúc bề mặt làm kín, chúng được chia thành loại cánh van hình nêm và loại cánh van song song. Cánh van hình nêm được chia nhỏ hơn nữa thành cánh van cứng và cánh van mềm , với góc nêm điển hình là 5° hoặc 2°52′. Áp suất định mức bao gồm CL150～2500Lb và PN10～160MPa, với nhiệt độ hoạt động là -29℃. Môi chất áp dụng bao gồm nước, axit nitric, axit axetic, v.v. Thân van được đúc từ vật liệu thép không gỉ 304, 316, 321 hoặc các vật liệu khác, và ký hiệu model là Z41H-16P. Bề mặt làm kín của đế van được phủ một lớp hợp kim cứng gốc coban Stellite. Thân van trải qua quá trình tôi luyện và xử lý nitriding. Vật liệu làm kín sử dụng than chì dẻo hoặc vật liệu bện PTFE để cải thiện khả năng chống mài mòn và hiệu suất làm kín. Các loại cấu trúc bao gồm van cổng có trục nâng (trục nâng) và van cổng có trục không nâng (trục quay). Mặt bích giữa sử dụng gioăng xoắn ốc hoặc vòng kim loại. Sản phẩm tuân thủ các tiêu chuẩn thiết kế như API 600 và GB/T 12234 và các tiêu chuẩn thử nghiệm như API 598 và GB/T 13927, và được sử dụng trong các lĩnh vực như dầu khí, công nghiệp hóa chất, xử lý nước và thực phẩm đồ uống.

Thông số kỹ thuật van cổng mặt bích inox 304

Áp suất danh nghĩa: JIS 10K (tương đương ~1.0 MPa); phạm vi ANSI Class 150, PN16

Áp suất thử nghiệm vỏ: P = 1,5 × PN (theo JIS B2003 / ISO 5208)

Áp suất thử nghiệm độ kín: P = 1,1 × PN (theo JIS B2003 / ISO 5208)

Áp lực làm việc:

JIS 10K (0.1 ~ 1.0 MPa tùy nhiệt độ môi chất)

Môi trường áp dụng: nước, dầu, hơi nước, khí, hóa chất nhẹ

Nhiệt độ áp dụng: -29℃ ～ 200℃, một số vật liệu đặc biệt có thể cao hơn theo tiêu chuẩn JIS

Phương pháp vận hành: tay quay, hộp số, điện, khí nén

Tiêu chuẩn liên quan:

JIS B2002 (kích thước mặt bích)

JIS B2003 (thử áp lực)

JIS B2220 (mặt bích thép)

ISO 5208 (kiểm tra độ kín)

Ví dụ model sản phẩm: Z41H-JIS10K, Z41W-JIS10K, v.v.

Nguyên lý hoạt động van cổng mặt bích inox 304

Van cổng mà trong đó cánh van di chuyển tuyến tính cùng với trục van được gọi là van cổng ty nổi (còn được gọi là van cổng trục ngoài). Thông thường, trục nâng có ren hình thang, thông qua đai ốc ở đầu van và rãnh dẫn hướng trên thân van, chuyển đổi chuyển động quay thành chuyển động tuyến tính, tức là chuyển đổi mô-men xoắn hoạt động thành lực đẩy hoạt động.

Bề mặt làm kín có thể chỉ dựa vào áp suất của môi chất để làm kín, nghĩa là áp suất của môi chất ép bề mặt làm kín của cánh van vào đế van ở phía bên kia để đảm bảo làm kín; điều này được gọi là tự làm kín. Hầu hết các van cổng sử dụng phương pháp làm kín cưỡng bức, nghĩa là khi van đóng, cần có lực bên ngoài để ép mạnh cánh van vào đế van nhằm đảm bảo làm kín hoàn toàn.

Phân loại van cổng mặt bích inox 304

Van cổng bằng thép không gỉ có thể được phân loại thành van cổng nêm và van cổng song song theo cấu hình của bề mặt làm kín.

Van cổng nêm có thể được chia nhỏ hơn nữa thành van cổng nêm cứng và van cổng nêm đàn hồi. Van cổng song song có thể được chia thành loại một cổng và loại hai cổng.

Dựa trên vị trí ren trục van, chúng có thể được chia thành:

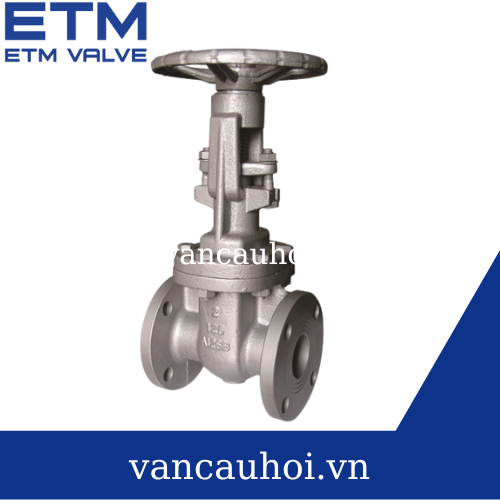

• Van cổng ty nổi

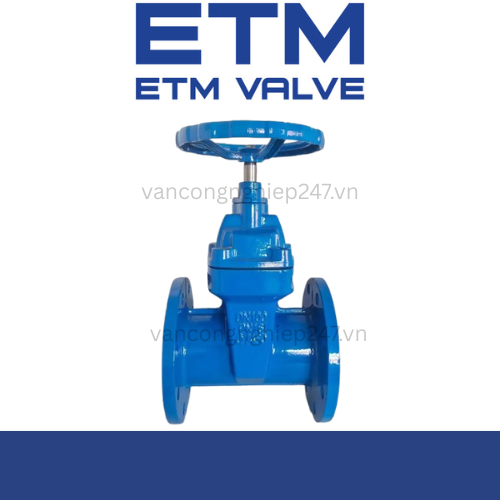

• Van cổng ty chìm

Các van này thường được lắp đặt theo chiều ngang trong đường ống.

Khi van được mở, dòng chảy đi qua hoàn toàn không bị cản trở khi cánh van được nâng lên đến vị trí bằng 1/1 đường kính danh nghĩa của van. Tuy nhiên, vị trí này không thể quan sát trực tiếp trong quá trình vận hành.

Trong thực tế sử dụng, vị trí mở hoàn toàn thường được xác định bằng dấu trên đỉnh trục van, tức là điểm mà van không thể mở thêm được nữa.

Để tránh kẹt do giãn nở nhiệt, khi mở van thường nâng đến vị trí cao nhất rồi lùi lại khoảng 1/2 đến 1 vòng tay quay để xác định trạng thái mở hoàn toàn.

Do đó, vị trí mở hoàn toàn của van được xác định theo hành trình thực tế của cánh van.

Một số van cổng có đai ốc trục được gắn cố định trên cánh van. Khi xoay tay quay, trục van quay và làm cánh van di chuyển lên xuống.

Đặc điểm cấu trúc van cổng mặt bích inox 304

Các vật liệu được lựa chọn đáp ứng các tiêu chuẩn trong nước và quốc tế có liên quan, chẳng hạn như API 600, ANSI B16.10, ANSI B16.34, API 598, v.v.

Thiết kế tuân thủ các tiêu chuẩn tiên tiến trong nước và quốc tế.

Bộ phận làm kín sử dụng cánh van và đế van phối hợp chính xác. Bề mặt làm kín được hàn hợp kim cứng gốc coban Stellite với các cấp độ độ cứng khác nhau. Kết cấu đảm bảo độ kín cao, khả năng chống mài mòn, chịu nhiệt độ cao, chống ăn mòn và chống xước tốt.

Thân van được xử lý tôi – ram kết hợp nitriding bề mặt, giúp tăng khả năng chống ăn mòn, chống trầy xước và chống mài mòn.

Cấu trúc cổng đàn hồi kiểu nêm được áp dụng, các ổ lăn được lắp đặt ở các vị trí đường kính trung bình và lớn nhằm giảm ma sát. Một số model được trang bị tay quay giảm chấn.

Các bộ phận chính như thân van, nắp van và cánh van được chế tạo từ thép không gỉ hoặc thép đúc như WCB, WC1, CF8, CF8M.
Vòng đệm phía sau được thiết kế dạng ghế đệm ren bằng thép không gỉ hoặc kết cấu hàn phủ inox austenit, giúp việc thay thế và bảo trì thuận tiện hơn.

Ưu điểm và nhược điểm van cổng mặt bích inox 304

Ưu điểm

Khả năng cản trở chất lỏng thấp, và sự mài mòn, ăn mòn bề mặt làm kín do môi chất gây ra là tối thiểu.

Việc mở và đóng tốn ít công sức hơn.

Hướng dòng chảy của môi chất không bị hạn chế, không có hiện tượng nhiễu loạn hoặc giảm áp suất.

Hình dạng đơn giản, chiều dài cấu trúc ngắn, dễ gia công và có tính ứng dụng rộng rãi.

Nhược điểm

Hiện tượng ăn mòn và trầy xước dễ xảy ra giữa các bề mặt làm kín, gây khó khăn cho việc bảo trì.

Kích thước bên ngoài tương đối lớn, cần không gian lắp đặt nhất định và thời gian đóng mở khá lâu.

Cấu trúc tương đối phức tạp.

Tiêu chuẩn thực hiện

Về tiêu chuẩn quốc tế, tiêu chuẩn thiết kế và sản xuất phổ biến là API 600, tiêu chuẩn chiều dài kết cấu là ANSI B16.10, tiêu chuẩn đánh giá áp suất và nhiệt độ là ANSI B16.34 và tiêu chuẩn thử nghiệm là API 598.

• Thiết kế và sản xuất: GB12234 / API 600 / API 602 / ASME B16.34
• Chiều dài kết cấu: GB12221 / ASME B16.10
• Kích thước mặt bích: GB9113 / JB79 / ASME B16.5 / ASME B16.47
• Áp suất và nhiệt độ: GB9131 / ASME B16.34
• Kiểm tra và thử nghiệm: GB/T13927 / HB/T9092 / API 598 / ISO 5208

Lắp đặt và bảo trì Van cổng mặt bích inox 304

Khi lựa chọn van cổng bằng thép không gỉ, cần xác định theo các thông số như đường kính danh nghĩa, áp suất và nhiệt độ. Về vật liệu, có thể chọn thép không gỉ nếu ngân sách cho phép. Với môi trường chứa ion clorua, nên ưu tiên thép không gỉ 316L. Cơ cấu vận hành có thể chọn thủ công, điện hoặc khí nén tùy nhu cầu. Ngoài ra, cần đảm bảo van đã qua thử nghiệm áp suất và đạt các tiêu chuẩn liên quan.

Không được dùng tay quay, tay cầm hoặc cơ cấu truyền động để nâng vật nặng, và nghiêm cấm va đập.

Van cổng đôi nên lắp đặt theo chiều dọc (trục van thẳng đứng, tay quay phía trên).

Với van có bypass, cần mở bypass trước khi mở van chính để cân bằng áp suất.

Van có cơ cấu truyền động phải lắp đặt theo đúng hướng dẫn của nhà sản xuất.

Nếu van hoạt động thường xuyên, cần bôi trơn ít nhất 1 lần mỗi tháng.
