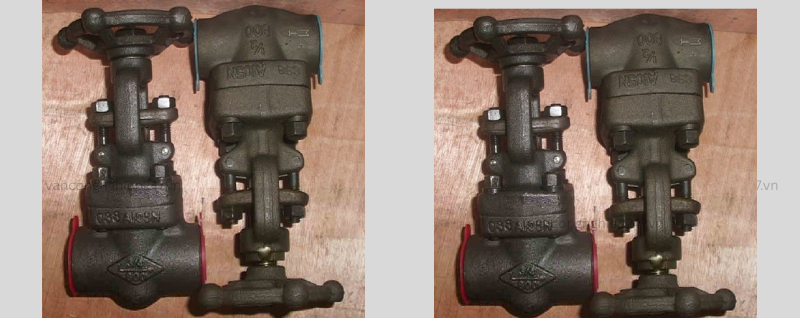

Van cửa thép rèn A105
Van cửa thép rèn A105 có hành trình đóng hoặc mở tương đối ngắn của thân van, đồng thời có chức năng ngắt rất đáng tin cậy, và do sự thay đổi của cổng chân van tỷ lệ thuận với hành trình của đĩa van, nó rất phù hợp để kiểm soát dòng chảy.điều chỉnh. Do đó, loại van này rất thích hợp để cắt hoặc điều chỉnh và tiết lưu, trong quá trình đóng mở do ma sát giữa đĩa và bề mặt làm kín của thân van nhỏ hơn so với van cổng nên sẽ bị mài mòn- có khả năng chống chịu và chiều cao mở thường chỉ bằng 1/4 đường kính của rãnh ghế, vì vậy nó nhỏ hơn nhiều so với van cổng. Thông thường trên thân van và đĩa van chỉ có một bề mặt làm kín nên quá trình sản xuất tương đối tốt, dễ bảo trì, nên sử dụng van chặn trên đường ống hoặc thiết bị môi chất có nhiệt độ cao và áp suất cao, chẳng hạn như nhà máy nhiệt điện, nhà máy điện hạt nhân và nhiệt độ cao của hệ thống hóa dầu., Trên đường ống áp suất cao, nó cũng có thể được áp dụng cho các phương tiện khác nhau như nước, hơi nước, dầu, axit nitric, axit axetic, môi trường oxy hóa, và urê.
Thông số kỹ thuật chính của van cửa thép rèn A105
- Đường kính danh nghĩa: DN6 ～ DN100 (1/4” ～ 4”)
- Áp suất định mức: 1.6MPa ～ 25MPa (150LB ～ 1500LB)
- Nhiệt độ làm việc: -30℃ ～ 550℃
- Vật liệu thân van: Thép rèn ASTM A105
- Kiểu kết nối: Ren, hàn socket, hàn đối đầu, mặt bích
- Tiêu chuẩn thiết kế: API 602, ASME B16.34
- Tiêu chuẩn mặt bích: ASME B16.5
- Tiêu chuẩn hàn: ASME B16.25
- Tiêu chuẩn kiểm tra: API 598
- Kiểu vận hành: Tay quay, điều khiển điện, khí nén
- Môi trường sử dụng: Nước, hơi nước, dầu, hóa chất, khí nóng
- Kiểu van: Full Port hoặc Reduced Port
- Nhiệt độ môi trường phù hợp: Áp suất và nhiệt độ cao
- Ứng dụng: Nhà máy nhiệt điện, hóa dầu, dầu khí, hệ thống hơi nóng áp suất cao
Đặc điểm cấu trúc sản phẩm
Sản phẩm được thiết kế và sản xuất theo tiêu chuẩn ANSI B16.34 và E101, phù hợp sử dụng với nhiều thiết bị nhập khẩu.
Khoang giữa của van cửa thép rèn A105 sử dụng cấu trúc làm kín tự siết bằng áp suất. Áp suất trong khoang càng cao thì hiệu quả làm kín càng tốt.
Bề mặt làm kín của đĩa van và bệ van được phủ hợp kim cứng Stellite gốc Coban giúp tăng khả năng chống mài mòn và chịu nhiệt tốt.
Van có kết cấu làm kín phía trên, giúp hạn chế rò rỉ qua thân van trong quá trình vận hành.
Đối với dòng van điều khiển điện, hệ thống được trang bị động cơ, hộp giảm tốc, cơ cấu điều khiển mô-men xoắn, bộ vận hành tại chỗ và cơ chế chuyển đổi giữa chế độ tay và điện.
Ngoài vận hành tại chỗ, van còn có thể thực hiện điều khiển từ xa thuận tiện cho hệ thống tự động hóa.
Cách sử dụng sản phẩm van cửa thép rèn
Van cửa thép rèn A105 chuyên dùng cho nhà máy nhiệt độ cao và áp suất cao nhập khẩu phù hợp với ANSI Class1500 ~ 3500Lb, nhiệt độ làm việc -29°C ~ 570°C, trên các đường ống có điều kiện làm việc khác nhau như dầu khí, công nghiệp hóa chất, nhà máy nhiệt điện, v.v., để cắt hoặc kết nối phương tiện.
