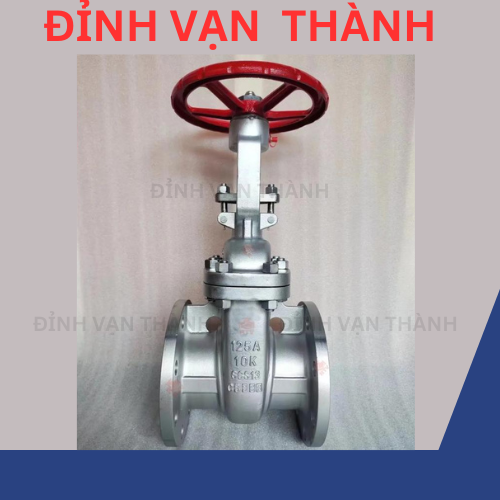

Van cổng mặt bích JIS 10K

Van cổng mặt bích JIS 10K là loại van đóng ngắt được thiết kế và sản xuất theo tiêu chuẩn công nghiệp Nhật Bản (JIS B2073, JIS B2074, JPI 7S-43). Chúng được kiểm tra áp suất theo tiêu chuẩn ISO 5208 và bao gồm van cổng nêm (loại cổng đơn/cổng đôi/cổng đàn hồi) và van cổng song song (loại cổng đơn/cổng đôi). Theo vị trí ren trục van, chúng có thể được chia thành van cổng trục nâng và van cổng trục không nâng. Cấu trúc của van gồm thân van, nắp van, cánh van, trục van và tay quay/bộ truyền động. Trục van được điều khiển bằng cách xoay tay quay để làm cho cánh van di chuyển theo chiều dọc, thực hiện việc đóng mở.

Vật liệu thân van có thể là gang, thép đúc hoặc thép không gỉ (WCB, CF8, CF8M). Bề mặt làm kín được phủ hợp kim cứng gốc Co hoặc vật liệu Cr13. Trục van được tôi luyện và nitriding. Nó phù hợp với áp suất danh nghĩa 10K và phạm vi nhiệt độ làm việc từ -29℃ đến 500℃ (vật liệu thép không gỉ).

Van này thích hợp để sử dụng trong các lĩnh vực hóa dầu, điện lực, xử lý nước và thực phẩm dược phẩm, và có thể cắt hoặc kết nối các môi chất như nước, hơi nước, dầu, axit nitric và axit axetic. Các phương pháp truyền động bao gồm truyền động bằng tay, truyền động bánh răng côn và điện, hỗ trợ nhiều mức áp suất như ANSI Class 150～2500 và PN2.0～42.0MPa. Các kết nối mặt bích tuân thủ các tiêu chuẩn JIS B2212 và JIS B2214.

Việc lựa chọn thiết bị phải phù hợp với tính ăn mòn của môi trường, nhiệt độ, các thông số áp suất và kích thước đường ống. Bảo trì đòi hỏi phải kiểm tra thường xuyên các gioăng, làm sạch tạp chất và bôi trơn các bộ phận chuyển động.

Thông số kỹ thuật – Van cổng mặt bích JIS 10K

• Tiêu chuẩn: JIS B2073 / JIS B2083
• Áp suất danh nghĩa: 10K
• Đường kính danh nghĩa: DN15 – DN600
• Nhiệt độ làm việc: -29℃ đến 500℃ (tùy vật liệu)
• Kết nối: Mặt bích JIS B2212 / B2214
• Vật liệu thân van: Gang, thép đúc WCB, thép không gỉ CF8 / CF8M
• Vật liệu trục: 1Cr13, F304, F316
• Kiểu vận hành: Tay quay, bánh răng, điện, khí nén
• Kiểu van: Cổng nêm (cổng đơn, cổng đôi, đàn hồi) / cổng song song
• Kiểu trục: Trục nổi / trục không nổi
• Kiểm tra áp lực: JIS B2003 / API 598
• Môi chất sử dụng: Nước, hơi, dầu, khí, hóa chất nhẹ, môi trường oxy hóa

Định nghĩa và phân loại van cổng mặt bích JIS 10K

Van cổng mặt bích JIS 10K là loại van cổng được thiết kế và sản xuất theo Tiêu chuẩn Công nghiệp Nhật Bản (JIS). Bộ phận đóng mở của van là đĩa cổng, chuyển động theo phương vuông góc với hướng dòng chảy của môi chất trong đường ống. Van cổng chỉ có hai trạng thái làm việc là mở hoàn toàn hoặc đóng hoàn toàn, không được sử dụng để điều tiết hoặc tiết lưu lưu lượng.

Theo cấu hình bề mặt làm kín, van cổng được chia thành hai nhóm chính là van cổng nêm và van cổng song song. Trong đó, van cổng nêm tiếp tục được phân loại thành cổng đơn, cổng đôi và cổng đàn hồi; còn van cổng song song được chia thành cổng đơn và cổng đôi.

Theo vị trí ren của trục van, sản phẩm được chia thành van cổng ty nổi (trục nâng) và van cổng ty chìm (trục không nâng), phù hợp với các yêu cầu lắp đặt khác nhau trong hệ thống đường ống công nghiệp.

Kết cấu van cổng mặt bích JIS 10K

1. Thiết kế và sản xuất van cổng mặt bích JIS 10K tuân thủ các tiêu chuẩn quốc tế tiên tiến, đảm bảo khả năng làm kín ổn định, độ tin cậy cao và hiệu suất vận hành tốt trong hệ thống đường ống công nghiệp.

2. Kết cấu van được thiết kế nhỏ gọn, hợp lý, tối ưu không gian lắp đặt và có tính thẩm mỹ cao, phù hợp với nhiều loại hệ thống kỹ thuật khác nhau.

3. Cánh van sử dụng cấu trúc nêm đàn hồi, đồng thời được trang bị vòng bi lăn đối với các kích thước trung bình và lớn, giúp giảm lực ma sát, hỗ trợ đóng mở nhẹ nhàng và ổn định hơn trong quá trình vận hành.

4. Thân van được chế tạo từ nhiều loại vật liệu khác nhau; các chi tiết làm kín như gioăng và vòng đệm được lựa chọn phù hợp theo điều kiện làm việc thực tế, giúp van đáp ứng đa dạng môi trường về áp suất, nhiệt độ và môi chất.

5. Van hỗ trợ nhiều tiêu chuẩn mặt bích quốc tế và trong nước, đồng thời sử dụng các dạng bề mặt làm kín khác nhau, đáp ứng linh hoạt yêu cầu lắp đặt và tiêu chuẩn kỹ thuật của từng hệ thống.

Vật liệu và quy trình van cổng mặt bích JIS 10K

Việc lựa chọn vật liệu cho van cổng mặt bích JIS 10K được xác định dựa trên các điều kiện vận hành thực tế như môi chất, nhiệt độ, áp suất và yêu cầu kỹ thuật của người sử dụng.

Vật liệu của các bộ phận chính sẽ thay đổi theo từng dòng sản phẩm. Thân van, nắp van và cánh van thường được chế tạo đồng bộ từ cùng một loại vật liệu như thép carbon WCB, thép không gỉ CF8/CF3 hoặc CF8M/CF3M. Trục van thường sử dụng các vật liệu như 1Cr13, F304/F304L hoặc F316/F316L nhằm đảm bảo độ bền cơ học và khả năng chống ăn mòn trong quá trình vận hành.

Các bộ phận làm kín như vòng đệm thường sử dụng PTFE bện hoặc than chì, trong khi gioăng kết hợp giữa PTFE và thép không gỉ hoặc than chì và thép không gỉ giúp tăng hiệu quả làm kín và độ ổn định. Các chi tiết bu lông, ốc vít thường được chế tạo từ vật liệu tiêu chuẩn như A193, A194, 35CrMoA hoặc thép 45 tùy theo yêu cầu áp suất và môi trường làm việc.

Bề mặt làm kín của van thường được phủ hợp kim cứng gốc Co nhằm tăng khả năng chống mài mòn, chống ăn mòn và giảm ma sát trong quá trình đóng mở. Ngoài ra, thân van có thể được xử lý nhiệt như tôi, ram và thấm nitơ bề mặt để nâng cao độ cứng, khả năng chống ăn mòn và kéo dài tuổi thọ thiết bị.

Tiêu chuẩn và thông số kỹ thuật van cổng mặt bích JIS 10K

Van cổng mặt bích JIS 10K được thiết kế, sản xuất và kiểm tra theo hệ thống Tiêu chuẩn Công nghiệp Nhật Bản (JIS), đồng thời có thể đáp ứng thêm các tiêu chuẩn quốc tế như API và ANSI của Mỹ nhằm phù hợp với nhiều thị trường và yêu cầu kỹ thuật khác nhau.

Tiêu chuẩn thiết kế và chế tạo chủ yếu bao gồm JIS B2073 và JIS B2083, một số dòng sản phẩm có thể tuân thủ API 600. Chiều dài kết cấu của van tuân theo JIS B2002, đồng thời một số trường hợp có thể áp dụng theo ANSI B16.10 để phù hợp với hệ thống đường ống quốc tế.

Tiêu chuẩn kết nối mặt bích tuân thủ JIS B2212 và JIS B2214, ngoài ra cũng có thể thiết kế theo ANSI B16.5, GB9112–9131, SH3406 hoặc các tiêu chuẩn tương đương theo yêu cầu dự án.

Tiêu chuẩn đánh giá áp suất – nhiệt độ được xây dựng theo JIS B2073 và JIS B2083, đồng thời có thể tham chiếu ANSI B16.34. Yêu cầu về độ dày thành van có thể áp dụng theo ASME B16.34 để đảm bảo độ bền và an toàn trong điều kiện vận hành khắc nghiệt.

Tiêu chuẩn thử nghiệm và kiểm tra chất lượng tuân theo JIS B2003, một số sản phẩm có thể áp dụng API 598 nhằm đảm bảo độ kín và độ tin cậy của van trước khi đưa vào sử dụng.

Ngoài ra, các yêu cầu kỹ thuật trong sản xuất và nghiệm thu có thể tham khảo tiêu chuẩn Nhật Bản E101 cho van trong hệ thống nhiệt điện, tiêu chuẩn JB/T3595-93 trong công nghiệp cơ khí, và tiêu chuẩn góc vát hàn theo quy định ngành điện 78DG, giúp đảm bảo tính đồng bộ và chất lượng trong quá trình lắp đặt và vận hành.

Thông số hiệu suất van cổng mặt bích JIS 10K

Áp suất danh nghĩa của van cổng mặt bích JIS 10K tuân theo tiêu chuẩn JIS, với các cấp phổ biến gồm 10K, 20K, 40K và 64K, tương ứng với các cấp áp suất ANSI Class 150 đến 2500 và PN2.0 đến 42.0 MPa.

Đường kính danh nghĩa của van thường nằm trong khoảng DN15 đến DN500, một số dòng sản phẩm đặc biệt có thể đạt tới DN600. Phương thức kết nối chủ yếu là dạng mặt bích, phù hợp với nhiều hệ thống đường ống công nghiệp tiêu chuẩn.

Phạm vi nhiệt độ làm việc phụ thuộc vào vật liệu chế tạo. Đối với thép carbon, dải nhiệt độ thường từ -29℃ đến 425℃, trong khi van bằng thép không gỉ có thể làm việc trong khoảng từ -40℃ đến 500℃, thậm chí một số thiết kế đặc biệt có thể đạt tới 600℃.

Van cổng JIS 10K có khả năng làm việc với nhiều loại môi chất khác nhau như nước, hơi nước, dầu, axit nitric, axit axetic, môi chất oxy hóa mạnh, urê và khí tự nhiên chứa lưu huỳnh, đáp ứng yêu cầu đa dạng của các ngành công nghiệp.

Các phương thức vận hành bao gồm vận hành bằng tay, truyền động bánh răng côn, truyền động điện (có hỗ trợ vận hành thủ công), khí nén và thủy lực, giúp phù hợp với cả hệ thống đơn giản và hệ thống tự động hóa.

Ví dụ với cấp áp suất 20K, các thông số thử nghiệm bao gồm áp suất thử thân van 5,8 MPa, áp suất thử kín 4,0 MPa và áp suất thử kín khí trong khoảng 0,5–0,7 MPa, đảm bảo độ an toàn và độ kín trong quá trình vận hành.

Van cổng mặt bích JIS 10K được thiết kế và kiểm tra theo các tiêu chuẩn chính như JIS B2073 và JIS B2083 (thiết kế – sản xuất), JIS B2002 (chiều dài kết cấu), JIS B2212 và JIS B2214 (kết nối mặt bích), cùng JIS B2003 (kiểm tra và thử nghiệm), đảm bảo tính đồng bộ và độ tin cậy cao trong ứng dụng công nghiệp.

Các tính năng chính van cổng mặt bích JIS 10K

Sản phẩm có cấu trúc hợp lý, khả năng làm kín đáng tin cậy, đặc tính vận hành ổn định và thiết kế hình thức tuân theo các mẫu tiêu chuẩn của thiết bị công nghiệp.

Áp dụng cấu trúc cổng nêm đàn hồi, đồng thời bố trí ổ bi lăn ở các kích thước trung bình và lớn, giúp thao tác đóng mở nhẹ nhàng và giảm lực vận hành.

Bề mặt làm kín được phủ hợp kim cứng gốc coban, giúp tăng khả năng chống mài mòn, chống ăn mòn và giảm ma sát, từ đó kéo dài tuổi thọ thiết bị.

Thân van được xử lý nhiệt tôi và ram kết hợp nitriding bề mặt nhằm nâng cao độ cứng, khả năng chống ăn mòn và chống mài mòn.
Thiết kế cấu trúc làm kín kép giúp tăng cường độ tin cậy và hiệu quả chống rò rỉ trong quá trình vận hành.

Vật liệu cấu thành, kích thước mặt bích và kiểu đầu nối (hàn hoặc mặt bích) có thể được lựa chọn linh hoạt theo điều kiện làm việc thực tế và yêu cầu kỹ thuật của người sử dụng.

Thiết kế tương thích với nhiều tiêu chuẩn mặt bích và kiểu bề mặt làm kín khác nhau, giúp dễ dàng tích hợp vào các hệ thống đường ống đa tiêu chuẩn.

Lắp đặt, lựa chọn và bảo trì

Khi lựa chọn van, cần xác định rõ vị trí sử dụng, mục đích vận hành và các yêu cầu kỹ thuật liên quan, đồng thời đánh giá chính xác điều kiện làm việc như môi chất, áp suất và nhiệt độ. Trên cơ sở đó lựa chọn đường kính danh nghĩa (DN/NPS), kiểu kết nối (mặt bích, ren hoặc hàn), phương thức truyền động (tay, điện, khí nén), vật liệu thân van và chi tiết bên trong, yêu cầu làm kín, cũng như các yêu cầu về bảo vệ và đóng gói vận chuyển. Đồng thời cần xác định chính xác vị trí và tư thế lắp đặt của van.

Trước khi lắp đặt, cần kiểm tra kích thước kết cấu của van như chiều dài và kích thước mặt bích để đảm bảo phù hợp với hệ thống đường ống, đồng thời xác nhận tư thế lắp đặt đúng theo thiết kế.

Trong quá trình bảo trì, cần kiểm tra định kỳ tình trạng của các bộ phận làm kín như gioăng và vòng đệm, giữ van sạch để tránh tạp chất gây kẹt, đồng thời bôi trơn các bộ phận chuyển động như trục van và ổ bi nhằm đảm bảo vận hành đóng mở ổn định và trơn tru.

Ứng dụng van cổng JIS 10K

Van cổng JIS phù hợp sử dụng trong các hệ thống đường ống có dải áp suất rộng từ ANSI Class 150 đến 2500, PN2.0 đến 42.0 MPa, JIS 10K đến 20K, với phạm vi nhiệt độ làm việc từ -29℃ đến 425℃ đối với thép carbon và -40℃ đến 500℃ đối với thép không gỉ, dùng để đóng ngắt hoặc kết nối môi chất trong đường ống.

Thông qua việc lựa chọn vật liệu phù hợp, van có thể ứng dụng cho nhiều môi chất khác nhau như nước, hơi nước, dầu, axit nitric, axit axetic, môi trường oxy hóa mạnh và urê.

Các phương thức truyền động bao gồm vận hành bằng tay, bánh răng côn và truyền động điện, đáp ứng cả hệ thống thủ công và tự động hóa.

Van cổng tiêu chuẩn Nhật Bản cũng được sử dụng rộng rãi trong các ngành dầu khí, hóa chất, dược phẩm, phân bón và điện lực, phù hợp với các điều kiện làm việc có áp suất từ 10K đến 64K và nhiệt độ từ -110℃ đến 600℃, đảm bảo khả năng đóng ngắt và kiểm soát dòng chảy hiệu quả trong hệ thống công nghiệp.
