Van cổng tín hiệu
Van cổng tín hiệu hay còn được gọi là van cổng tín hiệu điện là dòng van chuyên dùng để điều tiết và kiểm soát các loại lưu chất như nước, không khí, hơi nóng, dầu hoặc môi trường có tính ăn mòn. Thiết bị này được ứng dụng rộng rãi trong các hệ thống phòng cháy chữa cháy, hóa dầu, năng lượng và mạng lưới cấp thoát nước đô thị. Bộ phận đóng mở của van là một cánh van di chuyển vuông góc với hướng dòng chảy. Quá trình đóng mở được thực hiện thông qua tay quay điều khiển trục van. Về cấu tạo, van có hai dạng chính là cánh nêm và cánh song song, với góc nêm được thiết kế phù hợp theo điều kiện nhiệt độ môi chất. Thông thường, van được lắp đặt theo phương ngang để đảm bảo hiệu quả vận hành.
Điểm đặc biệt của van cổng tín hiệu là được tích hợp thêm bộ phận truyền tín hiệu điện trên nền tảng van cổng vận hành bằng tay. Bộ phận này có dạng hộp kín hoàn toàn, bên trong gồm công tắc vi mô kết hợp với cơ cấu truyền động bánh răng, cho phép xuất tín hiệu điện tương ứng với trạng thái đóng hoặc mở của van. Thân van thường được chế tạo từ gang dẻo, trong khi lõi van được bọc cao su nguyên khối giúp tăng khả năng làm kín. Kết hợp với thiết kế đáy van dạng phẳng và cơ cấu nắp tự làm kín, van đạt được độ kín hai chiều và hạn chế tối đa hiện tượng rò rỉ. Ngoài ra, phần thân van còn được trang bị ba vòng đệm chữ O cùng cơ chế làm kín ngược, giúp nâng cao độ bền và hiệu quả làm kín trong quá trình vận hành lâu dài. Theo các tiêu chuẩn kỹ thuật, van phải đáp ứng thử nghiệm áp lực với mức chịu tải cao hơn nhiều lần so với áp suất làm việc thông thường.
Thông số kỹ thuật van cổng tín hiệu
- Kích thước: DN50 – DN500
- Áp suất: PN10, PN16, PN25
- Nhiệt độ làm việc: 0 – 120°C
- Môi chất: Nước, PCCC, khí, dầu nhẹ
- Chất liệu: Thân gang dẻo, đĩa bọc cao su EPDM/NBR, trục inox
- Kết nối: Mặt bích, rãnh (grooved)
- Tiêu chuẩn: JIS, DIN, ANSI, BS
- Vận hành: Tay quay + tín hiệu điện (24V)
- Xuất xứ: Trung Quốc, Đài Loan, Malaysia

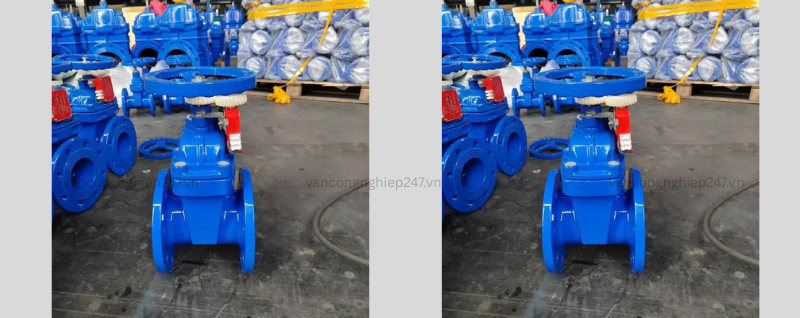

Thiết kế sản phẩm van cổng tín hiệu điện
Van cổng tín hiệu điện được phát triển bằng cách bổ sung bộ tín hiệu điện vào dòng van cổng vận hành tay, tạo thành thiết bị vừa cơ khí vừa có khả năng giám sát trạng thái từ xa. Sản phẩm này thường được sử dụng trong hệ thống PCCC, hệ thống cấp nước sinh hoạt và các công trình kỹ thuật yêu cầu kiểm soát trạng thái van. Thiết kế của van tập trung vào khả năng làm kín và tối ưu dòng chảy của lưu chất.
Phần lõi van được chế tạo từ khung gang dẻo và được phủ cao su chất lượng cao cả bên trong lẫn bên ngoài, giúp tăng độ bám kín và ngăn cách hoàn toàn kim loại với môi chất, từ đó hạn chế ăn mòn. Ghế van được thiết kế dạng đáy phẳng hoặc dạng thẳng toàn phần, tương đương với một đoạn ống liền mạch, giúp giảm nguy cơ tích tụ cặn bẩn và đảm bảo dòng chảy thông suốt. Cấu trúc giữa thân và nắp van sử dụng cơ chế tự làm kín, trong đó áp suất môi chất càng cao thì khả năng kín càng được tăng cường.
Hệ thống làm kín phía trên trục van được thiết kế với nhiều vòng chữ O hoặc dạng vòng đệm đặc biệt, giúp giảm ma sát và nâng cao hiệu quả chống rò rỉ so với các kiểu làm kín truyền thống. Điều này đảm bảo van vẫn duy trì độ kín ngay cả khi hoạt động trong thời gian dài ở trạng thái mở. Thân van có kết cấu gọn nhẹ, chiều cao vận hành thấp hơn so với van cổng thông thường, đồng thời trọng lượng giảm đáng kể, tạo thuận lợi cho việc lắp đặt và bảo trì.
Bề mặt thân van thường được phủ lớp epoxy không độc hại, trong khi lõi van được bọc cao su hoàn toàn, cho phép sử dụng an toàn trong hệ thống nước sinh hoạt. Vật liệu cấu thành các bộ phận chính bao gồm: thân van làm từ gang xám, gang dẻo hoặc thép đúc; đĩa van bằng gang dẻo bọc cao su EPDM hoặc NBR; trục van sử dụng thép không gỉ; đai ốc trục bằng hợp kim đồng; gioăng làm kín bằng cao su; và giá đỡ được chế tạo từ gang hoặc thép, đảm bảo độ bền và ổn định trong quá trình vận hành.

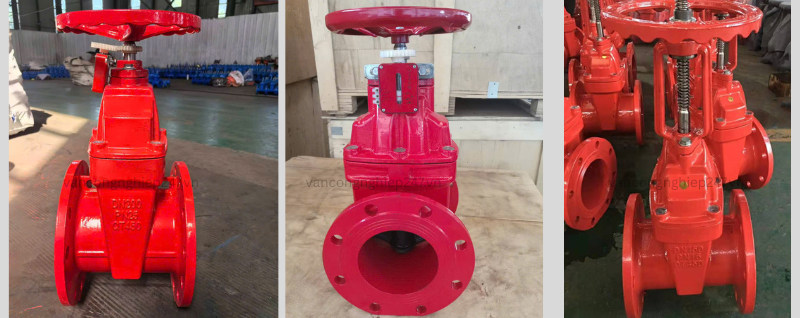

Phân loại van cổng tín hiệu điện
Dựa trên cấu tạo bề mặt làm kín, van cổng tín hiệu được phân thành hai nhóm chính gồm van cổng cánh cao su và van cổng song song. Trong đó, van cổng cánh cao su tiếp tục được chia thành các dạng như cổng đơn, cổng đôi và cổng đàn hồi; còn van cổng song song bao gồm loại một cánh và hai cánh. Xét theo vị trí ren của trục van, có thể phân loại thành van cổng trục nâng và van cổng trục không nâng. Ngoài ra, theo phương thức kết nối, sản phẩm còn được chia thành van cổng tín hiệu kiểu rãnh và van cổng tín hiệu kiểu mặt bích.
Khi van cổng tín hiệu ở trạng thái đóng, khả năng làm kín có thể được tạo ra nhờ chính áp lực của môi chất. Cụ thể, áp suất của dòng lưu chất sẽ ép bề mặt làm kín của cánh van áp sát vào đế van ở phía đối diện, từ đó hình thành độ kín – cơ chế này được gọi là tự làm kín. Tuy nhiên, trên thực tế, phần lớn các dòng van cổng vẫn sử dụng phương pháp làm kín cưỡng bức, nghĩa là cần có lực tác động từ bên ngoài để ép chặt cánh van vào đế van, đảm bảo độ kín cao hơn.
Loại van cổng mà cánh van chuyển động thẳng theo phương của trục được gọi là van cổng trục nâng (hay còn gọi là trục ngoài). Ở dạng này, trục van thường sử dụng ren hình thang; thông qua đai ốc đặt phía trên và rãnh dẫn hướng trong thân van, chuyển động quay của tay quay sẽ được biến đổi thành chuyển động tịnh tiến, tức là chuyển đổi mô-men xoắn thành lực đẩy để nâng hoặc hạ cánh van.
Khi van mở hoàn toàn, cánh van được nâng lên đến vị trí tương đương với đường kính danh nghĩa, giúp dòng chảy đi qua mà không bị cản trở. Tuy nhiên, trong quá trình vận hành, khó có thể quan sát trực tiếp vị trí này. Thông thường, trạng thái mở hoàn toàn được xác định khi trục van đạt tới điểm cao nhất và không thể quay thêm. Để tránh hiện tượng kẹt do giãn nở nhiệt, người vận hành thường mở hết hành trình rồi xoay ngược lại khoảng nửa vòng đến một vòng, từ đó xác định vị trí mở tối ưu dựa trên hành trình của cánh van.
Một số thiết kế khác có đai ốc trục gắn trực tiếp vào cánh van. Khi tay quay được xoay, trục van sẽ quay tại chỗ và nâng cánh van lên theo cơ cấu này. Loại van này được gọi là van cổng trục quay hoặc van cổng trục không nâng.
Trong ứng dụng thực tế, dòng van chuyên dùng cho hệ thống chữa cháy thường tích hợp các đặc điểm như vận hành ổn định, kết nối mặt bích và khả năng truyền tín hiệu trạng thái. Loại này thường được gọi là van cổng tín hiệu PCCC, được lắp đặt trong hệ thống cấp nước chữa cháy để vừa điều tiết dòng chảy, vừa gửi tín hiệu trạng thái đóng/mở về trung tâm điều khiển.
Các công nghệ chủ chốt của van cổng tín hiệu
Van cổng tín hiệu hoạt động bằng cách xoay tay quay để điều khiển trục van, từ đó làm cho cánh van di chuyển theo phương thẳng đứng cùng chiều với hướng dòng lưu chất, cho phép kiểm soát trạng thái đóng hoàn toàn hoặc mở hoàn toàn của dòng chảy.
Đây là dòng van cổng vận hành bằng tay nhưng được tích hợp thêm bộ tín hiệu điện. Bộ phận này là một cụm cơ điện kín hoàn toàn, được bố trí trên nắp van ngay bên dưới tay quay. Bên trong bao gồm công tắc vi mô và cơ cấu truyền động, trong đó các bánh răng liên kết với trục van để truyền chuyển động.
Khi người vận hành xoay tay quay, chuyển động quay của trục sẽ truyền qua hệ thống bánh răng đến công tắc vi mô, từ đó thiết bị sẽ phát ra tín hiệu điện tương ứng với trạng thái mở hoặc đóng của van. Trong suốt quá trình chuyển động từ trạng thái mở hoàn toàn đến đóng hoàn toàn, hệ thống đều có thể phát tín hiệu. Đặc biệt, tín hiệu đóng thường được kích hoạt khi van đạt khoảng 1/4 hành trình trước khi đóng kín hoàn toàn.
Nguồn điện sử dụng cho bộ tín hiệu thường là AC hoặc DC 24V, phù hợp với các hệ thống điều khiển công nghiệp. Toàn bộ quá trình sản xuất và kiểm định van cần tuân thủ các tiêu chuẩn kỹ thuật như GB5135.6-2003 dành cho hệ thống chữa cháy tự động.
Thiết kế của van cổng tín hiệu tập trung vào các yếu tố quan trọng như độ kín cao, khả năng chịu áp lực, truyền tín hiệu chính xác theo thời gian thực, đồng thời đảm bảo khả năng chống ăn mòn và chống lão hóa trong quá trình sử dụng lâu dài.

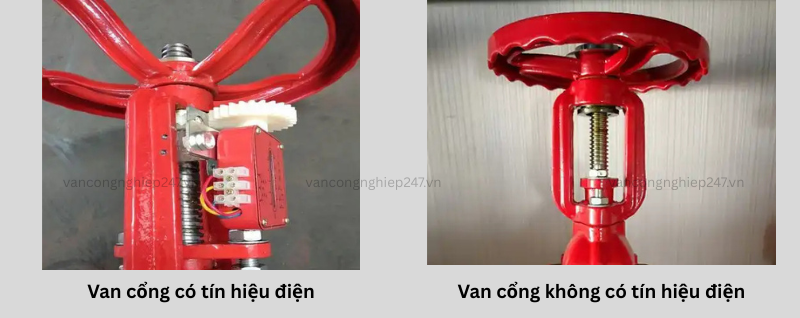

Sự khác biệt giữa van cổng tín hiệu và các loại van khác
Thực tế, van cổng tín hiệu không có sự khác biệt nếu so với chính nó – đây là cùng một loại thiết bị. Tuy nhiên, nếu so sánh với các dòng van tương tự như van cổng thường hoặc van bướm tín hiệu, sự khác biệt sẽ thể hiện rõ ràng như sau:
Van cổng tín hiệu: Là dòng van cổng vận hành bằng tay được tích hợp thêm bộ truyền tín hiệu điện. Thiết bị có khả năng chuyển đổi trạng thái đóng/mở của van (mở hoàn toàn, đóng hoàn toàn hoặc trạng thái trung gian) thành tín hiệu điện và truyền về trung tâm điều khiển. Điều này giúp giám sát từ xa, đặc biệt quan trọng trong hệ thống PCCC và tự động hóa.
Van cổng thường: Chỉ thực hiện chức năng đóng/mở dòng chảy bằng tay, không có khả năng phản hồi tín hiệu. Người vận hành cần kiểm tra trực tiếp trạng thái van tại vị trí lắp đặt.
Van bướm tín hiệu: Sử dụng cơ chế đĩa xoay 90°, cho phép đóng/mở nhanh, thiết kế nhỏ gọn, phù hợp không gian hẹp. Tuy nhiên, loại van này có tổn thất áp suất lớn hơn so với van cổng và thường được dùng trong các hệ thống cần thao tác nhanh hoặc điều tiết thường xuyên.
Van cổng tín hiệu được ứng dụng rộng rãi trong các hệ thống như phòng cháy chữa cháy, cấp nước đô thị, dầu khí, hóa chất, nơi yêu cầu khả năng giám sát trạng thái van theo thời gian thực. Điểm nổi bật của thiết bị này là sự kết hợp giữa cơ cấu cơ khí và bộ tín hiệu điện, giúp nâng cao tính an toàn và hiệu quả vận hành của toàn hệ thống.
Đặc trưng ưu việt cảu van cổng tín hiệu
Lớp bọc cao su toàn phần: Van cổng được phủ lớp cao su chất lượng cao cả bên trong lẫn bên ngoài. Nhờ áp dụng công nghệ lưu hóa tiên tiến theo tiêu chuẩn châu Âu, lớp cao su sau khi gia công đạt độ chính xác cao về kích thước, đồng thời bám dính chắc chắn vào lõi gang dẻo, hạn chế bong tróc và mang lại độ đàn hồi tối ưu, đặc biệt phù hợp với môi trường nước.
Thân van đúc chính xác: Thân van được sản xuất bằng phương pháp đúc chính xác cao, đảm bảo các thông số hình học đạt chuẩn, từ đó duy trì khả năng làm kín hiệu quả mà không cần gia công bổ sung bên trong.
Yêu cầu kỹ thuật đối với thân van cổng tín hiệu
1. Tay quay vận hành phải thuộc dạng “nan hoa – mặt bích”, với số lượng nan không vượt quá 6. Chiều quay theo kim đồng hồ là để đóng van. Trên mặt bích cần có ký hiệu mũi tên chỉ hướng đóng kèm chữ “ĐÓNG”, hoặc mũi tên hai chiều thể hiện cả hướng mở và đóng cùng ký hiệu “MỞ – ĐÓNG”.
2. Tay quay phải được cố định chắc chắn với thân van thông qua đai ốc khóa.
3. Đường kính ngoài của tay quay phải đảm bảo không nhỏ hơn giá trị quy định trong bảng tiêu chuẩn tương ứng.
4. Các chi tiết như trục van, cánh van và càng van cần được kiểm tra về độ bền cơ học cũng như khả năng chịu mô-men xoắn tác động lên tay quay theo tiêu chuẩn. Sau khi thử nghiệm, các bộ phận này không được xuất hiện hư hỏng.
5. Sau khi lắp ráp hoàn chỉnh, thân van phải trải qua thử nghiệm độ bền bằng áp suất nước tĩnh gấp 4 lần áp suất làm việc định mức trong thời gian 5 phút. Trong suốt quá trình thử, van phải ở trạng thái mở hoàn toàn và không được xảy ra rò rỉ, biến dạng hay hư hại.
6. Van cần được kiểm tra độ kín ở trạng thái đóng. Khi đó, đầu vào phải chịu được áp suất gấp đôi áp suất làm việc trong 5 phút mà không được rò rỉ tại vị trí làm kín của ghế van.
7. Ở trạng thái mở, van cũng phải đáp ứng yêu cầu kín tương tự khi chịu áp suất gấp đôi áp suất làm việc trong 5 phút, đảm bảo không rò rỉ tại bất kỳ vị trí làm kín nào trên thân van.
Ưu điểm và nhược điểm của van cổng tín hiệu
Ưu điểm:
Tổn thất áp suất nhỏ, lực cản dòng chảy thấp, bề mặt làm kín ít bị ảnh hưởng bởi mài mòn và ăn mòn của môi trường.
Quá trình đóng mở nhẹ nhàng, không yêu cầu lực vận hành lớn.
Dòng chảy đi qua không bị giới hạn hướng, hạn chế nhiễu loạn và giảm sụt áp.
Kết cấu đơn giản, chiều dài ngắn, thuận tiện cho sản xuất và ứng dụng rộng rãi.
Trọng lượng nhẹ nhờ sử dụng gang dẻo chất lượng cao, giảm khoảng 20–30% so với van truyền thống, giúp dễ lắp đặt và bảo trì.
Thiết kế đáy phẳng với gioăng đàn hồi giúp hạn chế tích tụ cặn bẩn như đá, cát, mạt kim loại…, từ đó giảm nguy cơ kẹt van và đảm bảo độ kín tốt, cho phép dòng chảy lưu thông ổn định.
Nhược điểm:
Bề mặt làm kín dễ bị ăn mòn hoặc trầy xước trong quá trình sử dụng, gây khó khăn cho việc bảo trì.
Kích thước tổng thể lớn, cần không gian lắp đặt rộng và thời gian đóng mở tương đối lâu.
Kết cấu phức tạp hơn so với một số loại van khác.
Lưu ý khi sử dụng van cổng tín hiệu
Tay quay, tay gạt và các bộ truyền động của van không được sử dụng cho mục đích nâng hạ, đồng thời cần tránh va đập mạnh trong quá trình vận hành và lắp đặt.
Đối với van cổng hai cánh, nên lắp theo phương thẳng đứng, nghĩa là trục van hướng lên trên và tay quay nằm phía trên.
Trước khi vận hành van cổng có tích hợp đường bypass, cần mở van bypass trước để cân bằng áp suất giữa đầu vào và đầu ra, từ đó giảm lực cần thiết khi mở van chính.
Các van cổng được trang bị bộ truyền động cần lắp đặt đúng theo hướng dẫn kỹ thuật của nhà sản xuất.
Trong trường hợp van được sử dụng thường xuyên, cần thực hiện bôi trơn định kỳ ít nhất mỗi tháng một lần để đảm bảo hoạt động trơn tru.
Lắp đặt và bảo trì van cổng tín hiệu
1. Phương thức kết nối của van phải tương thích với kiểu kết nối của hệ thống đường ống.
2. Đối với các đường ống có dòng chảy một chiều, cần lắp van theo đúng chiều mũi tên được ký hiệu trên thân van, đảm bảo cùng hướng với dòng chảy thực tế.
3. Khi lắp đặt theo phương ngang, phần nắp van và trục van phải hướng lên trên; khi lắp đặt theo phương đứng, các bộ phận này nên hướng ra ngoài để thuận tiện thao tác.
4. Van cần được đỡ bằng giá đỡ hoặc kết cấu phù hợp, tránh để toàn bộ trọng lượng tác động trực tiếp lên đường ống.
5. Trước khi lắp đặt, cần kiểm tra kỹ thông tin sản phẩm như model, mã số và thông số kỹ thuật để đảm bảo phù hợp. Đồng thời kiểm tra các chi tiết có bị thiếu hoặc lỏng hay không. Đường ống phải được vệ sinh sạch sẽ trước khi lắp, đảm bảo có đoạn ống thẳng đủ dài phía trước van và nên lắp thêm bộ lọc để bảo vệ thiết bị.
6. Việc đấu nối dây tín hiệu phải thực hiện chính xác theo sơ đồ kỹ thuật đi kèm, đảm bảo hệ thống hoạt động ổn định.
7. Trong quá trình vận hành, cần thử đóng mở van bằng tay hoặc bằng bộ điều khiển để kiểm tra sự chuyển động của cánh van có trơn tru hay không, đồng thời kiểm tra độ chính xác của tín hiệu phản hồi tại trung tâm điều khiển.
Sản phẩm được sản xuất và kiểm định theo tiêu chuẩn GB5135.6-2003 dành cho hệ thống chữa cháy tự động. Các tiêu chuẩn về mặt bích áp dụng theo GB/T9113, GB4216, và kích thước chiều dài kết cấu tuân theo GB12221-89.
Công tác bảo trì định kỳ bao gồm: kiểm tra trực quan hàng tháng; vận hành thử đóng mở mỗi quý kết hợp bôi trơn trục van và tay quay; bảo trì tổng thể mỗi năm, bao gồm tháo cụm làm kín để thay thế gioăng, kiểm tra bề mặt ghế van và hiệu chỉnh bộ phận tín hiệu.
Trong quá trình vận chuyển, cần giữ thiết bị ổn định, tránh lật nghiêng hoặc va chạm mạnh. Khi lưu trữ dài hạn, nên đặt van trong môi trường khô ráo, thoáng khí với nhiệt độ từ 0°C đến 40°C.
Tổng quan thị trường van cổng tín hiệu
Van cổng tín hiệu là phiên bản cải tiến từ van cổng truyền thống, được tích hợp thêm bộ truyền tín hiệu điện. Sự phát triển của sản phẩm này trên thị trường chủ yếu xuất phát từ nhu cầu giám sát từ xa và nhận tín hiệu trạng thái đóng/mở của van, đặc biệt quan trọng trong các hệ thống phòng cháy chữa cháy và tự động hóa công nghiệp.
Thiết bị được ứng dụng rộng rãi trong các hệ thống như cấp nước sinh hoạt, cấp thoát nước, xử lý nước thải, hệ thống chữa cháy (bao gồm hệ thống sprinkler và trụ cứu hỏa), cũng như trong các ngành công nghiệp như xây dựng, môi trường đô thị, hóa dầu, điện lực, dầu khí, sản xuất giấy, khai khoáng, thực phẩm và dược phẩm.
Trên thị trường hiện nay có cả sản phẩm nhập khẩu và sản phẩm sản xuất trong nước. Một số thương hiệu quốc tế phổ biến đến từ Mỹ, bên cạnh đó còn có các thương hiệu uy tín tại khu vực châu Á như Shinyi (Đài Loan) và các dòng van đến từ Malaysia, nổi bật với chất lượng ổn định, độ bền cao và phù hợp cho hệ thống cấp thoát nước, PCCC cũng như công nghiệp.
Ngoài ra, thị trường trong nước cũng cung cấp nhiều model quen thuộc như Z45X, Z41X, ZSXZF8-Q-150-16, GYXFZF45T-16Q…, đáp ứng đa dạng nhu cầu sử dụng từ hệ thống nước sinh hoạt đến các hệ thống kỹ thuật chuyên dụng.
Các thông số kỹ thuật thường gặp gồm: đường kính danh nghĩa từ DN50 đến DN500, áp suất làm việc khoảng 1.6 MPa, nhiệt độ làm việc từ 0 đến 120°C (tùy theo từng model), và môi chất sử dụng chủ yếu là nước, khí hoặc dầu.
Việc tích hợp bộ tín hiệu điện giúp van cổng tín hiệu không chỉ đảm bảo chức năng đóng mở dòng chảy mà còn hỗ trợ giám sát trạng thái theo thời gian thực, đáp ứng tốt yêu cầu của các hệ thống phòng cháy chữa cháy hiện đại cũng như các dây chuyền tự động hóa công nghiệp.
Giới thiệu thương hiệu và sản phẩm
Các dòng van cổng tín hiệu hiện nay được phát triển dựa trên nền tảng van cổng truyền thống, kết hợp thêm bộ phận truyền tín hiệu điện nhằm đáp ứng nhu cầu giám sát và điều khiển hiện đại. Sản phẩm thường sử dụng trục van inox gia công chính xác, hệ thống gioăng làm kín chất lượng cao, dễ bảo trì và đặc biệt phù hợp cho các hệ thống phòng cháy chữa cháy tự động.
Trong lĩnh vực kiểm soát lưu chất, các doanh nghiệp sản xuất và phân phối không ngừng cải tiến công nghệ nhằm nâng cao độ bền, khả năng làm kín và độ ổn định của sản phẩm khi vận hành trong các hệ thống như cấp thoát nước, dầu khí, hóa chất và công nghiệp nặng.
Tại thị trường Việt Nam, Công ty TNHH Van Công Nghiệp ĐỈNH VẠN THÀNH là đơn vị nhập khẩu và phân phối các dòng van công nghiệp chất lượng cao, trong đó có van cổng tín hiệu. Các sản phẩm mang thương hiệu ETM và VMX được chú trọng về chất lượng, tiêu chuẩn kỹ thuật và khả năng đáp ứng đa dạng nhu cầu từ hệ thống dân dụng đến công nghiệp.
Danh mục sản phẩm bao gồm các dòng như van cổng tín hiệu mặt bích, van cổng tín hiệu rãnh (grooved), được ứng dụng rộng rãi trong hệ thống PCCC, cấp nước và các công trình kỹ thuật. Với định hướng phát triển bền vững, ETM và VMX không ngừng nâng cao chất lượng sản phẩm và dịch vụ nhằm mang đến giải pháp tối ưu cho khách hàng.
