Van cổng ty chìm DN100

Van cổng ty chìm DN100 (còn gọi là van cổng trục quay hoặc van cổng cánh cao su ty không nâng) là thiết bị dùng để đóng/mở dòng chảy bằng cách xoay trục van. Sản phẩm thường được ứng dụng trong các hệ thống đường ống cấp thoát nước, xử lý nước thải, dầu khí và hóa chất.

Van được thiết kế với cơ cấu ren hình thang đặt ở phần dưới của trục van, kết hợp với rãnh dẫn hướng của cánh van để chuyển đổi chuyển động quay thành chuyển động nâng hạ theo phương thẳng đứng. Khi van mở hoàn toàn, hành trình nâng của cánh van xấp xỉ bằng đường kính danh nghĩa (DN100).

Thân van thường được chế tạo từ gang dẻo hoặc thép đúc, trong khi trục van sử dụng vật liệu thép không gỉ như 2Cr13 nhằm tăng độ bền và chống ăn mòn. Cụm đai ốc được gia công với độ cứng cao, đảm bảo vận hành ổn định. Van hoạt động theo nguyên tắc xoay thuận chiều kim đồng hồ để đóng và ngược chiều để mở, với mô-men xoắn vận hành được kiểm soát trong giới hạn cho phép.

Điểm khác biệt quan trọng của van cổng ty chìm DN100 so với van cổng ty nổi là trục van chỉ quay tại chỗ mà không di chuyển lên xuống, đồng thời phần ren không lộ ra ngoài. Nhờ đó, loại van này đặc biệt phù hợp với các vị trí lắp đặt có không gian hạn chế như hệ thống đường ống ngầm hoặc khu vực kín. Một số dòng sản phẩm còn được trang bị gioăng đàn hồi giúp tăng khả năng làm kín, giảm rò rỉ và tối ưu dòng chảy trong các hệ thống như phòng cháy chữa cháy hoặc cấp nước đô thị.

Thông số van cổng ty chìm DN100

• Kích thước danh nghĩa: DN100 (4 inch – Ø114 mm)
• Kiểu van: Van cổng ty chìm (trục không nâng
• Áp suất làm việc: PN10 – PN16 (≈10 – 16 bar)
• Nhiệt độ làm việc: -10°C đến 80°C (tùy vật liệu có thể cao hơn)
• Vật liệu thân: Gang cầu (GGG50/FCD450) hoặc gang xám
• Đĩa van: Gang cầu bọc cao su EPDM\
• Trục (ty van): Inox 304 / 316 chống ăn mòn
• Gioăng làm kín: EPDM / NBR
• Kết nối: Mặt bích (BS, JIS, DIN, ANSI)
• Kiểu vận hành: Tay quay (tùy chọn điện/hộp số)
• Sơn phủ: Epoxy ≥ 250µm chống ăn mòn
• Môi chất sử dụng: Nước sạch, nước thải, PCCC, dầu nhẹ
• Xuất xứ phổ biến: Hàn Quốc, Malaysia, Đài Loan, Trung Quốc, G7
• Chứng từ: CO, CQ đầy đủ

Tổng quan sản phẩm van cổng ty chìm DN100

Ở van cổng ty chìm DN100, phần ren của trục van và đai ốc nằm bên trong thân van và tiếp xúc trực tiếp với môi chất. Khi vận hành, trục van chỉ quay tại chỗ mà không dịch chuyển lên xuống như van ty nổi.

Cơ chế hoạt động của van dựa trên việc ren hình thang ở đáy trục ăn khớp với rãnh dẫn hướng của cánh van, từ đó biến chuyển động quay thành chuyển động tịnh tiến giúp nâng hoặc hạ cánh van. Khi đạt trạng thái mở hoàn toàn, chiều cao nâng của cánh van tương đương đường kính danh nghĩa DN100.

So với van cổng ty nổi, ưu điểm lớn nhất của dòng van này là không làm thay đổi chiều cao tổng thể trong quá trình vận hành, giúp tiết kiệm không gian lắp đặt. Vì vậy, van thường được sử dụng trong các hệ thống đường ống ngầm, công trình hạ tầng hoặc các thiết bị có thiết kế nhỏ gọn.

Tuy nhiên, do phần ren và các chi tiết chuyển động nằm bên trong và tiếp xúc trực tiếp với môi chất, nên khả năng bị ăn mòn cao hơn và việc bôi trơn cũng khó khăn hơn. Ngoài ra, khác với van ty nổi, người vận hành không thể quan sát trực tiếp độ mở thông qua vị trí trục van, do đó thường cần trang bị thêm bộ chỉ thị trạng thái đóng/mở để kiểm soát chính xác.

Các danh mục chính của van cổng ty chìm DN100

Van cổng ty chìm DN100 là một trong những dòng van cổng phổ biến. Đặc điểm cấu tạo quan trọng của loại van này là đai ốc trục nằm bên trong thân van và tiếp xúc trực tiếp với môi chất. Khi vận hành, trục van chỉ thực hiện chuyển động quay để nâng hạ cánh van, không di chuyển lên xuống, nhờ đó tiết kiệm không gian lắp đặt và phù hợp với các vị trí hạn chế chiều cao. Tuy nhiên, do trục không thay đổi vị trí nên không thể nhận biết độ mở thông qua chiều dài trục, vì vậy thường cần trang bị thêm bộ chỉ thị trạng thái.

Xét theo phương pháp kết nối, van cổng ty chìm DN100 có thể được chia thành:

Kết nối ren (ren trong): thường áp dụng cho các hệ thống nhỏ, áp lực thấp.

Kết nối mặt bích: phổ biến nhất, phù hợp cho hệ thống công nghiệp, cấp thoát nước.

Kết nối rãnh (grooved): thường dùng trong hệ thống phòng cháy chữa cháy (PCCC).

Xét theo phương pháp làm kín, van được phân loại thành:

Làm kín đàn hồi: sử dụng vật liệu đàn hồi giúp tăng độ kín và giảm rò rỉ.

Gioăng mềm (cao su, EPDM): phù hợp với môi trường nước sạch, nước thải.

Làm kín kim loại (dạng nêm): dùng trong môi trường nhiệt độ, áp suất cao.

Xét theo phương thức vận hành, bao gồm:

Điều khiển bằng tay: tay quay hoặc hộp số.

Điều khiển tự động: truyền động điện hoặc khí nén.

Xét theo tiêu chuẩn và ứng dụng, van có thể chia thành:

Các dòng theo tiêu chuẩn quốc tế như API, ANSI, DIN, JIS;

Van chuyên dụng cho hệ thống PCCC;

Van lắp đặt ngầm (underground valve) dùng trong hạ tầng đô thị.

Sự khác biệt cốt lõi giữa van cổng ty chìm DN100 và van cổng ty nổi nằm ở cơ chế chuyển động của trục van. Ở van ty chìm, trục chỉ quay mà không nâng lên xuống và phần ren không lộ ra ngoài, trong khi van ty nổi có trục di chuyển lên xuống giúp quan sát trực tiếp trạng thái đóng/mở.

Thiết kế sản phẩm van cổng ty chìm

Các thông số kỹ thuật phổ biến của van cổng ty chìm DN100 thường bao gồm dải kích thước từ DN15 đến DN1000 trở lên, với các mức áp suất làm việc thông dụng như PN10, PN16 hoặc cao hơn tùy theo yêu cầu hệ thống. Quá trình thiết kế và sản xuất cần tuân theo các tiêu chuẩn quốc tế như API, ANSI, DIN hoặc JIS, cùng với các tiêu chuẩn về kết nối ren, mặt bích và thử nghiệm áp suất nhằm đảm bảo độ an toàn và độ kín của sản phẩm.

Về cấu tạo, van cổng ty chìm DN100 có thiết kế nhỏ gọn với nắp van liền thân, trục van không lộ ra ngoài. Cụm đai ốc trục và cánh van thường được thiết kế tách rời để hạn chế tình trạng kẹt khi vận hành. Đường dẫn dòng chảy bên trong thân van được thiết kế dạng thẳng, giúp giảm tổn thất áp suất và hạn chế tồn đọng môi chất. Phần làm kín trục thường sử dụng gioăng dạng chữ “O” để tăng độ kín và độ bền.

Vật liệu chế tạo thân van có thể là gang dẻo, thép đúc hoặc inox (CF8/CF8M), trong khi trục van thường sử dụng thép không gỉ như 2Cr13 hoặc SS304 nhằm chống ăn mòn. Bề mặt làm kín có thể sử dụng cao su, hợp kim đồng hoặc các vật liệu chuyên dụng khác tùy theo môi trường làm việc.

Trong quá trình vận hành, ren trục và đai ốc trục nằm hoàn toàn bên trong thân van và tiếp xúc trực tiếp với môi chất. Khi xoay tay quay hoặc bộ truyền động, chuyển động quay của trục sẽ làm cánh van nâng lên hoặc hạ xuống, trong khi bản thân trục không dịch chuyển theo phương dọc. Ưu điểm của thiết kế này là không làm thay đổi chiều cao tổng thể khi vận hành, rất phù hợp với các vị trí lắp đặt hạn chế không gian. Tuy nhiên, do trục không di chuyển lên xuống nên không thể quan sát trực tiếp trạng thái đóng/mở, vì vậy thường cần trang bị thêm bộ chỉ thị vị trí để theo dõi.

Công nghệ và cải tiến kỹ thuật nổi bật của van cổng ty chìm DN100

Trong các dòng van cổng ty chìm DN100 sử dụng cho áp suất cao (theo tiêu chuẩn API), công nghệ làm kín mặt trước (front sealing) được áp dụng phổ biến. Nguyên lý hoạt động như sau: khi hệ thống chưa có áp hoặc áp suất thấp, lò xo phía sau ghế van tạo lực ép ban đầu giúp ghế van áp sát vào cánh van để đảm bảo độ kín. Khi có áp suất làm việc, áp lực môi chất sẽ tạo thêm lực đẩy từ cả hai phía, tăng cường độ ép giữa ghế van và cánh van, từ đó nâng cao hiệu quả làm kín. Các yếu tố quan trọng ảnh hưởng đến khả năng kín bao gồm độ dày cánh van và bề rộng bề mặt tiếp xúc làm kín.

Ngoài ra, một số thiết kế hiện đại còn tích hợp công tắc hành trình (limit switch) dạng nhúng, cho phép giám sát trạng thái đóng/mở của van một cách chính xác và ổn định. Công nghệ này giúp nâng cao mức độ tự động hóa và độ tin cậy trong vận hành hệ thống.

Đối với các ứng dụng đặc biệt như môi trường lạnh hoặc ngoài trời, một số dòng van cổng ty chìm DN100 được trang bị cơ chế chống đóng băng. Hệ thống này kết hợp thanh truyền thủy lực và bộ tích trữ năng lượng: khi dòng nước đi qua, năng lượng được tích lũy và sử dụng để kích hoạt bộ gia nhiệt khi cần thiết, giúp làm tan băng tại khu vực cánh van và đảm bảo van hoạt động bình thường.

Bên cạnh đó, các cải tiến về kết cấu như thiết kế trục liền, cơ cấu vận hành tối ưu hóa hoặc tay quay dạng núm giúp giảm ma sát, tăng độ bền và nâng cao hiệu quả sử dụng trong thời gian dài.

Yêu cầu chung van cổng ty chìm

1.1 Các thông số kỹ thuật và chủng loại của van cổng ty chìm DN100 phải phù hợp với yêu cầu thiết kế của hệ thống đường ống.

1.2 Mã sản phẩm cần thể hiện rõ tiêu chuẩn áp dụng (API, ANSI, DIN, JIS…). Trường hợp sử dụng tiêu chuẩn riêng của nhà sản xuất, cần có tài liệu kỹ thuật đi kèm để giải thích chi tiết.

1.3 Áp suất làm việc của van phải lớn hơn hoặc bằng áp suất làm việc thực tế của hệ thống. Để đảm bảo an toàn, van cần có khả năng chịu áp cao hơn mức vận hành thực tế; đối với van có gioăng đàn hồi, khi ở trạng thái đóng, cả hai phía phải chịu được áp suất tối thiểu 1,1 lần áp suất làm việc mà không rò rỉ. Khi van mở, thân van phải chịu được áp suất tối thiểu gấp 2 lần áp suất làm việc.

1.4 Tiêu chuẩn sản xuất cần được thể hiện rõ trong tài liệu kỹ thuật. Nếu áp dụng tiêu chuẩn nội bộ, nhà cung cấp phải cung cấp đầy đủ hồ sơ kỹ thuật kèm theo trong hợp đồng để đảm bảo minh bạch và dễ kiểm tra.

Tiêu chuẩn thiết bị của van cổng

2.1 Vật liệu thân van của van cổng ty chìm DN100 nên ưu tiên sử dụng gang dẻo, thép đúc, thép không gỉ hoặc inox 316L. Cần xác định rõ mác vật liệu và cung cấp đầy đủ kết quả kiểm tra cơ lý, hóa học để đảm bảo chất lượng sản phẩm.

2.2 Đối với trục van, nên sử dụng thép không gỉ (như 2Cr13 hoặc SS304/SS316) để tăng khả năng chống ăn mòn và độ bền cơ học. Với các dòng van kích thước lớn, trục van cần được gia cường để đảm bảo độ ổn định trong quá trình vận hành.

2.3 Đai ốc trục van nên được chế tạo từ đồng thau hoặc hợp kim đồng nhôm, có độ cứng và độ bền cao hơn so với thân van nhằm đảm bảo khả năng chịu tải và giảm mài mòn trong quá trình sử dụng.

2.4 Bạc lót trục van cần có độ bền và độ cứng phù hợp, không lớn hơn trục van, đồng thời phải đảm bảo không xảy ra hiện tượng ăn mòn điện hóa khi làm việc trong môi trường nước hoặc môi chất lỏng.

2.5 Vật liệu bề mặt làm kín:

Đối với các dòng van cổng gioăng đàn hồi, vật liệu làm kín cần được lựa chọn phù hợp với môi chất, đồng thời quy định rõ phương pháp làm kín và tiêu chuẩn kỹ thuật áp dụng;

Với van cổng dạng nêm kim loại, vật liệu vòng làm kín (như đồng hoặc hợp kim) cùng phương pháp gia công và lắp đặt phải được xác định cụ thể;

Đối với van cổng gioăng mềm, vật liệu cao su (EPDM, NBR…) cần có đầy đủ chứng nhận về tính chất cơ lý và tiêu chuẩn vệ sinh khi sử dụng trong hệ thống nước sạch.

2.6 Gioăng làm kín trục van:

Trong các hệ thống đường ống, van cổng ty chìm DN100 thường không đóng/mở liên tục, do đó gioăng cần có khả năng duy trì trạng thái ổn định trong thời gian dài mà không bị lão hóa, đảm bảo độ kín lâu dài;

Khi van hoạt động với tần suất cao, gioăng vẫn phải giữ được khả năng làm kín tốt trong suốt quá trình vận hành;

Theo yêu cầu kỹ thuật, gioăng trục van nên có tuổi thọ cao, hạn chế tối đa việc thay thế trong suốt vòng đời sử dụng hoặc ít nhất trên 10 năm;

Trong trường hợp cần thay thế, thiết kế van nên cho phép thực hiện bảo trì hoặc thay gioăng ngay cả khi hệ thống đang có áp (nếu điều kiện cho phép).

Cơ chế hoạt động của van cổng ty chìm DN100

3.1 Hướng vận hành của van cổng ty chìm DN100 thường được quy định: xoay theo chiều kim đồng hồ để đóng và ngược chiều để mở, đảm bảo thống nhất trong quá trình sử dụng.

3.2 Do phần lớn van trong hệ thống đường ống được vận hành thủ công, số vòng quay khi đóng/mở cần được thiết kế hợp lý, không quá lớn. Ngay cả với các van kích thước lớn, số vòng quay thông thường nên nằm trong khoảng 200–600 vòng để đảm bảo thao tác thuận tiện.

3.3 Để người vận hành có thể thao tác dễ dàng, mô-men xoắn đóng/mở tối đa nên được giới hạn khoảng 240 N·m trong điều kiện áp suất làm việc tiêu chuẩn của hệ thống.

3.4 Đầu vận hành của van (đặc biệt với van lắp ngầm) nên được thiết kế dạng mộng vuông tiêu chuẩn và hướng lên trên để có thể thao tác từ mặt đất. Cấu hình này phù hợp với hệ thống cấp nước, PCCC hoặc các tuyến ống chôn ngầm.

3.5 Hiển thị trạng thái đóng/mở của van:

Các vạch chia thể hiện mức độ đóng/mở nên được bố trí trên hộp số hoặc bộ hiển thị và đặt theo hướng dễ quan sát từ trên xuống. Có thể sử dụng lớp phủ phản quang hoặc huỳnh quang để tăng khả năng nhận diện;

Kim chỉ thị nên được chế tạo từ thép không gỉ hoặc thép phủ sơn chống ăn mòn, đảm bảo độ bền và khả năng hiển thị rõ ràng;

Bộ chỉ thị cần được cố định chắc chắn và hiệu chỉnh chính xác, sau đó khóa cố định để tránh sai lệch trong quá trình vận hành.

3.6 Đối với các van cổng ty chìm DN100 lắp đặt ngầm sâu, khi bộ phận điều khiển nằm cách mặt đất ≥1,5m, cần lắp thêm trục nối dài để thuận tiện cho việc quan sát và thao tác từ phía trên. Tránh việc vận hành trực tiếp trong hố van nhằm đảm bảo an toàn.

Kiểm tra hiệu năng của van cổng ty chìm DN100

4.1 Khi sản xuất theo lô, cần thực hiện các thử nghiệm hiệu năng bởi đơn vị kiểm định có thẩm quyền, bao gồm:

Xác định mô-men xoắn đóng/mở dưới áp suất làm việc;

Kiểm tra số chu kỳ đóng/mở liên tục mà van vẫn đảm bảo độ kín;

Đánh giá hệ số cản dòng chảy trong điều kiện vận hành thực tế.

4.2 Trước khi xuất xưởng, van phải trải qua các thử nghiệm:

Ở trạng thái mở, thân van phải chịu được áp suất thử tối thiểu gấp 2 lần áp suất làm việc;

Ở trạng thái đóng, cả hai phía chịu áp suất khoảng 1,1 lần áp suất làm việc mà không xảy ra rò rỉ.

Chống ăn mòn bên trong và bên ngoài

5.1 Thân van cần được xử lý bề mặt bằng phương pháp phun cát để loại bỏ tạp chất và rỉ sét, sau đó phủ lớp sơn epoxy hoặc vật liệu tương đương (độ dày ≥0,3mm) nhằm tăng khả năng chống ăn mòn.

5.2 Tất cả các bộ phận tiếp xúc với môi chất phải có khả năng chống gỉ, không xảy ra ăn mòn điện hóa giữa các kim loại khác nhau. Đồng thời, bề mặt nhẵn giúp giảm tổn thất dòng chảy.

5.3 Lớp phủ chống ăn mòn cần có chứng nhận kiểm định về tính chất hóa học, vật lý và đảm bảo an toàn vệ sinh khi sử dụng trong hệ thống cấp nước.

Đóng gói và vận chuyển

6.1 Hai đầu van cần được che chắn hoặc bịt kín để tránh bụi bẩn xâm nhập trong quá trình vận chuyển.

6.2 Van kích thước nhỏ và trung bình nên được đóng gói gọn gàng, cố định chắc chắn trước khi vận chuyển.

6.3 Với van kích thước lớn, nên sử dụng khung gỗ hoặc giá đỡ để tránh va đập, đảm bảo an toàn cho sản phẩm.

Hướng dẫn sử dụng van cổng ty chìm DM100

Nhà nhập khẩu cần cung cấp đầy đủ tài liệu kỹ thuật cho van cổng ty chìm DN100, bao gồm: kích thước, model, áp suất làm việc, tiêu chuẩn áp dụng, vật liệu chế tạo, thông số mô-men xoắn, số vòng quay, hướng vận hành, thông tin nhà sản xuất, ngày sản xuất, số seri, khối lượng, kích thước kết nối, bản vẽ kỹ thuật, hệ số cản dòng chảy, số chu kỳ vận hành và các lưu ý về lắp đặt – bảo trì.

Tiêu chuẩn tham khảo

Van cổng ty chìm DN100 có thể được sản xuất và kiểm tra theo các tiêu chuẩn quốc tế như:

API, ANSI: tiêu chuẩn Mỹ cho van công nghiệp

DIN: tiêu chuẩn Đức

JIS: tiêu chuẩn Nhật Bản

BS: tiêu chuẩn Anh

Các tiêu chuẩn này quy định về thiết kế, kích thước, áp suất, thử nghiệm và đánh giá chất lượng sản phẩm.

Tổng quan thị trường và ứng dụng thực tế van cổng ty chìm DN100

Là một thiết bị đóng ngắt quan trọng trong hệ thống đường ống, van cổng ty chìm DN100 được ứng dụng rộng rãi trên thị trường hiện nay. Các dòng sản phẩm phổ biến có thể kể đến như loại kết nối rãnh, loại kết hợp mặt bích – rãnh, hoặc các dòng van mặt bích tiêu chuẩn với nhiều mã sản phẩm khác nhau, đáp ứng đa dạng nhu cầu sử dụng trong thực tế.

Những model thông dụng trên thị trường bao gồm các dòng van cổng ty chìm dạng ren, dạng rãnh hoặc mặt bích, được thiết kế phù hợp với từng hệ thống cụ thể như cấp nước, PCCC hoặc công nghiệp. Ngoài ra, còn có các dòng van chế tạo từ inox hoặc vật liệu chuyên dụng nhằm đáp ứng yêu cầu làm việc trong môi trường đặc biệt như hóa chất hoặc ăn mòn.

Về thông số kỹ thuật, các sản phẩm phổ biến thường có nhiều tùy chọn về phương thức vận hành (tay quay, điều khiển điện), kiểu kết nối (mặt bích, ren, rãnh), môi chất sử dụng (nước, hơi, dầu), nhiệt độ làm việc (thường từ 0°C đến 80°C hoặc cao hơn tùy vật liệu), áp suất danh nghĩa PN10–PN16 và dải kích thước từ DN15 đến DN1000. Bề mặt van thường được phủ sơn epoxy nhằm tăng khả năng chống ăn mòn và đáp ứng các tiêu chuẩn vệ sinh trong hệ thống cấp nước.

Nhờ thiết kế trục không nâng, kết cấu nhỏ gọn, van cổng ty chìm DN100 đặc biệt phù hợp với các không gian lắp đặt hạn chế như đường ống chôn ngầm hoặc hệ thống hạ tầng đô thị. Sản phẩm được sử dụng rộng rãi trong nhiều lĩnh vực như cấp thoát nước, phòng cháy chữa cháy, HVAC, nước sạch, hóa chất, dầu khí, dược phẩm, năng lượng, xử lý nước thải, thủy lợi và luyện kim.

Trên thị trường hiện nay, nhiều công nghệ và sản phẩm mới liên tục được cải tiến nhằm nâng cao hiệu suất và độ bền. Công ty TNHH Van Công nghiệp ETM nhập khẩu hiện cung cấp đa dạng các dòng van cổng ty chìm DN100 với chất lượng ổn định, đáp ứng tiêu chuẩn quốc tế và nhu cầu sử dụng thực tế tại Việt Nam, đồng thời không ngừng cập nhật các giải pháp kỹ thuật mới để tối ưu hiệu quả vận hành cho khách hàng.

Các thương hiệu van cổng ty chìm DN100

Van cổng ty chìm Shinyi DN100

Van cổng ty chìm Shinyi DN100 là dòng van gang chất lượng cao, được thiết kế với cơ chế ty chìm giúp tiết kiệm không gian lắp đặt và vận hành ổn định. Van sử dụng cánh van đóng mở theo phương vuông góc với dòng chảy, chỉ hoạt động ở trạng thái đóng hoặc mở hoàn toàn, đảm bảo độ kín cao và hạn chế rò rỉ.

Sản phẩm được chế tạo từ gang dẻo bền chắc, bề mặt làm kín bằng cao su hoặc vật liệu chịu mài mòn, phù hợp sử dụng trong hệ thống cấp thoát nước, phòng cháy chữa cháy và hạ tầng kỹ thuật. DN100 là kích thước phổ biến, đáp ứng tốt cho các đường ống trung bình với áp lực làm việc ổn định và tuổi thọ cao.

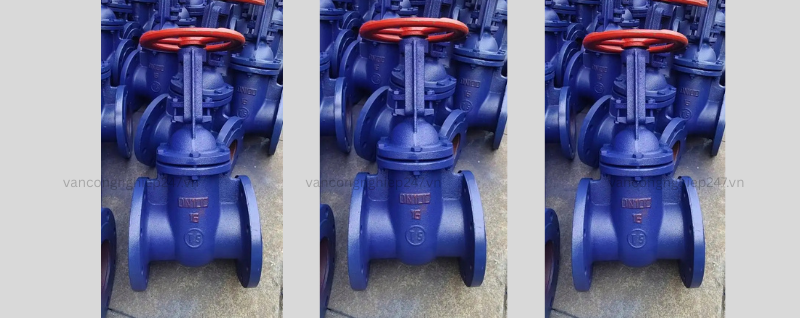

Van cổng ty chìm gang DN100

Van cổng gang ty chìm DN100 là loại van sử dụng cánh van làm bộ phận đóng mở, với chuyển động vuông góc với hướng dòng chảy của lưu chất. Van hoạt động theo cơ chế đóng hoặc mở hoàn toàn, không dùng để điều tiết hay tiết lưu dòng chảy. Khả năng làm kín được đảm bảo nhờ sự tiếp xúc giữa cánh van và đế van, bề mặt làm kín thường được phủ vật liệu kim loại chống mài mòn như thép không gỉ hoặc hợp kim cứng. Thân van bằng gang bền chắc, thiết kế ty chìm giúp tiết kiệm không gian lắp đặt, phù hợp cho hệ thống cấp thoát nước và phòng cháy chữa cháy.

Van cổng ty chìm  inox DN100

Van cổng ty chìm inox DN100 là loại van đóng ngắt được chế tạo từ thép không gỉ, các bộ phận chính được gia công chắc chắn, đảm bảo độ bền và khả năng chịu ăn mòn cao. Bộ phận đóng mở là cánh van chuyển động theo phương thẳng đứng, chỉ làm việc ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn, phù hợp cho việc kiểm soát dòng chảy trong các hệ thống công nghiệp như nước sạch, hóa chất, thực phẩm và xử lý môi trường.

Theo nguyên lý làm kín, van có thể thuộc dạng làm kín kim loại hoặc kết hợp vật liệu mềm, đảm bảo độ kín cao trong nhiều điều kiện làm việc. Van DN100 có kích thước phổ biến, phù hợp với đường ống trung bình, chịu được áp suất và nhiệt độ đa dạng tùy theo tiêu chuẩn sản xuất.

Van được thiết kế với kênh dòng chảy thẳng, giúp giảm tổn thất áp suất, cho phép dòng chảy hai chiều và dễ dàng lắp đặt. Bề mặt làm kín thường sử dụng inox hoặc hợp kim cứng để tăng khả năng chống mài mòn và kéo dài tuổi thọ.

Phương thức vận hành có thể là tay quay, điều khiển điện hoặc hộp số, đáp ứng nhu cầu vận hành linh hoạt. Van thường được ứng dụng trong các ngành công nghiệp như cấp thoát nước, thực phẩm, dược phẩm, hóa chất và xử lý nước thải.

Tuy nhiên, van cũng có một số hạn chế như bề mặt làm kín có thể bị mài mòn theo thời gian và yêu cầu bảo trì định kỳ. Khi lắp đặt cần đảm bảo đúng hướng dòng chảy và bố trí không gian phù hợp để thuận tiện cho việc vận hành và bảo dưỡng.
