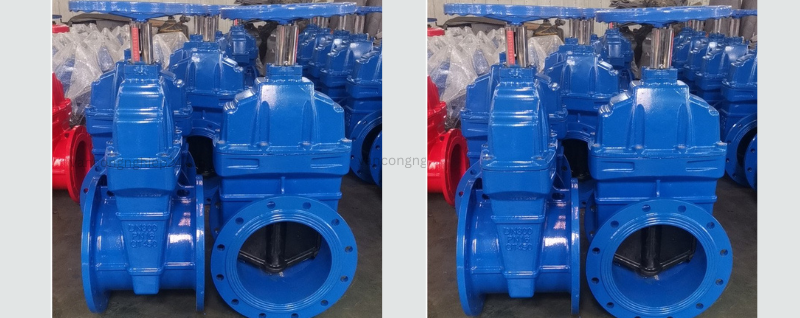

Van cổng ty chìm PN16

Van cổng ty chìm PN16 là dòng van cổng mặt bích gioăng mềm được thiết kế để đóng mở và cô lập dòng chảy trong hệ thống đường ống. Van sử dụng cơ chế làm kín bằng sự biến dạng đàn hồi của lớp cao su bọc trên đĩa van, giúp đạt độ kín cao, hạn chế rò rỉ và vận hành ổn định. Sản phẩm được sản xuất theo các tiêu chuẩn công nghiệp như GB/T 12232 và phù hợp với nhiều hệ thống cấp nước, thoát nước, PCCC, HVAC và xử lý nước.

Thân van được chế tạo từ gang cầu (Ductile Iron) có độ bền cơ học cao, trong khi đĩa van được bọc hoàn toàn bằng cao su EPDM hoặc NBR nhằm tăng khả năng làm kín và chống ăn mòn. Van thích hợp sử dụng cho môi chất như nước sạch, nước thải, dầu và các loại khí không ăn mòn, với nhiệt độ làm việc thông thường từ 0°C đến 80°C.

Thiết kế đáy thân van dạng phẳng giúp hạn chế tích tụ cặn bẩn, giảm nguy cơ kẹt đĩa van trong quá trình vận hành. Đường dẫn lưu chất được tối ưu để giảm tổn thất áp suất và nâng cao hiệu suất dòng chảy. Đĩa van được lưu hóa liền khối với lớp cao su, tạo bề mặt làm kín đàn hồi và tăng tuổi thọ sử dụng.

Trục van sử dụng thiết kế ty chìm (Non-Rising Stem) giúp chiều cao van không thay đổi khi đóng mở, rất phù hợp lắp đặt tại các vị trí có không gian hạn chế như hố van, phòng kỹ thuật hoặc hệ thống đường ống ngầm. Cụm làm kín trục được trang bị nhiều vòng đệm O-ring, cho phép thay thế dưới áp lực trong một số điều kiện vận hành và giảm nguy cơ rò rỉ.

Bề mặt thân van được phủ sơn epoxy tĩnh điện đạt tiêu chuẩn sử dụng cho nước sạch, có khả năng chống ăn mòn và tăng độ bền trong môi trường làm việc khắc nghiệt. Van có áp suất làm việc PN16 (1,6 MPa), dải kích thước phổ biến từ DN50 đến DN1200, đáp ứng nhu cầu của các hệ thống cấp nước đô thị, nhà máy xử lý nước, hệ thống cấp thoát nước công trình, PCCC và nhiều ứng dụng công nghiệp khác.

Thông số kỹ thuật Van cổng ty chìm PN16

• Tên sản phẩm: Van cổng ty chìm PN16
• Tên tiếng Anh: Non Rising Stem Gate Valve PN16 (NRS Gate Valve PN16)
• Kiểu van: Van cổng gioăng mềm ty chìm
• Áp suất làm việc: PN16 (16 bar)
• Kích thước: DN50 – DN1200 (tùy nhà sản xuất)
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: DIN, BS, JIS, ANSI (tùy model)
• Vật liệu thân van: Gang cầu GGG40/GGG50 hoặc gang dẻo
• Đĩa van: Gang cầu bọc cao su EPDM hoặc NBR
• Ty van: Inox SS420, SS304 hoặc SS316
• Đai ốc ty: Đồng thau hoặc hợp kim đồng
• Gioăng làm kín: EPDM hoặc NBR
• Lớp phủ: Sơn epoxy tĩnh điện bên trong và bên ngoài
• Nhiệt độ làm việc: 0°C đến 80°C (EPDM), tùy vật liệu gioăng
• Môi chất: Nước sạch, nước thải, nước sinh hoạt, PCCC, HVAC, khí và các môi chất không ăn mòn
• Phương thức vận hành: Tay quay, điều khiển điện hoặc điều khiển khí nén
• Tiêu chuẩn thiết kế: GB/T 12232 hoặc tương đương
• Ứng dụng: Hệ thống cấp thoát nước, PCCC, xử lý nước, HVAC, công nghiệp và hạ tầng kỹ thuật.

Thiết kế sản phẩm van cổng ty chìm PN16

Van cổng ty chìm PN16 được thiết kế với gioăng mềm đàn hồi, mang lại khả năng làm kín vượt trội và vận hành ổn định trong các hệ thống cấp nước, thoát nước, PCCC, HVAC và nhiều ứng dụng công nghiệp. Khi van đóng, đĩa van di chuyển xuống dưới tác động của trục van, ép chặt vào bề mặt làm kín của thân van. Lớp cao su đàn hồi bọc trên đĩa van sẽ biến dạng để lấp đầy các khe hở nhỏ, tạo nên bề mặt làm kín kín khít, hạn chế tối đa rò rỉ. Nhờ khả năng tự bù trừ biến dạng và mài mòn của vật liệu đàn hồi, van duy trì hiệu quả làm kín cao trong thời gian dài, đặc biệt phù hợp với các hệ thống yêu cầu độ kín nghiêm ngặt như nước sạch và nước sinh hoạt.

Thân van được chế tạo từ gang cầu (Ductile Iron) hoặc inox tùy theo yêu cầu sử dụng, có khả năng chịu áp lực cao và chống ăn mòn tốt. Bề mặt trong và ngoài thân van được phủ sơn epoxy tĩnh điện nhằm tăng độ bền, chống gỉ sét và đáp ứng yêu cầu sử dụng trong hệ thống cấp nước. Đế van được thiết kế đáy phẳng (Flat Bottom Seat) giúp hạn chế tích tụ cặn bẩn, tránh hiện tượng kẹt đĩa van và duy trì lưu lượng dòng chảy ổn định.

Đĩa van là bộ phận quan trọng quyết định khả năng đóng kín. Đĩa được bọc hoàn toàn bằng cao su EPDM hoặc NBR thông qua công nghệ lưu hóa liền khối, tạo lớp làm kín bền chắc, có độ bám dính cao và khả năng chống mài mòn tốt. Thiết kế này giúp tăng tuổi thọ gioăng, giảm chi phí bảo trì và đảm bảo hiệu suất làm việc lâu dài.

Van sử dụng thiết kế ty chìm (Non-Rising Stem), trong đó trục van chỉ quay mà không nâng lên khi đóng hoặc mở. Nhờ đó, chiều cao tổng thể của van không thay đổi trong quá trình vận hành, rất phù hợp với các vị trí lắp đặt có không gian hạn chế như hố van, buồng kỹ thuật hoặc đường ống ngầm. Trục van thường được chế tạo từ inox 2Cr13, SS304 hoặc SS316, kết hợp với đai ốc bằng đồng có khả năng chống mài mòn và truyền lực ổn định.

Cụm làm kín trục được trang bị nhiều vòng đệm O-ring giúp tăng độ kín, giảm ma sát khi vận hành và hạn chế rò rỉ qua trục van. Thiết kế này cũng cho phép thay thế gioăng trong một số điều kiện mà không cần tháo toàn bộ van khỏi đường ống, góp phần giảm thời gian bảo trì.

Ngoài phiên bản vận hành bằng tay quay vô lăng, van cổng ty chìm PN16 còn có thể lắp bộ truyền động điện hoặc khí nén để đáp ứng yêu cầu điều khiển từ xa và tự động hóa trong các hệ thống công nghiệp hiện đại. Với kết cấu chắc chắn, khả năng làm kín cao và thiết kế tối ưu cho vận hành lâu dài, van cổng ty chìm PN16 là lựa chọn phù hợp cho các hệ thống cấp nước, xử lý nước, PCCC, HVAC và nhiều ứng dụng công nghiệp khác.

Các danh mục chính của Van cổng ty chìm PN16

Van cổng ty chìm PN16 được phân loại theo nhiều tiêu chí khác nhau như phương thức truyền động, cấu tạo trục van, vật liệu chế tạo và tiêu chuẩn kết nối. Trong đó, phương thức vận hành và kết cấu trục van là hai tiêu chí được sử dụng phổ biến nhất.

1. Phân loại theo phương thức truyền động

Van cổng ty chìm PN16 vận hành tay quay

Đây là dòng van được sử dụng phổ biến nhất trong các hệ thống cấp thoát nước, PCCC và HVAC. Van được đóng mở bằng vô lăng, có kết cấu đơn giản, dễ lắp đặt, vận hành ổn định và chi phí đầu tư thấp. Loại van này phù hợp với các vị trí có thể thao tác trực tiếp.

Van cổng ty chìm PN16 điều khiển điện

Van được lắp thêm bộ truyền động điện đa vòng quay, cho phép đóng mở tự động hoặc điều khiển từ xa thông qua tủ điều khiển, PLC hoặc hệ thống SCADA. Dòng van này phù hợp với các nhà máy, trạm bơm, hệ thống xử lý nước và các ứng dụng yêu cầu tự động hóa.

Van cổng ty chìm PN16 điều khiển khí nén

Sử dụng bộ truyền động khí nén để đóng mở nhanh, thích hợp với các hệ thống yêu cầu tốc độ vận hành cao hoặc môi trường dễ cháy nổ, nơi không phù hợp sử dụng thiết bị điện.

2. Phân loại theo cấu tạo trục van

Van cổng ty chìm (Non-Rising Stem Gate Valve)

Đây là loại phổ biến nhất của dòng van cổng ty chìm PN16. Khi vận hành, trục van chỉ quay mà không di chuyển lên xuống, trong khi đĩa van nâng lên hoặc hạ xuống bên trong thân van. Thiết kế này giúp chiều cao van không thay đổi trong quá trình đóng mở, tiết kiệm không gian lắp đặt và phù hợp với hố van, đường ống ngầm hoặc phòng kỹ thuật có chiều cao hạn chế.

Van cổng ty nổi (Rising Stem Gate Valve)

Khác với van ty chìm, trục van sẽ nâng lên và hạ xuống cùng với đĩa van trong quá trình vận hành. Người sử dụng có thể dễ dàng quan sát trạng thái đóng mở thông qua vị trí của trục van. Loại này thường được lắp đặt ở những vị trí có không gian rộng và thuận tiện cho việc kiểm tra, bảo trì.

3. Phân loại theo vật liệu

Van cổng ty chìm PN16 thân gang cầu.

Van cổng ty chìm PN16 thân inox 304, inox 316.

Van cổng ty chìm PN16 thân thép carbon.

4. Phân loại theo vật liệu gioăng kín

Gioăng cao su EPDM: Phù hợp với nước sạch, nước sinh hoạt và hệ thống cấp nước.

Gioăng NBR: Thích hợp cho dầu, nước và một số môi chất công nghiệp.

Gioăng FKM (Viton): Sử dụng trong môi trường có nhiệt độ và hóa chất cao (tùy từng model).

5. Phân loại theo tiêu chuẩn kết nối

Van cổng ty chìm PN16 mặt bích DIN.

Van cổng ty chìm PN16 mặt bích BS.

Van cổng ty chìm PN16 mặt bích JIS.

Van cổng ty chìm PN16 mặt bích ANSI.

Nhờ đa dạng về phương thức vận hành, vật liệu và tiêu chuẩn kết nối, van cổng ty chìm PN16 đáp ứng tốt yêu cầu của các hệ thống cấp nước, xử lý nước, PCCC, HVAC, công nghiệp và hạ tầng kỹ thuật.

Các công nghệ chủ chốt của van cổng ty chìm PN16

Van cổng ty chìm PN16 được ứng dụng nhiều công nghệ hiện đại nhằm nâng cao khả năng làm kín, tăng tuổi thọ và giảm chi phí bảo trì. Những cải tiến về thiết kế và vật liệu giúp van hoạt động ổn định trong các hệ thống cấp nước, PCCC, HVAC, xử lý nước và công nghiệp.

Công nghệ làm kín gioăng mềm

Van sử dụng nguyên lý làm kín bằng biến dạng đàn hồi của lớp cao su EPDM hoặc NBR bọc trên đĩa van. Khi van đóng, đĩa van ép chặt vào bề mặt làm kín của thân van, lớp cao su sẽ tự biến dạng để lấp đầy các khe hở vi mô, tạo độ kín cao và hạn chế tối đa rò rỉ. So với van cổng gioăng kim loại, công nghệ gioăng mềm mang lại hiệu quả làm kín tốt hơn ở điều kiện áp suất trung bình và nhiệt độ thông thường.

Thiết kế đế van đáy phẳng

Thân van được thiết kế với đế van đáy phẳng (Flat Bottom Seat), không có rãnh chứa cặn dưới đĩa van. Thiết kế này giúp hạn chế tích tụ bùn, cát và tạp chất, giảm nguy cơ kẹt van, đồng thời duy trì lưu lượng dòng chảy ổn định và giảm tổn thất áp suất trên đường ống.

Công nghệ bọc cao su lưu hóa toàn phần

Đĩa van được bọc hoàn toàn bằng cao su EPDM hoặc NBR thông qua quy trình lưu hóa liền khối, giúp lớp cao su bám chắc vào lõi gang cầu, không bong tróc trong quá trình sử dụng. Công nghệ này đảm bảo độ chính xác về kích thước, tăng khả năng chống mài mòn và duy trì hiệu quả làm kín trong thời gian dài.

Sơn phủ epoxy chống ăn mòn

Toàn bộ thân van được phủ sơn epoxy tĩnh điện bên trong và bên ngoài nhằm chống oxy hóa, chống ăn mòn và tăng tuổi thọ thiết bị. Lớp phủ này phù hợp với các hệ thống cấp nước sạch và giúp van hoạt động bền bỉ trong môi trường có độ ẩm cao hoặc ngoài trời.

Công nghệ làm kín trục van bằng O-ring

Trục van được trang bị nhiều vòng đệm O-ring giúp tăng độ kín, giảm ma sát khi vận hành và hạn chế rò rỉ qua trục. Thiết kế này còn giúp việc thay thế gioăng trở nên thuận tiện hơn trong quá trình bảo trì, giảm thời gian dừng hệ thống.

Kết cấu truyền động bền bỉ

Đai ốc truyền động bằng đồng được liên kết chắc chắn với đĩa van, giúp truyền mô-men xoắn hiệu quả, giảm mài mòn và hạn chế hiện tượng lỏng hoặc tuột ren sau thời gian dài sử dụng. Trục van thường được chế tạo từ inox chống ăn mòn, đảm bảo khả năng vận hành ổn định trong môi trường nước và các môi chất thông dụng.

Đa dạng phương thức vận hành

Ngoài phiên bản tay quay, van cổng ty chìm PN16 còn có thể tích hợp bộ truyền động điện hoặc khí nén, đáp ứng yêu cầu điều khiển tự động, điều khiển từ xa và vận hành trong các hệ thống công nghiệp hiện đại.

Vật liệu cấu thành chính

Tên	Vật liệu
Thân van	Gang xám, gang dẻo, thép đúc
Cổng	Gang dẻo + cao su EPDM hoặc nitrile
miếng đệm miệng giữa	Cao su nitrile, EPDM
Vòng đệm kín	Cao su nitrile
Giá đỡ van	Gang xám, gang dẻo, thép đúc
Thân van	Thép không gỉ
B u lông	Thép không gỉ
Nắp áp suất	Gang dẻo và thép đúc
Đai ốc trục van	hợp kim đồng
Tay quay (nắp hộp số)	Gang dẻo

Các thông số kỹ thuật chính

Model	Z45X-10	Z45X-16
Áp suất danh nghĩa	1,0 MPa (10 kgf/cm)	1,6 MPa (16 kgf/cm)
Đường kính danh nghĩa	40～500mm	40～500mm
Áp suất thử nghiệm niêm phong	1,1 MPa (11 kgf/cm)	1,76 MPa (17,6 kgf/cm)
Áp suất kiểm tra độ bền	1,5 MPa (15 kgf/cm)	2,4 MPa (24 kgf/cm)
Nhiệt độ áp dụng	≤200℃	≤200℃
Phương tiện truyền thông áp dụng	Nước, dầu, đường ống nước và các chất lỏng không ăn mòn khác	Nước, dầu, đường ống nước và các chất lỏng không ăn mòn khác
Phương vận hành	Bằng tay và bằng điện	Bằng tay và bằng điện
Chúng tôi cũng có thể cung cấp các sản phẩm với thông số kỹ thuật đặc biệt theo yêu cầu của khách hàng.

Đặc điểm nổi bật của van cổng ty chìm PN16

Thiết kế đế van đáy phẳng

Van cổng ty chìm PN16 sử dụng thiết kế đế van đáy phẳng (Flat Bottom Seat), giúp loại bỏ các rãnh tích tụ cặn bẩn thường gặp ở van cổng truyền thống. Bùn, cát, rỉ sét hoặc các tạp chất trong đường ống sẽ dễ dàng được cuốn trôi theo dòng chảy, giảm nguy cơ kẹt đĩa van và đảm bảo khả năng đóng kín sau thời gian dài sử dụng.

Đĩa van bọc cao su toàn phần

Đĩa van được bọc hoàn toàn bằng cao su EPDM hoặc NBR thông qua công nghệ lưu hóa liền khối. Lớp cao su có độ bám dính cao với lõi gang cầu, chống bong tróc, chịu mài mòn tốt và tạo khả năng làm kín vượt trội, giúp hạn chế rò rỉ ngay cả khi van hoạt động thường xuyên.

Chống ăn mòn hiệu quả

Thân van được chế tạo từ gang cầu GGG40/GGG50 và phủ sơn epoxy tĩnh điện bên trong lẫn bên ngoài. Lớp phủ giúp chống oxy hóa, chống ăn mòn và tăng tuổi thọ sản phẩm trong môi trường nước sạch, nước thải, hệ thống PCCC và các ứng dụng công nghiệp.

Làm kín trục bằng nhiều vòng O-ring

Trục van được trang bị nhiều vòng đệm O-ring giúp tăng độ kín, giảm ma sát khi vận hành và hạn chế rò rỉ qua trục. Thiết kế này cũng giúp việc bảo trì, thay thế gioăng trở nên thuận tiện hơn, giảm thời gian dừng hệ thống.

Thân van đúc chính xác

Thân van được sản xuất bằng công nghệ đúc chính xác, đảm bảo độ đồng tâm và độ kín giữa các bề mặt làm việc. Nhờ đó, van vận hành ổn định, mô-men đóng mở nhẹ và nâng cao tuổi thọ của các chi tiết bên trong.

Thiết kế gọn nhẹ

Sử dụng vật liệu gang cầu có độ bền cao nhưng trọng lượng nhẹ hơn gang xám truyền thống, giúp giảm tải cho hệ thống đường ống, đồng thời thuận tiện trong quá trình vận chuyển, lắp đặt và bảo trì.

An toàn cho hệ thống nước sạch

Các vật liệu tiếp xúc với môi chất như lớp phủ epoxy và gioăng EPDM đều phù hợp với các hệ thống cấp nước sạch và nước sinh hoạt, không gây ảnh hưởng đến chất lượng nguồn nước khi sử dụng đúng điều kiện kỹ thuật.

Ứng dụng của Van cổng ty chìm PN16

Van cổng ty chìm PN16 được sử dụng làm thiết bị đóng/mở hoàn toàn trong nhiều hệ thống đường ống công nghiệp và dân dụng, bao gồm:

• Hệ thống cấp nước sạch và nước sinh hoạt.
• Hệ thống thoát nước và xử lý nước thải.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống HVAC, điều hòa và làm mát.
• Nhà máy nước và trạm bơm.
• Nhà máy điện, nhiệt điện và thủy điện.
• Ngành dầu khí và hóa chất (với môi chất phù hợp).
• Nhà máy thực phẩm, đồ uống và dược phẩm.
• Nhà máy sản xuất, khu công nghiệp và hạ tầng kỹ thuật.
• Van đặc biệt phù hợp với các hệ thống yêu cầu độ kín cao, tần suất vận hành lớn và tuổi thọ lâu dài.

Tiêu chuẩn áp dụng

• Van cổng ty chìm PN16 được sản xuất theo các tiêu chuẩn công nghiệp quốc tế và Việt Nam, tùy từng nhà sản xuất, bao gồm:
• Tiêu chuẩn thiết kế: GB/T 12232, DIN 3352, BS 5163 hoặc AWWA C509/C515.
• Áp suất làm việc: PN16 (16 bar).
• Tiêu chuẩn kết nối mặt bích: EN 1092-2, DIN, BS, JIS hoặc ANSI.
• Tiêu chuẩn kiểm tra và thử áp: ISO 5208 hoặc EN 12266-1.
• Vật liệu tiếp xúc với nước sạch: Đáp ứng các tiêu chuẩn vệ sinh của nhà sản xuất và yêu cầu đối với hệ thống cấp nước.

Lưu ý: Tiêu chuẩn cụ thể có thể khác nhau tùy theo thương hiệu và model van. Người dùng nên kiểm tra tài liệu kỹ thuật (Datasheet) của từng sản phẩm trước khi lựa chọn cho dự án.
