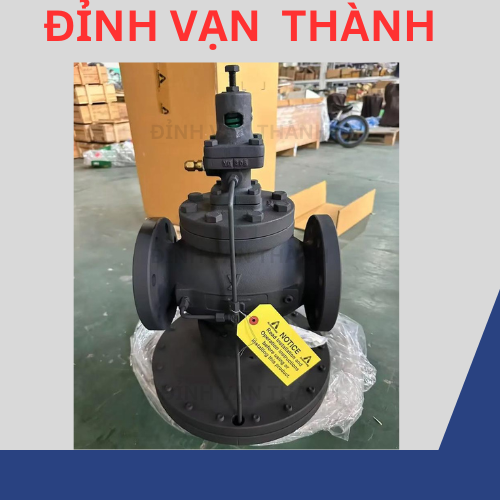

Van giảm áp GP-2000
Van giảm áp GP-2000 là dòng van giảm áp hơi nước điều khiển bằng van dẫn hướng (Pilot Operated) do YOSHITAKE Nhật Bản sản xuất.
Van giảm áp GP-2000 được thiết kế chuyên dụng cho các hệ thống hơi nước công nghiệp yêu cầu khả năng điều áp chính xác và vận hành ổn định. Sản phẩm sử dụng cơ cấu điều khiển bằng van pilot kết hợp màng ngăn cảm biến áp suất, giúp duy trì áp suất đầu ra ổn định ngay cả khi áp suất đầu vào hoặc lưu lượng tiêu thụ thay đổi. Van hỗ trợ cả hai kiểu kết nối ren và mặt bích, với tỷ lệ giảm áp tối đa lên đến 20:1, phù hợp cho các hệ thống hơi áp suất thấp từ 0,02 MPa trở lên.
Thân van được chế tạo từ gang dẻo có độ bền cơ học cao, trong khi ghế van chính, van pilot và màng ngăn được sản xuất từ thép không gỉ giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ sử dụng. Nhiệt độ làm việc tối đa của van đạt tới 220°C, đáp ứng tốt các yêu cầu vận hành trong môi trường hơi nước nhiệt độ cao.
Sản phẩm điều chỉnh áp suất thông qua lò xo cài đặt kết hợp với màng ngăn điều khiển. Khi áp suất đầu ra thay đổi, van pilot sẽ tác động lên màng ngăn để điều chỉnh độ mở của van chính, duy trì áp suất ổn định theo giá trị đã thiết lập. So với các dòng van sử dụng piston truyền thống, cơ cấu màng ngăn của GP-2000 giúp nâng cao độ nhạy và khả năng kiểm soát áp suất. Thiết kế cảm biến áp suất bên ngoài còn giúp cải thiện độ ổn định điều khiển trong quá trình vận hành.
Cấu trúc làm kín dạng cầu đơn mang lại độ kín cao với tỷ lệ rò rỉ nhỏ hơn 0,01% lưu lượng định mức. Đồng thời, hệ số lưu lượng Cv lớn giúp van có khả năng đáp ứng lưu lượng cao mà vẫn duy trì hiệu suất điều áp ổn định. Trong quá trình lắp đặt, nên trang bị bộ tách nước và van xả nước ngưng ở phía trước van để nâng cao hiệu quả vận hành. Việc điều chỉnh áp suất được thực hiện dễ dàng thông qua bu lông điều chỉnh trên cụm pilot. Van phù hợp với các hệ thống có áp suất đầu vào từ 0,1 đến 2,0 MPa.
YOSHITAKE là thương hiệu van công nghiệp hàng đầu Nhật Bản với lịch sử phát triển từ năm 1944. Các sản phẩm của hãng đáp ứng các tiêu chuẩn kỹ thuật JIS và được ứng dụng rộng rãi trong nhiều ngành công nghiệp như hóa dầu, năng lượng, HVAC, đóng tàu, thực phẩm và dược phẩm.
Tổng quan sản phẩm van giảm áp GP-2000
Van giảm áp GP-2000 là dòng van giảm áp hơi nước điều khiển bằng van dẫn hướng và màng ngăn do YOSHITAKE Nhật Bản sản xuất.
Dòng sản phẩm này có dải kích thước từ 15A (DN15) đến 200A (DN200), hỗ trợ kết nối ren JIS Rc hoặc mặt bích tiêu chuẩn JIS 10KFF và JIS 20KRF. Áp suất đầu vào cho phép từ 0,1 đến 2,0 MPa, trong khi áp suất đầu ra có thể điều chỉnh trong khoảng từ 0,02 đến 1,4 MPa. Tỷ lệ giảm áp tối đa đạt 20:1, chênh áp tối thiểu yêu cầu là 0,05 MPa và nhiệt độ làm việc tối đa lên tới 220°C.
Thân van được chế tạo từ gang dẻo FCD450 có độ bền cao, trong khi ghế van chính, van pilot và màng ngăn được sản xuất từ thép không gỉ SUS nhằm tăng khả năng chống ăn mòn và nâng cao tuổi thọ vận hành. Thiết kế làm kín dạng cầu đơn giúp độ rò rỉ ghế van nhỏ hơn 0,01% lưu lượng định mức, đáp ứng yêu cầu khắt khe đối với các hệ thống hơi công nghiệp.
Nhờ hệ số lưu lượng Cv lớn, van GP-2000 có thể đáp ứng lưu lượng cao mà vẫn duy trì độ ổn định áp suất. Ví dụ, kích thước 25A có giá trị Cv khoảng 10,9, cho phép lựa chọn van nhỏ hơn từ 1 đến 2 cấp kích thước so với các dòng van giảm áp thông thường trong cùng điều kiện làm việc. Điều này giúp tiết kiệm chi phí đầu tư, không gian lắp đặt và nâng cao hiệu quả vận hành hệ thống hơi nước.
Thông số kỹ thuật van giảm áp GP-2000
- Model: GP-2000
- Thương hiệu: YOSHITAKE
- Xuất xứ: Nhật Bản
- Loại van: Van giảm áp hơi nước màng ngăn điều khiển bằng van dẫn hướng (Pilot Operated)
- Môi chất sử dụng: Hơi nước
Kết nối
- Kiểu ren: JIS Rc (PT Thread)
- Kiểu mặt bích: JIS 20K RF
Kích thước
- Kết nối ren: DN15 – DN50 (15A – 50A)
- Kết nối mặt bích: DN15 – DN150 (15A – 150A)
Điều kiện làm việc
- Áp suất đầu vào: 0,1 – 2,0 MPa
- Áp suất đầu ra:
- Lò xo A: 0,02 – 0,15 MPa
- Lò xo B: 0,1 – 1,4 MPa
- Nhiệt độ làm việc tối đa: 220°C
- Tỷ lệ giảm áp tối đa: 20:1
- Độ rò rỉ ghế van: ≤ 0,01% lưu lượng định mức
Vật liệu chế tạo
- Thân van: Gang dẻo (Ductile Cast Iron)
- Đĩa van chính: Thép không gỉ
- Ghế van chính: Thép không gỉ
- Van điều khiển (Pilot): Thép không gỉ
- Ghế van điều khiển: Thép không gỉ
- Màng ngăn: Thép không gỉ
Đặc điểm nổi bật
- Điều chỉnh áp suất ổn định bằng cơ cấu van dẫn hướng kết hợp màng ngăn.
- Duy trì áp suất đầu ra chính xác trong điều kiện lưu lượng thay đổi.
- Độ kín cao, tỷ lệ rò rỉ cực thấp.
- Chịu nhiệt độ hơi nước lên đến 220°C.
- Tỷ lệ giảm áp lớn lên đến 20:1.
- Thích hợp cho các hệ thống nồi hơi, bộ trao đổi nhiệt, HVAC và các ứng dụng hơi công nghiệp.
Kích thước (mm) và trọng lượng (kg) của van giảm áp GP-2000
|
Cỡ nòng
|
D
|
L
|
H1
|
H
|
A
|
Cân nặng
|
|
DN15
|
RC1/2
|
150
|
170
|
398
|
200
|
14.0
|
|
DN20
|
RC3/4
|
150
|
170
|
398
|
200
|
14.0
|
|
DN25
|
RC1
|
160
|
175
|
404
|
226
|
18,5
|
|
DN32
|
RC11/4
|
180
|
192
|
434
|
226
|
21,5
|
|
DN40
|
RC11/2
|
180
|
192
|
434
|
226
|
21,5
|
|
DN50
|
RC2
|
230
|
216
|
498
|
276
|
33.0
|
Kích thước (mm) và trọng lượng (kg) của kết nối mặt bích van giảm áp GP-2000
|
Cỡ nòng
|
L
|
H1
|
H
|
A
|
Cân nặng
|
|
DN15
|
146(142)
|
170
|
398
|
200
|
15.5 (15.3)
|
|
DN20
|
146(142)
|
170
|
398
|
200
|
16.0 (15.8)
|
|
DN25
|
156(152)
|
175
|
404
|
226
|
21.0 (20.6)
|
|
DN32
|
176(172)
|
192
|
434
|
226
|
24,0 (23,6)
|
|
DN40
|
196(192)
|
192
|
434
|
226
|
24.5 (24.1)
|
|
DN50
|
222(218)
|
216
|
498
|
276
|
36,0 (35,8)
|
|
DN65
|
282(278)
|
251
|
552
|
352
|
64,5 (64,2)
|
|
DN80
|
302(294)
|
264
|
575
|
352
|
71,5 (68,8)
|
|
DN100
|
242(330)
|
321
|
658
|
401
|
111,0 (106,9)
|
|
DN125
|
400(388)
|
321
|
658
|
401
|
115.0 (112.0)
|
|
DN150
|
465(453)
|
414
|
814
|
502
|
234,3 (230,0)
|
|
DN200
|
469(469)
|
414
|
814
|
502
|
242,0 (238,0)
|
Đặc trưng van giảm áp GP-2000
Tỷ lệ giảm áp tối đa lên đến 20:1, giúp giảm hoặc loại bỏ nhu cầu lắp đặt nhiều cấp giảm áp, từ đó tiết kiệm chi phí đầu tư và đơn giản hóa hệ thống.
Sử dụng màng ngăn kích thước lớn kết hợp với cơ cấu cảm biến áp suất bên ngoài, giúp duy trì áp suất đầu ra ổn định ngay cả khi áp suất đầu vào hoặc lưu lượng tiêu thụ thay đổi.
Hệ số lưu lượng Cv lớn, mang lại khả năng điều khiển chính xác và lưu lượng vượt trội. So với nhiều dòng van giảm áp thông thường, GP-2000 có khả năng đáp ứng lưu lượng cao hơn, hạn chế tình trạng thiếu lưu lượng sau khi giảm áp.
Thiết kế van chính dạng cầu đơn (Single Seat) giúp nâng cao khả năng làm kín, giảm thiểu rò rỉ và duy trì hiệu suất vận hành ổn định trong thời gian dài.
Có khả năng làm việc hiệu quả trong các hệ thống hơi áp suất thấp, với áp suất đầu ra có thể điều chỉnh xuống dưới 0,02 MPa.
Mẫu mã và thông số kỹ thuật
Dòng van giảm áp GP-2000 bao gồm nhiều model khác nhau như GP-2000-25A, GP-2000CS-20A và các phiên bản kích thước khác nhằm đáp ứng đa dạng nhu cầu sử dụng trong hệ thống hơi nước công nghiệp.
Van được thiết kế cho môi chất hơi nước với dải kích thước từ 15A (DN15) đến 200A (DN200). Sản phẩm hỗ trợ các kiểu kết nối ren JIS Rc, mặt bích JIS 20K RF và mặt bích JIS 10K FF. Áp suất đầu vào tiêu chuẩn từ 0,1 đến 2,0 MPa, trong khi áp suất đầu ra có thể điều chỉnh từ 0,02 đến 1,4 MPa tùy theo loại lò xo cài đặt. Đối với phiên bản mặt bích JIS 10K, áp suất đầu vào tối đa là 1,0 MPa và áp suất đầu ra tối đa là 0,85 MPa.
Nhiệt độ làm việc tối đa của van đạt 220°C, chênh áp tối thiểu yêu cầu là 0,05 MPa. Để đảm bảo độ ổn định điều áp, áp suất đầu ra cài đặt nên nhỏ hơn 85% áp suất đầu vào. Van có tỷ lệ giảm áp tối đa 20:1 và độ rò rỉ tại ghế van nhỏ hơn 0,01% lưu lượng định mức.
Thân van được chế tạo từ gang dẻo FCD450 có độ bền cơ học cao, trong khi các bộ phận quan trọng như đĩa van chính, ghế van, van pilot và màng ngăn đều được sản xuất từ thép không gỉ SUS, giúp nâng cao khả năng chống ăn mòn và tuổi thọ sử dụng.
Thương hiệu YOSHITAKE và đơn vị phân phối chính hãng
YOSHITAKE là thương hiệu van công nghiệp hàng đầu Nhật Bản, được thành lập từ năm 1944 và chuyên nghiên cứu, phát triển các giải pháp điều khiển lưu chất tự động cho hơi nước, khí nén, nước, dầu và nhiều môi chất công nghiệp khác. Trải qua hơn 80 năm phát triển, YOSHITAKE đã trở thành một trong những nhà sản xuất uy tín trong lĩnh vực van điều khiển tự động, phục vụ cho các ngành công nghiệp như hóa dầu, đóng tàu, năng lượng, HVAC, thực phẩm, dược phẩm và sản xuất công nghiệp.
Nhờ không ngừng cải tiến công nghệ và phát triển sản phẩm, YOSHITAKE đã sở hữu nhiều bằng sáng chế kỹ thuật và xây dựng được mạng lưới phân phối rộng khắp trên toàn cầu. Các sản phẩm của hãng hiện không chỉ được sử dụng rộng rãi tại Nhật Bản mà còn được xuất khẩu đến nhiều thị trường lớn tại Trung Đông, Nam Mỹ, Đông Nam Á và nhiều quốc gia công nghiệp phát triển khác, nhận được sự tin tưởng từ các nhà thầu, chủ đầu tư và đơn vị vận hành hệ thống.
Danh mục sản phẩm của YOSHITAKE rất đa dạng, bao gồm:
- Van giảm áp.
- Van điều khiển nhiệt độ.
- Bẫy hơi.
- Bộ lọc Y.
- Van an toàn.
- Bộ tách hơi nước.
- Kính quan sát dòng chảy.
- Van điện từ.
- Van điều khiển điện.
- Van điều khiển khí nén.
Các thiết bị điều khiển và bảo vệ hệ thống hơi nước công nghiệp.
Tại Việt Nam, Van Công Nghiệp Đỉnh Vạn Thành là đơn vị nhập khẩu và phân phối chính hãng các sản phẩm YOSHITAKE. Các sản phẩm được cung cấp đầy đủ chứng từ CO-CQ, hỗ trợ tư vấn kỹ thuật, lựa chọn sản phẩm phù hợp với từng hệ thống và chính sách bảo hành theo tiêu chuẩn của nhà sản xuất.
Van giảm áp GP-2000 là một trong những dòng sản phẩm tiêu biểu của YOSHITAKE, được đánh giá cao nhờ khả năng điều áp chính xác, độ kín vượt trội, lưu lượng lớn và độ bền vận hành ổn định trong các hệ thống hơi nước công nghiệp.
