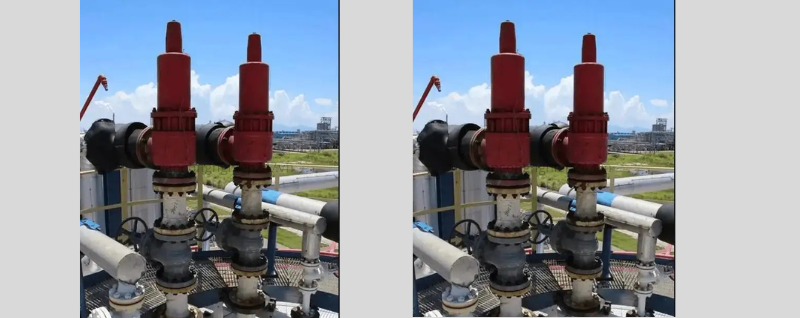

Van an toàn là gì?

Van an toàn là gì? là một dạng van chuyên dụng, thông thường ở trạng thái đóng khi không có tác động từ môi trường bên ngoài. Khi áp suất của môi chất trong thiết bị hoặc đường ống tăng vượt quá giá trị giới hạn cho phép, van sẽ tự động mở để xả môi chất ra khỏi hệ thống, nhằm ngăn chặn hiện tượng quá áp. Nhờ đó, áp suất trong hệ thống luôn được duy trì trong phạm vi an toàn đã quy định.

Van an toàn thuộc nhóm van tự động và được ứng dụng chủ yếu trong các thiết bị như nồi hơi, bình chịu áp lực và hệ thống đường ống áp suất. Vai trò cốt lõi của van an toàn là kiểm soát và giới hạn áp suất làm việc, ngăn ngừa nguy cơ hư hỏng thiết bị và tai nạn cho con người. Do tầm quan trọng đó, trước khi đưa vào vận hành, van an toàn bắt buộc phải được kiểm tra và hiệu chỉnh áp suất theo đúng yêu cầu kỹ thuật.

Thông số kỹ thuật chung về van an toàn

• Đường kính danh nghĩa: DN15 – DN500
• Áp suất danh nghĩa: PN 25 MPa
• Môi chất phù hợp: oxy, nitơ, argon, không khí và các khí tương tự
• Nhiệt độ làm việc: từ -40℃ đến +450℃
• Thân van: thép đúc, WCB, đồng thau, thép không gỉ
• Đế van: đồng, thép
• Đầu van và trục van: thép không gỉ
• Lò xo: thép lò xo chuyên dụng
• Xuất xứ: Nhật Bản (Japan), Đức (Germany), Hàn Quốc (South Korea), Ba Lan (Poland), Malaysia (Malaysia), Trung Quốc (China).

Giới thiệu chung về van an toàn

Van an toàn là một nhánh đặc biệt trong hệ thống các loại van công nghiệp. Điểm khác biệt lớn nhất của van an toàn so với các loại van thông thường nằm ở chức năng bảo vệ thiết bị. Trong khi phần lớn các loại van chỉ thực hiện nhiệm vụ đóng – mở hoặc điều tiết dòng chảy, thì van an toàn đóng vai trò bảo vệ chủ động cho hệ thống.

Cùng với sự phát triển nhanh của công nghiệp và kinh tế, đặc biệt trong lĩnh vực thiết bị chịu áp, nhu cầu sử dụng van an toàn ngày càng tăng mạnh. Tính đến năm 2013, số lượng nhà sản xuất và đơn vị thương mại van an toàn đã vượt quá 700 doanh nghiệp, với hơn 200 yêu cầu mỗi ngày. Dữ liệu thống kê cho thấy nhu cầu thị trường trong quý đầu năm đã cao hơn dự báo khoảng 20%.

Van an toàn, còn được gọi là van giảm áp, hoạt động dựa trên áp suất hoặc nhiệt độ làm việc của hệ thống. Van được lắp đặt trên các thiết bị hoặc đường ống kín để bảo vệ an toàn. Khi áp suất hoặc nhiệt độ vượt quá giá trị cài đặt, van sẽ tự động mở để xả môi chất hoặc giảm nhiệt, sau đó tự đóng lại khi điều kiện làm việc trở về mức bình thường. Nhờ đó, thiết bị và đường ống được bảo vệ khỏi hư hỏng, tai nạn và tổn thất nghiêm trọng.

Van an toàn được sử dụng rộng rãi trong nồi hơi, xe bồn LPG, toa xe bồn đường sắt, giếng dầu, hệ thống phát điện hơi nước, đường ống chịu áp và các loại bình chịu áp khác. Xét theo cấu tạo, van an toàn thường được phân thành van lò xo, van cần gạt và van xung, trong đó van lò xo là loại được sử dụng phổ biến nhất. Theo phương thức kết nối, van an toàn bao gồm loại nối ren và loại nối mặt bích.

Chức năng chính của van an toàn:

Chức năng trọng yếu của van an toàn là bảo vệ hệ thống. Khi áp suất trong hệ thống vượt quá giá trị cho phép, van sẽ mở ra để xả một phần môi chất ra môi trường hoặc hệ thống xả, nhờ đó duy trì áp suất trong giới hạn an toàn và ngăn ngừa các sự cố do quá áp gây ra.

Thuật ngữ kỹ thuật liên quan

• Áp suất định mức: Áp suất lớn nhất cho phép của van an toàn ở điều kiện nhiệt độ phòng.
• Áp suất mở: Áp suất đầu vào tại thời điểm đĩa van bắt đầu nâng lên.
• Áp suất xả: Áp suất tại đầu vào khi đĩa van đạt đến chiều cao mở quy định.
• Áp suất dư: Chênh lệch giữa áp suất xả và áp suất mở.
• Áp suất đóng lại: Áp suất tại thời điểm đĩa van đóng kín trở lại.
• Áp suất ngược: Áp suất tại đầu ra của van an toàn.
• Chiều cao mở van: Độ nâng thực tế của đĩa van so với vị trí đóng.
• Diện tích xả: Diện tích mặt cắt nhỏ nhất của dòng chảy khi van xả môi chất.
• Hệ số dịch chuyển: Tỷ lệ giữa lưu lượng thực tế và lưu lượng lý thuyết.

Phân loại van an toàn

• Van an toàn lò xo
• Van an toàn cần gạt có đối trọng
• Van an toàn kiểu xung

Theo phương thức xả

• Van an toàn kín hoàn toàn
• Van an toàn bán kín
• Van an toàn kiểu hở

Theo độ mở

• Van an toàn mở siêu nhỏ
• Van an toàn mở hoàn toàn
• Van an toàn mở trung gian

Theo nguyên lý hoạt động

• Van an toàn tác động trực tiếp
• Van an toàn tác động gián tiếp
• Van an toàn có tay giật
• Van an toàn không tay

Phân loại van an toàn theo chất liệu

• Van an toàn đồng
• Van an toàn inox
• Van an toàn thép

Phân loại theo chức năng

• Van an toàn nước
• Van an toàn hơi
• Van an toàn khí nén
• Van an toàn lò hơi

Cấu tạo van an toàn

Van an toàn chủ yếu bao gồm thân van, pít-tông van kim, lò xo nén và các bộ phận khác. Việc giảm áp suất được thực hiện bằng cách điều khiển chuyển động của pít-tông thông qua sự thay đổi áp suất. Sau đây là sơ đồ cấu tạo chi tiết :

Cấu trúc cốt lõi của van an toàn xoay quanh việc kiểm soát áp suất. Phần thân chính của nó là thân van, chứa một piston van kim và một cơ cấu liên kết lò xo nén. Khi áp suất hệ thống nằm trong phạm vi an toàn, piston van kim sẽ được giữ kín nhờ tác dụng của lò xo. Khi áp suất vượt quá giá trị cài đặt, piston sẽ bị đẩy để mở kênh xả áp, và sau khi áp suất được giải phóng, lò xo sẽ trở lại vị trí ban đầu và đóng kín lại.

Sơ đồ này thể hiện mặt cắt ngang điển hình của van an toàn, minh họa rõ ràng mối quan hệ vị trí của từng bộ phận: 1 là kênh dẫn vào, 2 là pít-tông van kim, 3 là lò xo nén, 4 là kênh dẫn ra, và 5 là thiết bị điều chỉnh lò xo (được trang bị trong một số mẫu).

Thân van : Là khung cơ bản của van an toàn, nó đảm nhiệm chức năng điều tiết dòng chảy của môi chất áp suất và lắp đặt các bộ phận. Vật liệu chế tạo phải được lựa chọn theo đặc tính của môi chất làm việc (ví dụ: thép đúc cho hệ thống hơi nước, thép không gỉ cho hệ thống khí) để đảm bảo khả năng chống ăn mòn và độ bền.

Piston van kim : Là một bộ phận cốt lõi cho việc làm kín động, chuyển động lên xuống của nó điều khiển việc đóng mở kênh van. Bề mặt piston cần được gia công chính xác để giảm ma sát, và một số mẫu sử dụng lớp phủ hợp kim cứng để kéo dài tuổi thọ.

Lò xo nén : Một bộ phận quan trọng cung cấp lực hồi phục; hệ số đàn hồi của nó quyết định trực tiếp áp suất mở của van an toàn. Nó đã được hiệu chuẩn bằng thiết bị chuyên nghiệp trước khi xuất xưởng và người dùng không cần tự điều chỉnh (nếu cần điều chỉnh, phải sử dụng dụng cụ chuyên dụng và ghi lại giá trị áp suất).

Nguyên lý làm việc của van an toàn

Giai đoạn tăng áp: Khi áp suất hệ thống vượt quá lực nén trước của lò xo, môi chất có áp suất cao sẽ đẩy pít-tông van kim vượt qua lực cản của lò xo và di chuyển lên trên, tạo thành một đường dẫn giữa đầu vào và đầu ra, và môi chất có áp suất cao được nhanh chóng giải phóng qua đầu ra.

Giai đoạn giảm áp suất: Khi áp suất giảm xuống mức an toàn, lực lò xo sẽ chiếm ưu thế, đẩy pít-tông xuống vị trí làm kín và cắt đứt dòng chảy của môi chất. Quá trình này đạt được phản ứng nhanh chóng nhờ sự kết hợp chính xác giữa độ cứng của lò xo và diện tích pít-tông.

Cơ chế điều chỉnh áp suất: Một số van an toàn được trang bị đai ốc điều chỉnh lò xo (như thể hiện ở phần 5 trong hình). Áp suất mở được điều chỉnh bằng cách thay đổi độ nén của lò xo bằng cách xoay đai ốc. Tuy nhiên, thao tác này yêu cầu sử dụng cờ lê lực và phải được thực hiện theo hướng dẫn của nhà sản xuất. Thao tác không đúng cách có thể dẫn đến hỏng gioăng hoặc van đóng mở thường xuyên.

Các thương hiệu van an toàn tại Việt Nam

Van an toàn YNV (YooN Young Valve) – Van an toàn Hàn Quốc với thiết kế bền bỉ, xả áp chính xác, thường dùng trong hệ thống hơi, nồi hơi, khí nén và nước công nghiệp.

Van an toàn VMX (Trung Quốc) – Van an toàn xuất xứ Trung Quốc với thiết kế bền bỉ, độ bền cao và khả năng xả áp chính xác, thường được sử dụng trong các hệ thống hơi, nồi hơi, khí nén và nước công nghiệp. Van VMX phù hợp cho ứng dụng công nghiệp vừa và lớn, mang lại vận hành an toàn và ổn định cho đường ống.

Van an toàn SS – Model S10 (Đài Loan) – Van an toàn xuất xứ Đài Loan với thiết kế bền bỉ, độ bền cao và khả năng xả áp chính xác, đáp ứng yêu cầu bảo vệ áp suất trong hệ thống hơi, nồi hơi, khí nén và hệ thống nước công nghiệp. Model S10 hiệu suất ổn định, vận hành êm và phù hợp cho các ứng dụng công nghiệp vừa và lớn.

Van an toàn Yoshitake: Là thương hiệu van an toàn đến từ Nhật Bản, được đánh giá cao về độ chính xác trong việc xả áp và độ bền.

Van an toàn Leser: Thương hiệu Đức với dòng van an toàn chất lượng cao, phù hợp cho hơi nóng, dầu nóng và ứng dụng công nghiệp nặng.

Van an toàn: Zetkama: Thương hiệu Ba Lan với các model van an toàn được sử dụng phổ biến cho nồi hơi và hệ thống áp lực.

Van an toàn Samyang: Một thương hiệu khác của Hàn Quốc, cung cấp van an toàn chất lượng, giá cạnh tranh.

Van an toàn EMICO: Thương hiệu Đài Loan thường thấy trong các dòng van an toàn inox và đồng.

Van an toàn ETM: Van an toàn đa dạng vật liệu (inox, đồng), phù hợp nhiều ứng dụng như hơi, khí nén, nước.

Các Model van an toàn phổ biến:

Yoshitake (Nhật Bản) – Model: AL-150, AL-52, AL-260, AF-5 – Ứng dụng: hơi, khí nén, nước – Độ chính xác cao, đạt tiêu chuẩn JIS.

Leser (Đức) – Model: Type 437, Type 526, Type 441, Type 459 – Ứng dụng: dầu khí, hóa chất, áp suất cao – Tiêu chuẩn ASME, API, PED.

Samyang (Hàn Quốc) – Model: YSF-1, YSF-5, YSF-8 – Ứng dụng: hơi nóng, khí nén – Giá cạnh tranh, phổ biến tại Việt Nam.

YNV (korean valve manufacturer”] (Hàn Quốc) – Model: HSV-3, HSV-7, HSV-11 – Ứng dụng: lò hơi, nhà máy thực phẩm – Độ bền cao.

Zetkama (Ba Lan) – Model: Fig. 781, Fig. 782 – Ứng dụng: HVAC, nước nóng, lò hơi áp trung bình.

VMX (Safety Relief Valve) – A3W, A3WL

ETM (van an toàn chuẩn DIN/EN) – 64LC, 64GC, 64GF, 64LF

Lưu ý khi chọn van an toàn

✔ Nên chọn thương hiệu uy tín, chứng nhận chất lượng

✔ Phù hợp với áp suất và môi trường làm việc

✔ Có tài liệu CO/CQ, catalog kỹ thuật rõ ràng

✔ Bảo hành và hỗ trợ kỹ thuật tại Việt Nam

Gợi ý lựa chọn theo nhu cầu

• Hơi nước & nồi hơi: thương hiệu SS Đài Loan, YNV, VMX, ETM
• Nước & HVAC: van an toàn Robo, Paracchini/Ayvaz
• Hóa chất/dầu khí: Paracchini, Samson, VMX, ETM
• Dự án lớn/Nhiệt độ – áp suất cao: YNV, ETM, VMX các hãng EU, Trung Quốc (qua nhà phân phối)

Lưu ý: trong các hệ thống yêu cầu an toàn cao, van an toàn không chỉ cần thương hiệu uy tín mà còn cần đáp ứng tiêu chuẩn kỹ thuật quốc tế và quy chuẩn Việt Nam (như TCVN 7915-1:2009) để bảo đảm hoạt động và an toàn vận hành lâu dài.

Nguyên tắc lựa chọn và lắp đặt

Việc lựa chọn van an toàn phải dựa trên môi chất làm việc, áp suất, nhiệt độ và yêu cầu xả của thiết bị. Khả năng xả của van phải lớn hơn khả năng xả an toàn của hệ thống. Khi lắp đặt, van an toàn phải được lắp theo phương thẳng đứng, không được có lực cản ở đầu ra và phải được kiểm tra kỹ lưỡng trước khi đưa vào vận hành.

Bảo trì và vận hành van an toàn đúng cách: Van an toàn cần được kiểm tra định kỳ để phát hiện các hiện tượng rò rỉ, kẹt đĩa, rung lắc hoặc giảm độ đàn hồi của lò xo. Không được tự ý điều chỉnh áp suất mở hoặc thay đổi kết cấu van khi chưa được phép. Đối với các van lắp đặt ngoài trời, cần có biện pháp chống ăn mòn và chống đóng băng nhằm đảm bảo hoạt động ổn định.

Hướng dẫn cài đặt và sử dụng

Vị trí lắp đặt: Van phải được lắp đặt theo chiều dọc tại điểm cao nhất của đường ống dẫn áp lực hoặc ở cuối đường ống nằm ngang, đảm bảo hướng dòng chảy của môi chất phù hợp với mũi tên chỉ dẫn trên thân van.

Hướng ra/vào: Nghiêm cấm lắp đặt ngược chiều, nếu không sẽ gây kẹt piston hoặc làm hỏng bộ điều chỉnh áp suất. Trước khi lắp đặt, phải kiểm tra các ký hiệu trên thân van và hướng dòng chảy trong đường ống.

Hiệu chuẩn định kỳ: Theo “Quy định giám sát kỹ thuật an toàn đối với bình chịu áp lực”, van an toàn phải được hiệu chuẩn ít nhất một lần mỗi năm. Việc hiệu chuẩn bao gồm áp suất mở, áp suất đóng lại và hiệu suất làm kín. Hồ sơ hiệu chuẩn cần được lưu trữ để tham khảo trong tương lai.

Ghi chú bổ sung: Tránh lắp đặt van khóa trước van an toàn. Nếu cần bảo trì, phải lắp đặt đường ống dẫn phụ và giữ cho nó không bị tắc nghẽn.

Đối với thiết bị đã ngừng hoạt động trong thời gian dài, đầu vào của van an toàn cần được cách ly bằng mặt bích bịt kín để ngăn ngừa sự suy giảm hiệu suất do mỏi lò xo.

Nếu phát hiện rò rỉ, không được cố gắng bịt kín bằng cách siết chặt bu lông. Hãy ngừng sử dụng sản phẩm ngay lập tức và thay thế bằng sản phẩm đạt tiêu chuẩn.

Kết luận: Van an toàn là một thiết bị tự động không thể thiếu trong các hệ thống nồi hơi, bình chịu áp lực và đường ống chịu áp. Hiệu suất và độ tin cậy của van an toàn ảnh hưởng trực tiếp đến an toàn con người, thiết bị và môi trường. Vì vậy, việc lựa chọn, lắp đặt, vận hành và bảo dưỡng van an toàn phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và quy định an toàn liên quan.
