Van bi điện là gì?

Van bi điện là gì? Là bộ truyền động quan trọng trong hệ thống điều khiển tự động hóa công nghiệp. Van bi điện là loại van trong đó bi van quay quanh trục của thân van. Sự thay đổi độ mở của đế van tỷ lệ thuận với hành trình của bi van. Chúng chủ yếu được sử dụng để đóng hoặc đóng dòng chảy trong đường ống, và cũng có thể được sử dụng để điều chỉnh và kiểm soát chất lỏng, trở thành một loại linh kiện áp suất đường ống trong điều khiển quy trình tự động hóa công nghiệp.

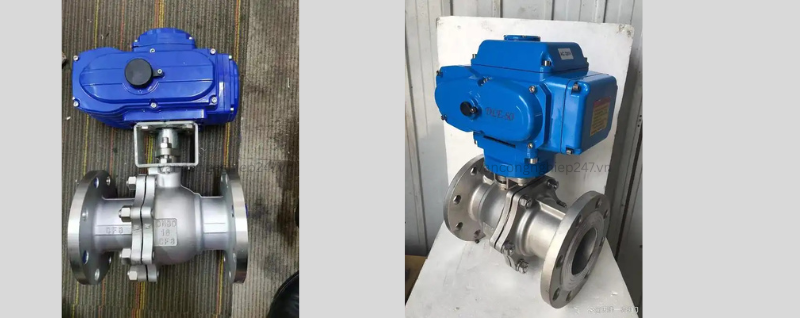

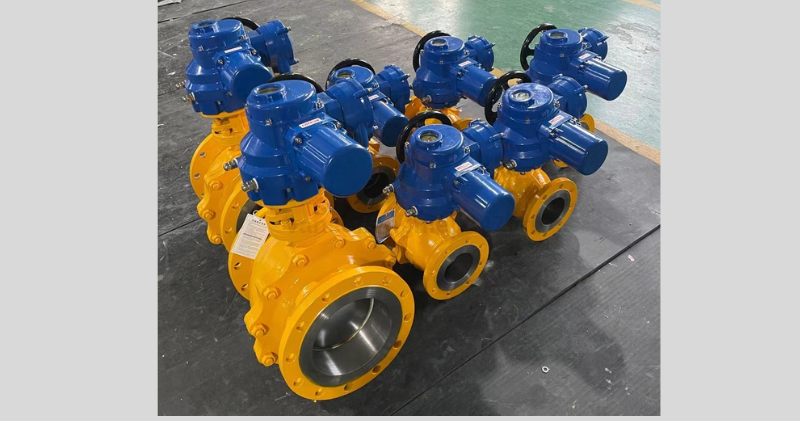

Giới thiệu van bi điện

Van bi điện (tên tiếng Anh: Electronic Ball Valve) bao gồm một bộ truyền động điện và một van bi. Nó là một bộ phận chịu áp suất đường ống được sử dụng trong điều khiển quy trình tự động hóa công nghiệp, điển hình là để điều khiển đóng mở từ xa (kết nối và ngắt môi chất) của môi chất trong đường ống. Một van có bộ phận đóng mở (bi) được dẫn động bởi trục van và quay quanh trục của trục van. Nó chủ yếu được sử dụng để ngắt hoặc kết nối môi chất trong đường ống, và cũng có thể được sử dụng để điều tiết và kiểm soát chất lỏng. Van bi điện có lực cắt mạnh, làm cho chúng đặc biệt thích hợp cho các môi chất chứa sợi và các hạt rắn nhỏ. Van bi điện được phân loại thành van bi điện mặt bích, van bi điện ren, van bi điện hàn và van bi điện mặt bích. Dựa trên phương pháp làm kín, chúng cũng được phân loại thành van bi điện kín gioăng và van bi điện kín cứng.

Tiêu chuẩn chung van bi điện

ISO 5208 – Thử áp suất van (Pressure testing of valves).

Quy định phương pháp thử kín và thử áp suất cho van.

Áp dụng cho van công nghiệp như van bi, van bướm, van cửa, van cầu.

ISO 17292 – Van bi công nghiệp (Metal ball valves for petroleum, petrochemical and allied industries).

Quy định thiết kế, kích thước, kết nối, yêu cầu cơ lý và thử nghiệm cho van bi kim loại.

ISO 5211 – Gắn bộ truyền động vào van (Industrial valves – Part-turn actuator attachments).

Xác định tiêu chuẩn mặt bích và lỗ bắt cho các bộ truyền động điện, khí nén.

ISO 14313 – Van cho đường ống dầu khí (Pipeline valves for the petroleum and natural gas industries).

ISO 10497 – Kiểm tra chịu lửa (Fire type-testing of valves).

ISO 12266 – Thử áp suất và kiểm tra chất lượng van (Testing of industrial valves).

Tóm lại: Tiêu chuẩn Trung Quốc GB/T 21465-2008 chỉ quy định thuật ngữ van. Tiêu chuẩn quốc tế ISO quy định thiết kế, thử nghiệm, an toàn, và lắp đặt van.

Khi thiết kế hoặc nhập khẩu van bi điện, các tiêu chuẩn ISO thường được ưu tiên vì tính toàn cầu và khả năng tương thích quốc tế.

Thông số kỹ thuật van bi điện

Vật liệu chế tạo: Thân van được sản xuất từ các vật liệu thông dụng trong công nghiệp như thép carbon WCB, thép không gỉ ZG1Cr18Ni9Ti, ZG1Cr18Ni12Mo2Ti, các mác inox đúc CF8 (tương đương 304), CF3 (304L), CF8M (316), CF3M (316L) và vật liệu Titanium (Ti), đáp ứng yêu cầu về độ bền cơ học, khả năng chịu nhiệt và chống ăn mòn.

Đường kính danh nghĩa: DN50 đến DN350, phù hợp cho nhiều quy mô đường ống từ trung bình đến lớn trong hệ thống công nghiệp.

Áp suất danh nghĩa: PN1.6 đến 25 MPa, đáp ứng các điều kiện làm việc từ áp suất thấp đến áp suất cao.

Phạm vi nhiệt độ làm việc: Từ -46℃ đến 500℃, thích hợp cho cả môi trường nhiệt độ thấp, nhiệt độ cao và các điều kiện vận hành khắc nghiệt.

Phương thức truyền động: Truyền động bằng điện, cho phép điều khiển đóng/mở hoặc điều tiết từ xa, dễ dàng tích hợp vào hệ thống tự động hóa.

Đặc điểm cấu tạo van bi điện

Trên thân van được bố trí các lỗ khóa tại cả hai trạng thái đóng hoàn toàn và mở hoàn toàn, nhằm hạn chế và ngăn chặn các thao tác vận hành không mong muốn từ những người không có thẩm quyền.

Phần đáy của thân van được thiết kế một bậc chặn an toàn, có tác dụng ngăn ngừa hiện tượng áp suất bên trong tăng đột ngột làm bật hoặc bung thân van ra ngoài trong quá trình vận hành.

Giữa bi van và đế van được lắp đặt vòng đệm chịu lửa chuyên dụng. Trong trường hợp xảy ra cháy khiến đế van bị hư hỏng, vòng đệm này vẫn duy trì khả năng làm kín, góp phần đảm bảo an toàn cho hệ thống.

Van có cơ cấu đóng mở nhanh, thao tác linh hoạt, thời gian đáp ứng ngắn, độ bền cao, đáp ứng tốt các yêu cầu về độ an toàn và độ tin cậy trong quá trình sử dụng lâu dài.

Đối với van bi khí nén và van bi điện, hệ thống cho phép thực hiện điều khiển từ xa hoặc điều khiển tập trung, dễ dàng tích hợp vào hệ thống điều khiển tự động và đáp ứng yêu cầu vận hành bằng chương trình máy tính.

Nguyên lý hoạt động của van bi điện

Van bi điện hoạt động theo cơ chế quay một phần tư vòng (90°). Bộ phận đóng mở chính của van là một viên bi có lỗ xuyên tâm hoặc rãnh theo trục, được lắp đặt bên trong thân van. Khi bi xoay, lỗ của bi sẽ thẳng hàng hoặc vuông góc với đường ống, từ đó cho phép hoặc ngăn chặn dòng môi chất đi qua.

Van bi được sử dụng chủ yếu trong hệ thống đường ống để đóng – mở, phân phối hoặc thay đổi hướng dòng chảy của lưu chất. Nhờ chỉ cần quay 90° với mô-men xoắn nhỏ, van có thể đạt được độ kín cao trong thời gian ngắn. Do đó, van bi đặc biệt phù hợp cho các ứng dụng đóng/mở nhanh và ngắt dòng hoàn toàn.

Cùng với sự phát triển của công nghệ, nhiều thiết kế mới như van bi chữ V đã ra đời, cho phép van bi không chỉ đóng ngắt mà còn điều tiết và kiểm soát lưu lượng với độ chính xác cao hơn.

Những ưu điểm nổi bật của van bi điện bao gồm: kết cấu gọn nhẹ, khả năng làm kín ổn định, thiết kế đơn giản và dễ bảo dưỡng. Trong quá trình làm việc, bề mặt làm kín và viên bi luôn tiếp xúc kín, giúp hạn chế tối đa sự ăn mòn do môi chất gây ra. Van vận hành nhẹ nhàng, dễ thao tác và phù hợp với nhiều loại môi chất khác nhau như nước, dung môi, axit, khí tự nhiên, cũng như các môi chất có tính chất đặc biệt như oxy, hydrogen peroxide, metan hay etylen. Nhờ đó, van bi điện được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Thân van có thể được chế tạo dạng liền khối hoặc kết cấu mô-đun, tùy theo yêu cầu sử dụng.

Van bi điện là sự kết hợp giữa van bi dạng nút và bộ truyền động điện. Phần van bao gồm một lõi bi có khả năng quay 90°, trong khi bộ truyền động điện đảm nhiệm vai trò tạo mô-men xoắn để điều khiển chuyển động này.

Bộ truyền động điện tiếp nhận tín hiệu điều khiển tiêu chuẩn (ví dụ 0–10 mA), sau đó động cơ điện truyền lực thông qua hệ thống bánh răng hoặc trục vít – bánh vít, tạo ra mô-men xoắn cần thiết để xoay trục van. Quá trình đóng hoặc mở van được thực hiện thông qua chế độ bật/tắt hoặc điều khiển theo tín hiệu, toàn bộ hoạt động phụ thuộc vào dòng điện cấp vào bộ truyền động.

Cấu tạo và cấu hình van bi điện

Các loại bộ truyền động điện được sử dụng phổ biến hiện nay bao gồm: bộ truyền động nhiều vòng quay, một vòng quay, loại thông minh, loại quay, tuyến tính, chống cháy nổ và dạng thu nhỏ.

Phần van bi có thể là van bi 1 pc, van bi 2pc, van bi 3pc, van bi 2 ngã hoặc van bi ba ngã. Sự kết hợp linh hoạt giữa bộ truyền động và thân van tạo ra nhiều chủng loại van bi điện khác nhau, đáp ứng đa dạng nhu cầu sử dụng.

Ngoài ra, có thể tích hợp tủ điều khiển để vận hành từ xa hoặc bổ sung các phụ kiện nhằm mở rộng chức năng, chẳng hạn như:

Bộ định vị điện để điều chỉnh lưu lượng,

Bộ chuyển đổi vị trí van dạng điện trở hoặc tín hiệu dòng để hiển thị và kiểm soát độ mở,

Cơ cấu tay quay cho phép vận hành thủ công khi mất điện.

Một số phụ kiện khác thường được sử dụng gồm ống cách điện, công tắc hành trình và công tắc giới hạn chống cháy nổ. Việc lựa chọn cấu hình ban đầu cần dựa trên điều kiện làm việc cụ thể của hệ thống.

Phân loại van bi điện

Các loại van bi điện bao gồm: van bi 1 thân, van bi 2 mảnh, van bi 3 mảnh, van bi thép không gỉ, van bi thép rèn, van bi xả tro, van bi chịu lưu huỳnh, van bi ba ngã, van bi khí nén, van bi điện, van bi hàn, van bi mặt bích và van bi ren.

Van bi 1pc (van bi 1 mảnh, bi đàn hồi): Van bi 1 mảnh có bi và vòng đệm được làm bằng kim loại, nhưng bi có khả năng đàn hồi nhờ rãnh đàn hồi ở phần đáy. Khi đóng van, đầu hình nêm của trục van ép bi vào vòng đệm, tạo lực kín cơ học. Khi mở van, bi trở về hình dạng ban đầu, tạo khe hở nhỏ để giảm ma sát và mô-men xoắn vận hành. Van bi 1pc thích hợp cho môi chất nhiệt độ cao, áp suất cao, yêu cầu độ kín tuyệt đối và khả năng chịu mài mòn tốt. Cấu tạo này cũng giúp van chịu được điều kiện khắc nghiệt mà không phụ thuộc hoàn toàn vào áp suất môi chất.

Van bi 2pc (van bi nổi 2 mảnh): Trong loại van bi 2 mảnh, quả bi được nổi trong thân van, tức là bi không cố định mà có thể di chuyển nhẹ theo áp lực của môi chất. Khi áp suất môi chất tác động, bi sẽ dịch chuyển và ép vào vòng đệm làm kín ở đầu ra, đảm bảo độ kín. Cấu trúc đơn giản giúp van bi 2 mảnh dễ chế tạo, chi phí thấp, hiệu suất làm kín tốt. Tuy nhiên, toàn bộ tải trọng của môi chất tác động trực tiếp lên bi và vòng đệm ở đầu ra, nên vật liệu vòng đệm phải đủ khả năng chịu áp lực. Van bi 2pc thường được dùng cho áp suất trung bình đến thấp và đường ống có đường kính nhỏ đến vừa.

Van bi 3pc (van bi 3 mảnh, bi cố định): Trong loại van bi 3 mảnh, bi được cố định trên trục, không di chuyển theo áp suất môi chất. Thân van gồm ba phần: hai đầu kết nối đường ống và phần giữa chứa bi. Dưới tác động của môi chất, đế van di chuyển và ép vòng đệm vào bi, đảm bảo kín. Cấu tạo này giúp mô-men xoắn vận hành thấp, phù hợp với van áp suất cao và đường kính lớn. Để nâng cao tuổi thọ và giảm ma sát, các van bi 3 mảnh thường sử dụng dầu bôi trơn tạo màng dầu giữa bi và vòng đệm, giúp vận hành êm và tăng hiệu suất làm kín. Van bi 3pc thường được dùng cho áp suất cao và đường ống lớn.

Giới thiệu về thiết bị van bi điện

Van bi điện là loại van có kết cấu tương đối đơn giản, chỉ bao gồm một số ít chi tiết chính, nhờ đó giúp giảm tiêu hao vật liệu trong quá trình chế tạo. Sản phẩm có kích thước tổng thể nhỏ gọn, trọng lượng nhẹ và chiếm ít không gian lắp đặt, rất thuận lợi cho việc bố trí trong hệ thống đường ống công nghiệp. Van yêu cầu mô-men xoắn truyền động thấp, thao tác vận hành nhẹ nhàng và nhanh chóng, chỉ cần xoay 90° là có thể thực hiện đóng hoặc mở hoàn toàn.

Bên cạnh chức năng đóng mở, van bi điện còn có khả năng điều tiết lưu lượng tương đối tốt và hiệu suất làm kín cao, vì vậy thường được ưu tiên sử dụng trong các hệ thống đường ống có đường kính trung bình đến lớn, làm việc ở mức áp suất thấp đến trung bình. Khi van bi điện ở trạng thái mở hoàn toàn, phần bi van gần như không gây cản trở dòng chảy của môi chất, dẫn đến tổn thất áp suất rất nhỏ. Chính đặc điểm này giúp van đạt hiệu quả cao trong việc kiểm soát và điều tiết lưu lượng.

Về cấu tạo làm kín, van bi điện thường được chia thành hai dạng chính: làm kín bằng vật liệu đàn hồi và làm kín bằng kim loại. Đối với kiểu làm kín đàn hồi, vòng làm kín có thể được lắp cố định trong thân van hoặc bố trí quanh chu vi của bi van nhằm đảm bảo độ kín khi vận hành. Trong khi đó, van sử dụng bề mặt làm kín kim loại thường có tuổi thọ cao hơn, khả năng chịu mài mòn tốt hơn, tuy nhiên việc đạt được độ kín tuyệt đối sẽ khó hơn so với loại dùng vật liệu đàn hồi. Ưu điểm nổi bật của làm kín kim loại là có thể làm việc ổn định ở điều kiện nhiệt độ cao, trong khi vật liệu đàn hồi thường bị giới hạn bởi dải nhiệt độ cho phép.

Khi sử dụng van bi điện cho mục đích điều khiển lưu lượng, việc lựa chọn đúng kích thước và kiểu van là yếu tố rất quan trọng, ảnh hưởng trực tiếp đến hiệu quả vận hành của toàn hệ thống. Nhờ nguyên lý cấu tạo đặc trưng, van bi điện đặc biệt phù hợp cho các ứng dụng có đường kính lớn, nơi yêu cầu đóng mở nhanh và lực cản dòng chảy thấp.

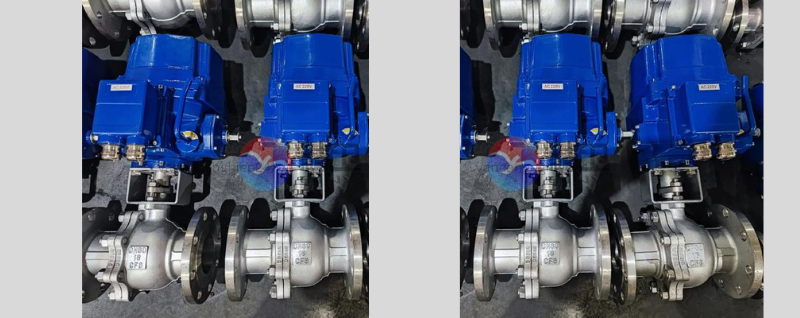

Trong thực tế, van bi điện được ứng dụng rộng rãi không chỉ trong các ngành công nghiệp phổ biến như dầu khí, hóa chất, xử lý nước mà còn trong các hệ thống nước làm mát của nhà máy nhiệt điện và nhiều dây chuyền sản xuất tự động khác. Các dạng kết nối van bi điện thường gặp bao gồm kiểu wafer và kiểu mặt bích. Van kiểu wafer được lắp đặt kẹp giữa hai mặt bích đường ống bằng bulông xuyên tâm, trong khi van kiểu mặt bích được thiết kế với mặt bích liền thân, cho phép bắt bulông trực tiếp với mặt bích của đường ống, đảm bảo độ chắc chắn và khả năng chịu lực tốt hơn.

Khả năng chịu áp lực của van là một yếu tố kỹ thuật quan trọng, phản ánh năng lực làm việc an toàn của van dưới áp suất môi chất. Do van bi điện là thiết bị cơ khí chịu áp suất bên trong, nên thân van và các chi tiết liên quan phải có độ bền và độ cứng đủ lớn để đảm bảo vận hành lâu dài, tránh nứt vỡ hoặc biến dạng trong quá trình sử dụng.

Van bi điện được xem là một phần tử áp suất trong hệ thống đường ống, thường được sử dụng trong các hệ thống điều khiển tự động hóa công nghiệp để thực hiện chức năng đóng mở từ xa, kết nối hoặc ngắt dòng môi chất một cách chính xác và an toàn.

Các đặc điểm nổi bật của van bi điện

Cấu trúc tích hợp gọn gàng, dễ lắp đặt và bảo trì

Có thể vận hành bằng nguồn điện xoay chiều một pha AC 220V hoặc nguồn điện một chiều 24VDC

Kích thước nhỏ, trọng lượng nhẹ, phù hợp với nhiều không gian lắp đặt

Hiệu suất làm việc ổn định, độ tin cậy cao

Phụ kiện đơn giản, lưu lượng dòng chảy lớn, đáp ứng tốt yêu cầu của các hệ thống tự động hóa hiện đại

Đặc trưng của van bi điện

Van bi điện phù hợp cho các ứng dụng trong hệ thống xử lý quy trình và điều khiển chất lỏng, đặc biệt trong những trường hợp đường ống có chênh lệch áp suất lớn và yêu cầu khả năng làm kín cao. Thiết bị được sử dụng để thực hiện chức năng đóng, mở hoặc ngắt hoàn toàn dòng chất lỏng trong đường ống một cách an toàn và chính xác.

Nhiệt độ làm việc: từ -20℃ đến +150℃; trong điều kiện đặc biệt có thể đạt tới +250℃ khi sử dụng gioăng chuyên dụng.

Áp suất làm việc: PN16, PN25, PN40, PN64 đến PN100.

Phạm vi môi chất sử dụng

Van bi điện có thể làm việc ổn định với nhiều loại môi chất khác nhau như: không khí, hơi nước, nước, khí đốt, các sản phẩm dầu mỏ và hóa dầu, cũng như các môi trường có tính ăn mòn.

Van bi điện kiểu chữ V (V-port) là dạng van bi xoay, sử dụng cơ cấu làm kín bằng kim loại hoặc kết hợp kim loại – PTFE. Loại van này tích hợp các ưu điểm điều khiển của cả van bi và van bướm, cho phép sử dụng linh hoạt như van điều khiển, van điều tiết hoặc van đóng ngắt. Các đặc điểm kỹ thuật nổi bật bao gồm:

Kết cấu thân van liền khối: Thân van được thiết kế nguyên khối, không có mối nối ống, nhờ đó không bị ảnh hưởng bởi ứng suất sinh ra từ đường ống hoặc lực siết của bulông. Đồng thời, do không tồn tại mối ghép, vỏ van chịu áp suất ổn định hơn và không bị tác động bởi hiện tượng thay đổi áp suất đột ngột trong hệ thống.

Thiết kế lõi bi chữ V: Lõi bi có rãnh chữ V giúp đảm bảo độ chính xác cao trong quá trình điều khiển lưu lượng trên toàn dải hoạt động, kể cả trong điều kiện lưu lượng nhỏ hoặc khi làm việc với môi chất có độ nhớt cao.

Hệ thống gioăng làm kín bền bỉ: Van được trang bị gioăng PTFE dạng cốc hoặc gioăng chữ O có lõi thép không gỉ ở đường kính ngoài. Bề mặt làm kín của van được chế tạo từ hợp kim cứng vonfram – coban với tiết diện lớn. Ngoài ra, kết cấu gioăng còn được tăng cường bằng lò xo ống thổi hợp kim, giúp nâng cao độ bền và tuổi thọ trong quá trình vận hành.

Chức năng tự làm sạch hiệu quả: Khi van đóng, rãnh chữ V và đế van tạo ra hiệu ứng cắt dạng nêm, giúp loại bỏ cặn bẩn bám trên bề mặt làm kín. Nhờ đó, van hạn chế hiện tượng kẹt lõi bi và đặc biệt phù hợp với các hệ thống dễ đóng cặn, đóng băng hoặc môi chất chứa tạp chất dạng sợi và hạt rắn.

Đặc điểm vận hành

Nhiệt độ làm việc: từ -20℃ đến +150℃, có thể mở rộng đến +250℃ khi sử dụng gioăng đặc biệt.

Áp suất làm việc: PN16, PN25, PN40, PN64, PN100.

Phạm vi môi chất

Không khí, hơi nước, nước, khí đốt, các sản phẩm dầu mỏ và hóa dầu, môi trường ăn mòn, axit và kiềm.

Kiểm tra khi lắp đặt

Sau khi lắp đặt, hãy khởi động van bi và mở đóng vài lần. Van phải chuyển động linh hoạt, chịu lực đều và hoạt động bình thường

Theo yêu cầu thiết kế áp suất đường ống, sau khi tạo áp suất, kiểm tra hiệu suất làm kín của bề mặt khớp nối giữa van bi và mặt bích đường ống.

Các lỗi thường gặp khi sử dụng van bi điện

Dạng hỏng hóc điển hình

Van bi điện là một loại van an toàn được sử dụng phổ biến trong các hệ thống điều khiển tự động. Một trong những dạng hư hỏng thường gặp của loại van này liên quan trực tiếp đến cơ cấu lò xo nằm giữa trục van và bộ truyền động. Lò xo này có nhiệm vụ tác động lực lên thân van, đưa van về một vị trí xác định trước khi xảy ra sự cố.

Trong nhiều thiết kế, vị trí an toàn mặc định của van có thể là đóng hoàn toàn. Khi đó, để duy trì van ở trạng thái mở, môi chất điều khiển sẽ được cấp vào pít-tông bên trong bộ truyền động nhằm thắng lực đàn hồi của lò xo. Nhờ vậy, van được giữ ở vị trí làm việc (thường là mở) trong suốt quá trình vận hành bình thường.

Do đặc điểm làm việc này, trong điều kiện vận hành, van thường duy trì trạng thái mở trong thời gian dài. Tuy nhiên, khi van bi điện được lắp đặt hoặc hoạt động ở môi trường đặc biệt, chẳng hạn như ở độ sâu lớn hoặc trong điều kiện áp suất bên ngoài cao, sự chênh lệch áp suất giữa bên trong thân van và môi trường xung quanh có thể trở nên đáng kể.

Trong trường hợp áp suất bên trong thân van giảm mạnh so với áp suất môi trường bên ngoài, lực đàn hồi của lò xo phải đủ lớn để đảm bảo khả năng đưa van về vị trí an toàn (đóng) khi xảy ra sự cố. Nếu lực lò xo không đủ, áp suất trong thân van sẽ không thể tạo ra lực cần thiết để hỗ trợ quá trình đóng van, dẫn đến hiện tượng van không trở về đúng vị trí an toàn. Tình trạng này thường chỉ xuất hiện trong những điều kiện làm việc khắc nghiệt, nhưng vẫn tiềm ẩn nguy cơ mất an toàn cho toàn bộ hệ thống.

Việc lựa chọn và thiết kế lò xo phù hợp trong các trường hợp này giúp giảm kích thước tổng thể của bộ truyền động, đồng thời tăng khả năng chịu áp suất của van khi làm việc trong môi trường áp suất cao hoặc ở độ sâu lớn.

Biện pháp khắc phục và xử lý sự cố

Nguyên nhân cốt lõi của sự cố trên thường xuất phát từ cấu trúc và cơ chế hoạt động bên trong của van bi điện, đặc biệt là các thiết kế trong đó thân van có một đường dẫn xuyên qua kết cấu thân, kết hợp với một buồng trung gian giao thoa với kiểu van truyền thống.

Trong cấu hình này, quá trình đóng và mở van diễn ra thông qua việc dịch chuyển giữa các vị trí khác nhau trong buồng van. Bộ truyền động đóng vai trò quyết định, đảm nhận nhiệm vụ điều khiển trục van để di chuyển lõi bi giữa các trạng thái đóng – mở theo tín hiệu điều khiển.

Ngoài ra, ở một số kiểu van bi điện, bộ truyền động được thiết kế dưới dạng vỏ bọc lắp trực tiếp trên thân van và liên kết cơ khí với trục van của một van khác. Nếu việc lắp đặt, căn chỉnh hoặc lựa chọn thông số kỹ thuật của bộ truyền động không phù hợp với điều kiện làm việc thực tế (áp suất, độ sâu, môi chất), sẽ dễ dẫn đến các hiện tượng như:

Van đóng mở không dứt khoát

Van không về vị trí an toàn khi mất nguồn

Lò xo làm việc quá tải hoặc suy giảm độ đàn hồi

Bộ truyền động hoạt động kém ổn định theo thời gian

Để hạn chế các sự cố này, cần đặc biệt chú trọng đến việc lựa chọn van bi điện đúng điều kiện làm việc, kiểm tra lực lò xo, áp suất thiết kế của thân van và khả năng chịu tải của bộ truyền động ngay từ giai đoạn thiết kế và lắp đặt.

Hướng dẫn sửa chữa và bảo dưỡng van bi điện

Việc tháo rời van bi điện chỉ được tiến hành sau khi đã xả hoàn toàn áp suất ở cả phía trước và phía sau van. Điều này nhằm đảm bảo an toàn cho người thao tác cũng như tránh hư hỏng các bộ phận bên trong van.

Trong suốt quá trình tháo lắp và bảo dưỡng van bi, cần đặc biệt chú ý bảo vệ các chi tiết làm kín, nhất là các bộ phận phi kim loại như vòng chữ O, gioăng làm kín. Đối với các chi tiết này, nên sử dụng dụng cụ chuyên dụng để tránh làm biến dạng, trầy xước hoặc hư hại bề mặt làm kín.

Khi tiến hành lắp ráp lại thân van bi, các bu lông liên kết phải được siết chặt theo trình tự đối xứng, thực hiện từ từ và đều tay. Không nên siết chặt một bên trước nhằm tránh gây lệch thân van hoặc tạo ứng suất không đồng đều.

Dung dịch tẩy rửa sử dụng trong quá trình bảo dưỡng phải tương thích với vật liệu chế tạo van, bao gồm cao su, nhựa, kim loại, đồng thời không được gây phản ứng bất lợi với môi chất làm việc của hệ thống (ví dụ: khí tự nhiên). Trong trường hợp môi chất là khí tự nhiên, có thể sử dụng xăng công nghiệp để làm sạch các chi tiết kim loại; đối với các bộ phận phi kim loại, nên dùng nước tinh khiết hoặc cồn để vệ sinh.

Các chi tiết đã được tháo rời có thể làm sạch bằng phương pháp ngâm trong dung dịch tẩy rửa phù hợp. Đối với các chi tiết kim loại vẫn còn lắp kèm bộ phận phi kim loại, nên sử dụng vải mềm sạch thấm dung dịch tẩy rửa để lau chùi, tránh sử dụng vải dễ rụng sợi gây bám dính lên bề mặt chi tiết. Trong quá trình làm sạch, cần loại bỏ hoàn toàn dầu mỡ, bụi bẩn, cặn keo, bụi công nghiệp và các tạp chất khác bám trên bề mặt.

Các bộ phận phi kim loại sau khi làm sạch phải được lấy ra khỏi dung dịch tẩy rửa ngay, không nên ngâm quá lâu vì có thể làm thay đổi tính chất vật liệu, ảnh hưởng đến khả năng làm kín.

Sau khi hoàn tất quá trình vệ sinh, cần chờ cho dung môi tẩy rửa bay hơi hoàn toàn trước khi tiến hành lắp ráp. Có thể dùng khăn lụa hoặc khăn sạch không thấm dung môi để lau khô. Không nên để các chi tiết đã làm sạch trong thời gian quá dài nhằm tránh hiện tượng oxy hóa, gỉ sét hoặc bám bụi trở lại.

Các chi tiết mới thay thế cũng phải được vệ sinh sạch sẽ trước khi lắp đặt, đảm bảo không còn bụi bẩn, dầu bảo quản hoặc tạp chất từ quá trình sản xuất và vận chuyển.

Trong suốt quá trình lắp ráp, tuyệt đối không để vụn kim loại, sợi vải, dầu mỡ không đúng quy định, bụi bẩn hoặc các dị vật khác bám vào bề mặt chi tiết, lọt vào khoang bên trong van hoặc làm ô nhiễm các bề mặt làm kín, nhằm đảm bảo van hoạt động ổn định và đạt độ kín theo yêu cầu kỹ thuật.

Hướng dẫn an toàn khi vận hành van bi điện

Bộ truyền động của van bi điện là bộ phận điều khiển và dẫn động quan trọng, giữ vai trò cốt lõi trong việc thực hiện điều khiển tự động, điều khiển theo chương trình và điều khiển từ xa cho van bi điện. Chuyển động của bộ truyền động được kiểm soát thông qua hành trình, mô-men xoắn và các thông số kỹ thuật liên quan. Do đặc điểm làm việc và hiệu suất của bộ truyền động phụ thuộc chặt chẽ vào loại van bi và điều kiện sử dụng, việc lựa chọn bộ truyền động phù hợp là yếu tố then chốt nhằm tránh hiện tượng quá tải hoặc hư hỏng trong quá trình vận hành.

Trong quá trình lựa chọn bộ truyền động điện, mô-men xoắn đầu ra là thông số quan trọng nhất cần được xem xét. Thông thường, mô-men xoắn đầu ra của bộ truyền động nên lớn hơn từ 1,2 đến 1,5 lần mô-men xoắn làm việc lớn nhất của van bi. Bên cạnh đó, tốc độ đóng/mở của van cũng cần được lựa chọn phù hợp với điều kiện vận hành thực tế để hạn chế hiện tượng búa nước do đóng hoặc mở quá nhanh.

Bộ truyền động van bi điện phải đáp ứng các yêu cầu kỹ thuật nhất định, bao gồm khả năng giới hạn mô-men xoắn (lực dọc trục) và giới hạn góc quay. Khi thông số kỹ thuật của bộ truyền động được xác định, mô-men xoắn điều khiển tương ứng cũng được thiết lập. Trong điều kiện bình thường, động cơ điện sẽ không bị quá tải trong thời gian vận hành cho phép. Tuy nhiên, tình trạng quá tải vẫn có thể xảy ra trong các trường hợp sau:

Điện áp nguồn cấp thấp hơn mức cho phép, khiến mô-men xoắn đầu ra không đủ và làm động cơ bị dừng.

Cơ cấu giới hạn mô-men xoắn được cài đặt sai, vượt quá giá trị cho phép, dẫn đến mô-men xoắn dừng quá lớn và gây quá tải liên tục cho động cơ.

Van vận hành không liên tục, làm nhiệt tích tụ vượt quá giới hạn tăng nhiệt cho phép của động cơ.

Cơ cấu giới hạn mô-men xoắn gặp sự cố trong mạch điều khiển, khiến mô-men xoắn không được kiểm soát.

Nhiệt độ môi trường xung quanh quá cao, làm giảm khả năng tản nhiệt của động cơ và gây quá tải tương đối.

Lưu ý khi lắp đặt và vận hành van bi điện

Nhiệt độ môi trường xung quanh nên được duy trì trong khoảng -25℃ đến +70℃ để đảm bảo bộ truyền động hoạt động ổn định.

Trong các trường hợp đặc biệt như nguồn điện không ổn định, môi trường ăn mòn, khu vực có nguy cơ cháy nổ, môi chất nguy hiểm hoặc nơi khó bảo trì trong thời gian dài, nên ưu tiên lựa chọn van bi điện chống cháy nổ.

Do cấu tạo điện – cơ khí phức tạp, người sử dụng không nên tự ý tháo rời bộ truyền động khi xảy ra sự cố, nhằm tránh nguy cơ mất an toàn và hư hỏng thiết bị.

Tuyệt đối không được va đập mạnh vào van bi điện hoặc đặt chung với các vật nặng, vật sắc cạnh có thể gây biến dạng thân van hoặc hư hại bộ truyền động.

Khắc phục sự cố bộ truyền động van điện

Bộ truyền động van điện thông thường được cấu thành từ hai bộ phận chính, bao gồm bộ điều khiển điện tử và bộ cấp nguồn. Vì vậy, các sự cố phát sinh trong quá trình vận hành thường được chia thành hai nhóm lớn: lỗi liên quan đến bộ điều khiển và lỗi liên quan đến bộ nguồn. Trong phần này, nội dung tập trung phân tích các lỗi phổ biến của bộ nguồn, nguyên nhân gây ra sự cố cũng như các phương án xử lý tương ứng.

Nguồn năng lượng của bộ truyền động van điện chủ yếu đến từ động cơ điện, do đó việc nắm vững các kiến thức cơ bản về động cơ là điều cần thiết. Điều này giúp người vận hành nhanh chóng nhận diện các nguy cơ tiềm ẩn, kịp thời loại bỏ sự cố, từ đó đảm bảo quá trình làm việc an toàn và ổn định cho cả bộ truyền động và van điện.

Các lỗi hỏng hóc cơ khí thường gặp

Hiện tượng cọ xát giữa stato và rôto: Khe hở giữa stato và rôto của động cơ điện rất nhỏ, vì vậy khi xảy ra sai lệch lắp ráp, va chạm rất dễ phát sinh. Trường hợp khung động cơ, nắp đầu và rôto không đồng trục sẽ dẫn đến hiện tượng va chạm, thường được gọi là cọ xát stato. Những nguyên nhân phổ biến bao gồm: ổ bi động cơ có sai số dung sai lớn, lỗ trong của nắp đầu bị mài mòn, hoặc lỗ định vị của nắp đầu và khung bị biến dạng hay mòn. Khi phát hiện các tình trạng trên, cần tiến hành thay mới ổ bi, hoặc sửa chữa, mạ lại hay thay thế nắp đầu để khôi phục độ đồng trục.

Hiện tượng rung động của động cơ: Khi xuất hiện rung động, trước hết cần xác định nguồn gốc rung là do bản thân động cơ, do bộ truyền động gặp sự cố, hay rung truyền từ phía tải cơ khí. Sau khi xác định đúng nguyên nhân, mới tiến hành biện pháp xử lý phù hợp. Rung động phát sinh từ động cơ thường do rôto mất cân bằng động, ổ bi bị hư hỏng, trục bị cong, sự sai lệch giữa nắp đầu – khung – rôto, bệ lắp đặt không phẳng, lắp đặt sai kỹ thuật hoặc bu lông bị lỏng. Rung động kéo dài không chỉ gây tiếng ồn mà còn tạo ra tải phụ, làm giảm tuổi thọ của động cơ.

Sự cố liên quan đến vòng bi: Các hư hỏng của vòng bi có thể được nhận biết thông qua kinh nghiệm bằng cách kiểm tra âm thanh và nhiệt độ. Có thể dùng que nghe (ví dụ que kim loại hoặc que đồng) chạm vào vỏ vòng bi để lắng nghe. Nếu xuất hiện tiếng va đập bất thường, có khả năng một hoặc nhiều viên bi đã bị nứt hoặc vỡ. Nếu nghe thấy tiếng rít, điều đó thường cho thấy lượng mỡ bôi trơn không đủ. Tuy nhiên, cũng không nên bổ sung mỡ quá nhiều, vì điều này sẽ làm tăng ma sát giữa các bộ phận quay và mỡ bôi trơn, dẫn đến hiện tượng quá nhiệt. Thông thường, lượng mỡ thích hợp trong vỏ vòng bi chỉ nên chiếm khoảng 1/2 đến 2/3 tổng thể tích. Ngoài ra, việc lắp đặt vòng bi không đúng kỹ thuật, chẳng hạn dung sai quá chặt hoặc quá lỏng, cũng là nguyên nhân khiến vòng bi nóng lên bất thường và nhanh chóng hư hỏng.

Các tính năng chính của van bi điện

Van bi điện sở hữu nhiều đặc điểm kỹ thuật nổi bật, đáp ứng tốt yêu cầu vận hành trong các hệ thống điều khiển tự động. Các tính năng tiêu biểu bao gồm:

Giảm mô-men xoắn hiệu quả: Van được trang bị vòng bi chặn giúp giảm đáng kể mô-men xoắn ma sát tác động lên trục van. Nhờ đó, trục van có thể vận hành nhẹ nhàng, ổn định và linh hoạt trong thời gian dài mà không gây kẹt hoặc mài mòn bất thường.

Chức năng chống tĩnh điện an toàn: Một lò xo dẫn điện được bố trí giữa bi van, trục van và thân van, cho phép dẫn và xả điện tích tĩnh sinh ra trong quá trình đóng – mở. Tính năng này đặc biệt quan trọng khi làm việc với các môi chất dễ cháy nổ hoặc trong môi trường công nghiệp nhạy cảm.

Tuổi thọ cao nhờ vật liệu tự bôi trơn: Các vật liệu làm kín như PTFE (polytetrafluoroethylene) có đặc tính tự bôi trơn tốt, giúp giảm ma sát giữa bi van và bề mặt làm kín. Nhờ đó, tổn hao ma sát nhỏ, quá trình vận hành êm ái và tuổi thọ tổng thể của van được nâng cao.

Cấu trúc trục van an toàn, chống bật trục: Trục van được lắp từ phía dưới thân van, kết hợp với bậc chặn nhô lên ở đầu trục nhằm ngăn hiện tượng trục van bị đẩy bật ra ngoài. Trong trường hợp hỏa hoạn làm hư hỏng gioăng làm kín trục, bậc chặn này vẫn duy trì tiếp xúc kim loại với thân van, giúp đảm bảo khả năng làm kín cần thiết.

Tổn thất áp suất rất thấp: Van bi là loại van có lực cản dòng chảy nhỏ nhất trong các dạng van công nghiệp phổ biến. Ngay cả với các van có đường kính nhỏ, mức cản trở dòng chất lỏng vẫn rất thấp, giúp duy trì lưu lượng lớn và giảm sụt áp trong hệ thống.

Khả năng làm kín đế van vượt trội: Đế van sử dụng các vòng đệm làm kín bằng vật liệu đàn hồi như PTFE, cho khả năng làm kín nhanh và hiệu quả. Đặc biệt, khi áp suất môi chất tăng lên, lực ép lên bề mặt làm kín cũng tăng theo, giúp khả năng làm kín của van càng được cải thiện.

Gioăng phớt trục van bền và ổn định: Trong quá trình vận hành, trục van chỉ thực hiện chuyển động quay mà không dịch chuyển theo phương dọc trục. Nhờ đó, gioăng phớt trục ít bị mài mòn, giảm nguy cơ rò rỉ và đồng thời khả năng làm kín cũng được tăng cường khi áp suất môi chất cao hơn.

Thông số kỹ thuật của bộ truyền động điện

Môi trường hoạt động của bộ truyền động điện: Loại thông thường, không có khí ăn mòn và dễ cháy nổ; độ ẩm tương đối:
