Van khi nén là gì? ứng dụng van khí nén

Van khí nén là loại van sử dụng khí nén để điều khiển nhiều bộ piston khí nén phối hợp trong bộ truyền động. Khí nén dẫn động các bộ piston trong bộ truyền động, truyền lực đến thanh ngang và rãnh cong bên trong, làm trục chính rỗng quay. Khí nén được cung cấp đến từng xi lanh thông qua tấm dẫn khí. Việc thay đổi vị trí các cửa vào và ra của khí nén sẽ làm thay đổi hướng quay của trục chính. Số lượng xi lanh kết hợp có thể được điều chỉnh tùy theo mô-men xoắn quay cần thiết để dẫn động tải (van) hoạt động.

Van điện từ năm chiều hai vị trí thường kết hợp với bộ truyền động khí nén tác động kép. “Hai vị trí” nghĩa là van có hai vị trí điều khiển: mở và đóng. “Năm chiều” nghĩa là có năm đường dẫn khí: một nối với nguồn khí, hai nối với các cổng vào/ra của buồng khí ngoài của xi lanh tác động kép, và hai nối với các cổng vào/ra của buồng khí trong. Để hiểu rõ hơn, có thể tham khảo nguyên lý vận hành của bộ truyền động khí nén tác động kép.

Do ngày càng có nhiều phương pháp và công cụ điều khiển, các bộ truyền động khí nén trong sản xuất và điều khiển công nghiệp thực tế cũng sử dụng nhiều phương pháp khác nhau. Một số phương pháp phổ biến bao gồm:

Màn hình thông minh: Thiết bị này giám sát trạng thái hoạt động của van và điều khiển bộ truyền động. Nó sử dụng hai cảm biến vị trí để xác định van đang mở hay đóng. Thiết bị ghi lại số lần đóng mở van thông qua lập trình, cung cấp hai tín hiệu đầu ra 4-20mA tương ứng với mức mở của van, đồng thời có hai tiếp điểm đầu ra thường mở và thường đóng. Các tín hiệu này dùng để điều khiển các thao tác mở và đóng của van.

Hệ thống điều khiển: PLC đang ngày càng được ứng dụng rộng rãi trong các hệ thống điều khiển. Ví dụ, một giải pháp phát triển trên PLC OMRON có thể gồm: 1 máy tính, 1 PLC (CPU và các mô-đun I/O: ID212, OC224, AD003), 2 rơle, 2 van điện từ và 1 bộ truyền động van khí nén.

Thống số kỹ thuật van khí nén

• Kích thước: DN15–DN600 (1/2″–24″)
• Áp suất làm việc: PN10–PN40, Class 150–300
• Áp suất khí điều khiển: 3–8 bar
• Nhiệt độ làm việc: -20°C đến 200°C (tùy loại van và vật liệu)
• Vật liệu thân van: Gang, gang cầu, thép đúc WCB, inox 304/316
• Vật liệu gioăng: NBR, EPDM, PTFE, Viton
• Kiểu kết nối: Ren BSPT/NPT, mặt bích JIS/ANSI/DIN, wafer
• Kiểu tác động: Tác động đơn (Spring Return), tác động kép (Double Acting)
• Kiểu điều khiển: On/Off, tuyến tính (gắn positioner)
• Môi trường sử dụng: Nước, hơi, khí nén, dầu, hóa chất nhẹ
• Xuất xứ: Nhật Bản, Đức, Hàn Quốc, Ba Lan, Malaysia, Trung Quốc

Yêu cầu chung của van khí nén

Các thông số kỹ thuật và chủng loại van khí nén sản xuất phải đáp ứng yêu cầu của tài liệu thiết kế đường ống. Số hiệu sản phẩm van khí nén phải ghi rõ tiêu chuẩn quốc gia áp dụng. Nếu là tiêu chuẩn công ty, các thông số liên quan cần được cung cấp. Áp suất làm việc của van khí nén phải bằng hoặc lớn hơn áp suất làm việc của đường ống. Nếu có thể, áp suất làm việc mà van chịu được nên cao hơn áp suất thực tế. Khi van đóng, mỗi phía phải chịu được áp suất gấp 1,1 lần áp suất làm việc mà không rò rỉ; khi van mở, thân van phải chịu được áp suất gấp đôi áp suất làm việc của van. Tiêu chuẩn sản xuất van khí nén cần ghi rõ số hiệu tiêu chuẩn quốc gia; nếu là tiêu chuẩn công ty, tài liệu cần kèm theo hợp đồng mua bán.

Thông số và tham số các loại van khí nén

Đường kính danh nghĩa (DN): Còn gọi là đường kính ngoài trung bình, ký hiệu là DN, đây là thông số phổ biến dùng cho nhiều loại ống và phụ kiện ống. Các ống và phụ kiện cùng đường kính danh nghĩa có thể nối lắp với nhau và thay thế cho nhau. Đường kính danh nghĩa không phải là đường kính ngoài hay đường kính trong thực tế, mặc dù giá trị gần bằng hoặc xấp xỉ đường kính trong. Việc sử dụng DN nhằm tiêu chuẩn hóa kích thước kết nối ống và phụ kiện, còn được gọi là độ dày danh nghĩa hoặc đường kính lỗ danh nghĩa. Ví dụ, ống thép hàn được chia thành ống thép thành mỏng, ống thép thông thường và ống thép dày theo độ dày thành ống. Đường kính danh nghĩa không phải là đường kính ngoài hay trong, mà xấp xỉ bằng đường kính trong của ống thép thông thường. Mỗi DN tương ứng với một đường kính ngoài, trong khi đường kính trong thay đổi theo độ dày ống. DN có thể được biểu thị theo hệ mét (mm) hoặc hệ Anh (inch). Phụ kiện ống cũng được ký hiệu theo DN, với ý nghĩa tương tự.

Áp suất định mức (PN): Ký hiệu PN là áp suất làm việc tối đa cho phép tại một nhiệt độ nhất định. Đối với van điều khiển thân thép carbon, PN là áp suất tối đa khi sử dụng dưới 300℃; với thân gang, áp suất tối đa khi sử dụng dưới 120℃; với thân thép không gỉ, áp suất tối đa khi sử dụng dưới 250℃. Khi nhiệt độ tăng, khả năng chịu áp suất của thân van giảm. Ví dụ, một van thép carbon có PN64 (6,4 MPa) chịu được 5,2 MPa ở 300℃, 4,1 MPa ở 400℃ và 2,9 MPa ở 450℃. Do đó, xác định PN không chỉ dựa vào áp suất làm việc tối đa mà còn phải xem xét nhiệt độ hoạt động tối đa và đặc tính vật liệu, chứ không chỉ là yêu cầu PN lớn hơn áp suất làm việc.

Chọn van dựa trên tính chất của dòng chảy môi chất

Van cổng dùng để đóng ngắt dòng chảy. Khi mở hoàn toàn, toàn bộ đường dẫn dòng chảy gần như không bị cản trở, giảm tổn thất áp suất. Van cổng phù hợp cho các ứng dụng không cần đóng mở thường xuyên, và khi cần giữ cổng luôn mở hoặc đóng hoàn toàn. Van cổng không thích hợp cho điều tiết hoặc tiết lưu. Với dòng chảy tốc độ cao, mở một phần cổng có thể gây rung, làm hỏng bề mặt làm kín của cổng và đế van. Việc tiết lưu cũng có thể gây ăn mòn cổng do dòng chảy.

Về cấu trúc, sự khác biệt chính là loại phần tử làm kín. Dựa trên điều này, van cổng được phân loại thành nhiều loại, chẳng hạn van cổng nêm, van cổng song song, van cổng đôi song song và van cổng đôi nêm. Trong đó, van cổng nê

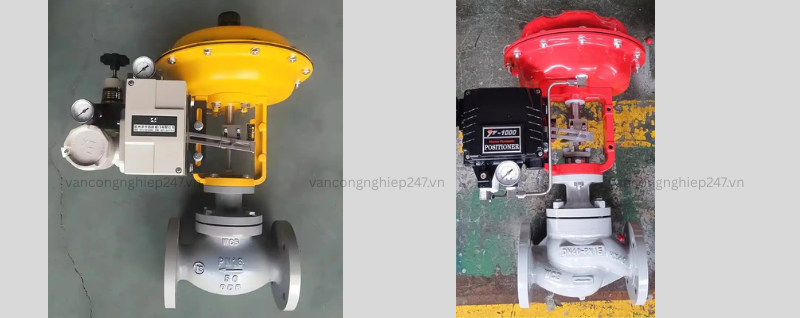

Van cầu hơi khí nén

Van cầu hơi khí nén bằng khí nén là thiết bị điều khiển tự động sử dụng khí nén để đóng mở van. Nó được sử dụng rộng rãi trong hệ thống đường ống trong các ngành công nghiệp như dầu khí, hóa chất, điện lực, bảo vệ môi trường và thực phẩm. Van này có ưu điểm là phản ứng nhanh, vận hành an toàn và độ kín khít cao, phù hợp cho việc điều khiển đóng mở hoàn toàn hoặc hoàn toàn dòng chảy của môi chất.

Van cổng dao khí nén:

Van cổng dao khí nén là một loại van công nghiệp được đóng mở bằng khí nén. Nó được thiết kế để xử lý các môi chất chứa hạt, sợi hoặc có độ nhớt cao (như nước thải, bùn và bột giấy), và có khả năng điều khiển tự động nhanh chóng. Nó được sử dụng rộng rãi trong các ngành công nghiệp đô thị, hóa chất, sản xuất giấy và khai thác mỏ.

Van cổng điều khiển khí nén:

Trục của van cổng vuông góc với bề mặt làm kín của đế van. Hành trình đóng/mở của trục van tương đối ngắn, và van có khả năng đóng ngắt rất đáng tin cậy, khiến loại van này lý tưởng cho các ứng dụng đóng ngắt, điều chỉnh hoặc tiết lưu trung bình.

Khi đĩa van ở vị trí mở, bề mặt làm kín của đĩa van không còn tiếp xúc với đế van, đảm bảo khả năng đóng ngắt hiệu quả. Do đó, van cổng thích hợp để sử dụng làm thiết bị đóng ngắt, điều chỉnh và tiết lưu môi chất. Khi van mở, sự tiếp xúc cơ học giữa đĩa van và đế van giảm, từ đó giảm mài mòn các bề mặt làm kín. Hầu hết các van cổng có thể dễ dàng sửa chữa hoặc thay thế đế van và đĩa van mà không cần tháo toàn bộ van khỏi đường ống, rất tiện lợi trong các hệ thống mà van và đường ống được hàn cố định. Tuy nhiên, do dòng chảy phải thay đổi hướng khi đi qua van cổng, điện trở dòng chảy của loại van này thường cao hơn so với các van khác.

Van cổng góc khí nén: Chất lỏng chỉ đổi hướng một lần, làm giảm tổn thất áp suất so với van cổng thông thường.

Van cổng thẳng khí nén: Trong van cổng thẳng hoặc kiểu chữ Y, đường dẫn dòng chảy nghiêng so với hướng chính, giảm sự gián đoạn và giảm tổn thất áp suất.

Van cổng kiểu pít tông: Là biến thể của van cổng thông thường, đĩa van được mài hình pít tông và nối với thân van. Lớp làm kín gồm hai vòng đệm đàn hồi trên pít tông, ngăn cách bởi một vòng cổ, được ép chặt bởi tải trọng từ đai ốc nắp van. Các vòng đệm có thể thay thế và làm từ nhiều vật liệu khác nhau. Van này chủ yếu dùng để mở hoặc đóng, nhưng với thiết kế đặc biệt, cũng có thể điều chỉnh lưu lượng.

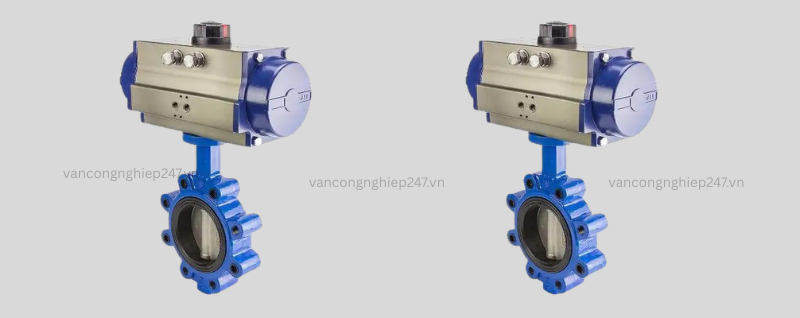

Van bướm điều khiển khí nén

Tấm bướm được lắp theo hướng đường kính ống, bên trong thân van hình trụ, quay quanh trục từ 0° đến 90°, mở hoàn toàn khi đạt 90°. Van bướm có cấu tạo đơn giản, kích thước nhỏ, trọng lượng nhẹ và chỉ bao gồm vài bộ phận. Chúng có thể mở hoặc đóng nhanh chỉ với một thao tác xoay 90°, vận hành đơn giản và đặc tính điều khiển dòng chảy tốt. Khi mở hoàn toàn, độ dày cánh bướm là lực cản duy nhất, dẫn đến sụt áp thấp và kiểm soát dòng chảy hiệu quả.

Van bướm có hai loại gioăng: đàn hồi và kim loại. Van gioăng đàn hồi có vòng đệm nhúng trong thân van hoặc gắn vào cánh bướm. Van gioăng kim loại có tuổi thọ cao hơn nhưng khó đạt kín tuyệt đối, chịu nhiệt độ cao hơn, trong khi gioăng đàn hồi bị giới hạn nhiệt độ. Khi dùng van bướm để điều chỉnh lưu lượng, cần chọn đúng kích thước và loại van, đặc biệt phù hợp cho van đường kính lớn. Van bướm được dùng rộng rãi trong dầu khí, hóa chất, xử lý nước và hệ thống nước làm mát nhà máy nhiệt điện.

Van bướm kiểu wafer khí nén: Kết nối giữa hai mặt bích ống bằng bu lông hai đầu.

Van bướm kiểu mặt bích khí nén: Van có mặt bích riêng và bắt vít vào mặt bích ống.

Van bi điều khiển khí nén

Van bi phát triển từ van nút, vận hành bằng cơ chế xoay 90 độ. Điểm khác biệt là thân van hình cầu với lỗ hoặc rãnh tròn xuyên qua trục, đảm bảo khi xoay 90 độ, đầu vào và đầu ra vẫn là hình cầu, ngăn dòng chảy.

Van bi chỉ cần xoay 90 độ với mô-men xoắn tối thiểu để kín hoàn toàn. Khi thân van nằm ngang, nó tạo đường dẫn thẳng, cho dòng chảy điện trở thấp. Mặc dù van bi thường dùng cho đóng/mở trực tiếp, các thiết kế mới cho phép điều tiết và kiểm soát lưu lượng. Van bi có cấu trúc gọn nhẹ, dễ vận hành và bảo trì, thích hợp với nước, dung môi, axit và khí tự nhiên, cũng như môi chất khắc nghiệt như oxy, hydro peroxide, metan và etylen. Thân van bi có thể liền khối hoặc dạng mô-đun.

Cách lựa chọn van để ngăn chặn dòng chảy ngược trong hệ thống đường ống

Loại van này cho phép môi chất chỉ chảy theo một hướng và ngăn chặn dòng chảy ngược. Thông thường, chúng vận hành hoàn toàn tự động. Khi chất lỏng chảy theo hướng cho phép, đĩa van mở ra; khi dòng chảy ngược xuất hiện, áp lực chất lỏng cùng trọng lượng của đĩa van đẩy đĩa áp sát vào đế van, cắt đứt dòng chảy.

Van một chiều bao gồm van một chiều kiểu xoay và van một chiều kiểu nâng. Van một chiều kiểu xoay có bản lề và một đĩa van giống cửa, nằm tự do trên bề mặt đế van nghiêng. Bản lề đảm bảo đĩa van tiếp xúc hoàn toàn với đế van khi đóng, đồng thời cung cấp không gian xoay cần thiết. Đĩa van có thể làm hoàn toàn bằng kim loại, hoặc khảm thêm da, cao su hay vật liệu tổng hợp tùy theo yêu cầu hiệu suất. Khi mở hoàn toàn, van một chiều kiểu xoay gây sụt áp thấp, ít cản trở dòng chảy.

Van một chiều kiểu nâng có đĩa van nằm trên bề mặt làm kín của đế van trong thân van. Đĩa van có thể di chuyển tự do, hoạt động tương tự van cổng. Áp lực chất lỏng nâng đĩa van khỏi bề mặt làm kín, còn dòng chảy ngược khiến đĩa van rơi xuống, cắt dòng chảy. Tùy ứng dụng, đĩa van có thể hoàn toàn bằng kim loại hoặc có miếng đệm/vòng cao su nhúng trong giá đỡ. Như van cổng, đường dẫn chất lỏng qua van nâng hẹp hơn, dẫn đến sụt áp lớn hơn so với van xoay, trong khi van xoay ít hạn chế lưu lượng hơn.

Chọn van theo các thông số của môi chất điều chỉnh

Trong quá trình sản xuất, để đảm bảo các thông số như áp suất và lưu lượng của môi chất đáp ứng yêu cầu của quy trình, cần sử dụng các cơ cấu điều chỉnh nhằm điều chỉnh chính xác các thông số này. Nguyên lý hoạt động cơ bản của các cơ cấu điều chỉnh là thay đổi diện tích dòng chảy giữa đĩa van và đế van, từ đó đạt được mục tiêu điều chỉnh các thông số vận hành. Những van có khả năng này được gọi chung là van điều khiển.

Trong số đó, các van sử dụng chính năng lượng sẵn có từ môi chất để vận hành được gọi là van điều khiển tự dẫn động, điển hình như van giảm áp hoặc van điều chỉnh áp suất. Ngược lại, những van vận hành bằng nguồn năng lượng bên ngoài – chẳng hạn như điện, khí nén hoặc thủy lực – được gọi là van điều khiển dẫn động bên ngoài, ví dụ như van điều chỉnh điện, van điều chỉnh khí nén hoặc van điều chỉnh thủy lực.

Phân loại van điều khiển khí nén

Van bi điều chỉnh kiểu V khí nén – dùng để điều khiển lưu lượng và áp suất với lõi van hình chữ V, thường kết hợp với bộ định vị van để đạt hiệu suất điều chỉnh tỷ lệ.

Van bi đóng ngắt kiểu O khí nén – sử dụng bi tròn để đóng hoặc mở hoàn toàn dòng chảy, thường dùng cho các ứng dụng đóng ngắt nhanh và chống rò rỉ.

Van bi hình trụ kiểu momen xoắn – sử dụng lực xoắn của trục để vận hành van, thích hợp cho các hệ thống yêu cầu mô-men xoắn lớn và chính xác.

Van màng điện từ – kết hợp van màng với nam châm điện để điều khiển dòng chảy, thường dùng cho ứng dụng nước, khí và hơi với áp suất thấp đến trung bình.

Van màng khí nén hành trình trực tiếp – dùng lực khí nén trực tiếp để nâng màng van, thích hợp cho điều khiển áp suất thấp, chân không hoặc lưu chất chứa tạp chất.

Van điện từ điều khiển tuyến tính (proportional solenoid valve) – van điện từ tỷ lệ, điều khiển lưu lượng hoặc áp suất theo tín hiệu điện áp/dòng điện, thích hợp cho các hệ thống tự động hóa phức tạp.

Van điện từ 2/2, 3/2, 4/2, 5/2 khí nén – van điều hướng, thường dùng trong điều khiển xi lanh khí nén, van tác động đơn hoặc kép.

Van khí nén màng tuyến tính (pneumatic diaphragm valve) – dùng màng linh hoạt kết hợp với bộ truyền động khí nén, thường dùng cho chất lỏng ăn mòn hoặc bùn đặc.

Van bướm khí nén – dùng đĩa van để điều khiển dòng chảy, phù hợp với đường ống lớn, dễ vận hành và bảo dưỡng.

Van cổng khí nén – van cổng kết hợp bộ truyền động khí nén, dùng cho đóng ngắt hoàn toàn các dòng chất lỏng có độ nhớt cao hoặc chứa bùn.

Van dao điều khiển khí nén – hay còn được gọi là van cổng kết hợp bộ truyền động khí nén, dùng cho đóng ngắt hoàn toàn các dòng chất lỏng có độ nhớt cao hoặc chứa bùn.

Công dụng và tính năng của van bi khí nén kiểu V

Ứng dụng: Cấu trúc quay góc vuông của van bi khí nén kiểu V được sử dụng kết hợp với bộ định vị van nhằm đạt được khả năng điều chỉnh tỷ lệ chính xác. Lõi van dạng V phù hợp cho nhiều ứng dụng điều chỉnh khác nhau, với các đặc điểm nổi bật: hệ số lưu lượng định mức lớn, tỷ lệ điều chỉnh rộng, hiệu quả làm kín cao, không có độ trễ trong hiệu suất điều chỉnh, kích thước nhỏ gọn và khả năng lắp đặt linh hoạt theo chiều dọc hoặc chiều ngang. Van này thích hợp để điều khiển nhiều loại môi chất khác nhau, bao gồm khí, hơi nước và chất lỏng.

Đặc điểm: Van có cấu trúc quay góc vuông, bao gồm thân van hình chữ V, bộ truyền động khí nén, bộ định vị và các phụ kiện đi kèm. Nó sở hữu đặc tính lưu lượng vốn có với tỷ lệ phần trăm gần như đồng đều. Van sử dụng cấu trúc ổ trục kép, nhờ đó có mô-men xoắn khởi động thấp, độ nhạy cao và tốc độ cảm biến tốt, đồng thời khả năng cắt dòng siêu việt cho phép kiểm soát chính xác.

Bộ truyền động piston khí nén: Bộ truyền động sử dụng khí nén làm nguồn năng lượng. Khi piston chuyển động, tay quay được quay 90 độ, giúp van tự động mở và đóng. Các bộ phận cấu thành bao gồm bu lông điều chỉnh, vỏ bộ truyền động, tay quay, thân xi lanh, trục xi lanh, piston, thanh truyền và khớp nối vạn năng.

Nguyên lý hoạt động của van điều khiển khí nén:

Van điều khiển khí nén được tạo thành từ bộ truyền động và cơ cấu điều chỉnh. Bộ truyền động là thành phần tạo lực cho van; nó sinh lực đẩy theo độ lớn của áp suất tín hiệu điều khiển và dẫn động cơ cấu điều chỉnh vận hành. Thân van là phần điều chỉnh trực tiếp của van, tiếp xúc với môi chất và kiểm soát lưu lượng dòng chất lỏng đi qua.

Van khí nén theo tiêu chuẩn ANSI/NFPA T 3.21.4 R2-2000. Phụ lục NFPA/T 2.6.1 R2-2000 xác định xếp hạng áp suất cho các bộ phận thủy lực, kiểm tra độ bền mỏi và xác định xếp hạng áp suất nổ đối với van khí nén có vỏ kim loại.

Tiêu chuẩn BS 4151-1967 áp dụng cho phương pháp đánh giá bộ định vị van khí nén với tín hiệu đầu vào từ 3 đến 15 lbf/in.

Vật liệu van khí nén

Vật liệu thân van: Thân van chủ yếu cần được chế tạo từ gang dẻo, đồng thời phải chỉ rõ mác gang và kèm theo dữ liệu kiểm tra tính chất vật lý, hóa học thực tế của gang đúc để đảm bảo chất lượng.

Thân van bằng thép không gỉ: Nên ưu tiên sử dụng thép không gỉ 2Cr13 cho thân van, đặc biệt đối với các van có đường kính lớn, nên gia cố thêm thân van bằng thép không gỉ nhằm tăng độ bền và khả năng chịu lực.

Đai ốc: Các đai ốc cần được làm từ hợp kim nhôm đúc hoặc đồng nhôm đúc, có độ cứng và độ bền cao hơn thân van để đảm bảo khả năng vận hành ổn định.

Bạc lót trục van: Vật liệu của bạc lót trục van phải có độ cứng và độ bền không vượt quá trục van, đồng thời không được gây ăn mòn điện hóa với trục van và thân van khi tiếp xúc với nước.

Vật liệu bề mặt làm kín:

1. Van khí nén có nhiều loại, do đó phương pháp làm kín và vật liệu sử dụng cần được quy định rõ ràng.

2. Đối với van cổng nêm thông thường, vật liệu, phương pháp cố định và cách mài của vòng đồng phải được xác định cụ thể.

3. Cần cung cấp dữ liệu kiểm tra lý hóa và vệ sinh của vật liệu lót cao su đối với van cổng gioăng mềm.

4. Vật liệu bề mặt làm kín của thân van và tấm bướm cũng phải được ghi rõ; đi kèm là dữ liệu kiểm tra vật lý, hóa học, đặc biệt các yêu cầu về vệ sinh, chống lão hóa và chống mài mòn của cao su. Thường dùng cao su nitrile hoặc EPDM; việc sử dụng cao su tái chế hoàn toàn bị cấm.

Vòng đệm trục van:

1. Vì các van khí nén trong hệ thống đường ống thường không vận hành liên tục, gioăng làm kín phải duy trì trạng thái không hoạt động trong nhiều năm mà không bị lão hóa, đảm bảo hiệu quả làm kín lâu dài.

2. Vòng đệm trục van cũng cần đảm bảo hiệu quả làm kín khi van vận hành thường xuyên.

3. Theo các yêu cầu nêu trên, gioăng trục van không nên thay trong suốt vòng đời sử dụng, hoặc không quá mười năm.

4. Nếu cần thay thế, thiết kế van khí nén phải xem xét các biện pháp thay thế dưới áp suất nước để đảm bảo an toàn và tiện lợi.

Bộ điều khiển khí nén:

Vật liệu và khả năng chống ăn mòn bên trong lẫn bên ngoài của vỏ bộ điều khiển phải đáp ứng các yêu cầu tương tự như thân van, đảm bảo độ bền và tuổi thọ.

Vỏ thiết bị cần được làm kín hoàn thiện và phải chịu được ngâm trong cột nước sâu 3 m sau khi lắp ráp, đảm bảo không rò rỉ nước.

Đai ốc điều chỉnh giới hạn đóng mở trên hộp số có thể bố trí bên trong hoặc bên ngoài, nhưng phải sử dụng dụng cụ chuyên dụng để vận hành nhằm đảm bảo an toàn và chính xác.

Cấu trúc truyền động phải thiết kế hợp lý, chỉ dẫn động trục van quay trong quá trình đóng mở, không làm trục chuyển động lên xuống; các bộ phận ăn khớp của cơ cấu truyền động phải hoạt động trơn tru, không trượt dưới tải trọng.

Vỏ hộp số và phớt trục van không được kết nối thành một khối kín hoàn toàn; nếu cần, phải có các biện pháp chống rò rỉ đáng tin cậy để đảm bảo an toàn vận hành.

Bên trong hộp số phải luôn sạch sẽ, không có mảnh vụn; các bộ phận ăn khớp của bánh răng phải được bôi trơn đầy đủ để duy trì tuổi thọ và hoạt động ổn định.

Cơ chế vận hành van điều khiển khí nén:

Khi vận hành van khí nén, chiều quay để đóng van luôn theo chiều kim đồng hồ.

Do các van khí nén trong hệ thống đường ống thường được vận hành bằng tay, số vòng quay không nên quá nhiều; ngay cả với các van có đường kính lớn, số vòng quay nên nằm trong khoảng 200–600 vòng.

Mô-men xoắn đóng mở tối đa phải đảm bảo không vượt quá 240 N·m dưới áp suất làm việc của đường ống để thuận tiện cho thao tác vận hành.

Đầu vận hành của van phải là mộng vuông tiêu chuẩn, hướng xuống đất để vận hành trực tiếp từ mặt đất. Van đĩa không thích hợp cho các mạng lưới đường ống ngầm.

Bảng hiển thị vị trí đóng mở của van khi nén:

1. Các vạch chia mức độ đóng mở phải được khắc trên nắp hộp số hoặc vỏ ngoài của bảng hiển thị, luôn hướng xuống đất và phủ bột huỳnh quang để dễ quan sát;

2. Kim chỉ thị có thể làm bằng thép không gỉ nếu gia công tốt; nếu không, nên dùng thép tấm sơn tĩnh điện, tuyệt đối không dùng nhôm;

3. Kim chỉ thị phải hiển thị rõ ràng, cố định chắc chắn và khóa chặt bằng đinh tán sau khi điều chỉnh đóng mở chính xác.

Nếu van được lắp đặt sâu dưới đất và cơ cấu vận hành cùng bảng điều khiển cách mặt đất ≥1,5 m, cần trang bị thanh nối dài và cố định chắc chắn để quan sát và vận hành từ mặt đất. Việc đóng mở van trong mạng lưới đường ống không được thực hiện trực tiếp khi làm việc trong giếng.

Kiểm tra hiệu suất hoạt động của van khí nén:

Khi sản xuất van theo lô với một thông số kỹ thuật nhất định, cần ủy quyền cho một đơn vị kiểm định thực hiện các thử nghiệm hiệu năng sau:

1.  Đo mômen xoắn khi mở và đóng van dưới áp suất làm việc;

2. Xác định số chu kỳ đóng mở liên tiếp mà van vẫn đảm bảo đóng kín hoàn toàn trong điều kiện áp suất làm việc;

3. Xác định hệ số cản dòng chảy của van khi vận chuyển nước qua đường ống.

Trước khi xuất xưởng, van phải trải qua các bài kiểm tra sau:

1. Khi van ở vị trí mở, thân van phải chịu được thử nghiệm áp suất bên trong gấp đôi giá trị áp suất làm việc của van;

2. Khi van đóng, cả hai phía van phải chịu được áp suất gấp 1,1 lần áp suất làm việc mà không xảy ra rò rỉ. Đối với van bướm kín bằng kim loại, giá trị rò rỉ không được vượt quá các yêu cầu kỹ thuật liên quan.

Bảo vệ chống ăn mòn bên trong và bên ngoài van khí nén

Thân van, bao gồm cả vỏ hộp số, cả bên trong và bên ngoài, cần được xử lý chống ăn mòn. Trước tiên, thực hiện phun cát để loại bỏ rỉ sét và các tạp chất bám trên bề mặt. Sau đó, tiến hành phun tĩnh điện bằng bột nhựa epoxy không độc hại, với độ dày lớp phủ từ 0,3 mm trở lên. Đối với các van kích thước lớn, khi việc phun tĩnh điện khó thực hiện, có thể sử dụng cọ hoặc máy phun sơn epoxy không độc hại tương tự để đảm bảo bề mặt được phủ đều.

Thân van và tất cả các bộ phận của tấm van cần được bảo vệ hoàn toàn chống ăn mòn. Điều này vừa giúp vật liệu không bị gỉ khi tiếp xúc với nước, vừa ngăn hiện tượng ăn mòn điện hóa giữa các kim loại khác nhau. Đồng thời, bề mặt nhẵn giúp giảm sức cản dòng chảy của môi chất, nâng cao hiệu quả vận hành.

Các yêu cầu về vệ sinh đối với nhựa epoxy hoặc sơn chống ăn mòn bên trong thân van cần được xác nhận bằng báo cáo thử nghiệm từ cơ quan kiểm định có thẩm quyền. Ngoài ra, các đặc tính hóa học và vật lý của lớp phủ cũng phải đáp ứng các tiêu chuẩn kỹ thuật và an toàn liên quan.

Thông số kỹ thuật và hướng dẫn ghi chú của van khí nén

Van khí nén là các thiết bị kỹ thuật, và các thông số kỹ thuật liên quan phải được ghi rõ trong sách hướng dẫn sử dụng của nhà sản xuất, bao gồm: thông số kỹ thuật van, kiểu máy, áp suất làm việc, tiêu chuẩn sản xuất, vật liệu chế tạo thân van, vật liệu trục van, vật liệu làm kín, vật liệu gioăng trục van, vật liệu ống lót trục van, vật liệu chống ăn mòn bên trong và bên ngoài van.

Ngoài ra, cần ghi rõ hướng vận hành, số vòng quay, mô-men xoắn đóng mở dưới áp suất làm việc, tên nhà sản xuất, ngày sản xuất, số sê-ri và trọng lượng van. Thông tin chi tiết về kết nối mặt bích cũng phải được minh họa, gồm đường kính, số lỗ và khoảng cách tâm của các lỗ.

Kích thước tổng thể của van (chiều dài, chiều rộng, chiều cao) cần được trình bày trực quan để thuận tiện cho việc lắp đặt. Hướng dẫn cũng nên bao gồm các thông số về hệ số cản dòng chảy, số chu kỳ đóng mở hiệu quả, dữ liệu kiểm tra tại nhà máy, và tất cả các biện pháp phòng ngừa cần thiết khi lắp đặt và bảo trì van.

Tất cả các thông tin trên giúp người sử dụng vận hành, bảo dưỡng và thay thế van khí nén một cách an toàn và hiệu quả, đồng thời đảm bảo tuân thủ các tiêu chuẩn kỹ thuật và yêu cầu sản xuất.

Lắp đặt và sử dụng van điều khiển khí nén

Trước khi lắp đặt và vận hành, van khí nén phải được kiểm tra và thử nghiệm để đảm bảo hoạt động bình thường. Chỉ khi van hoạt động ổn định mới được tiến hành lắp đặt và sử dụng.

Khi lắp đặt van, cần đảm bảo van đồng tâm với mặt bích đường ống và được cố định chắc chắn. Van bi không được chịu bất kỳ lực tác động nào từ bên ngoài để tránh hư hỏng gioăng trung tâm và biến dạng van, điều này có thể làm van không hoạt động hoặc hư hỏng vĩnh viễn.

Nguồn khí cung cấp cho van bi và các bộ phận khí nén phải sạch, không chứa dầu và nước. Mức độ sạch của khí nén nên đạt dưới 0,4 micron.

Trước khi kết nối với nguồn khí, tất cả đường ống cấp khí, giao diện nguồn và các công tắc thiết bị đi kèm cần được làm sạch để loại bỏ bụi bẩn và bùn, ngăn ngừa sự cố do tạp chất xâm nhập vào bộ truyền động khí nén.

Để kết nối các bộ truyền động khí nén, van điện từ, bộ định vị, bộ lọc, van giảm áp, v.v., có thể sử dụng ống đồng hoặc ống nylon. Để hạn chế bụi và giảm tiếng ồn, nên lắp thêm bộ giảm âm hoặc van tiết lưu giảm âm tại cửa xả khí.

Sau khi lắp đặt, cần kiểm tra van khí nén. Nạp áp suất cho bộ truyền động đến giá trị định mức, thông thường từ 0,4–0,7 MPa. Thực hiện thử nghiệm đóng mở van bi khí nén và quan sát chuyển động. Van phải vận hành linh hoạt, không bị kẹt. Nếu van gặp khó khăn khi vận hành, tăng áp suất khí và lặp lại quá trình đóng mở cho đến khi van vận hành trơn tru.

Khi gỡ lỗi van khí nén kiểu công tắc, trước tiên sử dụng thiết bị thủ công (nút trên van điện từ) để kiểm tra. Khi van hoạt động bình thường, bật nguồn để tiếp tục gỡ lỗi.

Van khí nén cần được bảo trì định kỳ. Trục quay của van phải được bôi trơn bằng dầu máy mỗi ba tháng. Bộ truyền động khí nén và bộ lọc khí kèm theo cần xả và vệ sinh thường xuyên. Trong điều kiện bình thường, van nên được kiểm tra sáu tháng một lần và đại tu toàn bộ mỗi năm một lần.

Cách chọn van khí nén phù hợp

Van đóng vai trò trung tâm trong các hệ thống điều khiển khí nén, với nhiều loại van điều khiển hướng (DCV) và van điều khiển tỷ lệ khác nhau. Van điều khiển hướng là loại được sử dụng phổ biến nhất; chúng kiểm soát hướng dòng khí nén (hoặc các chất lỏng thích hợp khác), ví dụ, xác định hành trình của xi lanh là tiến hay lùi.

Van được phân loại dựa trên số lượng các kết nối chính và các vị trí chuyển mạch khả dụng. Ví dụ, van “3/2” tương ứng với ba cổng và hai vị trí chuyển mạch. Ngoài sự khác biệt về chức năng cổng và vị trí, van điều khiển hướng còn khác nhau về thiết kế cơ khí và tính năng. Các loại thiết kế van điều khiển hướng bao gồm: van nút (nút hình cầu, nút phẳng), van trục, van trượt phẳng và van trượt quay. Ngay cả trong cùng một loại, vật liệu và phương pháp thiết kế cũng có thể khác nhau. Ví dụ, van trượt có thể sử dụng vòng đệm dọc theo trục van hoặc vòng đệm bên trong thân van. Những đặc điểm thiết kế này ảnh hưởng trực tiếp đến tuổi thọ, lưu lượng, bộ truyền động, lực dẫn động, kích thước và giá thành của van.

Trong khi van điều khiển hướng được dùng để thực hiện các thao tác chuyển mạch hoàn toàn, van tỷ lệ (PV) điều chỉnh áp suất và lưu lượng. Đặc điểm cơ bản của van tỷ lệ là khả năng biến tín hiệu đầu vào thành tín hiệu đầu ra tương ứng. Van tỷ lệ thường gồm hai thành phần chính—bộ điều khiển thí điểm và bộ van chính. Bộ điều khiển thí điểm bao gồm hai van thí điểm 2/2 chiều hoặc một van điện từ tỷ lệ, đồng thời có mạch điện tử để xử lý và đánh giá tín hiệu. Bộ van chính tích hợp các chức năng khí nén và nhận tín hiệu từ bộ điều khiển.

Khi điện áp hoặc dòng điện một chiều (ví dụ 0-10V hoặc 0-20mA) được cấp vào đầu nối khối điều khiển, tín hiệu này được chuyển thành áp suất điều khiển cụ thể. Áp suất thực tế tại cổng vận hành được cảm biến đo và gửi về mạch điện tử, nơi so sánh với áp suất mong muốn. Mạch điện tử sẽ điều khiển tuần tự các vị trí của van điều khiển và van chính dựa trên độ chênh áp cho đến khi đạt áp suất yêu cầu. Trong khi van điều khiển hướng “tiêu chuẩn” chỉ có một vị trí chuyển mạch, van điều khiển hướng tỷ lệ cho phép các vị trí trung gian. Nghĩa là ngoài các vị trí cuối như “mở” hoặc “đóng”, van có thể ở các mức như “hơi mở”.

Bộ truyền động thay đổi vị trí làm việc là cuộn dây điện từ tỷ lệ. Khi cuộn dây được kích thích bởi mạch điện tử, điện áp thay đổi theo tín hiệu, khiến piston điều khiển dịch chuyển tương ứng. Nhờ đó, các đường dẫn khí được mở hoặc đóng đồng thời ở nhiều mức độ, điều khiển hướng chuyển động xi lanh và tốc độ chuyển động của piston. Vì vậy, van này vừa thực hiện điều khiển vòng hở hoặc vòng kín, vừa có thể hoạt động như một thiết bị điều tiết, đạt hiệu suất động cao ở tần số chuyển mạch khoảng 100Hz.

Van điều khiển tỷ lệ có phạm vi ứng dụng rộng. Ví dụ, trong quá trình cuộn vật liệu, van duy trì lực căng không đổi bằng khí nén. Van điều khiển hướng tỷ lệ còn được dùng trong định vị xi lanh, khi xi lanh trang bị bộ mã hóa dịch chuyển phản hồi vị trí thực tế của piston. Để đạt vị trí mong muốn, van điều khiển tỷ lệ điều chỉnh lưu lượng thể tích đi vào hoặc ra khỏi xi lanh, đảm bảo kiểm soát chính xác vị trí và tốc độ.

Hướng dẫn bảo dưỡng và vận hành van điều khiển khí nén

Vận hành và bảo trì van khí nén: Trong các hệ thống cơ khí, van khí nén đóng một vai trò hết sức quan trọng. Việc vận hành chúng không chỉ đòi hỏi kiến thức kỹ thuật mà còn yêu cầu quản lý chất lượng chặt chẽ. Do đó, bảo trì và duy trì van khí nén phải được thực hiện thường xuyên và theo phương pháp khoa học để đảm bảo hiệu quả vận hành và đáp ứng đúng mục đích sử dụng.

Hướng dẫn bảo dưỡng và phòng ngừa sự cố

Van cần được lưu trữ trong môi trường khô ráo, thoáng mát, và cả hai đầu đường dẫn phải được bịt kín nhằm ngăn bụi và ẩm.

Với các van được bảo quản lâu dài, cần kiểm tra định kỳ, loại bỏ bụi bẩn và bôi dầu chống gỉ lên các bề mặt gia công để duy trì chất lượng.

Sau khi lắp đặt, cần tiến hành kiểm tra định kỳ, tập trung vào các hạng mục sau:

• Độ mòn của bề mặt làm kín.
• Độ mòn của ren hình thang trên trục van và đai ốc trục van.
• Tình trạng của gioăng: nếu lỗi thời hoặc kém hiệu quả, phải thay thế kịp thời.
• Sau khi bảo dưỡng và lắp ráp van, cần kiểm tra hiệu suất làm kín để đảm bảo van vận hành đúng yêu cầu.

Biện pháp phòng ngừa và bảo dưỡng trong quá trình vận hành

Mục đích chính của việc bảo trì là kéo dài tuổi thọ của van và đảm bảo việc đóng mở hoạt động ổn định, đáng tin cậy.

Do ren trục van tiếp xúc liên tục với đai ốc trục van, cần bôi trơn bằng mỡ vàng, molypden disulfua hoặc bột than chì để giảm ma sát.

Với các van ít vận hành, nên xoay tay và bôi thêm chất bôi trơn vào ren thân van để tránh hiện tượng kẹt.

Với van lắp ngoài trời, cần lắp ống bảo vệ quanh thân van để tránh mưa, tuyết, bụi, rỉ sét và các tác nhân gây ô nhiễm.

Nếu van được vận hành cơ khí, cần tra dầu đúng định kỳ vào hộp số.

Thường xuyên vệ sinh van để giữ bề mặt sạch sẽ và duy trì hoạt động trơn tru.

Kiểm tra định kỳ các bộ phận van: nếu đai ốc giữ tay quay bị lỏng, thay bằng đai ốc chính hãng; tránh sử dụng đai ốc tạm, vì phần hình vuông trên thân van sẽ bị mòn, làm giảm độ tin cậy và cuối cùng khiến van không thể mở được.

Không dùng van làm điểm chống đỡ vật nặng, và không đứng trực tiếp trên van.

Lau chùi thân van thường xuyên, đặc biệt là phần ren; nếu chất bôi trơn bị nhiễm bụi, thay bằng chất bôi trơn mới, vì bụi chứa các hạt cứng có thể làm mòn ren và bề mặt thân van, ảnh hưởng đến tuổi thọ và hiệu suất vận hành.

(Áp dụng cho các loại van điều khiển khí nén một chỗ ngồi)

Quy trình kiểm tra và hiệu chỉnh van điều khiển khí nén.

Bộ định vị van khí nén là một trong những phụ kiện quan trọng nhất đối với van điều khiển khí nén, cho phép van tiếp nhận tín hiệu điều khiển và định vị chính xác hành trình van.

Chức năng của bộ định vị van khí nén

Khi kết hợp với bộ truyền động khí nén, bộ định vị hình thành một đơn vị điều khiển tự động hoàn chỉnh. Sau khi kết nối, hiệu chỉnh và lắp đặt, hai bộ phận này phối hợp để tạo thành một van điều khiển khí nén. Bộ định vị van khí nén được sử dụng rộng rãi trong nhiều hệ thống điều khiển tự động hóa công nghiệp khác nhau.

Mặc dù van điều khiển khí nén và bộ định vị đã được hiệu chuẩn khi xuất xưởng, nhưng sau khi lắp đặt trên đường ống, van thường cần được hiệu chuẩn lại để đảm bảo độ chính xác. Phương pháp hiệu chuẩn phổ biến là hiệu chuẩn tại 5 điểm: 4mA, 8mA, 12mA, 16mA và 20mA. Tại 12mA, vị trí phản hồi của bộ định vị phải nằm ngang. Với các tín hiệu còn lại, vị trí van tương ứng lần lượt là 0%, 25%, 75% và 100% hành trình, và góc quay của cần phản hồi phải nhỏ hơn ±45 độ. Sai lệch ở điểm 0% và toàn bộ thang đo có thể được hiệu chỉnh thông qua các vít điều chỉnh riêng biệt. Khi hành trình van phản hồi đúng theo tín hiệu cung cấp, quá trình hiệu chuẩn được coi là hoàn tất.

Cân bằng tải trọng lên đế van

Một vấn đề quan trọng khi đóng van là làm thế nào để đạt được tải trọng tối đa lên đế van, nhằm tạo ra khả năng làm kín tốt. Cách tiếp cận phổ biến là hiệu chỉnh bộ định vị sao cho các bộ phận đóng van, như nút van, màng ngăn hoặc tấm van, được định vị chính xác trên đế van thay vì ép hoàn toàn vào đế. Việc này vừa duy trì tốc độ rò rỉ theo thiết kế, vừa hạn chế hiện tượng mài mòn trên bề mặt làm kín, giúp nâng cao tuổi thọ van.

Thiết kế bộ truyền động khí nén

Các bộ truyền động khí nén tác động đơn thường sử dụng màng ngăn. Thiết kế này giúp giảm tải trọng lên đế van và cho phép lò xo chịu được áp suất đóng hoàn toàn mà không gây hư hỏng van. Trong khi đó, bộ truyền động khí nén tác động kép điển hình dùng piston. Khác với thiết kế màng ngăn, piston không giới hạn áp suất cấp, cho phép áp dụng áp suất tối đa để tạo áp suất đóng cao hơn. Với thiết kế piston, áp suất cao hơn giúp van hoạt động ổn định hơn và tăng khả năng phản hồi tín hiệu, từ đó cải thiện độ nhạy điều khiển và độ chính xác của hệ thống.

Van không hoạt động

Nếu bộ định vị có nguồn khí nhưng không có đầu ra, có thể do lỗ điều tiết lưu lượng của bộ khuếch đại bị tắc. Khắc phục: nhấn nút vệ sinh để làm sạch.

Hơi ẩm trong đường khí nén tích tụ tại van bi của bộ khuếch đại. Khắc phục: nhấn van trượt bằng tay vài lần và thực hiện thêm các biện pháp lọc không khí.

Van có tín hiệu nhưng không có hành động nào. Nguyên nhân: lõi van và đế van bị kẹt. Khắc phục: tháo rời và lắp ráp lại.

Thân van bị biến dạng hoặc gãy. Khắc phục: thay thế thân van.

Lõi van bị bung ra hoặc chốt van bị gãy. Khắc phục: thay thế chốt.

Lỗi bộ truyền động

Kiểm tra các mối nối đường ống và áp suất khí cung cấp, đảm bảo đáp ứng yêu cầu.

Van vận hành không ổn định

Nguồn khí và áp suất tín hiệu ổn định nhưng van vẫn hoạt động không ổn định. Nguyên nhân: thiết bị định vị bị lỗi. Khắc phục: cài đặt lại bộ định vị.

Rò rỉ khí trong đường ống đầu ra. Khắc phục: siết chặt các mối nối.

Khe hở của bộ truyền động quá nhỏ, lực đầu ra không đủ do thay đổi áp suất chất lỏng. Khắc phục: tăng áp suất nguồn khí.

Ma sát van quá cao. Khắc phục: điều chỉnh khe hở ép của đế van.

Van rung hoặc phát ra âm thanh

Van rung khi đóng gần hoàn toàn do van quá lớn so với lỗ nhỏ. Khắc phục: chọn lại van hoặc cài đặt lại hướng dòng chảy trùng với hướng đóng van.

Van rung ở bất kỳ góc mở nào. Nguyên nhân: hỗ trợ không ổn định hoặc rung động từ nguồn gần. Khắc phục: tăng cường hỗ trợ và loại bỏ rung động từ môi trường.

Khe hở do mài mòn tại các điểm nối. Khắc phục: điều chỉnh để loại bỏ khe hở.

Van hoạt động chậm

Hành trình trục van diễn ra chậm do thân van chứa bùn hoặc chất nhớt cao, gây tắc nghẽn. Khắc phục: làm sạch khoang thân van.

Chất trám kín bị cứng hoặc hư hỏng. Khắc phục: thay thế bao bì niêm phong.

Chuyển động chậm theo một chiều do màng ngăn trong buồng khí hư hỏng. Khắc phục: thay màng ngăn.

Rò rỉ khí trong buồng khí. Khắc phục: siết chặt tất cả bu lông tại các khớp nối.

Van bị rò rỉ

Rò rỉ nhiều khi van đóng hoàn toàn. Nguyên nhân: gioăng làm kín dưới ống bọc hỏng. Khắc phục: thay thế gioăng.

Van không thể đóng hoàn toàn do chênh lệch áp suất môi chất quá lớn, lực đầu ra bộ truyền động không đủ. Khắc phục: tăng áp suất nguồn khí.

Có vật lạ trong thân van. Khắc phục: loại bỏ vật thể lạ.

Rò rỉ tại mối nối và gioăng niêm phong. Khắc phục: siết bu lông cố định, thay thế gioăng hoặc bao bì niêm phong hư hỏng.

Rò rỉ tại vị trí nối thân van và nắp van. Khắc phục: siết chặt bu lông, thay gioăng nếu cần.

Thân van hư hỏng. Khắc phục: thay thế thân van.

Các thương hiệu quốc tế được phân phối tại Việt Nam

Thương hiệu Nhật Bản

Kitz – Thương hiệu van bi với bộ truyền động khí nén đến từ Nhật Bản, được phân phối tại Việt Nam.

Burkert – Nhà sản xuất thiết bị điều khiển khí nén, van 5/2‑way, lưu hành rộng ở Việt Nam qua đại lý chính hãng.

RS PRO – Thương hiệu đa dạng của RS Components gồm van bi khí nén và van công nghiệp khác, có sẵn ở thị trường Việt Nam.

Parker – Tập đoàn sản xuất linh kiện khí nén và van điều khiển nổi tiếng của Mỹ, có sản phẩm được phân phối tại Việt Nam.

Thương hiệu Hàn Quốc và sản phẩm nhập khẩu

Kosaplus – Thương hiệu van bi điều khiển khí nén Hàn Quốc, được nhập khẩu và sử dụng phổ biến tại Việt Nam.

VMX, ETM, KST, Joeun và Wonil – Các thương hiệu Hàn Quốc với sản phẩm van khí nén/bộ truyền động chất lượng cao, cũng được nhập khẩu bởi các đơn vị trong nước.

DaeJung Valve – Nhà sản xuất bộ truyền động khí nén đến từ Hàn Quốc, có sản phẩm được phân phối trong thị trường Việt Nam.

Thương hiệu Đài Loan & sản phẩm tầm trung

Các thương hiệu van bi khí nén nhập khẩu từ Đài Loan cũng được sử dụng khá rộng rãi tại Việt Nam, đặc biệt trong phân khúc tầm trung:

Unid, Yaccor, Eagensky, Haitima, Bueno, Sunyeh, Jaki – thương hiệu van bi khí nén Đài Loan với mẫu mã đa dạng, phù hợp cho nhiều ứng dụng công nghiệp.

Thương hiệu Châu Âu khác

AVK – Thương hiệu van công nghiệp châu Âu, có dòng van điều khiển khí nén trong danh mục sản phẩm được cung cấp tại Việt Nam.

FAF, KSB – Các thương hiệu van điều khiển khí nén nhập khẩu châu Âu khác cũng được phân phối tại Việt Nam, thường dùng cho các dự án lớn.

Thương hiệu phụ kiện khí nén liên quan: Ngoài van khí nén hoàn chỉnh, nhiều thương hiệu khí nén nổi tiếng khác cũng có mặt ở Việt Nam dưới dạng van điện từ, solenoid, bộ truyền động và phụ kiện: Airtac, SMC, Festo – Thương hiệu linh kiện khí nén và van điện khí nén phổ biến trong tự động hóa.

Lưu ý: Tên thương hiệu thường được dùng trong tài liệu kỹ thuật và khi đặt hàng cần xác định rõ model, kích cỡ, áp suất làm việc và xuất xứ sản phẩm để đảm bảo phù hợp với tiêu chuẩn kỹ thuật của dự án.
